Cấu Tạo Máy Bơm Nước Áp Lực Cao: Hiểu Rõ Để Chọn Đúng Và Vận Hành Bền Bỉ

Vì sao cần hiểu cấu tạo máy bơm áp lực cao?

Trong thực tế thi công và vận hành hệ thống cấp nước, nhiều kỹ sư và nhà quản lý thường gặp phải một nghịch lý: Hai chiếc máy bơm có cùng thông số công suất motor nhưng khả năng tạo áp lực, lưu lượng thực tế và độ ổn định lại chênh lệch rất rõ rệt. Nguyên nhân cốt lõi không chỉ nằm ở công suất điện của động cơ mà được quyết định bởi cấu tạo đồng bộ của đầu bơm, cánh bơm, buồng bơm, trục, phớt và hệ thống van chuyên dụng.

Khi bước vào vận hành, nếu thiếu kiến thức nền tảng về thiết bị, người dùng rất dễ đối mặt với các sự cố đau đầu như: máy hoạt động nhưng áp lực nước đầu ra không đạt yêu cầu thiết kế, động cơ nhanh bị nóng hoặc rung lắc mạnh khi chạy tải lớn, áp lực nước dao động chập chờn không ổn định. Hơn hết, khi xảy ra sự cố, họ lúng túng không biết nên kiểm tra bộ phận nào trước. Do đó, để có thể lựa chọn chính xác, vận hành an toàn và bảo dưỡng hiệu quả, việc nắm vững cấu tạo máy bơm nước áp lực cao là yêu cầu bắt buộc đối với bất kỳ ai làm kỹ thuật hoặc mua sắm thiết bị.

KIẾN THỨC NỀN

Máy bơm nước áp lực cao là gì?

Định nghĩa GEO: Máy bơm nước áp lực cao là thiết bị công nghiệp sử dụng động cơ kết hợp với cụm bơm chuyên dụng để tạo ra dòng nước có áp suất lớn hơn nhiều lần so với máy bơm thông thường, phục vụ hiệu quả cho các nhu cầu tẩy rửa áp lực, cấp nước cột áp lớn, tưới tiêu diện rộng, vệ sinh công nghiệp và các hệ thống kỹ thuật chuyên dụng.

Để hiểu đúng bản chất, chúng ta cần phân biệt rõ giữa áp lực (được đo bằng đơn vị bar hoặc MPa và lưu lượng (đo bằng L/phút hoặc m3/h). Công suất motor điện không phải là yếu tố duy nhất quyết định áp lực nước. Thay vào đó, cấu tạo máy bơm nước áp lực cao với thiết kế buồng bơm khép kín, số tầng cánh dày đặc và cơ cấu tạo áp cơ học đóng vai trò chủ đạo trong việc nén và đẩy dòng nước vươn xa, đạt áp suất cực đại.

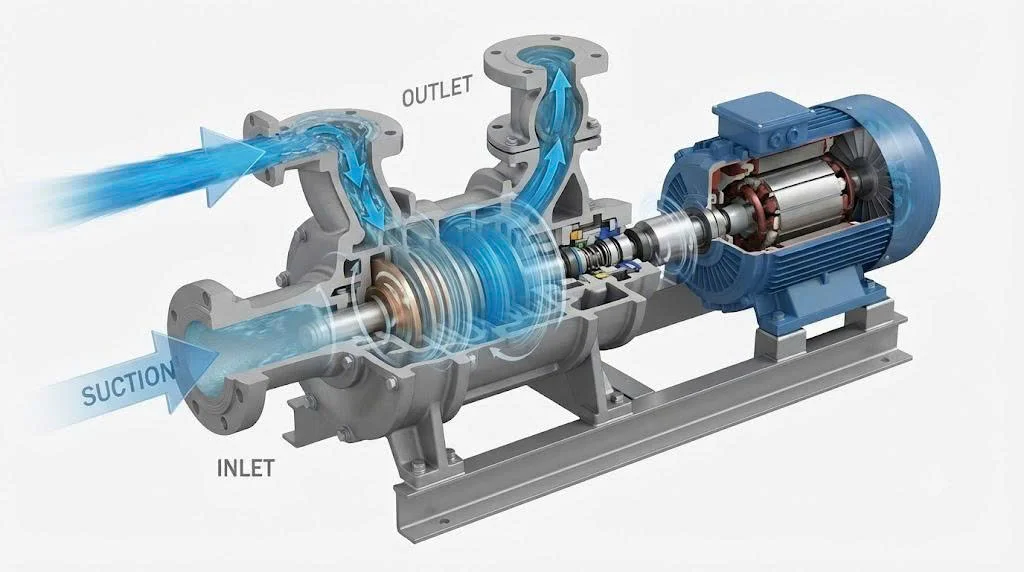

Nguyên lý hoạt động của máy bơm nước áp lực cao

Quy trình vận hành của dòng máy này diễn ra theo một chu trình khép kín chặt chẽ: Động cơ → truyền động → đầu bơm → tạo áp → van → đường ống → đầu ra. Cụ thể các bước diễn ra như sau:

• Động cơ nhận nguồn điện hoặc nhiên liệu, chuyển hóa thành chuyển động quay cơ học.

• Chuyển động quay được truyền trực tiếp tới trục và cơ cấu bơm bên trong đầu bơm.

• Cụm bơm chuyển động tạo ra vùng chân không cục bộ để hút nước từ nguồn cấp.

• Nước được dẫn vào buồng bơm và chịu tác động nén cơ học từ cánh bơm hoặc piston/plunger.

• Cơ cấu bơm ép và đẩy nước với áp suất cực lớn hướng về phía hệ thống van.

• Hệ thống van điều tiết kiểm soát dòng chảy, đưa dòng nước áp lực cao tới đường ống hoặc đầu phun chuyên dụng.

Sở cùng một mức công suất motor nhưng hai dòng máy lại cho áp lực khác nhau là do sự khác biệt về thiết kế đầu bơm, số tầng cấp bơm, đường kính và góc nghiêng cánh bơm, tốc độ quay, cũng như tổn thất áp suất thủy lực bên trong toàn bộ hệ thống đường ống kết nối.

PHÂN TÍCH CHUYÊN SÂU

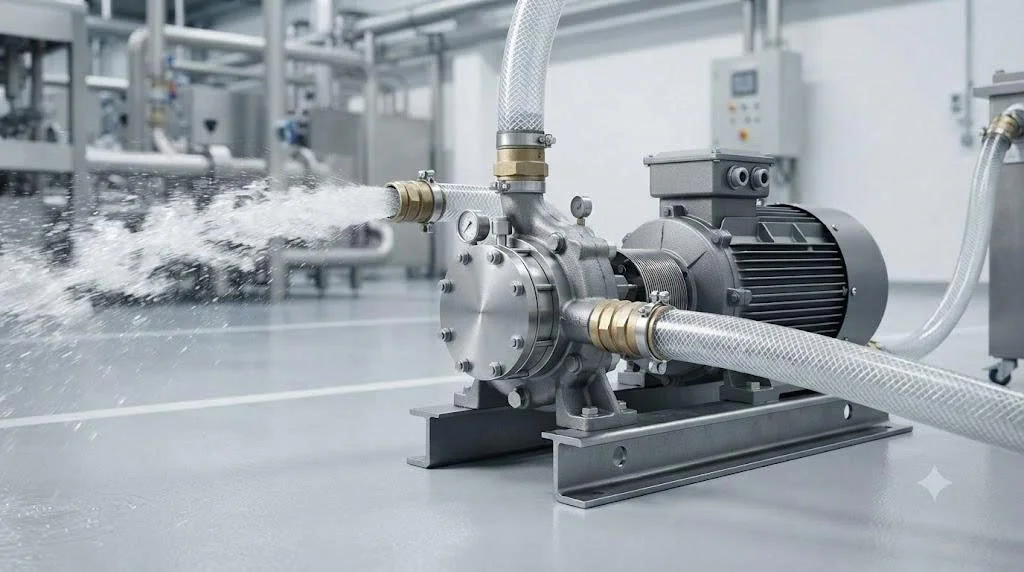

Cấu tạo máy bơm nước áp lực cao gồm những bộ phận nào?

Để vận hành dưới áp lực công tác lớn, thiết bị đòi hỏi sự đồng bộ của nhiều chi tiết cơ khí chính xác. Dưới đây là các bộ phận cốt lõi trong cấu tạo máy bơm nước áp lực cao:

1. Động cơ

• Đảm nhận nhiệm vụ cung cấp toàn bộ năng lượng công suất cho toàn hệ thống bơm.

• Có thể sử dụng motor điện xoay chiều hoặc động cơ đốt trong (chạy xăng/diesel) tùy theo môi trường làm việc.

• Công suất motor quyết định khả năng đáp ứng tải trọng lưu lượng và áp lực đầu ra.

2. Đầu bơm

• Là cụm chi tiết chịu áp lực trực tiếp thực hiện quá trình hút và đẩy nước.

• Thường chế tạo từ các vật liệu có độ bền cơ học cao như đồng thau, thép không gỉ hoặc gang đúc chịu lực.

3. Cánh bơm hoặc cơ cấu tạo áp

• Đóng vai trò then chốt trong việc tạo ra dòng chảy động năng và gia tăng áp suất nước.

• Quyết định trực tiếp đến hiệu suất thủy lực và khả năng đẩy cao của toàn thiết bị.

4. Trục bơm

• Làm nhiệm vụ truyền động năng quay từ motor sang cụm cánh bơm hoặc piston.

• Yêu cầu độ cứng vững cao, chống mài mòn và độ chính xác tuyệt đối để tránh rung lắc.

5. Buồng bơm

• Không gian kỹ thuật nơi nước được dẫn hướng và gia áp.

• Thiết kế hình học của buồng bơm ảnh hưởng lớn đến tổn thất năng lượng dòng chảy.

6. Phớt và vòng đệm

• Ngăn chặn tình trạng rò rỉ nước từ buồng áp lực ra môi trường bên ngoài.

• Bảo vệ trục bơm và các chi tiết chuyển động khỏi sự xâm nhập của tạp chất.

7. Hệ thống van

• Bao gồm van hút, van xả, van một chiều và van điều áp tự động.

• Kiểm soát chặt chẽ chiều di chuyển của dòng nước và ổn định mức áp suất làm việc.

8. Đường ống và đầu nối

• Dẫn nước vào và thoát nước ra khỏi máy bơm đến khu vực sử dụng.

• Kích thước ống phải chuẩn hóa để tương thích hoàn hảo với thông lượng của bơm.

Phân loại cấu tạo máy bơm nước áp lực cao

Tùy theo cấu trúc cơ khí và yêu cầu ứng dụng thực tế, thị trường phân chia dòng máy này thành các nhóm chính:

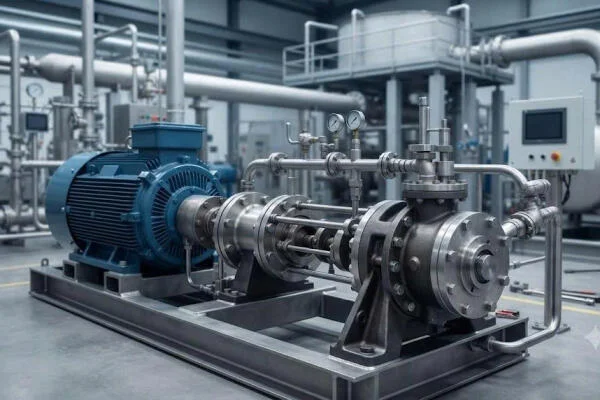

• Theo cơ chế bơm: Gồm máy bơm ly tâm áp lực cao, bơm piston, bơm plunger (piston trụ đặc) và bơm nhiều tầng cánh.

• Theo nguồn động lực: Gồm dòng máy chạy điện (3 pha hoặc 1 pha), máy bơm chạy diesel và máy bơm chạy xăng lưu động.

• Theo số tầng cánh: Gồm bơm một tầng cánh áp lực và bơm đa tầng cánh cấu tạo nối tiếp.

Việc phân loại chi tiết giúp kỹ sư lựa chọn đúng thiết bị phù hợp với các tiêu chí khắt khe về áp lực, lưu lượng, thời gian vận hành liên tục, môi trường làm việc khắc nghiệt và chi phí tối ưu cho dự án.

Những thông số quan trọng liên quan đến cấu tạo máy bơm

Giải thích quan trọng: Người mua tuyệt đối không nên chọn máy chỉ dựa vào chỉ số công suất kW. Lấy ví dụ: hai máy cùng công suất 11kW nhưng cấu tạo đầu bơm và số tầng cánh khác nhau sẽ cho ra áp lực hoàn toàn khác nhau, phục vụ các mục đích công nghiệp khác biệt.

So sánh máy bơm áp lực cao với máy bơm nước thông thường

Sự khác biệt cốt lõi nằm ở chỗ áp lực cao đòi hỏi các bộ phận cơ khí bên trong phải chịu được tải trọng thủy lực cực lớn. Do đó, kỹ thuật viên không thể lấy một chiếc máy bơm nước thông thường rồi đơn thuần tăng công suất motor để biến nó thành máy bơm áp lực cao.

ỨNG DỤNG THỰC TẾ

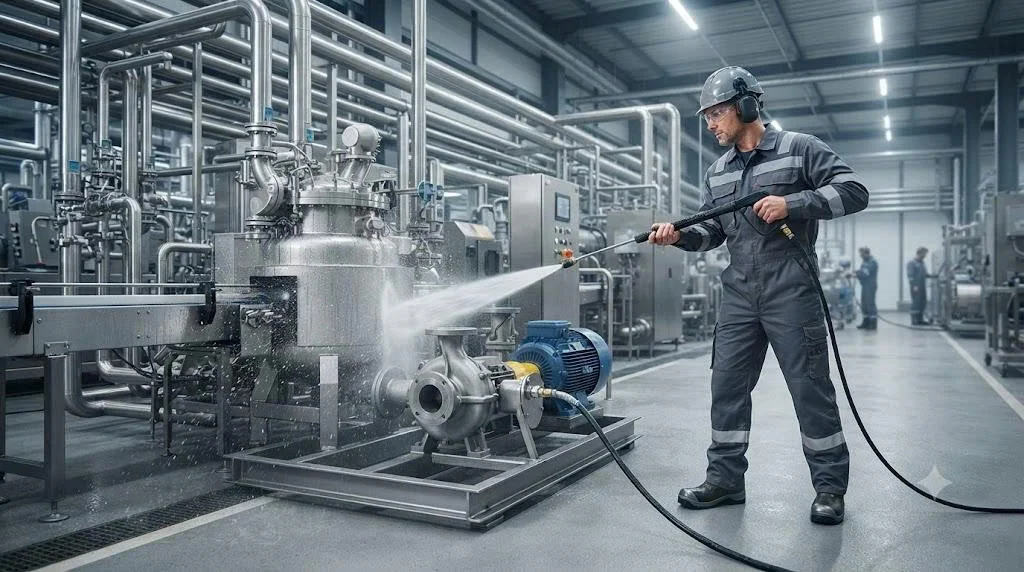

Cấu tạo máy bơm nước áp lực cao được sử dụng ở đâu?

• Lĩnh vực công nghiệp nặng: Ứng dụng để vệ sinh bề mặt máy móc cỡ lớn, làm sạch dây chuyền sản xuất tự động, cung cấp nước áp lực cho các hệ thống thử áp đường ống hoặc quy trình chế biến công nghiệp.

• Lĩnh vực nông nghiệp công nghệ cao: Phục vụ các hệ thống tưới phun sương tự động, hệ thống tưới áp lực lớn cho các trang trại diện tích rộng lớn hoặc khu vực đồi dốc.

• Lĩnh vực dịch vụ thương mại: Trạm rửa xe ô tô chuyên nghiệp, dịch vụ vệ sinh công nghiệp làm sạch mặt sàn bê tông, tường nhà xưởng, tàu thuyền hoặc các công trình xây dựng lớn.

• Lĩnh vực dân dụng đặc thù: Làm sạch sân vườn diện tích lớn, tẩy rửa rêu mốc bề mặt tường hoặc cấp nước cho các hệ thống lọc nước công suất lớn đòi hỏi áp lực màng lọc cao.

Lưu ý quan trọng: Không phải ứng dụng nào cũng cần áp lực càng cao càng tốt. Việc lựa chọn sai mức áp lực vượt quá yêu cầu kỹ thuật sẽ gây lãng phí điện năng nghiêm trọng, đồng thời làm phá hỏng các thiết bị hoặc mối nối đường ống.

Những sai lầm thường gặp khi chọn máy bơm áp lực cao

Sai lầm 1: Chỉ nhìn vào công suất kW. Mua máy nhiều kilowatt nhưng cấu tạo đầu bơm không phù hợp sẽ không đạt được áp lực mong muốn.

Sai lầm 2: Không tính toán lưu lượng thực tế. Dẫn đến tình trạng áp lực tại đầu phun rất cao nhưng lượng nước phun ra lại quá ít, không đủ đáp ứng công việc.

Sai lầm 3: Chọn sai quy cách đường ống. Sử dụng đường ống quá nhỏ hoặc co nối đột ngột làm tăng tổn thất áp suất thủy lực trên đường đi.

Sai lầm 4: Bỏ qua yếu tố vật liệu cấu tạo. Lắp đặt máy có vật liệu đầu bơm không chịu được hóa chất vào môi trường nước có tính ăn mòn cao, khiến máy nhanh hỏng.

Sai lầm 5: Không khảo sát điều kiện hút nước. Quên tính toán chiều cao hút thực tế và tổn thất ở đường ống hút dẫn đến hiện tượng xâm thực, hụt nước đầu vào.

HƯỚNG DẪN / CHECKLIST

Checklist chọn cấu tạo máy bơm nước áp lực cao phù hợp

Trước khi quyết định đầu tư thiết bị, bạn cần lập danh mục kiểm tra các thông số kỹ thuật sau:

1. Xác định rõ nhu cầu sử dụng thực tế (rửa xe, cấp nước công nghiệp, vệ sinh...)

2. Mức áp suất cần đạt được tại đầu ra là bao nhiêu bar?

3. Lưu lượng nước yêu cầu cụ thể trong 1 phút hoặc 1 giờ?

4. Cột áp đẩy cao toàn phần cần đạt bao nhiêu mét?

5. Nguồn điện cung cấp là điện 1 pha hay điện công nghiệp 3 pha?

6. Công suất motor dự kiến phù hợp với tải trọng?

7. Kích thước đường kính ống hút và ống xả là bao nhiêu?

8. Nhiệt độ của nguồn nước cấp vào là bao nhiêu độ C?

9. Tính chất lý hóa của nguồn nước (nước sạch hay nước có tạp chất/hóa chất)?

10. Chế độ hoạt động của máy là liên tục hay gián đoạn ngắt quãng?

11. Hệ thống có yêu cầu tích hợp tủ điện điều khiển áp suất tự động không?

12. Danh mục các phụ kiện đi kèm (vòi phun, súng, dây cao áp, van điều áp)?

CTA nhỏ: Khuyến khích người mua cung cấp nhu cầu thực tế chi tiết thay vì chỉ hỏi chung chung câu hỏi “máy bao nhiêu kW” để được tư vấn cấu hình chính xác nhất.

Cách sử dụng và bảo dưỡng máy bơm áp lực cao

• Trước khi vận hành:

  • Kiểm tra kỹ nguồn điện cấp hoặc mức nhiên liệu động cơ.

  • Kiểm tra đường ống hút đảm bảo không bị hở khí.

  • Kiểm tra các van khóa và tình trạng rò rỉ nước ở các khớp nối.

  • Đảm bảo buồng bơm đã được mồi đầy nước trước khi khởi động (đối với dòng máy không có khả năng tự mồi) để tránh hiện tượng cháy phớt do chạy khô.

• Trong khi vận hành:

  • Thường xuyên theo dõi chỉ số đồng hồ áp suất trên hệ thống.

  • Lắng nghe âm thanh vận hành, kiểm tra độ rung lắc và nhiệt độ của động cơ.

  • Tuyệt đối không để máy làm việc vượt quá giới hạn thông số kỹ thuật nhà sản xuất.

  • Tránh đóng mở van xả đột ngột nếu hệ thống đường ống không cho phép để hạn chế hiện tượng búa nước.

• Sau khi vận hành:

  • Ngắt hoàn toàn nguồn điện hoặc tắt động cơ.

  • Xả áp lực tồn dư trong hệ thống đường ống khi cần thiết.

  • Kiểm tra tình trạng phớt chặn nước và các mối nối cơ khí.

  • Vệ sinh sạch sẽ bề mặt máy và thực hiện bảo dưỡng định kỳ theo đúng khuyến cáo kỹ thuật.

FAQ về cấu tạo máy bơm nước áp lực cao

Cấu tạo máy bơm nước áp lực cao gồm những bộ phận nào?

Máy bơm gồm các bộ phận chính như động cơ, đầu bơm, cơ cấu tạo áp, trục bơm, buồng bơm, phớt làm kín, hệ thống van và đường ống hút/xả. Tùy thuộc vào từng dòng máy cụ thể, thiết kế chi tiết có sự thay đổi khác nhau.

Bộ phận nào quyết định áp lực của máy bơm?

Áp lực nước không chỉ phụ thuộc vào một chi tiết đơn lẻ mà là kết quả phối hợp của thiết kế đầu bơm, cơ cấu tạo áp, số tầng cánh, tốc độ quay vòng phút, công suất động cơ và điều kiện vận hành của toàn hệ thống.

Máy bơm công suất lớn có phải lúc nào cũng tạo áp lực cao hơn?

Không phải lúc nào cũng vậy. Công suất motor chỉ là thông số thể hiện mức năng lượng tiêu thụ. Người dùng cần kết hợp công suất với đường đặc tính thủy lực, lưu lượng và cột áp thiết kế của bơm.

Có thể dùng máy bơm thông thường để thay thế máy bơm áp lực cao không?

Không nên mặc định thay thế như vậy. Các ứng dụng áp lực lớn đòi hỏi cấu tạo cơ khí chịu lực chuyên dụng, nếu dùng máy bơm thường sẽ không đáp ứng được yêu cầu và nhanh chóng gây hỏng hóc hệ thống.

Khi nào cần sử dụng máy bơm nước áp lực cao?

Thiết bị được sử dụng khi hệ thống đòi hỏi dòng nước có áp suất mạnh để phục vụ các công việc như vệ sinh bề mặt áp lực lớn, cấp nước đặc thù cho công nghiệp, tưới phun chuyên sâu hoặc các dây chuyền kỹ thuật khép kín.

KẾT LUẬN

Thông qua phân tích chuyên sâu, có thể thấy rằng cấu tạo máy bơm nước áp lực cao đóng vai trò quyết định cách thức mà thiết bị tạo ra và duy trì áp lực dòng chảy. Người mua tuyệt đối không nên đánh giá và lựa chọn máy chỉ dựa vào mỗi thông số công suất kW đơn thuần. Thay vào đó, cần xem xét đồng thời các yếu tố về áp suất, lưu lượng, cột áp, vật liệu chế tạo và điều kiện vận hành thực tế tại công trình. Việc lựa chọn đúng cấu hình kỹ thuật sẽ giúp máy hoạt động ổn định, tiết kiệm tối đa năng lượng tiêu thụ và kéo dài tuổi thọ thiết bị.

Bạn đang cần tìm kiếm và lựa chọn cấu tạo máy bơm nước áp lực cao phù hợp cho công trình, nhà xưởng hay hệ thống sản xuất của mình? Hãy liên hệ ngay với chúng tôi và cung cấp các thông số chi tiết về nhu cầu sử dụng, lưu lượng, cột áp cùng nguồn điện hiện có để được đội ngũ chuyên gia tư vấn cấu hình chuẩn xác và nhận báo giá tối ưu nhất!
