Globe valve 2 inch là gì?

Globe valve 2 inch là gì? Trong thiết kế mạng lưới đường ống công nghiệp và cơ điện tòa nhà, việc lựa chọn kích cỡ linh kiện luôn tuân theo các bài toán tính toán thủy động học nghiêm ngặt. Trong số các dải kích thước quy chuẩn, kích cỡ 2 inch (tương đương ống phi 60mm) được xem là "giao điểm vàng" giữa phân khúc dân dụng đường kính nhỏ và phân khúc công nghiệp hạng nặng. Do đó, dòng van cầu globe valve two inch xuất hiện với tần suất dày đặc trong rất nhiều giải pháp truyền dẫn lưu chất.

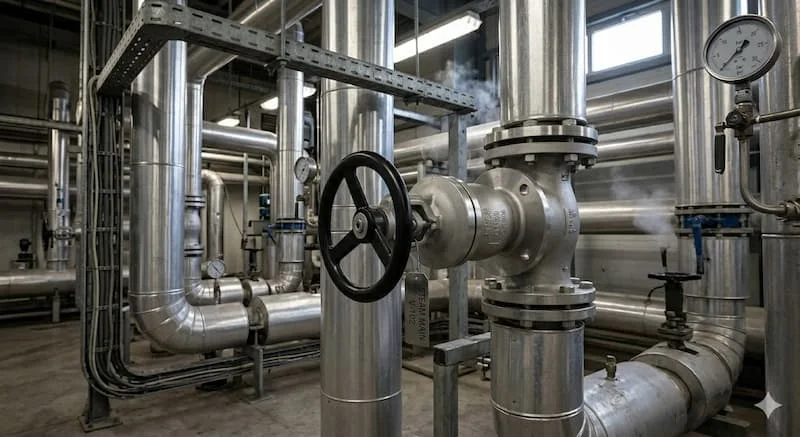

Thiết bị này được ứng dụng rộng rãi và đóng vai trò xương sống trong các hệ thống:

• Hệ thống hơi nóng (Steam): Các đường ống phân phối hơi từ lò hơi đến các thiết bị gia nhiệt.

• Hệ thống cấp nước và xử lý nước: Điều tiết dòng chảy tại các nhánh tổng căn hộ, nhà xưởng.

• Hệ thống truyền dẫn dầu và hóa chất: Kiểm soát lưu lượng dung môi, dầu nhiệt một cách chính xác.

• Mạng lưới HVAC trung tâm: Điều phối lưu lượng môi chất lạnh và nước làm mát cho hệ thống Chiller.

Mặc dù phổ biến, việc bóc tách khối lượng vật tư nếu thiếu tính toán kỹ thuật kỹ lưỡng sẽ dẫn đến những hậu quả nghiêm trọng. Nếu chọn sai chủng loại globe valve 2 inch, hệ thống sẽ lập tức đối mặt với nguy cơ sụt giảm áp lực tuyến ống, làm giảm lưu lượng định mức, gây rò rỉ tại cổ trục và khiến công tác bảo trì gặp vô vàn khó khăn. Việc hiểu rõ bản chất kỹ thuật của thiết bị là chìa khóa để tối ưu hóa vận hành cho toàn bộ công trình.

Globe valve 2 inch là gì?

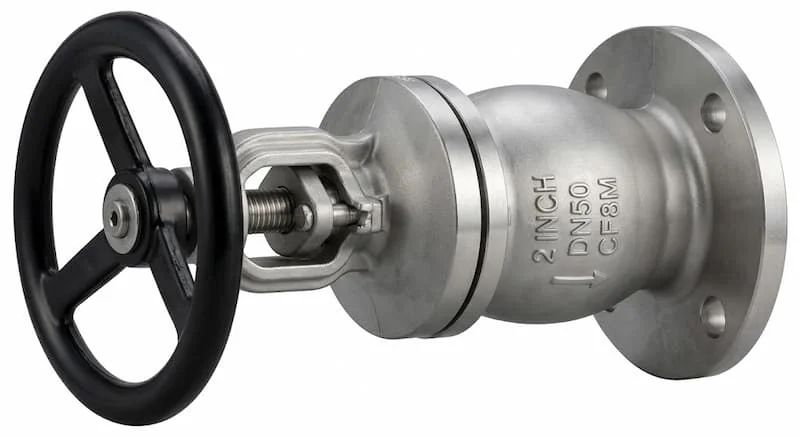

Định nghĩa chuẩn: Globe valve 2 inch (van cầu 2 inch) là thiết bị cơ khí chuyên dụng dòng van chặn, có kích thước đường kính danh nghĩa quy ước quốc tế là 2 inch (tương đương DN50 hoặc đường kính ngoài ống 60mm). Thiết bị được thiết kế tối ưu cho nhiệm vụ đóng mở hoàn toàn (On/Off) hoặc điều tiết, tiết lưu (Throttling) lưu lượng dòng chảy của lưu chất một cách linh hoạt và chính xác trong các hệ thống đường ống áp lực.

Khác với các dòng van chuyển động quay, cấu trúc lòng trong hình cầu đặc trưng của thiết bị này giúp nó kiểm soát dòng năng lượng vô cùng bền bỉ, đặc biệt là trong môi trường nhiệt độ và áp suất cao.

Nguyên lý hoạt động của globe valve 2 inch

Về mặt động lực học chất lưu, van chuyển đổi chuyển động quay của vô lăng thành chuyển động tịnh tiến lên xuống của các chi tiết bên trong để kiểm soát dòng năng lượng một cách đồng bộ:

Cơ chế dịch chuyển đĩa van (Disc & Stem Movement)

Khi người vận hành xoay tay quay (handwheel), trục van (stem) sẽ chuyển động tịnh tiến theo phương thẳng đứng nhờ các bước ren cơ khí. Hành trình này kéo theo đĩa van (disc) di chuyển lên trên hoặc hạ xuống thấp, cách ly hoặc tiếp cận trực tiếp với vị trí của bệ đỡ (seat) cố định ở đáy van.

Cơ chế kiểm soát lưu lượng và đóng kín (Flow Control)

• Quá trình tiết lưu (Throttling): Khi đĩa van nằm ở vị trí lơ lửng giữa hành trình, khoảng cách giữa đĩa van và bệ đỡ tạo thành một khe hở hình vành khăn. Lưu chất đi qua đây sẽ bị bóp nghẹt tiết diện, giúp người vận hành điều chỉnh chính xác vận tốc và lưu lượng theo ý muốn.

• Quá trình đóng kín: Khi xoay tay quay theo chiều đóng hết mức, trục van sẽ ép chặt đĩa van xuống bề mặt bệ đỡ. Lực ép cơ học siêu mạnh này tạo ra độ khít tuyệt đối, chặn đứng hoàn toàn dòng lưu chất mà không lo hiện tượng rò rỉ ngược.

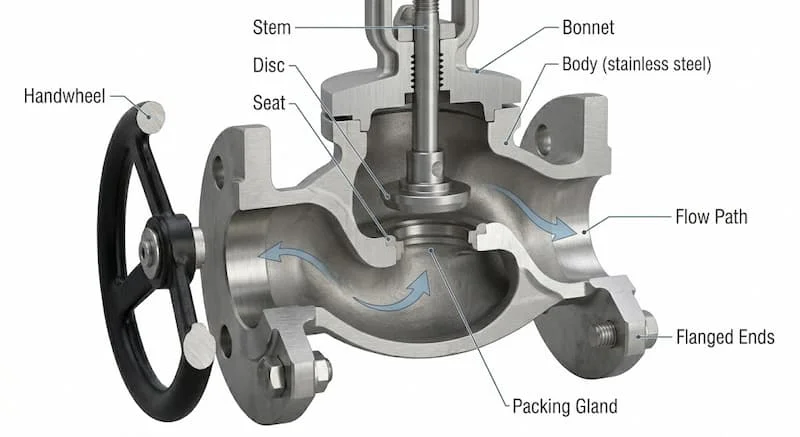

Cấu tạo globe valve 2 inch

Một sản phẩm globe valve 2 inch hoàn chỉnh đạt các tiêu chuẩn công nghiệp khắt khe được cấu thành từ các bộ phận cơ khí chính xác sau:

• Thân van (Body): Phần khung chịu lực dạng hình cầu, có vách ngăn chữ S bên trong để định hướng dòng chảy, được chế tạo dày dặn từ gang, thép hoặc inox.

• Nắp van (Bonnet): Phần nắp phía trên liên kết với thân van bằng bu-lông, giữ cố định trục van và chứa bộ bít làm kín.

• Đĩa van (Disc): Bộ phận trực tiếp chặn dòng, có dạng hình nón hoặc hình nút chai, thường được gia công bằng vật liệu siêu cứng chống mài mòn.

• Trục van (Stem): Thanh kim loại tiện ren truyền mô-men xoắn từ tay quay xuống đĩa van.

• Bệ đỡ (Seat): Vòng làm kín bằng kim loại hoặc polyme mềm gắn ở lòng van, nơi tiếp xúc trực tiếp với đĩa van khi đóng.

• Tay quay (Handwheel): Vô lăng cơ học dùng để thao tác đóng mở van bằng tay.

• Gioăng làm kín (Gasket & Packing): Các vòng đệm graphite hoặc PTFE chèn ở cổ trục và mặt bích để ngăn chặn dòng lưu chất rò rỉ ra môi trường bên ngoài.

Các loại globe valve two inch phổ biến hiện nay

Dựa trên môi trường ứng dụng thực tế và biện pháp thi công tại công trường, thiết bị được phân loại cụ thể như sau:

Phân loại theo vật liệu chế tạo

• Cast Iron (Van cầu gang): Thường là gang dẻo hoặc gang xám, giá thành rẻ, chịu lực tốt, chuyên dùng cho hệ thống nước sạch, nước thải và hơi nước áp lực thấp.

• Cast Steel (Van cầu thép đúc): Chế tạo từ thép carbon chịu nhiệt cao (như A216 WCB), lựa chọn số một cho các đường ống hơi nóng cao áp (Steam) và dầu nóng.

• Stainless Steel (Van cầu inox 304/316): Khả năng chống ăn mòn hóa chất tuyệt đối, bề mặt sạch sẽ, chuyên dụng cho ngành dược phẩm, thực phẩm và hóa chất ăn mòn.

• Brass (Van cầu đồng): Kích thước nhỏ gọn, chống gỉ sét tốt, chủ yếu dùng trong các nhánh ống phụ trợ hoặc dân dụng cao cấp.

Phân loại theo kiểu kết nối đường ống

• Flange (Nối mặt bích): Kết nối bằng bu-lông qua các tiêu chuẩn mặt bích, cho độ chắc chắn cơ học cực cao, dễ tháo lắp bảo trì, là kiểu nối phổ biến nhất ở kích cỡ 2 inch.

• Threaded (Nối ren): Phù hợp với các hệ thống áp suất trung bình thấp, thi công nhanh gọn không cần máy móc hạng nặng.

• Welded (Nối hàn đối đầu / hàn bọc): Triệt tiêu hoàn toàn nguy cơ rò rỉ, chuyên dùng cho các đường ống áp lực cực cao hoặc lưu chất độc hại.

Phân loại theo cấu trúc dòng chảy bên trong

• Straight Pattern (Kiểu chữ T thẳng): Cấu trúc phổ biến nhất, dòng chảy bị đổi hướng 90 độ hai lần bên trong thân van, tạo ra độ tụt áp lớn nhưng khả năng tiết lưu tối ưu.

• Angle Pattern (Kiểu chữ L / Van cầu góc): Hai đầu nối vuông góc với nhau, giúp dòng chảy chỉ đổi hướng một lần, giảm tổn thất áp suất và có thể thay thế một chiếc co 90 độ tại góc tường.

• Y-Pattern (Kiểu chữ Y): Trục van và đường ống tạo thành một góc xiên khoảng 45 độ, giúp lòng van thẳng hơn, giảm thiểu tối đa lực cản dòng chảy và độ sụt áp nhưng vẫn giữ nguyên khả năng tiết lưu xuất sắc.

Thông số kỹ thuật cần quan tâm khi lựa chọn

Để bảo đảm thiết bị hoạt động an toàn và đồng bộ hoàn toàn với hệ thống có sẵn, các kỹ sư cần lưu ý các thông số cốt lõi sau:

• Kích cỡ danh nghĩa: 2 inch / DN50 (Đường kính ngoài ống tương đương 60.3mm).

• Cấp áp lực định mức (Pressure Rating): PN16, PN25, PN40 (theo tiêu chuẩn châu Âu) hoặc Class 150, Class 300 (theo tiêu chuẩn Mỹ ASME).

• Nhiệt độ làm việc (Temperature): Giới hạn từ -29°C đến hơn 400°C tùy thuộc hoàn toàn vào vật liệu thân van (gang, thép hay inox) và vật liệu làm kín.

• Tiêu chuẩn chế tạo (Standard): ASME B16.34, API 602, DIN 3356.

• Chiều dài thấu kính (Face-to-Face): Khoảng cách giữa hai mặt bích của van, cần tra chuẩn (ví dụ ASME B16.10) để hàn khoảng cách ống chờ chính xác.

Globe valve two inch khác gate valve 2 inch thế nào?

Rất nhiều người dùng phổ thông thường nhầm lẫn giữa van cầu và van cổng (gate valve) do hình dáng bên ngoài có nét tương đồng. Bảng đối chiếu dưới đây sẽ bóc tách sự khác biệt bản chất kỹ thuật:

Tại sao globe valve two inch phù hợp điều tiết?

Bản chất hình học của cấu trúc lòng van cầu chính là câu trả lời cho khả năng tiết lưu vượt trội của nó. Trải nghiệm thực tế cho thấy, khoảng cách giữa đĩa van và bệ đỡ biến thiên rất đều theo từng vòng quay của vô lăng. Điều này có nghĩa là khi bạn xoay tay quay một góc xác định, diện tích mở của van cũng tăng hoặc giảm một tỷ lệ tương ứng tuyến tính, giúp người vận hành kiểm soát lưu lượng cực kỳ mịn màng.

Hơn thế nữa, dòng lưu chất khi đi qua globe valve two inch sẽ va đập vào vách ngăn và phân bổ đều áp lực xung quanh chu vi của đĩa van. Kết cấu này triệt tiêu hoàn toàn hiện tượng rung lắc cơ học và hiện tượng xâm thực mài mòn cục bộ – điều mà các dòng van bướm hay van cổng thường xuyên gặp phải nếu cố tình hé mở để tiết lưu. Hành trình chuyển động ngắn của trục van cũng giúp giảm thiểu thời gian phản hồi của hệ thống.

Globe valve 2 inch dùng trong hệ thống nào?

Nhờ đặc tính kiểm soát lưu lượng bền bỉ, thiết bị này là mắt xích không thể thay thế trong các hệ thống:

• Hệ thống đường ống lò hơi (Boiler): Lắp đặt tại các nhánh xả đáy, nhánh cấp nước mềm hoặc đường phân phối hơi nóng chính.

• Hệ thống khí nén công nghiệp (Compressed Air): Điều áp dòng khí cao áp trước khi đưa vào các thiết bị chấp hành nhạy cảm.

• Mạng lưới dầu truyền nhiệt (Thermal Oil): Kiểm soát lưu lượng dầu nóng trong các nhà máy dệt nhuộm, bao bì, hóa chất.

• Trạm bơm tăng áp tòa nhà: Điều tiết dòng hồi (bypass) để bảo vệ bơm không bị quá tải khi hệ thống chạy thiếu tải.

Khi nào nên dùng globe valve 2 inch?

Bạn nên đưa phụ kiện này vào bản vẽ kỹ thuật khi hệ thống đường ống yêu cầu khả năng điều chỉnh dòng chảy thường xuyên và liên tục ở các mức lưu lượng khác nhau, chứ không đơn thuần là đóng hay mở.

Van cũng là lựa chọn tối ưu tại các vị trí yêu cầu độ kín khít tuyệt đối khi đóng trong môi trường hơi nóng áp lực cao, hoặc tại các vị trí thiết kế đòi hỏi công tác thay thế gioăng cổ van (packing) diễn ra một cách nhanh chóng, dễ dàng mà không cần phải dỡ toàn bộ thân van ra khỏi hệ thống đường ống trục chính.

Sai lầm thường gặp khi sử dụng globe valve two inch

Trong thực tế vận hành tại các nhà máy, đội ngũ thợ lắp đặt và vận hành thường mắc phải các sai sót nghiêm trọng sau:

• Sử dụng cho trạng thái mở hoàn toàn liên tục: Lắp van cầu ở trục chính yêu cầu lưu lượng tối đa quanh năm. Việc này gây lãng phí năng lượng bơm rất lớn do độ sụt áp nội tại của van cầu là cực cao.

• Lắp đặt ngược chiều dòng chảy: Trên thân van cầu luôn có mũi tên chỉ hướng dòng chảy. Nếu lắp ngược, áp lực lưu chất sẽ đẩy từ trên đĩa xuống, khiến việc mở van cực kỳ nặng và dòng lưu chất bị xoáy mạnh phá hủy bộ bít làm kín.

• Lựa chọn sai Class áp lực: Lắp van có tiêu chuẩn PN16 vào hệ thống hơi nóng có áp suất đỉnh lên đến 25 bar, dẫn đến nứt vỡ thân van, thổi bay gioăng bích gây tai nạn.

• Bỏ qua công tác bảo trì định kỳ bệ đỡ: Lưu chất chứa nhiều cặn bẩn, cát đá nhỏ làm xước mặt tiếp xúc của seat và disc nhưng không được vệ sinh, dẫn đến van bị rò rỉ ngay cả khi đã siết chặt tay gạt.

Cách chọn globe valve 2 inch đúng kỹ thuật

Hãy tuân thủ checklist 5 bước nghiêm ngặt sau để đảm bảo chọn mua đúng chủng loại vật tư cho dự án:

1. Phân tích bản chất của lưu chất

Kiểm tra xem lưu chất là hơi nóng dry steam, nước sạch, dầu truyền nhiệt hay hóa chất ăn mòn để quyết định chọn thân van bằng gang, thép đúc hay inox 316.

2. Xác định chính xác nhiệt độ và áp suất vận hành đỉnh

Ghi nhận thông số áp suất (ví dụ 10 bar, 20 bar) và nhiệt độ tối đa (ví dụ 180°C, 300°C) để chọn cấp áp lực mặt bích (PN16/PN25 hoặc Class 150/Class 300) phù hợp với biểu đồ nhiệt độ - áp suất của vật liệu.

3. Lựa chọn kiểu kết nối và tiêu chuẩn kỹ thuật

Đồng bộ tiêu chuẩn mặt bích của van với mặt bích của đường ống có sẵn (ví dụ: cùng hệ tiêu chuẩn JIS 10K, ANSI 150 hay DIN PN16) để các lỗ bu-lông khớp khít tuyệt đối.

4. Tính toán hệ số lưu lượng (Cv/Kv) yêu cầu

Đảm bảo kích cỡ 2 inch đáp ứng đủ lưu lượng định mức ở trạng thái mở tiết lưu mà không làm tăng vận tốc dòng chảy vượt ngưỡng cho phép của đường ống.

Hướng dẫn lắp đặt globe valve 2 inch đúng quy trình

Quy trình lắp đặt tại công trường cần được thực hiện tỉ mỉ bởi đội ngũ thợ cơ khí lành nghề:

Bước 1: Kiểm tra chiều dòng chảy và vệ sinh ống

Quan sát mũi tên đúc nổi trên thân van để định hướng đúng chiều dòng chảy (lưu chất đi từ dưới đĩa van đi lên). Dùng vòi xịt vệ sinh sạch sẽ lòng ống, loại bỏ hoàn toàn xỉ hàn, mạt sắt trước khi đưa van vào vị trí.

Bước 2: Đặt gioăng làm kín và căn tâm mặt bích

Đặt đệm làm kín (gasket bằng chì hoặc Teflon) vào giữa mặt bích của van và mặt bích ống. Sử dụng thiết bị định vị để căn chỉnh sao cho tâm của van và tâm ống thẳng hàng tuyệt đối, các lỗ bu-lông đối xứng nhau.

Bước 3: Thao tác siết bu-lông đối xứng theo vòng

Xỏ bu-lông qua các lỗ mặt bích. Tiến hành siết đai ốc bằng tay, sau đó dùng cờ-lê lực siết chặt dần theo sơ đồ hình ngôi sao (siết đối xứng qua tâm). Không siết chặt một bu-lông duy nhất ngay từ đầu để tránh hiện tượng vênh mặt bích gây nứt tai van hoặc ép lệch gioăng.

Bước 4: Thử áp kín (Hydrotest)

Sau khi lắp đặt hoàn chỉnh, tiến hành bơm lưu chất thử nghiệm vào hệ thống, tăng áp suất lên mức 1.5 lần áp suất thiết kế để kiểm tra độ kín của mối nối mặt bích và bộ gioăng cổ van trước khi đưa vào vận hành chính thức.

Lưu ý khi sử dụng lâu dài

• Tuyệt đối không đóng mở van quá nhanh: Thao tác vặn vô lăng đột ngột ở các hệ thống chất lỏng áp lực cao sẽ kích hoạt hiện tượng búa nước (water hammer), tạo ra sóng xung kích phá hủy đường ống.

• Tránh hiện tượng đóng cặn tại bệ đỡ: Đối với các hệ thống tạm dừng vận hành lâu ngày, định kỳ nên thực hiện hành trình đóng mở van vài lần để gạt bỏ các mảng bám, cặn oxit sắt bám dính trên trục và đĩa van.

• Bảo trì bộ gioăng cổ trục (Packing): Nếu phát hiện có hiện tượng rò rỉ rỉ nước hoặc hơi ở cổ van, hãy dùng cờ-lê siết nhẹ hai đai ốc của cổ tuyến (gland flange) để ép thêm gioăng, hoặc tiến hành thay thế dây tết chèn mới.

Câu hỏi thường gặp về globe valve 2 inch

Globe valve 2 inch tương đương với kích thước DN bao nhiêu?

Kích cỡ 2 inch quy đổi chính xác theo tiêu chuẩn định danh quốc tế là DN50 (Đường kính danh nghĩa 50mm), phù hợp kết nối với các đường ống có đường kính ngoài thực tế xấp xỉ 60.3mm.

Có thể dùng dòng van này cho hệ thống hơi nóng nhiệt độ cao không?

Hoàn toàn xuất sắc. Đây là dòng van tiêu chuẩn cho hệ thống hơi nóng (Steam). Tuy nhiên, bạn bắt buộc phải chọn dòng van có thân bằng thép đúc (Cast Steel WCB) hoặc inox, kết hợp với gioăng làm kín bằng Graphite chịu nhiệt, không được dùng van cơ cấu gioăng cao su mềm EPDM của nước lạnh.

Giữa van cầu 2 inch bằng gang và bằng inox, loại nào tốt hơn?

Về mặt cơ lý tính và độ bền hóa học, van inox (Stainless Steel) tốt hơn vượt trội vì không bị rỉ sét và chịu được hóa chất ăn mòn. Tuy nhiên, về mặt kinh tế, van gang (Cast Iron) lại có giá thành rẻ hơn rất nhiều. Do đó, nếu dùng cho nước sạch hoặc hơi nóng thông thường, van gang là đủ đáp ứng; chỉ khi dùng cho thực phẩm, hóa chất mới bắt buộc dùng van inox.

Có nên dùng van cầu 2 inch để thay thế hoàn toàn cho van cổng không?

Không nên. Mỗi loại van sinh ra cho một nhiệm vụ cốt lõi khác nhau. Nếu bạn cần tiết lưu dòng chảy, hãy dùng van cầu. Nếu bạn cần một chiếc van ở trục chính mở quanh năm để lấy lưu lượng tối đa và giảm tổn thất áp suất, van cổng mới là sự lựa chọn đúng đắn.

Tần suất bảo trì định kỳ cho bệ đỡ của van là bao lâu?

Đối với môi trường làm việc tiêu chuẩn như nước sạch, tần suất bảo trì cảm quan là 12 tháng/lần. Đối với các môi trường khắc nghiệt như hơi nóng áp lực cao hoặc hóa chất, nhà máy nên kiểm tra bộ bít cổ van và độ kín của đĩa van định kỳ 6 tháng một lần để kịp thời bổ sung mỡ bôi trơn trục và thay thế dây tết chèn bị lão hóa.

Kết luận

Tóm lại, globe valve 2 inch khẳng định vị thế là dòng van cơ học tối ưu hàng đầu khi giải bài toán về kiểm soát, tiết lưu và điều tiết dòng lưu chất trong công nghiệp. Sự kết hợp giữa cơ chế vận hành tịnh tiến bền bỉ, dải kích cỡ DN50 thông dụng cùng khả năng chịu tải nhiệt áp vượt trội giúp thiết bị này trở thành người gác cổng đáng tin cậy cho mọi kỹ sư vận hành.
