Safety valve S10 là gì?

Safety valve s10 là gì? Trong kỹ thuật vận hành các hệ thống nhiệt và khí hóa lỏng, áp suất vừa là nguồn động lực mạnh mẽ, vừa là mối hiểm họa thường trực. Mạng lưới đường ống dẫn hơi bão hòa, khí nén cao áp hay dầu nhiệt luôn vận hành dưới một kịch bản biến động áp lực liên tục do sự thay đổi của tải tiêu thụ hoặc lỗi từ hệ thống điều khiển trung tâm. Khi xảy ra sự cố tăng áp vượt ngưỡng kiểm soát, nếu không có một cơ cấu xả áp chủ động và tức thời, toàn bộ nhà xưởng sẽ phải đối mặt với những tai nạn thảm khốc.

Sự cố quá áp đột ngột khi không được giải phóng kịp thời sẽ gây ra những hậu quả nghiêm trọng:

• Nổ tung thiết bị áp lực: Lò hơi, bình tích khí hoặc các bình phản ứng bị phá hủy cấu trúc do ứng suất cơ học vượt giới hạn bền của vật liệu.

• Biến dạng và hỏng đường ống: Sóng áp suất phá hủy các mối hàn, làm nứt vỡ thành ống và thổi bay các vòng đệm mặt bích.

• Mất an toàn lao động nghiêm trọng: Đe dọa trực tiếp đến tính mạng của đội ngũ kỹ sư, công nhân vận hành và làm gián đoạn toàn bộ chuỗi sản xuất.

Để thiết lập một lá chắn an toàn tối cao cho công trình, việc tích hợp dòng van an toàn chuyên dụng là bắt buộc. Trong số các giải pháp quy chuẩn, safety valves S10 nổi lên như một trong những dòng van an toàn phổ biến và đáng tin cậy nhất hiện nay, giúp bảo vệ hệ thống khỏi tình trạng quá áp nguy hiểm một cách triệt để.

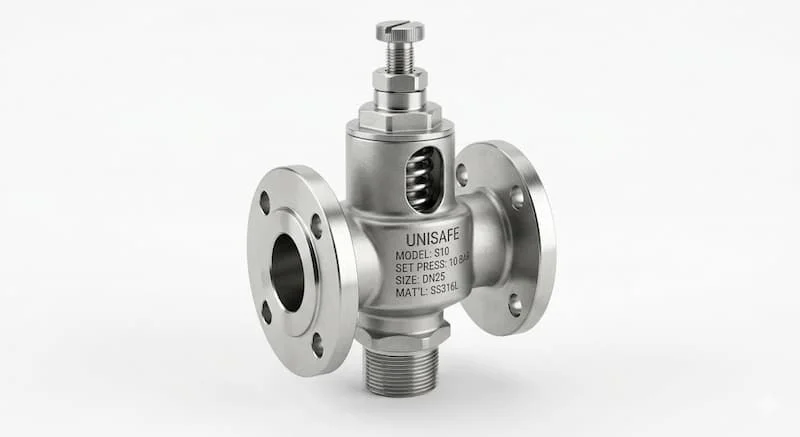

Safety valve S10 là gì?

Safety valve S10 là dòng van an toàn cơ khí vận hành tự động bằng lò xo, được thiết kế chuyên biệt để tự động xả bớt một lượng lưu chất (hơi nước, khí nén) ra môi trường ngoài ngay khi áp suất trong đường ống vượt quá ngưỡng cài đặt định trước. Thiết bị này đóng vai trò như một cơ cấu bảo vệ cuối cùng, giúp giải trừ áp lực dư thừa, bảo vệ an toàn cho các thiết bị áp lực và toàn bộ hệ thống công nghiệp.

Nguyên lý hoạt động của safety valves S10

Về mặt động lực học chất lưu, thiết bị vận hành hoàn toàn dựa trên sự cân bằng lực đối nghịch giữa áp suất lưu chất bên trong lòng ống và lực nén cơ học của hệ thống lò xo:

Cơ chế phản hồi lò xo (Spring Mechanism)

Khi hệ thống hoạt động ở trạng thái bình thường (áp suất dưới ngưỡng cài đặt), lò xo chuyển động nén (spring mechanism) liên tục đẩy trục và đĩa van (disc) xuống, ép chặt vào bệ đỡ (seat). Lực ép cơ học này triệt tiêu hoàn toàn khe hở, giữ cho lòng van luôn đóng kín hoàn toàn để ngăn lưu chất rò rỉ ra ngoài.

Quá trình xả áp cấp tốc (Pressure Release)

Khi áp suất hệ thống tăng vọt và vượt qua lực nén của lò xo, động năng của dòng lưu chất sẽ đẩy bật đĩa van lên trên một cách đột ngột. Quá trình giải phóng áp suất (pressure release) diễn ra tức thì thông qua cửa xả (outlet port). Việc xả một lượng lớn hơi hoặc khí ra ngoài giúp áp suất nội tại của đường ống lập tức tụt giảm nhanh chóng.

Cơ chế đóng lại ổn định (Reseating)

Khi áp suất bên trong lòng ống đã được hạ xuống dưới mức an toàn quy định, lực nén của lò xo lại chiếm ưu thế tuyệt đối. Lò xo lập tức đẩy đĩa van di chuyển tịnh tiến xuống phía dưới, ép khít lại vào bệ đỡ (quá trình reseating). Van thiết lập lại trạng thái đóng kín hoàn toàn, cho phép hệ thống tiếp tục chu kỳ vận hành bình thường mà không cần bất kỳ sự can thiệp thủ công nào từ con người.

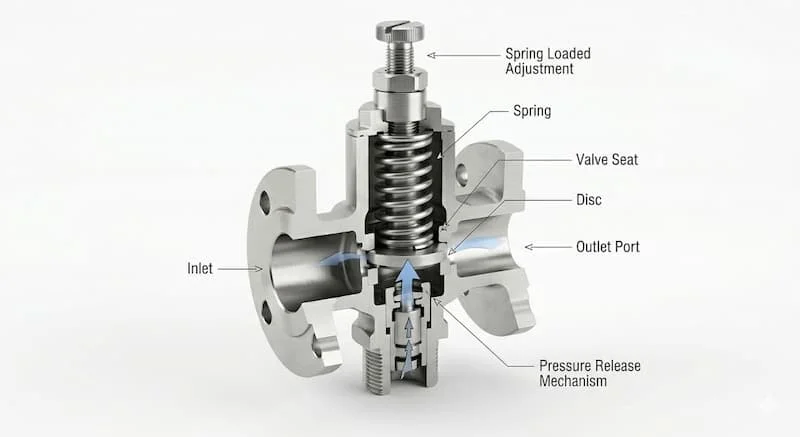

Cấu tạo của safety valve S10

Một sản phẩm safety valve S10 hoàn chỉnh đạt các tiêu chuẩn kiểm định an toàn lò hơi khắt khe được cấu thành từ các chi tiết cơ khí chính xác sau:

• Thân van (Valve Body): Phần vỏ bọc chịu áp lực cao, được thiết kế góc vuông (đầu vào góc dưới, đầu xả góc ngang), chế tạo từ đồng, gang hoặc inox dày dặn.

• Lò xo (Spring): Linh kiện cốt lõi điều khiển lực đối trọng, chế tạo từ thép hợp kim chịu đàn hồi cao, có nhiệm vụ duy trì lực ép đóng van.

• Đĩa van (Disc): Bộ phận trực tiếp tiếp xúc và chặn dòng lưu chất, được mài phẳng bề mặt để đảm bảo độ khít tuyệt đối.

• Bệ đỡ (Seat): Vòng kim loại cố định gắn ở đáy lòng van, nơi đĩa van ép vào khi đóng hoàn toàn.

• Vít điều chỉnh (Adjusting Screw): Trục ren nằm ở đỉnh van, dùng để nén hoặc nới lỏng lò xo nhằm thay đổi ngưỡng áp suất xả cài đặt (Set Pressure).

• Cửa xả (Outlet Port): Đầu ra của van, kết nối với đường ống dẫn dòng xả đến vị trí an toàn hoặc bồn thu hồi.

Các loại safety valve S10 phổ biến hiện nay

Dựa trên bản chất hóa - lý của môi chất vận hành cũng như điều kiện thi công tại công trường, thiết bị được phân loại cụ thể như sau:

Phân loại theo vật liệu chế tạo

• Đồng (Bronze/Brass): Chống gỉ sét tốt, truyền nhiệt ổn định, chuyên dùng cho các hệ thống nước nóng, lò hơi cỡ nhỏ và máy nén khí dân dụng.

• Gang (Cast Iron/Ductile Iron): Khả năng chịu lực va đập cơ học tốt, giá thành hợp lý, là lựa chọn phổ biến cho các hệ thống hơi nóng công nghiệp tầm trung.

• Inox (Stainless Steel 304/316): Độ bền hóa học tuyệt đối, chống ăn mòn và chịu được nhiệt độ cực cao, chuyên dùng trong ngành thực phẩm, dược phẩm và hóa chất ăn mòn.

• Thép (Carbon Steel): Khả năng chịu áp lực và nhiệt độ siêu cao, lựa chọn hàng đầu cho các nhà máy nhiệt điện, hệ thống dầu nhiệt nặng.

Phân loại theo kiểu kết nối đường ống

• Kết nối ren (Threaded): Thiết kế nhỏ gọn, thi công nhanh, thích hợp cho các kích cỡ nhỏ từ DN15 đến DN50 với áp suất trung bình.

• Kết nối mặt bích (Flanged): Chịu được tải trọng rung lắc lớn, độ kín cơ học cao, dễ tháo gỡ bảo trì, ứng dụng cho các kích cỡ lớn từ DN50 trở lên.

Phân loại theo môi trường ứng dụng thực tế

• Hơi nóng (Steam): Thiết kế nắp hở hoặc có tay giật (lever) để giải phóng nhanh lượng nhiệt lượng khổng lồ.

• Khí nén (Compressed Air): Đòi hỏi độ kín khít tuyệt đối của đĩa van để tránh thất thoát lưu lượng khí áp cao.

• Nước nóng và Dầu nhiệt: Cấu trúc kín hoàn toàn (sealed bonnet) để ngăn chặn chất lỏng độc hại hoặc nhiệt độ cao phun ra ngoài môi trường gây nguy hiểm.

Safety valves S10 khác van xả áp thông thường thế nào?

Việc nhầm lẫn giữa van an toàn (Safety Valve) và van xả áp (Relief Valve) là một sai sót rất phổ biến trong thiết kế cơ điện. Bảng đối chiếu kỹ thuật dưới đây sẽ bóc tách bản chất của hai thiết bị này:

Tại sao safety valve S10 giúp bảo vệ hệ thống hiệu quả?

Lý do safety valve S10 trở thành tiêu chuẩn vàng trong phòng chống quá áp nằm ở cơ cấu cơ khí phản xạ cơ học hoàn chỉnh. Thiết bị hoạt động hoàn toàn độc lập với nguồn điện hoặc tín hiệu điều khiển từ tủ điện trung tâm. Điều này có nghĩa là ngay cả khi nhà máy gặp sự cố mất điện toàn phần hoặc hệ thống máy tính điều khiển bị tê liệt hoàn toàn, van vẫn sẽ tự động xả áp một cách chính xác dựa trên áp lực thuần túy của dòng lưu chất.

Hơn thế nữa, cấu trúc hình học của đĩa van S10 được thiết kế để tạo ra lực phản dòng, giúp van đạt tốc độ phản hồi nhanh tối đa (mở bung hoàn toàn trong vài phần nghìn giây). Khả năng xả áp khối lượng lớn này giúp ổn định áp suất tuyến ống lập tức, giảm nguy cơ nổ thiết bị xuống bằng không, mang lại sự an tâm tuyệt đối cho đội ngũ kỹ sư vận hành nhà máy.

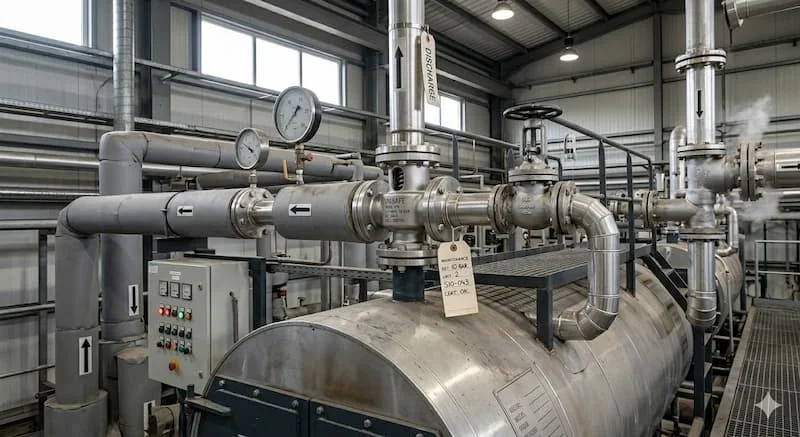

Safety valve S10 được dùng ở đâu?

Nhờ dải thông số chịu tải cơ học ấn tượng, dòng van này được tích hợp rộng rãi trong rất nhiều hệ thống:

• Hệ thống lò hơi (Boiler): Lắp đặt trực tiếp trên thân nồi hơi hoặc bộ góp hơi để kiểm soát áp suất hơi bão hòa.

• Trạm máy nén khí trung tâm: Bảo vệ bình tích áp khí nén tránh khỏi tình trạng rạn nứt thành bình do quá tải nạp.

• Hệ thống truyền dẫn dầu nhiệt: Lắp trên các đường ống phân phối dầu nóng của nhà máy nhuộm, nhà máy hóa chất.

• Hệ thống HVAC trung tâm: Kiểm soát áp suất giãn nở nhiệt của các đường nước nóng trong tòa nhà cao tầng.

• Nhà máy sản xuất công nghiệp: Xuất hiện tại các phân xưởng sản xuất giấy, cao su, chế biến thực phẩm có sử dụng năng lượng nhiệt hơi phụ trợ.

Khi nào cần dùng safety valve S10?

Bạn bắt buộc phải đưa thiết bị an toàn này vào sơ đồ P&ID (sơ đồ đường ống và thiết bị) tại bất kỳ vị trí nào có sự hiện diện của hệ thống áp lực cao hoặc các bồn chứa, bình tích năng lượng có nguy cơ quá áp do tác động của nhiệt độ bên ngoài hoặc sự cố đóng nhầm van chặn. Van là điều kiện tiên quyết và bắt buộc để đáp ứng các tiêu chuẩn pháp lý về yêu cầu an toàn vận hành thiết bị áp lực trước khi cơ quan chức năng tiến hành cấp phép hoạt động cho nhà máy.

Sai lầm thường gặp khi sử dụng van an toàn

• Cài đặt áp suất xả sai quy chuẩn: Vặn vít nén lò xo quá chặt khiến áp suất xả của van vượt quá áp suất thiết kế tối đa (MAWP) của lò hơi, khiến van không thể mở khi gặp sự cố thực tế.

• Lựa chọn sai vật liệu với môi chất: Dùng van thân gang gioăng đệm mềm thông thường cho hệ thống dầu nhiệt hoặc hơi quá nhiệt độ trên 250°C, làm nung chảy toàn bộ cấu trúc làm kín bên trong.

• Hoàn toàn bỏ qua công tác kiểm tra định kỳ: Van lắp trên cao nhiều năm không được giật tay thử nghiệm (lever test), dẫn đến trục van bị rỉ sét đóng chặt vào thân van, làm liệt hoàn toàn công năng xả áp.

• Lắp đặt sai chiều dòng chảy hướng lên: Lắp lộn ngược đầu xả thành đầu vào, khiến áp suất hệ thống ép thêm vào đĩa van, khiến van vĩnh viễn không thể mở ra.

• Không vệ sinh bề mặt bệ đỡ (Seat): Lưu chất chứa nhiều cặn bẩn, oxit sắt bám dính vào khe hở giữa đĩa và bệ đỡ, khiến van bị rò rỉ hơi liên tục ngay cả khi áp suất hệ thống đang rất thấp.

Cách chọn safety valve S10 đúng kỹ thuật

Hãy tuân thủ bộ checklist 5 bước nghiêm ngặt dưới đây để lựa chọn chính xác chủng loại vật tư cho dự án:

1. Xác định chính xác áp suất cài đặt (Set Pressure): Thông số này phải thấp hơn áp suất làm việc tối đa cho phép (MAWP) của thiết bị cần bảo vệ từ 10% đến 15%.

2. Xác định nhiệt độ làm việc đỉnh của lưu chất: Tra cứu biểu đồ nhiệt độ của hãng để chọn vật liệu thân van (đồng, gang hay inox) không bị suy giảm độ bền cơ học dưới sức nóng của lưu chất.

3. Phân tích bản chất lưu chất vận hành: Xác định môi chất là hơi nước sạch, khí nén khô hay chất lỏng có tính ăn mòn để chọn dòng van có kết cấu nắp kín (sealed) hay nắp hở (open bonnet).

4. Tính toán năng suất xả yêu cầu (Relieving Capacity): Lưu lượng xả tối đa của van phải lớn hơn tổng công suất cấp hơi hoặc cấp khí lớn nhất của nguồn phát (ví dụ công suất sinh hơi của lò hơi).

5. Lựa chọn tiêu chuẩn kết nối cơ học: Đảm bảo kiểu ren hoặc tiêu chuẩn mặt bích (JIS, ANSI, PN) đồng bộ hoàn toàn với đường ống chờ tại công trường.

Hướng dẫn lắp đặt safety valve S10 đúng quy trình

Việc thi công lắp đặt van an toàn tại công trường phải được thực hiện tỉ mỉ bởi thợ cơ khí có chứng chỉ chuyên môn:

Bước 1: Xác định vị trí lắp đặt tối ưu

Van phải được lắp đặt theo phương thẳng đứng tuyệt đối (vô lăng hoặc nắp van hướng lên trên). Vị trí lắp phải nằm càng gần thiết bị cần bảo vệ càng tốt, không được lắp bất kỳ một van chặn nào giữa thiết bị áp lực và van an toàn.

Bước 2: Vệ sinh đường ống và kết nối cơ học

Xịt rửa sạch hoàn toàn các mạt sắt, xỉ hàn bám trong lòng ống chờ. Tiến hành quấn băng tan chịu nhiệt (đối với nối ren) hoặc đặt gioăng chì chịu nhiệt (đối với nối bích), sau đó siết bu-lông đối xứng đều lực để tránh làm vênh lệch cổ van.

Bước 3: Đấu nối đường ống xả an toàn

Kết nối một đường ống dẫn từ cửa xả của van ra khu vực thông thoáng, an toàn phía ngoài nhà xưởng. Đường ống xả này phải có đường kính bằng hoặc lớn hơn cửa xả của van và phải được cố định chắc chắn để không truyền lực rung lắc ngược lại thân van khi xả áp.

Bước 4: Test áp nghiệm thu thực tế

Tiến hành tăng áp suất hệ thống lên dần đến ngưỡng cài đặt để kiểm tra xem van có mở bung chính xác tại điểm áp suất mục tiêu hay không. Sau khi van xả, hạ áp suất để kiểm tra độ kín khít khi đóng lại của đĩa van.

Lưu ý khi sử dụng lâu dài

• Thực hiện chế độ kiểm tra định kỳ bằng tay: Định kỳ mỗi tháng một lần, người vận hành nên kéo nhẹ tay giật (lever) của van khi hệ thống đang ở mức 75% áp suất cài đặt để xả cưỡng bức khí/hơi, giúp gạt bỏ cặn bám và chống kẹt trục van.

• Tránh hiện tượng đóng cặn tại lòng van: Đối với các hệ thống nước hoặc hơi chứa nhiều tạp chất, cần lắp thêm bộ lọc y-strainer phía trước (ở khoảng cách an toàn quy chuẩn) để hạn chế hạt rắn lọt vào lòng van.

• Hiệu chuẩn áp suất định kỳ: Cứ sau 12 tháng vận hành, van bắt buộc phải được tháo dỡ đem đến các trung tâm kiểm định có thẩm quyền để hiệu chuẩn lại lực lò xo và cấp chứng nhận an toàn mới.

Câu hỏi thường gặp về safety valve S10

Safety valve S10 có dùng cho hơi nóng nhiệt độ cao được không?

Hoàn toàn xuất sắc. Đây chính là môi trường ứng dụng cốt lõi của dòng van này. Tuy nhiên, khi dùng cho hơi nóng (Steam), bạn phải lựa chọn phiên bản thân gang chịu nhiệt hoặc thân thép kết hợp với lò xo hợp kim cao cấp và thiết kế nắp hở có tay gật để giải nhiệt tốt cho lò xo.

Bao lâu nên tiến hành kiểm tra chạy thử van một lần?

Theo quy trình an toàn lao động, việc kéo tay giật để kiểm tra cơ học nên được thực hiện định kỳ 1 đến 3 tháng một lần. Công tác tháo van để mang đi thử áp lực trên băng thử hiệu chuẩn chuyên dụng tại các trung tâm kiểm định phải được thực hiện tối thiểu 12 tháng một lần.

Tôi có thể tự điều chỉnh áp suất xả của van tại nhà xưởng không?

Có thể điều chỉnh một biên độ nhỏ bằng cách xoay vít nén lò xo ở đỉnh van. Tuy nhiên, việc tự ý điều chỉnh này không được khuyến khích và phải được thực hiện bởi kỹ sư có chuyên môn phối hợp với đồng hồ áp suất chuẩn. Sau khi chỉnh, bắt buộc phải kẹp chì niêm phong để tránh công nhân tự ý thay đổi thông số an toàn.

Dòng van S10 này có thể lắp đặt nằm ngang được không?

Tuyệt đối không. Van an toàn vận hành bằng lò xo bắt buộc phải lắp theo phương thẳng đứng 90 độ. Nếu lắp nằm ngang hoặc nghiêng, trọng lượng của các chi tiết nội tại như trục và đĩa van sẽ làm lệch tâm chuyển động tịnh tiến, gây ra ma sát lớn khiến van mở sai áp suất cài đặt hoặc không thể đóng khít hoàn toàn sau khi xả áp.

Khi nào thì bắt buộc phải thay mới một chiếc van an toàn?

Bạn cần thay mới van ngay lập tức khi phát hiện thân van bị rạn nứt cơ học, lò xo bị han gỉ nặng làm mất tính đàn hồi, hoặc khi van bị rò rỉ lưu chất liên tục qua bệ đỡ dù đã được vệ sinh và hiệu chuẩn nhiều lần. Không nên mạo hiểm sửa chữa các dòng van đã quá tuổi thọ quy định của nhà sản xuất.

Kết luận

Tóm lại, việc tích hợp thiết bị safety valve S10 vào mạng lưới đường ống công nghiệp là giải pháp quản trị rủi ro thông minh và toàn diện nhất cho mọi chủ đầu tư. Khả năng phản ứng tốc độ cao trước các sự cố quá áp đột ngột, kết cấu cơ khí độc lập bền bỉ cùng quy trình bảo trì dễ dàng giúp dòng van này khẳng định vị thế vững chắc trong việc bảo vệ tính mạng con người và tài sản quý giá của doanh nghiệp.
