Van chống cháy ngược khí gas là gì?

Van chống cháy ngược khí gas là gì? Trong các kỹ thuật gia công kim loại, phương pháp hàn cắt oxy-gas vẫn giữ vị trí tối quan trọng nhờ tính linh hoạt và hiệu suất nhiệt cao. Tuy nhiên, đi kèm với năng suất là những hiểm họa tiềm ẩn về cháy nổ do hiện tượng cháy ngược (flashback) gây ra. Khi tốc độ cháy của hỗn hợp khí lớn hơn tốc độ cấp khí, ngọn lửa sẽ giật lùi và cháy lan sâu vào bên trong hệ thống. Nếu không trang bị van chống cháy ngược khí gas, hậu quả để lại sẽ vô cùng thảm khốc cho cả người và của.

Chỉ một sơ lầm nhỏ hoặc một sự cố kỹ thuật biến động áp suất trong quá trình hàn cắt gas cũng có thể kích hoạt hiện tượng nguy hiểm này, gây ra hàng loạt sự cố dây chuyền:

• Nổ tung đường ống dẫn khí: Ngọn lửa đi ngược với vận tốc siêu thanh làm áp suất tăng vọt, xé rách hệ thống dây dẫn cao su.

• Nổ bình chứa nhiên liệu: Lửa bén trực tiếp vào bình gas (LPG) hoặc bình Acetylene, gây ra các vụ nổ áp lực nội tại kinh hoàng.

• Hủy hoại hoàn toàn thiết bị: Mỏ hàn, mỏ cắt và đồng hồ điều áp bị ngọn lửa nung chảy hoàn toàn, không thể phục hồi.

• Tai nạn lao động nghiêm trọng: Đe dọa trực tiếp đến tính mạng của thợ hàn và những người xung quanh trong phạm vi phân xưởng.

Van chống cháy ngược khí gas là gì?

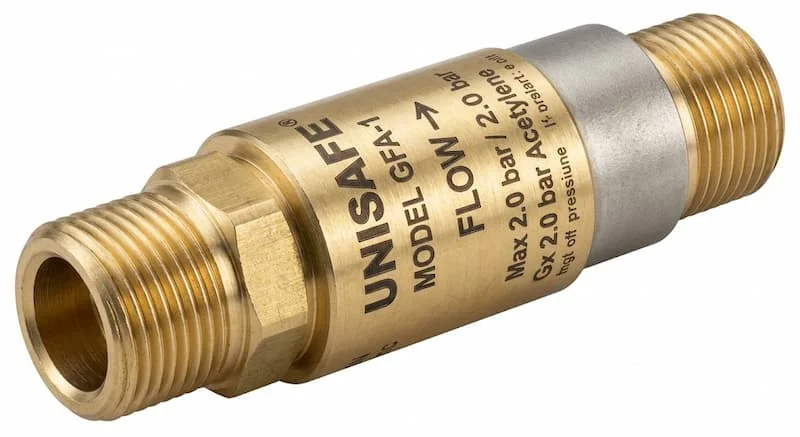

Định nghĩa chuẩn: Van chống cháy ngược khí gas (tên tiếng Anh: Flashback Arrestor) là thiết bị an toàn cơ khí chuyên dụng, được lắp đặt trên đường hệ thống truyền dẫn của các thiết bị hàn cắt công nghiệp. Thiết bị này sở hữu chức năng cốt lõi là ngăn chặn triệt để ngọn lửa liếm ngược từ béc cắt hoặc mỏ hàn lan quay trở lại đường dây dẫn và các bình chứa khí (Gas/Oxy/Acetylene).

Nhờ có kết cấu màng chặn cơ học thông minh, thiết bị đóng vai trò như một chốt chặn cuối cùng, bảo vệ toàn diện tính mạng người lao động và tính toàn vẹn của các cơ sở sản xuất.

Nguyên lý hoạt động của van chống cháy ngược khí gas

Để xử lý một ngọn lửa có nhiệt độ hàng nghìn độ C đang di chuyển ngược với vận tốc cực lớn, van chống cháy ngược khí gas vận hành dựa trên cơ chế kết hợp đồng bộ của các khối chức năng cơ học tinh vi:

Cơ chế dập lửa và chặn dòng (Flame Arrestor & Check Valve)

Khi xảy ra sự cố, ngọn lửa đi ngược vào bên trong van sẽ lập tức bị ép đi qua bộ phận màng lọc dập lửa (flame arrestor). Tại đây, nhiệt lượng của ngọn lửa bị phân tán và hấp thụ hoàn toàn, làm sụt giảm nhiệt độ xuống dưới mức cháy của hỗn hợp khí, khiến lửa bị dập tắt ngay lập tức. Đồng thời, sự gia tăng áp suất ngược đột ngột sẽ kích hoạt van một chiều (check valve) đóng sập lại, ngăn không cho dòng khí hỗn hợp chảy ngược về phía sau.

Cơ chế ngắt nhiệt tự động (Thermal Shutoff & Gas Blocking)

Đối với các sự cố cháy ngược kéo dài tạo ra nguồn nhiệt lớn tích tụ, bộ phận khóa nhiệt tự động (thermal shutoff) sẽ phát huy tác dụng. Khi nhiệt độ bên trong thân van vượt ngưỡng an toàn quy định, các chi tiết liên kết dễ nóng chảy sẽ bị kích hoạt, làm giải phóng một cơ cấu lò xo cơ khí mạnh mẽ để ngắt dòng khí cấp hoàn toàn (gas blocking). Quá trình này triệt tiêu hoàn toàn nguồn nhiên liệu, chặn đứng mọi nguy cơ cháy lan vĩnh viễn.

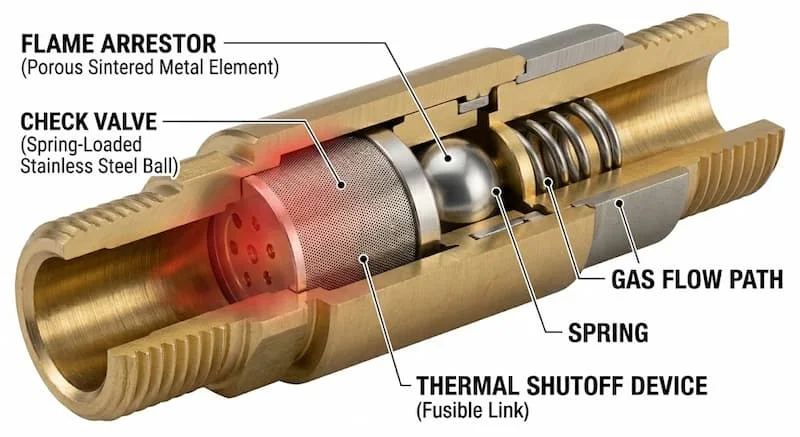

Cấu tạo của van chống cháy ngược khí gas

Một thiết bị van chống cháy ngược khí gas đạt các chuẩn an toàn quốc tế khắt khe được cấu thành từ những bộ phận cơ khí chính xác sau:

• Thân van (Body): Vỏ ngoài chịu áp lực cao, thường chế tạo từ đồng thau nguyên khối cường độ cao để chống va đập và chịu nhiệt mài mòn.

• Lưới dập lửa (Stainless Steel Element): Lõi lọc làm bằng các sợi inox mịt hoặc gốm xốp thiêu kết với hàng triệu lỗ li ti, có nhiệm vụ hấp thụ nhiệt lượng tối đa để dập tắt ngọn lửa.

• Van một chiều (Check Valve): Cánh van cơ học chỉ cho phép khí đi theo một chiều duy nhất từ bình chứa đến mỏ cắt.

• Lò xo phản hồi (Spring): Giữ van một chiều luôn ở trạng thái đóng và lập tức phản ứng khi có chênh lệch áp suất ngược.

• Khóa nhiệt an toàn (Thermal Cut-off Valve): Van ngắt cơ khí kích hoạt bằng nhiệt độ để đóng khóa khí vĩnh viễn khi có cháy lớn âm ỉ.

• Đầu kết nối (Connector): Các bước ren cơ khí chính xác (ren thuận hoặc ren nghịch tùy loại khí) giúp kết nối kín khít vào mỏ hàn hoặc đồng hồ điều áp.

Các loại van chống cháy ngược phổ biến

Thiết bị này được phân chia rõ rệt dựa trên vị trí lắp đặt thực tế và môi trường môi chất khí mà nó kiểm soát:

Phân loại theo vị trí lắp đặt cơ học

• Van lắp đầu mỏ cắt / mỏ hàn (Torch Style): Kích thước nhỏ gọn, lắp trực tiếp vào đuôi mỏ cắt. Đây là vị trí dập lửa sớm nhất ngay khi sự cố vừa xảy ra tại béc cắt.

• Van lắp đầu điều áp (Regulator Style): Lắp vào đầu ra của đồng hồ điều áp tại bình gas hoặc bình oxy, bảo vệ trực tiếp bình chứa không bị nổ vỡ.

• Van lắp trên đường dây dẫn (In-line Style): Lắp ở đoạn giữa của dây đôi dẫn khí, thường dùng cho các hệ thống ống dẫn khí kéo dài trong các nhà xưởng lớn.

Phân loại theo môi trường môi chất khí vận hành

• Van dùng cho Khí Gas / LPG / Acetylene: Thường được sơn màu đỏ (hoặc ký hiệu chữ G), sử dụng các bước ren nghịch (ren trái) để tránh tuyệt đối việc lắp lẫn.

• Van dùng cho Khí Oxy (Oxygen): Thường được sơn màu xanh dương hoặc màu bạc (ký hiệu chữ O), sử dụng hệ ren thuận (ren phải) tiêu chuẩn.

Thông số kỹ thuật cần biết khi lựa chọn

Để đảm bảo van hoạt động chính xác và không làm cản trở lưu lượng khí nạp vào mỏ cắt, các kỹ sư cần đối chiếu các thông số sau:

• Áp suất làm việc tối đa (Max Working Pressure): Giới hạn áp suất định mức, thường từ 1.5 bar (đối với Acetylene) đến 5 bar (đối với Gas/LPG) và 10-20 bar (đối với Oxy).

• Lưu lượng khí định mức (Flow Capacity): Đảm bảo van cấp đủ lượng khí cần thiết cho các béc cắt cỡ lớn mà không gây sụt áp dòng chảy.

• Kiểu ren kết nối (Thread size): Tiêu chuẩn ren thông dụng như M16x1.5, 9/16"-18UNF hoặc G3/8".

• Tiêu chuẩn an toàn quốc tế (Standard): Sản phẩm bắt buộc phải đạt các chứng nhận khắt khe như ISO 5175, EN 730-1 hoặc UL để đảm bảo khả năng vận hành thực tế.

Tại sao van chống cháy ngược ngăn được cháy lan?

Bản chất ngọn lửa cháy ngược di chuyển dựa trên sự có mặt của hỗn hợp khí dễ cháy và nhiệt độ mồi. Thiết bị chống cháy ngược triệt tiêu toàn bộ các yếu tố này bằng cơ chế đa tầng liên hoàn.

Ngay khi ngọn lửa tiếp cận lõi van, mạng lưới khe hở siêu vi của lưới dập lửa bằng thép không gỉ sẽ hấp thụ nhiệt lượng cực nhanh, khiến nhiệt độ ngọn lửa tụt dốc dưới điểm chớp cháy. Song song với đó, áp lực của vụ cháy ngược đẩy ngược lại sẽ ép van một chiều đóng sập dưới lực hỗ trợ của lò xo, cắt đứt dòng lưu chất và ngắt hoàn toàn áp suất, không cho oxy và gas tiếp tục hòa trộn. Không còn nhiên liệu và không còn nhiệt độ, ngọn lửa bị cô lập và tự triệt tiêu, chặn đứng hoàn toàn chuỗi xích cháy lan nguy hiểm.

So sánh hệ thống có van và không có van chống cháy ngược

Bảng đối chiếu kỹ thuật dưới đây chỉ ra sự khác biệt sinh mạng giữa việc tuân thủ và phớt lờ tiêu chuẩn an toàn:

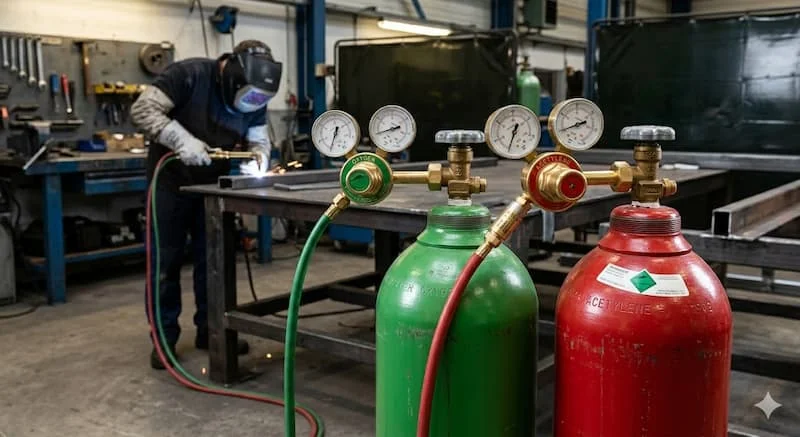

Ứng dụng thực tế của van chống cháy ngược khí gas

Thiết bị an toàn này là linh kiện bắt buộc phải xuất hiện trong mọi hoạt động gia công cơ khí có sử dụng ngọn lửa trần:

• Xưởng gia công cắt gọt kim loại: Dùng cho các bộ rùa cắt ống, máy cắt mác thép độ dày lớn bằng khí gas.

• Ngành công nghiệp đóng tàu và sửa chữa sà lan: Bảo vệ các đường ống dẫn khí oxy-gas kéo dài từ cầu cảng xuống hầm tàu tối tăm.

• Công trường xây dựng kết cấu thép: Đảm bảo an toàn cho công tác hàn cắt dầm thép chữ I, chữ H ở độ cao lớn.

• Cơ sở chế tạo máy móc hạng nặng: Ứng dụng trong các công đoạn gia công nhiệt, tôi cứng bề mặt kim loại bằng ngọn lửa gas công nghiệp.

Khi nào bắt buộc phải dùng thiết bị này?

Theo các quy chuẩn an toàn lao động quốc gia và quốc tế, việc lắp đặt van chống cháy ngược khí gas là quy định bắt buộc 100% đối với tất cả các thiết bị hàn, cắt, gia công nhiệt sử dụng hỗn hợp khí gồm Oxy phối hợp với các khí nhiên liệu như LPG (Gas), Acetylene, hoặc Propane. Cho dù bạn chỉ vận hành một bộ hàn cắt mini tại xưởng sửa chữa xe máy hay quản lý một hệ thống cắt CNC nhiều mỏ tại nhà máy cơ khí lớn, việc thiếu thiết bị này đồng nghĩa với việc vi phạm nghiêm trọng luật an toàn lao động.

Sai lầm thường gặp khi sử dụng van chống cháy ngược

Trong thực tế giám sát tại các phân xưởng sản xuất, đội ngũ kỹ thuật thường ghi nhận những sai sót rất nguy hiểm sau từ thợ vận hành:

• Lắp đặt sai hướng mũi tên: Trên thân van luôn đúc nổi mũi tên chỉ chiều dòng khí đi từ bình đến mỏ. Lắp ngược hướng sẽ làm van một chiều chặn hoàn toàn dòng khí nạp, hệ thống không thể mồi lửa.

• Lắp nhầm van Oxy vào đường khí Gas và ngược lại: Cố tình mài ren hoặc dùng đầu chuyển để lắp van Oxy (ren thuận) vào đường gas. Việc này cực kỳ nguy hiểm vì vật liệu đệm bên trong van gas có thể bị phá hủy bởi oxy nguyên chất, gây cháy nổ tự phát.

• Không tiến hành kiểm tra định kỳ: Van đã từng dập một vụ cháy ngược lớn, lõi van đã bị muội than bít kín hoặc lò xo đã bị liệt nhưng không được kiểm tra, làm van mất hoàn toàn khả năng bảo vệ cho lần sự cố tiếp theo.

• Cố tình sử dụng van đã bị kẹt, lỗi: Khi thấy dòng khí cấp vào mỏ bị yếu do van bị muội bám, thợ hàn tự ý dùng thanh kim loại chọc thủng lưới dập lửa bên trong để khí lưu thông dễ hơn, biến van thành một ống nối vô dụng.

Cách chọn van chống cháy ngược khí gas đúng chuẩn

Bộ checklist dưới đây sẽ giúp bộ phận thu mua vật tư lựa chọn chính xác thiết bị bảo vệ cho nhà xưởng:

1. Xác định rõ loại khí vận hành: Chọn van có ký hiệu và màu sắc đồng bộ hoàn toàn với loại khí đang dùng (Màu đỏ cho Gas/Acetylene, Màu xanh cho Oxy).

2. Đối chiếu áp suất và lưu lượng: Đảm bảo áp suất vận hành tối đa của van lớn hơn áp suất làm việc thực tế từ 20% trở lên.

3. Lựa chọn vị trí lắp đặt phù hợp: Khuyến khích lắp đặt đồng bộ cả cặp van ở đầu mỏ hàn (chặn lửa sớm) và đầu điều áp (bảo vệ bình chứa).

4. Kiểm tra bước ren kết nối: Xác định chuẩn ren của mỏ cắt đang dùng (hệ inch hay hệ mét) để chọn mua van có ren tương thích, tuyệt đối không dùng lực siết cố khi sai bước ren.

Hướng dẫn lắp đặt và kiểm tra an toàn đúng kỹ thuật

Quy trình thi công lắp đặt van chống cháy ngược cần tuân thủ nghiêm ngặt các bước kỹ thuật sau:

Bước 1: Định vị hướng và phân loại van

Vệ sinh sạch bụi bẩn tại các đầu ren. Xác định đúng van gas (ren ngược, vặn ngược chiều kim đồng hồ để siết chặt) và van oxy. Đặt đúng hướng mũi tên hướng về phía mỏ cắt.

Bước 2: Siết chặt kết nối cơ học

Sử dụng cờ-lê có kích cỡ vừa vặn để siết chặt van vào mỏ hàn hoặc đồng hồ điều áp. Siết vừa đủ lực, tuyệt đối không dùng kìm mỏ quạ kẹp trực tiếp lên thân đồng gây méo móp, biến dạng các chi tiết cơ học bên trong lòng van.

Bước 3: Thử kín rò rỉ khí (Leak Test)

Mở van chai khí để cấp áp suất vào hệ thống. Sử dụng bọt xà phòng loãng bôi lên hai đầu mối nối ren của van chống cháy ngược. Nếu xuất hiện hiện tượng sủi bong bóng liên tục, phải khóa khí ngay và tiến hành quấn thêm cao su non chuyên dụng hoặc siết lại ren.

Bước 4: Vận hành thử nghiệm và kiểm tra định kỳ

Mồi lửa mỏ cắt, quan sát xem ngọn lửa có ổn định không, dòng khí có bị sụt giảm nhiều không. Định kỳ ít nhất 3 tháng một lần, phải tháo van ra để kiểm tra cảm quan xem lưới dập lửa có bị bám muội đen hay không để kịp thời thay thế.

Câu hỏi thường gặp về van chống cháy ngược khí gas

Van chống cháy ngược lắp ở đầu mỏ hay đầu đồng hồ tốt hơn?

Cả hai vị trí đều có vai trò quan trọng, nhưng tối ưu nhất là lắp đặt đồng thời cả hai vị trí. Van ở đầu mỏ giúp dập tắt ngọn lửa ngay tại nguồn, bảo vệ dây dẫn không bị nổ. Van ở đầu đồng hồ đóng vai trò chốt chặn cuối cùng, bảo vệ an toàn tuyệt đối cho bình chứa khí. Nếu ngân sách giới hạn, ưu tiên lắp ở đầu mỏ cắt trước.

Có thể dùng chung một loại van cho cả khí Oxy và khí Gas được không?

Tuyệt đối không được. Khí gas và khí oxy có tính chất hóa-lý và áp suất làm việc hoàn toàn khác nhau. Van cho khí gas có cấu trúc vật liệu đệm chống ăn mòn bởi hydrocacbon và sử dụng ren nghịch. Van oxy được thiết kế sạch dầu hoàn toàn để tránh tự kích nổ khi tiếp xúc oxy áp lực cao và sử dụng ren thuận.

Thiết bị này có thời hạn sử dụng bao lâu và khi nào cần thay mới?

Trong điều kiện vận hành thông thường, khuyến cáo nên thay mới van sau mỗi 12 đến 18 tháng vận hành. Đặc biệt, nếu van đã từng trải qua một vụ cháy ngược lớn (phát ra tiếng "bụp" lớn và ngắt khí), bạn bắt buộc phải thay van mới ngay lập tức vì lõi lọc nhiệt bên trong đã bị tổn hại, không còn đủ khả năng dập lửa an toàn cho lần kế tiếp.

Van chống cháy ngược khí gas có thể tái sử dụng sau sự cố không?

Điều này phụ thuộc vào mức độ nghiêm trọng của sự cố. Nếu là dòng van có tích hợp cơ cấu khóa nhiệt tự động (thermal cut-off), một khi đã kích hoạt khóa khí bằng nhiệt, van sẽ bị chốt chặt vĩnh viễn và không thể phục hồi, bắt buộc phải thay mới. Tuyệt đối không tự ý tháo tung van ra để sửa chữa các chi tiết bên trong.

Van này có khả năng chống nổ bình gas hoàn toàn không?

Van chống cháy ngược chỉ có nhiệm vụ chặn đứng ngọn lửa lan truyền ngược trong đường ống dẫn khí để ngăn nguy cơ kích nổ bình gas từ bên trong. Van không thể bảo vệ bình chứa nếu bình gas bị nung nóng bởi một đám cháy bên ngoài môi trường xung quanh. Do đó, vẫn cần tuân thủ nghiêm ngặt các quy định về an toàn phòng cháy chữa cháy cho khu vực để bình khí.

Kết luận

Xem xét từ góc độ an toàn lao động và quản trị rủi ro công nghiệp, việc trang bị van chống cháy ngược khí gas không chỉ là một sự lựa chọn kỹ thuật, mà là yêu cầu sống còn đối với mọi hệ thống hàn cắt kim loại. Chi phí đầu tư cho một bộ van an toàn là cực kỳ nhỏ bé so với giá trị của toàn bộ nhà xưởng, và đặc biệt là không thể so sánh với sinh mạng của người lao động. Đầu tư cho an toàn chính là nền tảng bền vững nhất cho hoạt động sản xuất kinh doanh của doanh nghiệp.
