Đồng hồ áp suất khí nén là gì?

Đồng hồ áp suất khí nén là gì? Trong bất kỳ giải pháp cơ điện hay hệ thống tự động hóa nhà xưởng nào, áp suất khí nén được coi là "nguồn năng lượng huyết mạch" định hình hiệu suất của toàn bộ dây chuyền sản xuất. Tuy nhiên, năng lượng này chỉ thực sự phát huy tối đa công năng khi nó được duy trì ở một dải giá trị kỹ thuật nghiêm ngặt.

Nếu không có sự kiểm soát chặt chẽ của đồng hồ áp suất khí nén, hệ thống sẽ lập tức phải đối mặt với những hệ lụy vận hành nghiêm trọng:

• Thiết bị chấp hành hoạt động sai lệch: Các xy lanh khí nén, van điều khiển hoặc cánh tay robot sẽ bị thiếu lực hoặc quá tải, dẫn đến lỗi sản phẩm hàng loạt.

• Tiêu hao năng lượng điện năng lãng phí: Máy nén khí phải liên tục chạy bù áp hoặc xả tải lãng phí do không nắm bắt được áp suất thực tế trong đường ống.

• Sụt giảm nghiêm trọng tuổi thọ máy móc: Sự biến động áp lực đột ngột gây ra các cú sốc cơ học làm mài mòn nhanh chóng các vòng bít, ron cao su và các cơ cấu chuyển động.

• Nguy cơ mất an toàn lao động: Hiện tượng quá áp tại bình chứa khí hoặc các đường ống nhánh nếu không được phát hiện kịp thời có thể dẫn đến các sự cố cháy nổ nguy hiểm.

Để giải quyết triệt để bài toán rủi ro này, việc trang bị đồng hồ áp suất khí nén chất lượng cao là bắt buộc. Phụ kiện đóng vai trò như "đôi mắt" của kỹ sư vận hành, giúp giám sát trực quan, phát hiện sớm các bất thường và tối ưu hóa toàn bộ hiệu suất năng lượng của hệ thống.

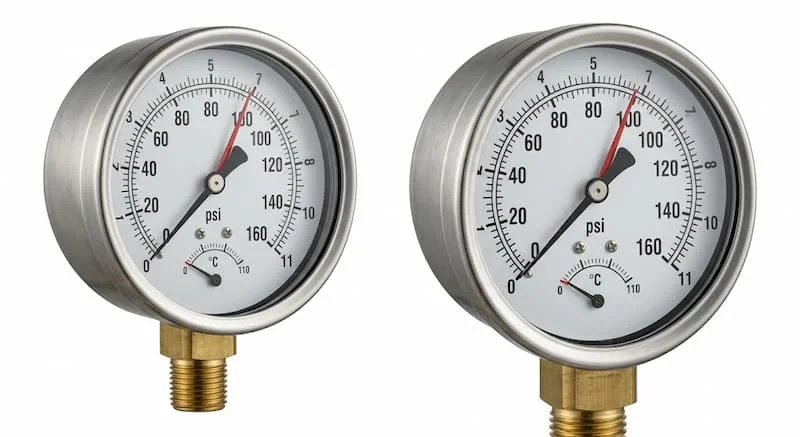

Đồng hồ áp suất khí nén là gì?

Định nghĩa chuẩn: Đồng hồ áp suất khí nén (Compressed Air Pressure Gauge) là thiết bị đo lường cơ học chuyên dụng dùng để xác định và hiển thị giá trị áp lực của chất khí bên trong hệ thống khí nén. Thông qua chỉ số áp suất hiển thị trên mặt số trực quan, đội ngũ kỹ thuật có thể điều khiển, can thiệp kịp thời nhằm bảo đảm hệ thống luôn vận hành trong ngưỡng an toàn, chính xác theo thiết kế ban đầu.

Nguyên lý hoạt động của đồng hồ áp suất khí nén

Hầu hết các thiết bị đo áp suất cơ học hiện nay vận hành dựa trên nguyên lý biến dạng đàn hồi của vật liệu dưới tác động của áp lực chất lưu. Quá trình chuyển hóa áp lực thành chuyển động quay của kim đo diễn ra đồng bộ qua chuỗi liên kết cơ khí sau:

Cơ chế ống Bourdon (Bourdon Tube)

Trái tim của thiết bị là một ống kim loại (thường bằng đồng hoặc inox) được uốn cong hình chữ C hoặc hình xoắn ốc, có một đầu hàn kín và một đầu rỗng kết nối directly với dòng khí cần đo. Khi khí nén đi qua chân ren vào lòng ống, áp lực khí sẽ xu hướng làm ống Bourdon này thẳng ra (tương tự như hiện tượng thổi vào một chiếc còi giấy đồ chơi).

Hệ thống cơ cấu truyền động (Movement Mechanism)

Sự biến dạng, dịch chuyển rất nhỏ ở đầu hàn kín của ống Bourdon sẽ được truyền tới một cơ cấu đòn bẩy cơ học. Cơ cấu này kết nối với một bộ bánh răng phân độ tinh vi, nhiệm vụ của nó là khuếch đại chuyển động tuyến tính nhỏ của ống thành chuyển động quay tròn của trục trung tâm.

Mặt hiển thị và kim chỉ áp (Pointer and Dial Face)

Trục trung tâm được gắn chặt với kim đo. Khi trục quay, kim đo sẽ dịch chuyển dọc theo mặt hiển thị đã được phân độ sẵn các dải đo tiêu chuẩn. Người vận hành chỉ cần quan sát vị trí dừng của kim để đọc chính xác giá trị áp suất thực tế trong đường ống.

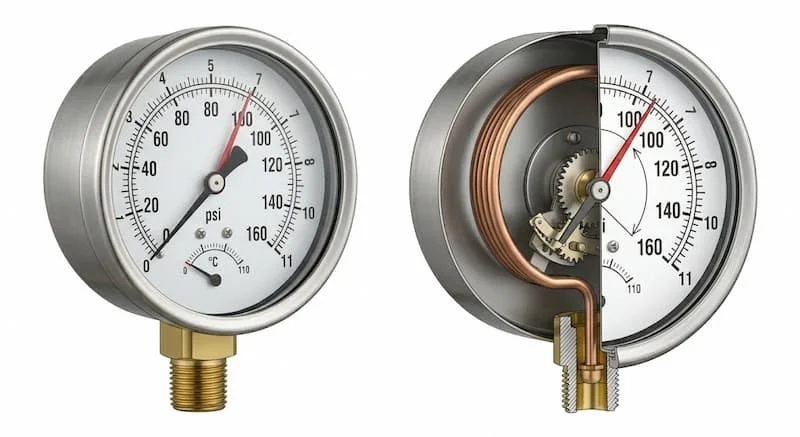

Cấu tạo của đồng hồ áp suất khí nén

Một sản phẩm tiêu chuẩn công nghiệp đòi hỏi sự phối hợp khít khao giữa các linh kiện cơ khí chất lượng cao nằm bên trong lớp vỏ bảo vệ:

• Vỏ đồng hồ (Case): Lớp rào chắn bảo vệ toàn bộ linh kiện bên trong, thường chế tạo bằng inox 304, thép sơn tĩnh điện hoặc nhựa ABS chịu lực cao.

• Mặt kính (Window): Làm bằng kính cường lực (Safety Glass) hoặc nhựa Polycarbonate trong suốt, chống xước, giúp bảo vệ mặt số khỏi bụi bẩn và va đập ngoài trời.

• Ống Bourdon: Bộ phận cảm biến áp suất cốt lõi, yêu cầu độ đàn hồi cơ học hoàn hảo để không bị biến dạng vĩnh viễn sau hàng triệu lần co giãn.

• Chân ren kết nối (Connection Thread): Đoạn ren kim loại nhô ra ngoài để kết nối với đường ống, thường có các tiêu chuẩn ren phổ biến như G, NPT hoặc PT.

• Cơ cấu truyền động: Bộ bánh răng và trục chuyển động siêu nhỏ, gia công chính xác để triệt tiêu độ rơ, đảm bảo kim dịch chuyển mượt mà.

• Kim đo (Pointer): Thường làm bằng nhôm nhẹ, sơn màu nổi bật (đen hoặc đỏ) để tăng khả năng quan sát từ xa.

Các loại đồng hồ áp suất khí nén phổ biến hiện nay

Tùy thuộc vào vị trí lắp đặt trên layout nhà xưởng cũng như điều kiện môi trường xung quanh, thiết bị được chia thành các dòng sản phẩm đặc trưng:

Phân loại theo cấu trúc chân kết nối

• Đồng hồ chân đứng (Bottom Connection): Chân ren kết nối nằm ở phía dưới đáy mặt đồng hồ, chuyên dùng khi lắp trên các đường ống chạy ngang, đỉnh bình tích khí hoặc các vị trí dễ quan sát từ trên xuống.

• Đồng hồ chân sau (Back Connection): Chân ren nằm ở chính giữa hoặc phía dưới mặt sau của vỏ, phù hợp để lắp đặt âm bảng điều khiển, tủ điện hoặc các không gian hẹp bề ngang.

Phân loại theo vật liệu chế tạo vỏ

• Vỏ inox toàn bộ (Full Stainless Steel): Cả vỏ và chân ren đều bằng inox 304/316, có độ bền cơ học cao nhất, chịu ăn mòn hóa chất và bền bỉ trong môi trường khắc nghiệt.

• Vỏ thép chân đồng: Lớp vỏ bằng thép carbon sơn đen phối hợp chân ren bằng đồng thau, giải pháp kinh tế tối ưu cho các ứng dụng đo khí nén thông thường.

• Vỏ nhựa: Trọng lượng siêu nhẹ, giá thành rẻ, chủ yếu ứng dụng trong các thiết bị lọc nước dân dụng hoặc dụng cụ cầm tay nhỏ.

Phân loại theo môi trường vận hành bên trong mặt số

• Đồng hồ áp suất khô (Dry Gauge): Mặt số bên trong chứa không khí thông thường, dùng cho các vị trí tĩnh, ít rung động.

• Đồng hồ điền dầu Glycerin (Glycerin Filled Gauge): Toàn bộ lòng mặt số được điền đầy dầu Glycerin nồng độ cao, đóng vai trò như chất giảm chấn chống rung kim, bôi trơn bộ răng và chống ngưng tụ hơi nước trong mặt kính.

• Đồng hồ điền dầu Silicone (Silicone Oil Filled): Sử dụng dầu silicone chuyên dụng cho các môi trường có biên độ nhiệt độ thay đổi quá khắc nghiệt (quá nóng hoặc quá lạnh) nơi dầu glycerin dễ bị cô đặc.

Thông số kỹ thuật cần quan tâm khi lựa chọn

Để thiết bị hoạt động chính xác và không bị nổ vỡ trong quá trình vận hành, bạn cần đồng bộ hóa các thông số kỹ thuật dựa trên các tiêu chí sau:

• Dải đo áp suất (Scale Range): Thông số quan trọng nhất. Quy tắc cốt lõi là áp suất làm việc thực tế nên nằm ở khoảng 1/2 đến 2/3 dải đo tối đa của đồng hồ. Ví dụ, áp suất khí nén thực tế là 6 bar, bạn nên chọn đồng hồ có dải đo tối đa là 10 bar.

• Kích thước mặt hiển thị (Dial Size): Phổ biến các đường kính như 40mm, 50mm, 63mm, 100mm, 150mm. Mặt nhỏ dùng cho thiết bị cầm tay nhỏ gọn; mặt lớn (100mm, 150mm) dùng lắp trên cao hoặc trong phòng điều khiển để kỹ sư dễ nhìn từ xa.

• Tiêu chuẩn ren kết nối: Kích thước ren thông dụng như 1/8", 1/4", 3/8", 1/2" đi kèm chuẩn ren côn NPT hoặc ren thẳng G.

• Cấp độ chính xác (Accuracy Class): Ký hiệu là CL hoặc KL, phổ biến các mức như CL 1.0, CL 1.6, CL 2.5. Chỉ số này càng nhỏ thì sai số của phép đo càng thấp.

• Đơn vị đo tiêu chuẩn: Mặt số thường hiển thị đồng thời hai thang đo phổ biến là Bar và PSI, hoặc Mpa và Kg/cm².

Tại sao chọn sai đồng hồ áp suất gây sai số và hư hỏng?

Việc mua đồng hồ đo áp suất dựa trên cảm tính mà bỏ qua phân tích kỹ thuật dòng lưu chất sẽ dẫn đến các lỗi sai số nghiêm trọng hoặc phá hủy thiết bị rất nhanh:

Chọn sai dải đo (Quá nhỏ hoặc quá lớn): Nếu chọn dải đo quá sát với áp suất thực tế (hoặc nhỏ hơn), ống Bourdon sẽ liên tục bị căng giãn hết biên độ, dẫn đến hiện tượng mỏi kim loại, làm kim bị lệch và kết quả đo bị sai số lớn sau vài tuần. Ngược lại, nếu chọn dải đo quá lớn (hệ thống chạy 4 bar nhưng chọn đồng hồ 40 bar), kim đo hầu như không dịch chuyển hoặc dịch chuyển rất ít, khiến người vận hành không thể đọc được các biến động áp lực nhỏ.

Hiện tượng rung động mạnh và nhiệt độ môi trường: Khi lắp đặt một chiếc đồng hồ khô trực tiếp lên thân máy nén khí Piston đang rung lắc mạnh, lực quán tính sẽ làm kim đo rung giật liên tục, khiến các răng khía của cơ cấu truyền động bị mài mòn vẹt đầu, gây kẹt kim hoàn toàn. Ngoài ra, nếu lắp thiết bị ở gần các đường ống khí xả của máy nén có nhiệt độ quá cao mà không có ống xi-phông giảm nhiệt, nhiệt độ cao sẽ làm giãn nở sai lệch ống Bourdon, sinh ra mức sai số khổng lồ so với áp suất thực tế.

So sánh đồng hồ áp suất khô và đồng hồ áp suất dầu

Để tối ưu hóa chi phí đầu tư cho từng vị trí lắp đặt trong nhà xưởng, hãy đối chiếu hai dòng công nghệ này:

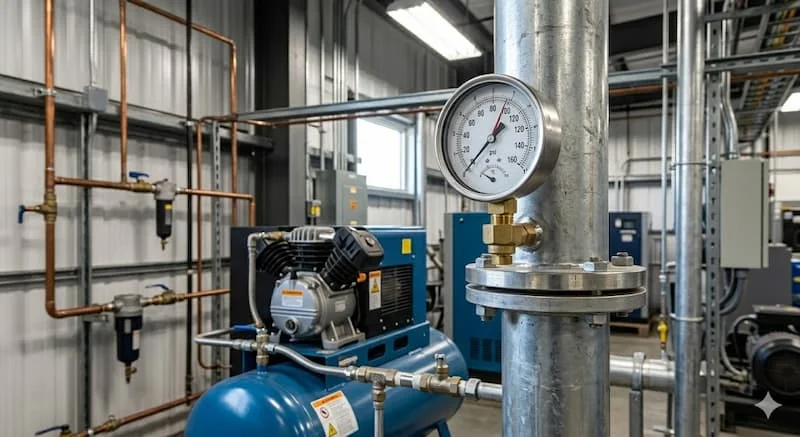

Đồng hồ áp suất khí nén dùng ở đâu trong thực tế?

Nhờ khả năng định lượng áp lực chính xác, thiết bị có mặt tại mọi mắt xích trong chu trình truyền dẫn khí nén:

• Tại đầu ra của máy nén khí: Giám sát áp suất đỉnh do đầu nén sinh ra để điều khiển chu kỳ đóng cắt của động cơ.

• Trên thân các bình chứa khí (Air Tank): Đảm bảo áp suất lưu trữ nằm trong giới hạn an toàn, làm căn cứ kích hoạt van an toàn khi quá áp.

• Trên hệ thống đường ống trục chính: Giám sát độ tụt áp dọc đường ống để phát hiện sớm các điểm rò rỉ khí nén li ti trong nhà xưởng.

• Tích hợp trên cụm lọc khí F.R.L: Giúp kỹ sư điều chỉnh áp suất chính xác cấp vào các máy CNC, máy đóng gói hoặc hệ thống cánh tay cơ khí tự động.

• Tại các trung tâm garage ô tô, trạm nén khí: Đo áp lực lốp xe, vận hành các cầu nâng thủy lực an toàn.

Khi nào cần thay thế đồng hồ áp suất khí nén?

Thiết bị đo lường cần được thay mới ngay lập tức nếu xuất hiện một trong các dấu hiệu cảnh báo mất an toàn sau:

Khi hệ thống đã tắt hoàn toàn và xả hết khí nén nhưng kim đồng hồ không trở về vạch số 0, chứng tỏ ống Bourdon bên trong đã bị biến dạng vĩnh viễn, mọi kết quả đo sau đó đều không còn giá trị tin cậy.

Ngoài ra, nếu bạn quan sát thấy mặt kính bị mờ đục, nứt vỡ do va đập, xuất hiện tình trạng lưu chất khí rò rỉ ngược ra từ bên trong vỏ, hoặc kim đo rung giật gián đoạn, kẹt cứng tại một vị trí dù áp suất hệ thống đang thay đổi liên tục, đó là lúc bạn cần loại bỏ thiết bị cũ để tránh các sai lệch tai hại.

Sai lầm thường gặp khi sử dụng đồng hồ áp suất

Nhiều đội ngũ thi công tại công trường thường chủ quan, dẫn đến việc lắp đặt thiết bị sai kỹ thuật:

• Bỏ qua bước hiệu chuẩn định kỳ (Calibration): Sử dụng đồng hồ nhiều năm liền mà không đem đi kiểm định lại, dẫn đến sai số tích lũy ngày càng lớn mà không hề hay biết.

• Lắp trực tiếp lên nguồn rung động cực đại: Không sử dụng dây ống mềm kết nối cách ly hoặc ống xi-phông giảm chấn khi lắp đồng hồ vào các cụm máy bơm khí piston công suất lớn.

• Chọn sai kiểu ren kết nối: Dùng lực mỏ lết cố siết một đầu ren thẳng (G) vào một lỗ ren côn (NPT), làm cháy toàn bộ bước ren gây rò rỉ khí áp lực cao.

• Vặn trực tiếp vào mặt kính đồng hồ để siết chặt: Thợ lắp đặt dùng tay ôm lấy vỏ đồng hồ xoay để siết ren thay vì dùng cờ-lê kẹp vào phần đầu vuông của chân ren, hành vi này làm gãy liên kết cơ khí bên trong thiết bị ngay lập tức.

Cách chọn đồng hồ áp suất khí nén đúng kỹ thuật

Hãy áp dụng checklist 6 bước nghiêm ngặt sau từ chuyên gia trước khi duyệt danh mục mua sắm vật tư:

1. Xác định dải áp suất làm việc thực tế: Áp suất đỉnh của hệ thống là bao nhiêu? Chọn dải đo của đồng hồ lớn hơn từ 1.5 đến 2 lần áp suất thực tế đó.

2. Xác định vị trí lắp đặt hình học: Cần loại chân đứng (Bottom) để lắp trên lưng ống hay chân sau (Back) để gắn mặt tủ điều khiển?

3. Xác định đường kính mặt hiển thị: Vị trí lắp đặt gần tầm mắt (chọn mặt 63mm) hay lắp trên cao góc khuất (chọn mặt 100mm hoặc 150mm)?

4. Đánh giá mức độ rung động tại điểm lắp: Có cần điền dầu Glycerin để chống rung kim đo hay không?

5. Xác định kích thước và tiêu chuẩn ren: Lỗ ren chờ trên hệ thống là ren 1/4" hay 1/2"? Chuẩn ren NPT hay G?

6. Lựa chọn vật liệu phù hợp với môi trường: Môi trường nhà xưởng khô ráo (vỏ thép chân đồng) hay môi trường ngoài trời muối biển, hóa chất (vỏ inox chân inox)?

Hướng dẫn lắp đặt đồng hồ áp suất khí nén đúng quy trình

Để thiết bị đo đạt độ chính xác cao nhất và không bị rò rỉ, quy trình lắp đặt cần tuân thủ các bước sau:

Bước 1: Vệ sinh đầu ren kết nối

Kiểm tra lỗ ren chờ trên đường ống, dùng cọ làm sạch bụi bẩn, bavia kim loại hoặc các mạt băng tan cũ bám dính bên trong lỗ ren.

Bước 2: Sử dụng vật liệu làm kín chuyên dụng

Đối với ren côn (NPT), tiến hành quấn băng tan (cao su non) quanh ren theo chiều kim đồng hồ từ 3 - 5 vòng. Đối với ren thẳng (G), ưu tiên sử dụng vòng đệm làm kín bằng đồng hoặc gioăng cao su chịu áp đặt vào đáy lỗ ren.

Bước 3: Thao tác siết ren đúng kỹ thuật

Dùng tay vặn nhẹ đồng hồ vào lỗ ren để định hình bước ren thẳng góc. Sau đó, sử dụng cờ-lê có kích thước vừa khít kẹp vào phần đầu vuông bằng kim loại ở chân ren đồng hồ để siết chặt. Tuyệt đối không dùng tay vặn vào vỏ hoặc mặt kính để siết.

Bước 4: Thử áp nghiệm thu

Mở van khí nén từ từ để đưa áp lực vào đồng hồ. Dùng nước xà phòng loãng thoa xung quanh mối nối ren để kiểm tra xem có xuất hiện bọt khí sủi lên hay không. Nếu có rò rỉ, lập tức khóa khí và tháo ra quấn lại băng tan.

Lưu ý khi sử dụng lâu dài

• Tuyệt đối tránh hiện tượng quá áp: Thường xuyên kiểm tra hoạt động của van điều áp phía trước đồng hồ, không để áp suất vượt quá vạch đỏ giới hạn tối đa trên mặt số.

• Tránh các tác động va đập cơ học ngoại lực: Lắp đặt các khung bảo vệ xung quanh đồng hồ tại những vị trí có tần suất công nhân qua lại hoặc di chuyển xe nâng cao.

• Bảo trì hiệu chuẩn định kỳ: Tùy thuộc vào yêu cầu kiểm soát chất lượng của nhà máy, định kỳ 6 tháng hoặc 12 tháng một lần cần tháo đồng hồ đưa về các trung tâm đo lường để hiệu chuẩn lại độ chính xác tiêu chuẩn.

Câu hỏi thường gặp về đồng hồ áp suất khí nén

Đồng hồ áp suất khí nén có dùng để đo áp suất nước được không?

Về mặt nguyên lý cơ học là được, vì ống Bourdon có thể biến dạng dưới áp lực chất lỏng. Tuy nhiên, các dòng đồng hồ chuyên dùng cho khí nén thường có chân ren bằng đồng thau mộc. Nếu dùng đo nước trong thời gian dài, nước có thể gây đóng cặn vôi hoặc oxy hóa lòng ống Bourdon dẫn đến kẹt kim. Do đó, nếu đo nước, bạn nên chọn dòng có ống Bourdon và chân ren bằng inox.

Nên chọn đồng hồ hiển thị đơn vị Bar hay PSI?

Điều này phụ thuộc hoàn toàn vào tiêu chuẩn kỹ thuật của các máy móc trong nhà xưởng của bạn. Các máy móc xuất xứ từ Châu Âu thường dùng đơn vị Bar, trong khi máy móc tiêu chuẩn Mỹ thường dùng PSI. Tốt nhất nên chọn các dòng đồng hồ hiển thị song song cả hai thang đo (Double Scale) Bar/PSI trên cùng một mặt số để thuận tiện cho việc giám sát.

Có nhất thiết phải mua đồng hồ áp suất có dầu không?

Không nhất thiết nếu vị trí lắp đặt của bạn hoàn toàn tĩnh (ví dụ lắp trên đường ống chạy dọc tường xa khu vực máy móc). Tuy nhiên, nếu lắp gần máy nén khí, cụm bơm hoặc trên các xe tải di động, bắt buộc phải dùng đồng hồ điền dầu Glycerin để triệt tiêu hiện tượng rung kim, giúp đọc chỉ số chính xác và bảo vệ bánh răng không bị mài mòn vẹt.

Bao lâu thì nhà máy nên tiến hành thay mới đồng hồ áp suất?

Một chiếc đồng hồ áp suất chất lượng cao, vận hành trong môi trường sạch sẽ, đúng dải áp suất và được hiệu chuẩn định kỳ có thể hoạt động bền bỉ từ 3 - 5 năm. Tuy nhiên, ở các môi trường hóa chất hoặc độ rung cực cao, tuổi thọ có thể ngắn hơn và cần thay thế ngay khi phát hiện sai số vượt ngưỡng cho phép.

Kim đồng hồ bị rung nhẹ khi máy chạy thì có phải đã bị hỏng không?

Hiện tượng kim bị rung nhẹ là phản ứng cơ học bình thường khi dòng khí nén đi vào có sự nhấp nhô áp lực cục bộ (do hành trình piston của máy nén). Đồng hồ chưa hỏng, nhưng nếu độ rung quá lớn khiến bạn không thể đọc được con số chính xác, bạn nên thay thế bằng dòng đồng hồ có điền dầu giảm chấn để bảo vệ thiết bị lâu dài.

Kết luận

Tóm lại, đồng hồ áp suất khí nén không đơn thuần là một phụ kiện hiển thị thông số thông thường, mà là một nhân tố cốt lõi quyết định đến tính an toàn, độ ổn định vận hành và hiệu suất kinh tế của toàn bộ mạng lưới khí nén công nghiệp. Đầu tư một thiết bị đo lường chuẩn xác, phù hợp kỹ thuật ngay từ đầu sẽ giúp doanh nghiệp tiết kiệm hàng ngàn USD chi phí sửa chữa máy móc và điện năng lãng phí, đồng thời giảm thiểu tối đa các sự cố gián đoạn sản xuất không đáng có.
