Nickel ball valve là gì?

Nickel ball valve là gì? Trong xu thế phát triển của các hệ thống kỹ thuật hiện đại, yêu cầu về độ bền, khả năng vận hành ổn định và tuổi thọ linh kiện ngày càng trở nên khắt khe. Dù là trong mạng lưới cấp nước dân dụng hay các đường ống phụ trợ công nghiệp, các kỹ sư luôn tìm kiếm những giải pháp van có thể chống chịu tốt trước các tác nhân gây hại từ môi trường mà vẫn tối ưu được chi phí đầu tư ban đầu.

Thực tế vận hành cho thấy, các dòng van nước thông thường bằng đồng thau mộc hoặc thép carbon rất dễ bị oxy hóa thâm đen, rỉ sét khi phải làm việc trong môi trường độ ẩm cao, rò rỉ hóa chất nhẹ hoặc nguồn nước có tính kiềm/axit nhẹ. Hiện tượng ăn mòn này không chỉ làm mất thẩm mỹ mà còn gây kẹt trục, hỏng seat van và dẫn đến rò rỉ nghiêm trọng.

Để giải quyết triệt để bài toán này, nickel ball valve xuất hiện và ngày càng được ứng dụng rộng rãi. Nhờ sở hữu lớp phủ bề mặt đặc biệt, dòng van này mang lại khả năng kháng oxy hóa vượt trội, gia tăng độ cứng cơ học và bảo vệ hệ thống đường ống một cách bền bỉ.

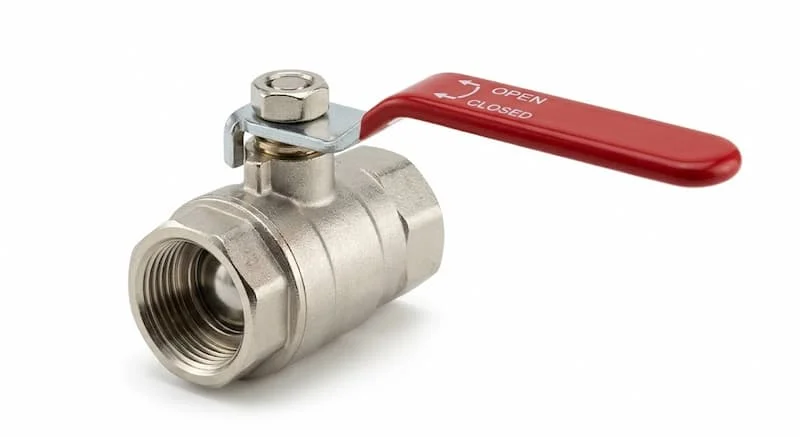

Nickel ball valve là gì?

Định nghĩa chuẩn: Nickel ball valve (van bi mạ niken) là dòng van chặn cơ học có cấu trúc thân van hoặc các bộ phận chuyển động bên trong được xử lý bề mặt bằng công nghệ phủ một lớp niken (nickel plated). Lớp phủ này đóng vai trò như một màng ngăn bảo vệ cốt kim loại bên trong khỏi tác động trực tiếp của môi chất, giúp tăng cường khả năng chống ăn mòn hóa lý và kéo dài tuổi thọ vận hành một cách đáng kể.

Với độ dày lớp mạ được kiểm soát nghiêm ngặt theo tiêu chuẩn kỹ thuật, thiết bị vừa giữ được độ dẻo dai, chịu lực tốt của lõi kim loại nền (như đồng, thép), vừa sở hữu đặc tính hóa học trơ, bề mặt sáng bóng, chống bám bẩn của niken cao cấp.

Nguyên lý hoạt động của nickel ball valve

Về mặt cơ lý học, thiết bị vận hành dựa trên cấu trúc đóng mở dạng quay, sử dụng một viên bi kim loại có khoét lỗ xuyên tâm làm nhân tố chặn dòng. Quá trình kiểm soát dòng lưu chất được thực hiện một cách trực quan và nhanh chóng thông qua các trạng thái động lực học sau:

Cơ chế xoay góc 90 độ (Quarter Turn Mechanism)

Khi người vận hành tác động lực vào tay gạt, trục van sẽ truyền mô-men xoắn xuống viên bi bên trong thân van. Toàn bộ hành trình từ trạng thái đóng hoàn toàn sang mở hoàn toàn (hoặc ngược lại) chỉ diễn ra trong một góc quay đúng 90 độ. Cơ chế này giúp van có tốc độ đóng mở cực nhanh, tiết kiệm tối đa thời gian thao tác so với các dòng van chuyển động tịnh tiến nhiều vòng như van cổng hay van cầu.

Trạng thái mở (Open Position)

Ở trạng thái mở hoàn toàn, lỗ khoét của viên bi xoay trùng khít với chiều dọc của đường ống. Lưu chất được tự do đi qua lòng van mà không gặp bất kỳ vật cản nào. Thiết kế này giúp dòng chảy duy trì được lưu lượng tối đa và giảm thiểu tổn thất áp suất cục bộ xuống mức thấp nhất.

Trạng thái đóng (Closed Position)

Khi tay gạt xoay góc 90 độ về vị trí đóng, viên bi sẽ quay để mặt phẳng không khoét lỗ hướng về phía dòng chảy. Áp lực của dòng lưu chất sẽ ép chặt bề mặt viên bi vào bệ đỡ (seat) bằng vật liệu polyme mềm, chặn đứng hoàn toàn không cho nước hay khí thẩm thấu qua đường ống.

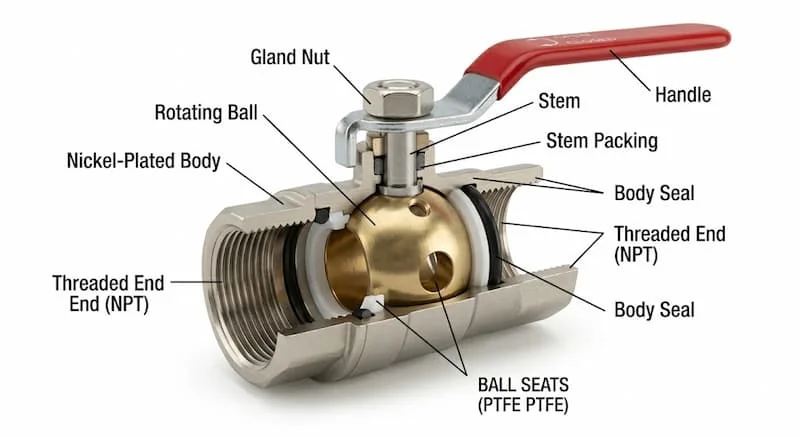

Cấu tạo của nickel ball valve

Một sản phẩm nickel ball valve tiêu chuẩn được cấu thành từ các bộ phận cơ khí chính xác, đảm bảo độ kín khít và khả năng chịu tải cao:

• Thân van (Body): Phần vỏ bọc chịu lực bên ngoài, thường làm bằng đồng rèn hoặc thép đúc, toàn bộ bề mặt được mạ một lớp niken sáng bóng ( nickel plated surface) để cách ly lõi kim loại với môi trường.

• Bi van (Ball): Viên bi có lỗ xuyên tâm, thường được mạ niken crom hoặc làm bằng inox để bề mặt đạt độ bóng láng tuyệt đối, giảm ma sát tối đa khi tiếp xúc với seat van.

• Trục van (Stem): Bộ phận kết nối tay gạt với bi van, yêu cầu độ bền kéo cao để truyền lực đóng mở liên tục mà không bị biến dạng.

• Bệ đỡ van (Seat): Vòng đệm ôm sát viên bi, thường chế tạo từ vật liệu Teflon (PTFE) chịu nhiệt và có hệ số ma sát cực thấp, đảm bảo độ kín tuyệt đối ( zero leakage).

• Vòng bít làm kín (Seal/O-ring): Thường làm bằng cao su cao cấp EPDM hoặc FHM, ngăn không cho lưu chất rò rỉ dọc theo trục van ra ngoài.

• Tay gạt (Handle): Làm bằng thép dày hoặc gang, bọc nhựa bảo vệ, giúp người vận hành đóng mở van dễ dàng.

Phân loại nickel ball valve

Để đáp ứng các yêu cầu đa dạng trong thiết kế hệ thống, dòng van bi mạ niken này được phân chia thành nhiều nhánh sản phẩm chuyên biệt:

Phân loại theo vật liệu cốt nền

• Nickel plated brass (Đồng thau mạ niken): Dòng van phổ biến nhất, lõi đồng thau kết hợp lớp mạ niken bên ngoài giúp van vừa có giá thành hợp lý, vừa không bị hiện tượng thôi nhiễm chì hay gỉ xanh, rất an toàn cho nước sinh hoạt.

• Nickel plated steel (Thép mạ niken): Chuyên dùng cho các hệ thống đường ống chịu áp lực cao nhờ cơ tính vững chắc của lõi thép.

• Nickel plated stainless steel (Inox mạ niken): Thường áp dụng trong một số chi tiết đặc thù để tăng cường độ cứng bề mặt hoặc chống ăn mòn điện hóa cho các hệ thống chất lượng cao.

Phân loại theo kiểu kết nối đường ống

• Threaded (Nối ren): Tiêu chuẩn ren trong hoặc ren ngoài, cực kỳ dễ thi công và tháo lắp, phổ biến ở các kích thước nhỏ từ DN15 đến DN50.

• Flange (Mặt bích): Dành cho đường ống kích thước lớn, chịu áp lực cao và có độ ổn định cơ học lớn.

• Socket / Welded (Hàn bọc / Hàn đối đầu): Sử dụng khi hệ thống yêu cầu độ kín vĩnh viễn, triệt tiêu hoàn toàn các mối nối cơ học.

Phân loại theo cấu trúc thân van

• One-piece (Thân liền khối): Cấu trúc đúc liền, kích thước nhỏ gọn, giá rẻ nhưng lòng trong hẹp, hạn chế lưu lượng và không thể tháo rời sửa chữa.

• Two-piece (Thân 2 mảnh): Gồm hai phần thân ghép lại bằng ren, cấu trúc phổ biến nhất, cho lưu lượng dòng chảy lớn (Full Bore) và dễ bảo trì.

• Three-piece (Thân 3 mảnh): Gồm ba phần liên kết bằng bu-lông, cho phép tháo phần thân giữa để thay seat và vệ sinh mà không cần rã hai đầu kết nối ra khỏi đường ống.

Thông số kỹ thuật cần biết

Khi lựa chọn thiết bị cho hệ thống, bạn cần đối chiếu kỹ lưỡng các thông số kỹ thuật cốt lõi sau để đảm bảo tính đồng bộ và an toàn:

• Kích cỡ (Size): Dải kích thước thông dụng từ DN15 đến DN100 (tương đương 1/2 inch đến 4 inch) cho các dòng nối ren phổ thông.

• Cấp áp lực (Pressure): Thường dao động từ PN10, PN16 đến PN25 tùy thuộc vào vật liệu thân và độ dày thành van.

• Nhiệt độ làm việc (Temperature): Giới hạn phổ biến từ -10°C đến 120°C, phụ thuộc chủ yếu vào giới hạn chịu nhiệt của vòng đệm cao su và seat PTFE.

• Độ dày lớp mạ (Plating Thickness): Đo bằng micron (µm). Lớp mạ tiêu chuẩn từ 5 - 15 µm đảm bảo khả năng chống mài mòn và bong tróc tốt.

• Tiêu chuẩn ren (Thread Standard): ISO 228 (Ren G thẳng) hoặc ANSI B1.20.1 (Ren NPT côn), cần chọn đúng để vặn khít với đầu ống.

Nickel ball valve khác inox ball valve thế nào?

Nhiều người thường phân vân không biết nên chọn van mạ niken hay van bằng inox (thép không gỉ) cho hệ thống của mình. Bảng so sánh trực quan dưới đây sẽ giúp bạn đưa ra câu trả lời:

Tại sao lớp phủ nickel quan trọng?

Lớp phủ niken không đơn thuần là một lớp sơn màu kim loại bên ngoài, mà nó mang lại những giá trị cốt lõi về mặt kỹ thuật cho chiếc van bi:

Đầu tiên là khả năng chống ăn mòn điện hóa và oxy hóa cực cao. Niken là kim loại có tính thụ động hóa cao, khi tiếp xúc với không khí ẩm sẽ tự tạo ra một màng oxit mỏng nhưng cực kỳ bền vững, ngăn chặn hiện tượng oxy hóa ăn mòn ăn sâu vào lõi đồng hoặc thép bên trong. Điều này giúp loại bỏ hoàn toàn hiện tượng van bị gỉ xanh hay xỉn đen sau thời gian dài sử dụng.

Thứ hai là khả năng tăng độ cứng bề mặt và chống bám bẩn. Lớp mạ niken có độ cứng cơ học rất cao, giúp thân van chống chịu tốt trước các va đập cơ học hoặc vết cào xước trong quá trình lắp đặt. Bề mặt niken siêu mịn, có hệ số ma sát thấp giúp cặn vôi, rong rêu khó bám dính vào lòng van, đảm bảo dòng chảy luôn sạch sẽ và tay gạt vận hành mượt mà, không bị kẹt cứng.

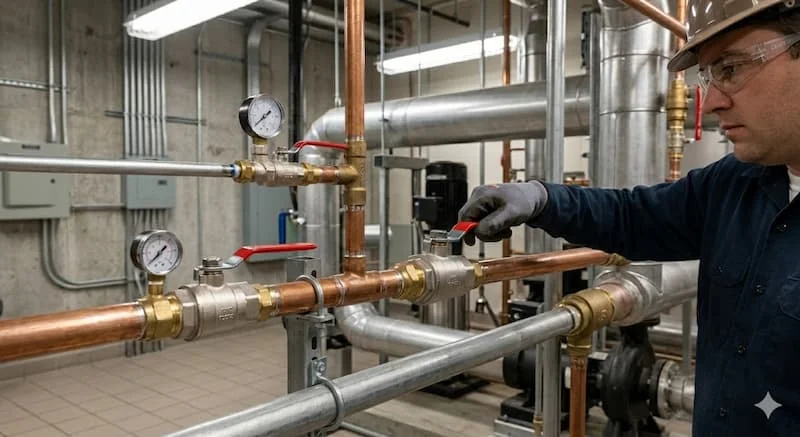

Nickel ball valve dùng trong hệ thống nào?

Nhờ sự cân bằng hoàn hảo giữa tính năng chống gỉ và giá thành, dòng van này được ứng dụng rộng rãi trong nhiều hệ thống truyền dẫn:

• Hệ thống cấp nước dân dụng (Water supply / Domestic system): Đảm bảo nguồn nước sạch cho các hộ gia đình, tòa nhà chung cư mà không lo nhiễm độc kim loại.

• Đường ống khí nén (Compressed air): Bề mặt láng mịn của van giúp ngăn chặn thất thoát áp suất và không sinh ra bụi gỉ sét làm hỏng các thiết bị khí nén phía sau.

• Hệ thống HVAC và sưởi ấm (Hot water / Plumbing): Chịu được tuần hoàn nước nóng áp lực cao trong các hệ thống điều hòa trung tâm và bình nước nóng năng lượng mặt trời.

• Mạng lưới tưới tiêu (Irrigation): Phù hợp cho các đường ống lắp đặt ngoài trời tại các khu nông nghiệp công nghệ cao, sân vườn.

• Ứng dụng hóa chất nhẹ (Chemical light duty): Dẫn các dung dịch xà phòng, nước thải đã qua xử lý sơ bộ hoặc môi trường dầu mỡ mỏ.

Khi nào nên dùng nickel ball valve?

Bạn nên ưu tiên lựa chọn giải pháp van bi mạ niken trong các tình huống cụ thể sau:

Khi hệ thống đường ống của bạn được lắp đặt ở những vị trí có môi trường độ ẩm cao, thường xuyên tiếp xúc với nước hoặc lắp đặt ngoài trời nắng mưa, nơi mà các loại van đồng mộc sẽ nhanh chóng bị oxy hóa xỉn màu.

Đặc biệt, đây là phương án thay thế tuyệt vời khi bạn cần một dòng van có khả năng chống gỉ tốt tương đương inox nhưng ngân sách dự án lại có giới hạn. Đối với các dự án dân dụng cao cấp, biệt thự, hoặc hệ thống cấp nước sạch yêu cầu tính thẩm mỹ cao và độ sạch của nguồn nước, chiếc van này chính là sự lựa chọn không thể phù hợp hơn.

Sai lầm thường gặp khi sử dụng nickel ball valve

Dù là dòng van ưu việt, hệ thống của bạn vẫn có thể gặp sự cố nếu người mua mắc phải các sai lầm sau:

• Chọn sai độ dày lớp phủ: Mua phải các dòng van giá rẻ có lớp mạ niken quá mỏng, dễ bị bong tróc khi có va quẹt, làm lộ cốt đồng bên trong ra môi trường ăn mòn.

• Nhầm lẫn giữa van mạ niken và van inox hoàn toàn: Thấy van có màu trắng bạc sáng bóng liền lầm tưởng là van inox và đem lắp vào hệ thống dẫn axit mạnh, dẫn đến việc van bị hóa chất ăn mòn phá hủy hoàn toàn lõi đồng chỉ sau vài tuần.

• Vượt quá giới hạn áp lực và nhiệt độ: Sử dụng van vượt quá thông số PN định mức của nhà sản xuất khiến seat van PTFE bị biến dạng, gây ra hiện tượng rò rỉ ngược qua đường ống.

• Lắp sai tiêu chuẩn ren: Cố tình vặn lệch bước ren giữa ống và van khiến lớp mạ niken ở đầu ren bị cạo rách, tạo khe hở cho lưu chất rò rỉ ra ngoài.

Cách chọn nickel ball valve đúng kỹ thuật

Để chọn mua được sản phẩm chuẩn xác nhất cho công trình, bộ phận thu mua và kỹ thuật cần tuân thủ checklist kiểm tra nhanh sau:

1. Xác định bản chất lưu chất: Đảm bảo lưu chất là nước sạch, khí nén, gas hoặc hóa chất nhẹ, không chứa các hạt rắn sắc nhọn có thể làm xước lớp mạ niken bên trong lòng van.

2. Xác định thông số nhiệt độ và áp suất: Chọn van có chỉ số áp lực (PN) và biên độ nhiệt phù hợp với áp lực đỉnh của bơm tăng áp hoặc nguồn cấp nước nóng.

3. Kiểm tra kích thước và tiêu chuẩn ren ống: Đo chính xác phi ống để chọn van có cỡ ren tương thích (ví dụ ren G1/2", G3/4", G1"), tránh việc phải dùng thêm khớp nối chuyển đổi rườm rà.

4. Lựa chọn cấu trúc thân van phù hợp: Chọn thân 2 mảnh (two-piece) cho nhu cầu thông dụng cần lưu lượng lớn, chọn thân 3 mảnh (three-piece) nếu hệ thống yêu cầu tháo rời bảo trì thường xuyên.

5. Lựa chọn thương hiệu uy tín: Yêu cầu nhà cung cấp cung cấp đầy đủ chứng chỉ kiểm định chất lượng vật liệu để đảm bảo lớp mạ niken đạt độ dày tiêu chuẩn và lõi kim loại không chứa tạp chất độc hại.

Cách sử dụng và bảo trì lâu dài

Quy trình vận hành và bảo dưỡng đúng cách quyết định đến 80% độ bền thực tế của thiết bị tại công trình:

• Tuyệt đối không dùng van cho mục đích điều tiết dòng chảy (Throttling): Van bi chỉ được thiết kế để mở hoàn toàn hoặc đóng hoàn toàn. Việc hé mở van ở góc 45 độ sẽ khiến dòng lưu chất tốc độ cao tập trung mài mòn một phía của viên bi và seat van, làm hỏng độ khít của van vô phương cứu chữa.

• Thao tác đóng mở nhịp nhàng: Không dùng lực quá mạnh hoặc dùng búa gõ vào tay gạt để cố siết van, điều này có thể làm gãy trục van hoặc làm xê dịch vị trí cố định của bi bên trong.

• Vệ sinh xả cặn định kỳ: Đối với hệ thống nước giếng khoan hoặc nước có nhiều tạp chất, định kỳ 3 - 6 tháng cần mở van hết cỡ để dòng chảy tốc độ cao cuốn trôi các cặn canxi bám dính xung quanh bề mặt viên bi.

• Kiểm tra cảm quan bề mặt lớp mạ: Thường xuyên lau chùi bụi bẩn bám ngoài thân van bằng giẻ mềm, tránh dùng các chất tẩy rửa có tính axit mạnh chà xát lên thân van vì sẽ làm mòn lớp mạ niken bảo vệ.

Câu hỏi thường gặp về nickel ball valve

Nickel ball valve có tốt hơn van đồng thau thông thường không?

Chắc chắn tốt hơn về khả năng chống oxy hóa bề mặt. Van đồng thau mộc sau một thời gian gặp ẩm sẽ bị xỉn màu đen hoặc sùi gỉ xanh (đồng cacbonat), gây mất thẩm mỹ và có thể thôi nhiễm vào nguồn nước. Lớp mạ niken giúp van loại bỏ hoàn toàn nhược điểm này, giữ van luôn sáng bóng và an toàn.

Lớp mạ niken bên trong lòng van có bị bong tróc theo thời gian không?

Nếu sản phẩm được chế tạo theo công nghệ mạ điện hoặc mạ hóa học tiêu chuẩn của các hãng uy tín, lớp niken sẽ liên kết phân tử cực kỳ chặt chẽ với cốt kim loại nền, không thể bị bong tróc trong môi trường dòng chảy thông thường, trừ khi bị cào xước bởi các hạt rắn, cát đá lớn lẫn trong nước.

Có thể dùng van bi mạ niken cho đường ống nước nóng năng lượng mặt trời không?

Hoàn toàn được. Các dòng van bi mạ niken sử dụng đệm làm kín Teflon (PTFE) có khả năng chịu nhiệt độ lên đến 120°C, đáp ứng hoàn hảo yêu cầu nhiệt độ của hệ thống nước nóng năng lượng mặt trời hoặc bình nóng lạnh gia đình.

Van bi mạ niken có thể ứng dụng cho hệ thống khí nén công nghiệp không?

Rất tốt. Nhờ lòng van láng mịn sau khi mạ niken, van không sinh ra các mạt gỉ sét như van thép, giúp bảo vệ các thiết bị xylanh, van điều áp phía sau hệ thống khí nén không bị kẹt hay hư hỏng.

Bao lâu thì nhà máy nên tiến hành thay mới một chiếc nickel ball valve?

Nếu chọn đúng dải áp lực, nhiệt độ phù hợp và nguồn nước sạch tiêu chuẩn, một chiếc van bi mạ niken chất lượng cao có tuổi thọ vận hành rất bền bỉ, có thể hoạt động ổn định từ 7 đến 12 năm mới cần thay thế vòng đệm hoặc đổi van mới.

Kết luận

Tóm lại, trong bối cảnh tối ưu hóa chi phí đầu tư nhưng vẫn phải đảm bảo các tiêu chuẩn kỹ thuật khắt khe về độ bền và an toàn, nickel ball valve hoàn toàn là một giải pháp cực kỳ xứng đáng để lựa chọn. Sự kết hợp hoàn hảo giữa mức giá thành hợp lý, khả năng chống gỉ sét ưu việt ngoại hình sáng bóng thẩm mỹ cao và tính đa dụng giúp thiết bị này chiếm trọn niềm tin của các kỹ sư cơ điện hiện nay.
