5 16 ball valve là gì?

5 16 ball valve là gì? Trong các giải pháp thiết kế cơ khí và hệ thống truyền dẫn chất lưu hiện đại, không phải lúc nào các dòng van công nghiệp hạng nặng cũng là ưu tiên số một. Ngược lại, ở những không gian giới hạn đòi hỏi sự tinh vi, chính xác cao, các linh kiện phân khúc vi mô mới chính là nhân tố quyết định hiệu suất vận hành. Đó là lý do vì sao dòng van bi cỡ nhỏ như 5/16 ball valve ngày càng được giới kỹ sư và cộng đồng chế tạo tìm kiếm rộng rãi trên thị trường.

Sở hữu kích thước lòng ống danh nghĩa đặc thù, loại phụ kiện này được ứng dụng cực kỳ linh hoạt trong các kịch bản:

• Hệ thống điều khiển khí nén (Pneumatic): Dẫn động các cơ cấu xylanh cấp phôi vi mô hoặc điều áp tự động.

• Hệ thống nước mini và lọc nước: Điều tiết dòng nước sạch cho các thiết bị phân phối công suất nhỏ.

• Các dự án tự chế DIY: Lắp đặt mô hình, hệ thống tưới tiêu sân vườn quy mô nhỏ hoặc thiết bị gia dụng.

• Hệ thống truyền dẫn nhiên liệu và chất lỏng lưu lượng thấp: Quản lý dòng dầu, dòng khí trong các phòng thí nghiệm hoặc cơ cấu cơ khí chính xác.

Mặc dù có nhu cầu rất cao, trên thực tế nhiều kỹ thuật viên vẫn mắc các lỗi cơ bản khi chọn mua thiết bị này do nhầm lẫn các quy chuẩn kích thước ren và ống nối. Việc chọn sai kích thước hạt định vị hoặc sai bước ren của van sẽ ngay lập tức dẫn đến hiện tượng rò rỉ áp suất nghiêm trọng, sụt giảm lưu lượng dòng chảy ngoài ý muốn và hoàn toàn không thể tương thích cơ học với hệ thống fitting sẵn có.

5 16 ball valve là gì?

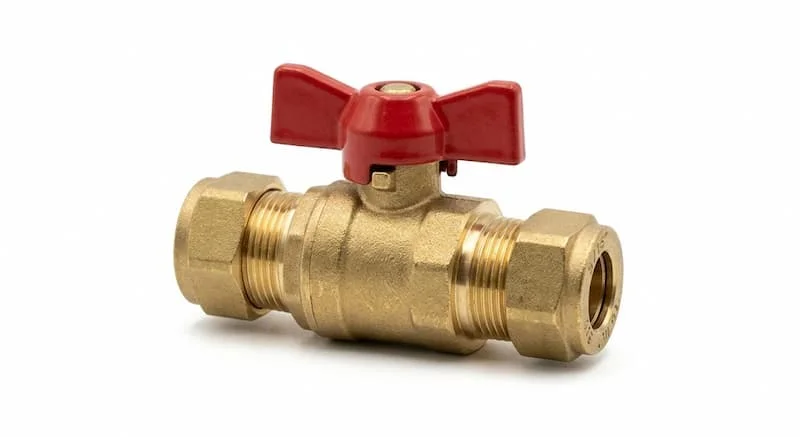

Định nghĩa chuẩn: 5/16 ball valve (van bi 5/16 inch) là dòng van chặn cơ học thuộc nhóm tiểu kích thước, sở hữu đường kính danh nghĩa của cổng dòng chảy hoặc đầu nối quy ước đạt 5/16 inch (tương đương khoảng 7.94mm). Phụ kiện này vận hành bằng cơ chế xoay viên bi khoét lỗ để thực hiện chức năng đóng mở hoàn toàn hoặc tiết lưu dòng chảy của khí nén, nước, xăng dầu hoặc hóa chất nhẹ trong các hệ thống đường ống kích thước vi mô.

Nguyên lý hoạt động của 5 16 ball valve

Về mặt động lực học chất lưu, cơ chế vận hành của dòng van này tuân thủ nghiêm ngặt nguyên lý cắt dòng vuông góc thông qua các bộ phận phối hợp đồng bộ:

Cơ chế xoay một phần tư vòng (Quarter Turn)

Khi người vận hành tác động lực vào tay gạt hoặc núm xoay, một mô-men xoắn được truyền qua trục van (stem) xuống bộ phận cốt lõi của hệ thống là viên bi đục lỗ (ball core). Toàn bộ hành trình thay đổi trạng thái của lưu chất từ đóng hoàn toàn sang mở hoàn toàn chỉ mất một góc xoay đúng 90 độ, giúp van đạt tốc độ phản hồi dòng chảy cực kỳ nhanh chóng.

Kiểm soát dòng chảy linh hoạt (Flow Control)

• Khi van mở: Lỗ xuyên tâm của viên bi xoay trùng khít với trục chuyển động của đường ống, cho phép khí nén hoặc chất lỏng đi qua lòng van một cách trơn tru, giảm thiểu độ sụt áp cục bộ.

• Khi van đóng: Viên bi quay một góc vuông để vách trơn không khoét lỗ chắn trực diện dòng lưu chất. Áp lực của lưu chất sẽ ép chặt mặt bi vào bệ đỡ polymer, triệt tiêu hoàn toàn khả năng thẩm thấu của chất lưu qua đường ống.

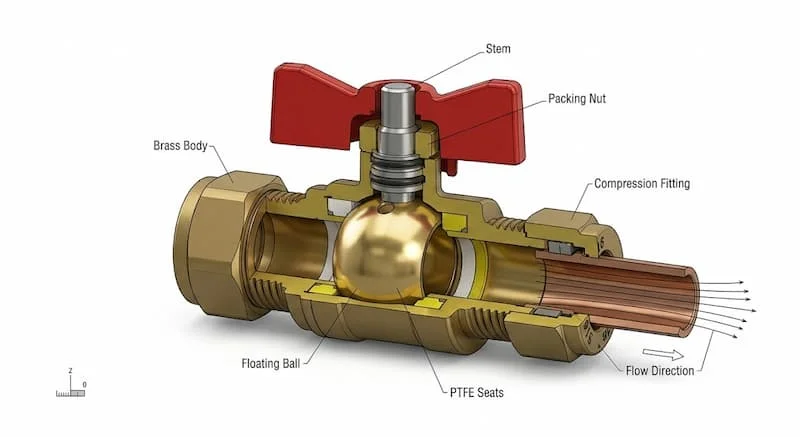

Cấu tạo 5 16 ball valve

Một sản phẩm 5 16 ball valve chất lượng cao đảm bảo độ kín tuyệt đối dưới áp suất cao thường được cấu thành từ các bộ phận cơ khí vi mô sau:

• Thân van (Body): Phần khung xương bao bọc chịu lực ngoài, đúc hoặc rèn nguyên khối từ đồng thau hoặc inox để cách ly lưu chất.

• Viên bi (Ball): Quả cầu đục lỗ xuyên tâm, gia công bóng láng bề mặt để giảm ma sát cơ học khi tiếp xúc vòng đệm.

• Bệ đỡ van (Seat): Vòng làm kín ôm sát viên bi, thường làm bằng vật liệu nhựa kỹ thuật PTFE (Teflon) giúp van chịu nhiệt tốt và không bị mài mòn.

• Trục van (Stem): Chi tiết kết nối lực cơ học từ tay gạt xuống viên bi van.

• Tay gạt / Núm vặn (Handle): Thường có dạng tay gạt bướm (butterfly handle) hoặc tay gạt thẳng bọc nhựa mini để tiết kiệm không gian lắp đặt.

• Vòng bít cổ van (Seal): Gioăng cao su cao cấp (O-ring EPDM hoặc Viton) chống rò rỉ lưu chất dọc theo trục van lên trên.

• Đầu nối tích hợp (Connector): Phần đuôi van được hoàn thiện dưới dạng ren, đuôi chuột hoặc ngàm nối nhanh để liên kết trực tiếp vào hệ thống ống.

Các loại 5 16 ball valve phổ biến hiện nay

Dựa trên bản chất của môi chất vận hành cũng như phương pháp đi đường ống tại công trình, dòng van bi cỡ nhỏ này được phân loại như sau:

Phân loại theo vật liệu chế tạo

• Brass (Đồng thau): Khả năng chịu lực cơ học tốt, không bị gỉ xanh khi gặp ẩm, là lựa chọn kinh tế hàng đầu cho đường dẫn khí nén nhà xưởng và đường nước sinh hoạt.

• Stainless Steel (Inox 304/316): Chống ăn mòn hóa chất tuyệt vời, độ cứng cơ học siêu cao, chuyên dùng trong y tế, thực phẩm hoặc môi trường có tính axit.

• PVC / Plastic (Nhựa): Trọng lượng nhẹ, chống ăn mòn muối biển tuyệt đối, thích hợp cho hệ thống nuôi thủy hải sản, bể cá cảnh.

• Plated Metal (Kim loại mạ): Cốt đồng thau hoặc thép được xử lý bề mặt bằng mạ niken hoặc crom, giúp gia tăng độ cứng bề mặt và tăng tính thẩm mỹ cao cho thiết bị.

Phân loại theo kết cấu đầu kết nối (Fitting Type)

• Threaded (Nối ren): Tiện ren tiêu chuẩn NPT hoặc G ở hai đầu, kết nối khít khao với các đầu nối ren đồng tiêu chuẩn.

• Compression (Nối hạt bắp): Sử dụng vòng đệm hạt bắp siết bằng đai ốc, chuyên dùng cố định trực tiếp vào ống đồng hoặc ống nhựa cứng chịu áp lực cao.

• Hose Barb (Đuôi chuột): Đầu nối có các khía gai dạng đuôi chuột, dùng để đút thẳng vào lòng ống nhựa mềm hoặc ống cao su, sau đó cố định bằng đai siết (nhê).

• Push-fit (Nối nhanh): Tích hợp ngàm giữ cơ học ngậm chặt ống khi ấn nhẹ, thường dùng cho các đường ống dẫn nước của máy lọc nước tinh khiết hoặc hệ thống phun sương.

Thông số kỹ thuật cần lưu ý khi chọn mua

Trước khi duyệt danh mục vật tư cho hệ thống, bạn cần đồng bộ hóa toàn bộ các thông số cơ lý tính sau:

• Kích cỡ danh định: 5/16 inch (Đường kính định danh tương đương ống ngoài hoặc ống trong dải xấp xỉ 8mm).

• Giới hạn áp suất (Pressure Rating): Thông thường các dòng van đồng mini chịu áp từ 150 PSI đến 300 PSI (hoặc lên đến 600 PSI đối với dòng van inox cao cấp).

• Nhiệt độ vận hành (Temperature): Dao động từ -10°C đến 100°C tùy thuộc hoàn toàn vào giới hạn chịu nhiệt của ron cao su và seat PTFE bên trong.

• Lưu lượng đỉnh (Flow): Thiết kế lòng van Full Port (lòng vách trơn không giảm) hoặc Standard Port (lòng hẹp hơn một cấp để tăng vận tốc khí).

• Kiểu cổng van (Port Type): Van 2 cửa (2-way) cho đóng cắt cơ bản hoặc van 3 cửa (3-way) cho nhiệm vụ chuyển hướng dòng lưu chất.

5 16 ball valve khác 1/4 và 3/8 thế nào?

Trong phân khúc phụ kiện đường ống hệ inch cỡ nhỏ, ba kích thước 1/4", 5/16" và 3/8" thường xuyên gây nhầm lẫn cho người mua. Dưới đây là bảng định vị kỹ thuật giúp bạn phân biệt:

Tại sao cần chọn đúng kích thước size 5/16?

Việc chọn lựa phụ kiện đo lường và đóng cắt chất lưu theo cảm tính hoặc "đo đại" bằng mắt thường sẽ mang lại những tổn thất nghiêm trọng cho hoạt động của toàn bộ mạng lưới đường ống.

Khi bạn chọn đúng thiết bị 5/16 ball valve cho một đường ống đồng phi 8mm, toàn bộ hệ thống sẽ đạt trạng thái khớp khít đầu nối một cách tuyệt đối. Điều này giúp triệt tiêu hoàn toàn nguy cơ rò rỉ áp suất tại các điểm tiếp xúc cơ học, đảm bảo dòng khí nén hoặc chất lỏng di chuyển liên tục mà không bị thất thoát áp lực dọc tuyến ống.

Hơn thế nữa, kích thước lòng van đồng bộ với đường kính ống giúp dòng chảy được tối ưu hóa lưu lượng, không tạo ra các vùng xoáy áp suất đột ngột tại tâm van, từ đó giảm thiểu hiện tượng rung lắc và tiếng ồn cơ học khó chịu khi hệ thống vận hành ở công suất đỉnh.

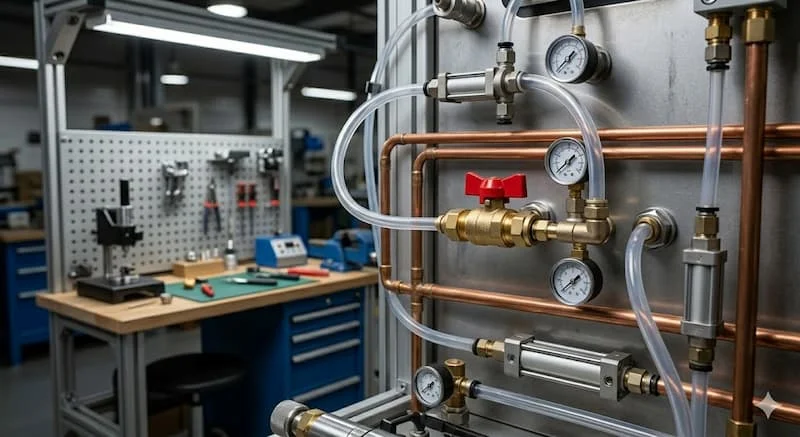

5 16 ball valve dùng ở đâu trong thực tế?

Nhờ thiết kế hình học nhỏ gọn và khả năng đóng chặn dòng năng lượng đáng tin cậy, dòng van này xuất hiện tại rất nhiều vị trí quan trọng:

• Hệ thống tự động hóa khí nén (Pneumatic): Điều tiết luồng khí cấp vào các xylanh kẹp, hệ thống đầu phun sơn tự động trong các nhà máy lắp ráp điện tử.

• Đường dẫn nhiên liệu động cơ (Fuel line): Kiểm soát dòng xăng, dầu đi vào bộ chế hòa khí của các động cơ máy nén, máy phát điện dự phòng mini hoặc xe cơ giới.

• Hệ thống cung cấp đồ uống (Beverage system): Quản lý dòng chảy của bia, nước ngọt, khí CO2 trong các máy pha chế nước giải khát tự động tại các nhà hàng.

• Dự án chế tạo cơ khí DIY: Lắp đặt trong các mô hình robot thủy lực, hệ thống tưới phun sương thông minh cho vườn lan sân thượng.

• Mạng lưới làm mát bằng chất lỏng (Cooling): Điều phối dung dịch làm mát cho các khối tản nhiệt của máy tính PC cấu hình cao hoặc máy khắc laser công nghiệp mini.

Khi nào nên dùng 5 16 ball valve?

Bạn nên ưu tiên đưa thiết bị này vào bản vẽ kỹ thuật khi thiết kế hệ thống đường ống có kích thước đường kính nhỏ (dưới 10mm) và yêu cầu lưu lượng dòng chảy ở mức thấp đến trung bình.

Đồng thời, chiếc van bi một phần tư vòng này là giải pháp không thể thay thế khi không gian vận hành xung quanh cực kỳ chật hẹp, đòi hỏi một cơ cấu đóng mở nhanh chóng, trực quan chỉ bằng một cái gạt nhẹ ngón tay. Đối với các hệ thống điều khiển mô hình mini tự động hóa cao, đây chính là mắt xích gác cổng tối ưu cả về chi phí lẫn công năng.

Sai lầm thường gặp khi sử dụng

• Nhầm lẫn tai hại giữa size 5/16 và 3/8: Do hai kích thước này chỉ lệch nhau khoảng hơn 1.5mm, nhiều thợ lắp đặt thường mua nhầm, dẫn đến việc không thể nhét vừa ống vào đầu nối hạt bắp hoặc siết bu-lông bị lỏng hoàn toàn.

• Lựa chọn sai tiêu chuẩn bước ren: Vặn cố đầu van ren tiêu chuẩn Mỹ (NPT - ren côn) vào lỗ ren tiêu chuẩn Châu Âu (G - ren thẳng), làm cháy toàn bộ bước ren kim loại và gây rò rỉ khí áp cao.

• Sử dụng sai bản chất vật liệu với hóa chất mạnh: Lắp van bằng đồng thau (brass) vào đường ống dẫn các dung dịch axit mạnh hoặc chất tẩy rửa nồng độ cao, khiến thân van bị ăn mòn hóa học sinh ra các mảng muối đồng gỉ xanh bít chặt lòng van.

• Vận hành vượt quá áp lực định mức: Đưa van nhựa hoặc van đồng mini vào các hệ thống thủy lực dầu cao áp vượt quá 300 PSI, làm nứt vỡ lớp vỏ bảo vệ hoặc thổi bay bộ ron cao su làm kín trục van.

Cách chọn 5 16 ball valve đúng kỹ thuật

Để tránh lãng phí chi phí mua sắm vật tư và đảm bảo an toàn thi công, hãy áp dụng bộ checklist 5 bước nghiêm ngặt sau:

1. Xác định chính xác loại lưu chất chuyển động: Lưu chất là khí nén sạch, nước, dầu hóa học hay nhiên liệu xăng để chọn vật liệu thân van phù hợp (đồng, inox hay nhựa).

2. Ghi nhận thông số áp suất đỉnh và biên độ nhiệt: Đảm bảo áp suất vận hành thực tế không vượt quá 70% giới hạn phá hủy ghi trên thân van.

3. Lựa chọn đúng kiểu đầu nối tương thích cơ học: Hệ thống của bạn dùng ống mềm (chọn đầu đuôi chuột), ống đồng cứng (chọn đầu hạt bắp) hay ống PU khí nén (chọn đầu push-fit nối nhanh).

4. Kiểm tra không gian thao tác thực tế: Chọn van núm vặn cánh bướm nếu xung quanh có vách ngăn hẹp, chọn van tay gạt dài nếu cần lực thao tác nhẹ nhàng, dễ dàng.

Hướng dẫn lắp đặt và sử dụng đúng quy trình

Quy trình thi công lắp đặt van bi cỡ nhỏ cần sự tỉ mỉ để không làm biến dạng các chi tiết ren vi mô:

Bước 1: Đo đạc kích thước và cắt vát đầu ống

Sử dụng kéo cắt ống chuyên dụng để cắt mặt cắt ống vuông góc 90 độ. Tiến hành loại bỏ sạch hoàn toàn bavia bám ở đầu ống để tránh làm rách gioăng cao su khi đút vào lòng van.

Bước 2: Chuẩn bị fitting đầu nối và vật liệu làm kín

Nếu là van nối ren, tiến hành quấn băng tan (cao su non) quanh ren ngoài từ 3 - 5 vòng mịn. Nếu là van nối hạt bắp, xỏ đai ốc và vòng bắp đồng vào đầu ống theo đúng thứ tự kỹ thuật.

Bước 3: Thao tác kết nối nhẹ nhàng, đúng lực

Đưa đầu ống vào sát khấc chặn trong lòng van. Sử dụng cờ-lê siết đai ốc vừa đủ lực đến khi cảm thấy nặng tay. Tuyệt đối không dùng lực kìm búa quá mạnh vì thân van cỡ nhỏ rất dễ bị nứt, cháy ren nếu chịu lực vặn quá tải.

Bước 4: Thử áp nghiệm thu hệ thống

Mở nguồn cấp khí nén hoặc chất lưu từ từ. Thoa một ít nước xà phòng loãng lên các điểm nút giao kết nối. Nếu không xuất hiện bong bóng sủi lên, mối nối đã đạt độ kín tiêu chuẩn và sẵn sàng vận hành chính thức.

Lưu ý khi sử dụng lâu dài

• Không đóng mở van một cách đột ngột: Đối với các đường dẫn chất lỏng áp lực cao, thao tác gạt tay van quá nhanh có thể sinh ra hiện tượng búa nước cục bộ làm tụt đầu nối ống.

• Tránh xa các nguồn nhiệt độ cao trực tiếp: Nếu sử dụng van thân đồng hoặc vỏ nhựa, không lắp đặt van quá gần các đường ống xả nhiệt hoặc máy hàn dòng chảy vì nhiệt lượng lớn sẽ làm nóng chảy hoặc lão hóa sớm vòng đệm PTFE.

• Thực hiện chế độ bảo trì xả cặn định kỳ: Đối với các đường dẫn nước mini, định kỳ 6 tháng nên gạt mở van hoàn toàn nhiều lần để dòng lưu chất cuốn trôi các mảng bám canxi ngưng tụ xung quanh bệ đỡ viên bi van, giữ cho van không bị kẹt cơ học.

Câu hỏi thường gặp về 5 16 ball valve

5 16 ball valve có thể ứng dụng hoàn hảo cho hệ thống khí nén không?

Hoàn toàn xuất sắc. Đây là một trong những kích thước van tiêu chuẩn công nghiệp dành cho các nhánh chia khí nén kích thước nhỏ, tích hợp trên các cụm van xylanh tự động hóa nhờ khả năng đóng mở dứt khoát và chịu được áp lực khí nén thông dụng lên tới 10 - 15 bar.

Dòng van bi cỡ nhỏ này có dùng cho đường nước nóng được không?

Có thể, nhưng phụ thuộc hoàn toàn vào vật liệu đệm làm kín bên trong. Nếu van sử dụng bệ đỡ bằng nhựa PTFE (Teflon) cao cấp, thiết bị có thể chịu được nhiệt độ nước nóng lên tới 100°C. Tuyệt đối không sử dụng các dòng van nhựa PVC giá rẻ cho đường nước nóng vì nhựa sẽ bị mềm hóa và biến dạng gây rò rỉ dưới nhiệt độ cao.

Sự khác biệt cơ bản giữa kích thước 5/16 và 3/8 là gì?

Về mặt kích thước hình học, size 5/16 inch tương đương đường kính ~7.94mm, còn size 3/8 inch tương đương đường kính ~9.52mm. Do đó, dòng van 3/8" sẽ cho lưu lượng chất lưu đi qua lớn hơn, nhưng dòng van 5/16" lại chiếm ưu thế tuyệt đối về sự nhỏ gọn khi lắp đặt trong các không gian hộp kỹ thuật vi mô.

Giữa hai loại vật liệu đồng thau và inox, loại nào đáng mua hơn?

Nếu hệ thống của bạn chỉ truyền dẫn không khí thông thường, nước sạch hoặc dầu nhớt bôi trơn, van đồng thau (brass) là sự lựa chọn tối ưu vì giá thành phải chăng và độ bền cơ học vừa đủ. Chỉ khi bạn dùng cho các lưu chất đặc biệt như hóa chất ăn mòn, nước biển, hơi muối hoặc yêu cầu độ vệ sinh an toàn thực phẩm tuyệt đối, van inox mới thực sự cần thiết.

Tần suất bao lâu thì nhà máy nên tiến hành thay mới loại van này?

Trong điều kiện môi trường làm việc tiêu chuẩn, không có cặn bẩn hạt rắn và áp suất ổn định, một chiếc van bi mạ niken hoặc van đồng 5/16 chất lượng cao có thể hoạt động bền bỉ từ 5 đến 7 năm mà không cần thay thế hay sửa chữa chi tiết bên trong.

Kết luận

Tóm lại, 5 16 ball valve khẳng định vị thế là một giải pháp kiểm soát dòng chảy cực kỳ linh hoạt, đáng tin cậy và mang lại hiệu quả kinh tế cao cho mọi hệ thống đường ống cỡ nhỏ. Sự tổng hòa giữa kết cấu một phần tư vòng đóng mở nhanh chóng, dải vật liệu chế tạo phong phú cùng thiết kế lòng van tối ưu giúp thiết bị này trọn vẹn đáp ứng các tiêu chuẩn kỹ thuật khắt khe từ các mô hình DIY dân dụng cho đến dây chuyền tự động hóa công nghiệp.
