High pressure shut off valve là gì?

High pressure shut off valve là gì? Trong các ngành công nghiệp nặng, việc kiểm soát và vận hành lưu chất dưới áp lực lớn luôn đòi hỏi những tiêu chuẩn kỹ thuật khắt khe nhất. Mạng lưới đường ống thủy lực, khí nén cao áp hay hệ thống dẫn dầu không cho phép bất kỳ một sai sót nhỏ nào xảy ra. Tại môi trường khắc nghiệt này, một vết rò rỉ siêu vi cũng có thể biến thành một tia cắt lưu chất với vận tốc lớn, trực tiếp phá hủy các linh kiện xung quanh và đe dọa nghiêm trọng đến tính mạng con người.

Khi áp lực vượt mức thiết kế, nguy cơ hư hỏng toàn bộ cụm thiết bị hạ nguồn là rất cao nếu không có phương án kiểm soát chủ động. Chính vì vậy, hệ thống luôn cần một khả năng đóng ngắt cực nhanh và đạt độ kín khít tuyệt đối để cách ly vùng sự cố ngay lập tức. Các dòng van dân dụng hay van công nghiệp phổ thông hoàn toàn bất lực trước bài toán động lực học này. Thiết bị high pressure shut off valve ra đời như một giải pháp bắt buộc, được thiết kế chuyên biệt để kiểm soát và cô lập dòng chảy an toàn trong môi trường áp suất cao.

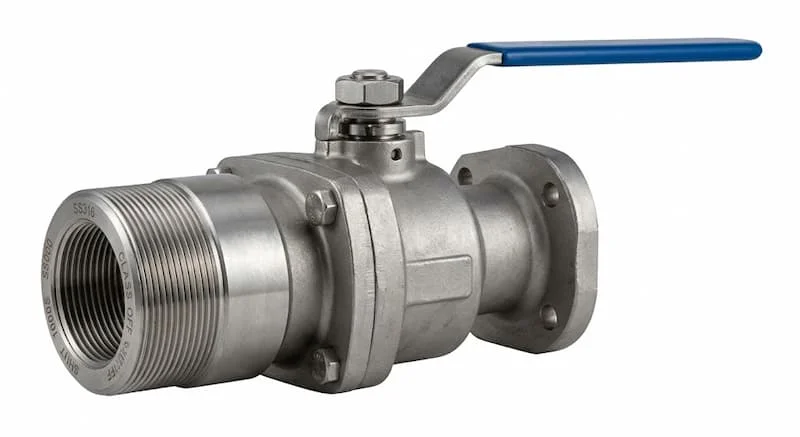

High pressure shut off valve là gì?

High pressure shut off valve là dòng van chặn chuyên dụng cấu trúc siêu bền, được thiết kế để đóng hoặc ngắt dòng lưu chất một cách dứt khoát trong các hệ thống đường ống vận hành ở dải áp suất cao. Thiết bị này giúp cô lập hoàn toàn tuyến ống phục vụ công tác bảo trì định kỳ, bảo vệ an toàn khẩn cấp và kiểm soát chính xác vận hành của toàn bộ hệ thống cơ khí.

Nguyên lý hoạt động của high pressure shut off valve

Về mặt cơ học chất lưu, van hoạt động dựa trên cơ chế tịnh tiến hoặc xoay góc để tạo ra rào cản vật lý vững chắc trước áp lực dòng chảy:

Cơ chế tác động động lực học (Stem & Actuator)

Khi người vận hành xoay tay gạt hoặc kích hoạt bộ truyền động (actuator), mô-men xoắn sẽ truyền cơ năng qua trục van (stem). Trục van dịch chuyển sẽ ép đĩa van hoặc bi van di chuyển trực diện vào vị trí của bệ đỡ (valve seat).

Kiểm soát và cô lập áp suất (Sealing & Pressure Isolation)

• Trạng thái đóng kín: Khi đĩa van ép chặt vào bệ đỡ làm kín (sealing), một cơ chế cơ học phản lực được thiết lập để chống lại áp suất của lưu chất. Toàn bộ dòng chảy áp suất cao bị chặn đứng hoàn toàn.

• Trạng thái cô lập: Cấu trúc hình học của lòng van giúp phân tách khoang áp suất (pressure isolation), giữ cho phần đường ống phía sau hạ nguồn hoàn toàn không còn áp lực, tạo điều kiện an toàn tuyệt đối cho kỹ thuật viên xử lý sự cố.

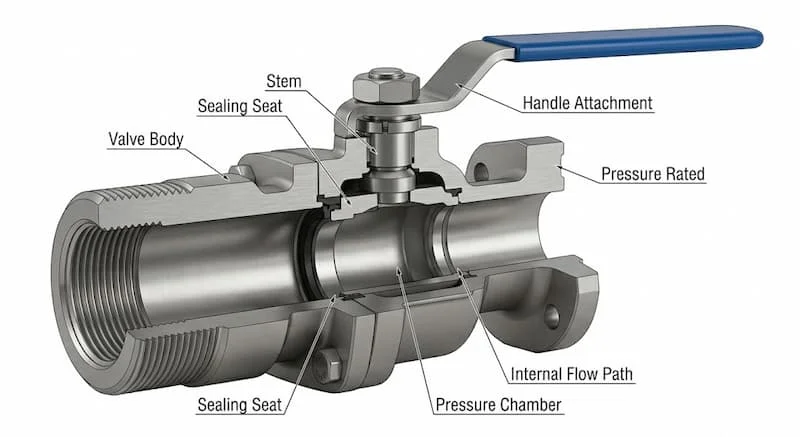

Cấu tạo của high pressure shut off valve

Để có thể đứng vững trước các cú sốc thủy lực và áp suất nén cực lớn, cấu trúc cơ khí của một sản phẩm high pressure shut off valve tiêu chuẩn luôn được tối ưu hóa đồng bộ:

• Thân van (Valve Body): Phần vỏ bọc chịu lực chính, đúc hoặc rèn nguyên khối với độ dày thành van vượt trội, chịu ứng suất kéo và ứng suất nén cực cao.

• Trục van (Stem): Thanh truyền lực cơ học bằng hợp kim siêu cứng, gia công ren chính xác cao để không bị biến dạng khi chịu áp lực dội ngược.

• Bệ đỡ làm kín (Sealing Seat): Thường sử dụng các vòng đệm kim loại (Metal-to-Metal) hoặc các polyme kỹ thuật độ cứng cao như PEEK, đảm bảo độ khít tuyệt đối.

• Bộ truyền động (Actuator): Tay gạt cơ, bộ truyền động khí nén hoặc điện giúp sinh lực đóng van nhanh chóng đối với các size van lớn.

• Khoang áp lực (Pressure Chamber): Lòng trong của van được thiết kế thủy động học trơn tru để giảm hiện tượng tạo xoáy và xâm thực dòng lưu chất.

• Đầu kết nối (Connection Ends): Thường là các đầu kết nối ren dày, mặt bích áp lực cao hoặc đầu hàn bọc để triệt tiêu hoàn toàn điểm hở.

Các loại high pressure shut off valve phổ biến

Dựa vào mục đích vận hành, điều kiện mặt bằng kỹ thuật và bản chất môi chất, van được chia thành các nhóm chính:

Phân loại theo cơ chế vận hành điều khiển

• Manual Valve (Van vận hành thủ công): Sử dụng tay gạt hoặc vô lăng cơ học, kết cấu đơn giản, độ tin cậy cao, phù hợp cho các vị trí ít phải thao tác.

• Pneumatic Valve (Van điều khiển khí nén): Tận dụng áp lực khí nén để đóng ngắt với tốc độ cực nhanh (trong vài phần mười giây), ưu tiên cho các hệ thống ngắt khẩn cấp (ESD).

• Hydraulic Valve (Van điều khiển thủy lực): Tạo ra lực đóng van siêu mạnh nhờ áp lực dầu thủy lực, chuyên dùng cho các đường ống dẫn dầu thô mác cao.

• Electric Valve (Van điều khiển điện): Tích hợp động cơ điện kết nối trực tiếp với tủ điều khiển trung tâm PLC, giúp quản lý vận hành từ xa linh hoạt.

Phân loại theo vật liệu chế tạo cơ khí

• Stainless Steel (Inox 316/316L): Khả năng chống oxy hóa tuyệt đối, chống mài mòn hóa chất, ứng dụng phổ biến trong môi trường biển và hóa chất.

• Forged Steel (Thép rèn): Cấu trúc phân tử kim loại cực kỳ chặt chẽ qua quá trình rèn áp lực, chịu sốc nhiệt và chống nứt vỡ tốt nhất.

• Brass Alloy (Hợp kim đồng thau chịu áp): Chuyên dùng cho các ứng dụng đo lường, hệ thống gas và khí nén quy mô nhỏ.

• Carbon Steel (Thép carbon): Độ bền cơ học cao, chịu tải tốt, giải pháp tối ưu cho đường ống hơi nóng và dầu mỏ công nghiệp nặng.

Phân loại theo chuẩn kết nối đường ống

• Threaded (Kết nối ren cao áp): Thường dùng ren tiêu chuẩn NPT chịu áp suất từ 3000 PSI đến 10000 PSI cho ống nhỏ.

• Flanged (Kết nối mặt bích): Kết nối bằng bu-lông cường độ cao theo các tiêu chuẩn Class 600, Class 900 hay Class 1500.

• Welded (Kết nối hàn): Hàn đối đầu (Butt-weld) hoặc hàn bọc (Socket-weld), loại bỏ hoàn toàn nguy cơ rò rỉ qua mối nối ren hoặc gioăng bích.

Thông số kỹ thuật cần quan tâm khi lựa chọn

Một kỹ sư cơ khí chuyên nghiệp cần bóc tách kỹ lưỡng các thông số sau của thiết bị trước khi đưa vào lắp đặt thực tế:

• Cấp áp suất định mức (Pressure Rating): Đo bằng Bar, PSI hoặc Class (Ví dụ: 3000 PSI, 6000 PSI, 10000 PSI).

• Giới hạn nhiệt độ (Temperature Range): Khả năng chịu nhiệt của van, ảnh hưởng trực tiếp bởi vật liệu của vòng bít làm kín.

• Kích cỡ đường ống (Size): Từ các kích thước micro tiêu chuẩn đến các đường kính lớn trong công nghiệp truyền dẫn.

• Hệ số lưu lượng (Flow Coefficient - Cv/Kv): Chỉ số thể hiện năng suất dòng chảy đi qua van khi mở hoàn toàn.

• Tiêu chuẩn làm kín (Sealing Standard): Đạt các cấp độ như API 598 hoặc ISO 5208 nhằm bảo đảm tỷ lệ rò rỉ bằng không.

High pressure shut off valve khác ball valve thông thường thế nào?

Để tránh việc ứng dụng sai công năng gây nguy hiểm cho công trình, bảng so sánh dưới đây bóc tách sự khác biệt bản chất kỹ thuật:

Tại sao van áp suất cao cần độ kín đặc biệt?

Dưới áp lực vận hành lên tới hàng trăm bar, các phân tử lưu chất luôn tìm kiếm những điểm xung yếu nhất trên bề mặt tiếp xúc để thoát ra ngoài. Nếu bệ đỡ và đĩa van không đạt độ phẳng mịn và khít khao ở mức tuyệt đối, áp lực lớn sẽ nhanh chóng tạo ra hiện tượng "luồng lách", mài vẹt bề mặt tạo thành các rãnh cắt sâu, khiến van bị hỏng hoàn toàn chỉ sau vài lần đóng mở.

Đồng thời, đối với các hệ thống dẫn khí độc, hydro hay xăng dầu, độ kín khít đặc biệt là yêu cầu chống nổ tiên quyết của nhà máy. Van kín tuyệt đối giúp cô lập áp suất dòng chảy, ngăn ngừa hiện tượng tích áp ngược, từ đó bảo vệ thiết bị đo lường nhạy cảm ở phía sau và đảm bảo an toàn vận hành liên tục cho toàn bộ dây chuyền sản xuất.

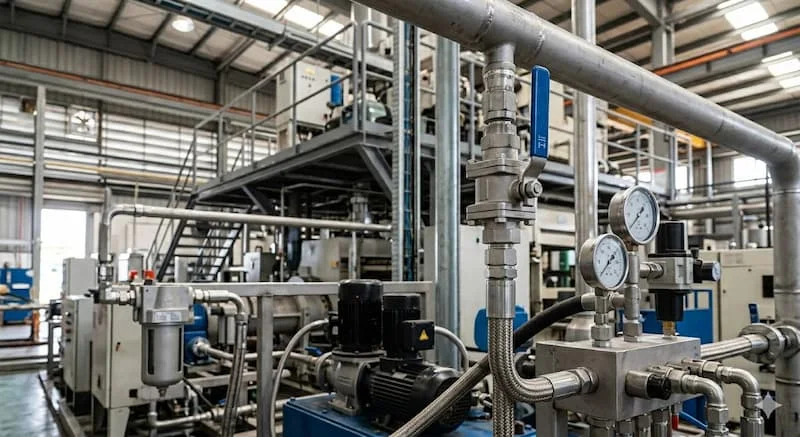

High pressure shut off valve dùng ở đâu trong thực tế?

Thiết bị này đóng vai trò gác cổng an toàn trong hàng loạt hệ thống áp lực trọng điểm:

• Ngành khai thác dầu khí (Oil & Gas): Lắp đặt tại các cụm cây thông đầu giếng, đường ống dẫn dầu thô cao áp và trạm phân phối khí tự nhiên.

• Trạm nguồn thủy lực hạng nặng: Kiểm soát dòng dầu thủy lực áp lực cao để điều khiển các cơ cấu máy ép, máy dập kim loại công suất lớn.

• Hệ thống khí nén cao áp: Sử dụng trong các trạm nạp khí sấy khô, khí nitơ, argon phục vụ công nghệ hàn cắt chất lượng cao.

• Hệ thống hơi quá nhiệt (Superheated Steam): Xuất hiện tại các lò hơi nhà máy nhiệt điện, phân phối năng lượng nhiệt áp suất cao.

• Nhà máy hóa chất ăn mòn (Chemical Plant): Cô lập dòng lưu chất phản ứng có áp suất lớn, ngăn ngừa rò rỉ hóa chất độc hại ra môi trường.

Khi nào cần dùng van shut off áp cao?

Bạn bắt buộc phải trang bị thiết bị này khi thông số thiết kế đường ống vượt qua dải áp suất thông dụng của các dòng van tiêu chuẩn (thường là trên 40 Bar). Van cũng là lựa chọn tối cao khi môi trường vận hành có sự kết hợp đồng thời giữa áp suất lớn và nhiệt độ cao, hoặc khi quy trình an toàn của nhà máy yêu cầu hệ thống shutdown khẩn cấp để bảo vệ vùng lõi khi xảy ra sự cố đột xuất. Trong các môi trường nguy hiểm dễ cháy nổ, đây là linh kiện không thể thay thế trên bảng vẽ kỹ thuật.

Sai lầm thường gặp khi sử dụng van cao áp

• Sử dụng van thường cho hệ áp cao: Cố tình lắp van bi đồng dân dụng vào đường ống khí nén 100 Bar vì thấy vừa kích thước ren. Việc này sẽ làm nổ tung van ngay khi mở nguồn khí, gây tai nạn khốc liệt.

• Chọn sai vật liệu đệm làm kín: Dùng ron nhựa mềm chịu nhiệt kém cho đường dầu nóng cao áp, khiến ron bị chảy nhão sau vài giờ chạy máy, gây rò rỉ toàn tuyến.

• Hoàn toàn bỏ qua công tác kiểm tra seal định kỳ: Van chịu áp lực đóng mở liên tục nhưng không được kiểm tra độ mài mòn mặt bít, dẫn đến tình trạng van đóng không kín hoàn toàn.

• Lắp đặt sai hướng mũi tên chỉ dòng chảy: Thân van cao áp thường có thiết kế định hướng lực ép áp suất. Lắp ngược chiều làm áp lực lưu chất đẩy ngược đĩa van lên, làm mất tác dụng chặn dòng và giảm tuổi thọ van.

Cách chọn high pressure shut off valve đúng kỹ thuật

Để đảm bảo chọn mua đúng chủng loại vật tư, bộ phận mua hàng và kỹ sư dự án cần bám sát checklist sau:

1. Xác định chính xác áp suất làm việc đỉnh (Peak Pressure): Chọn van có áp suất định mức lớn hơn áp suất vận hành tối đa của hệ thống ít nhất là 30% để dự phòng xung áp.

2. Xác định biên độ nhiệt độ của môi chất: Đảm bảo vật liệu thân van và gioăng chịu được dải nhiệt độ vận hành không bị biến tính cơ học.

3. Phân tích đặc tính lý hóa của lưu chất: Lưu chất có tính ăn mòn không, có chứa hạt rắn gây mài mòn không để quyết định chọn thân inox hay thép rèn, đệm kín kim loại hay đệm polyme cứng.

4. Đồng bộ tiêu chuẩn kết nối: Tra cứu chính xác bước ren (NPT, BSPT) hoặc cấp áp lực mặt bích để đảm bảo việc kết nối cơ học khít khao tuyệt đối tại công trường.

Hướng dẫn lắp đặt đúng quy trình kỹ thuật

Quy trình lắp đặt van cao áp đòi hỏi sự chuẩn xác trong từng thao tác cơ khí:

Bước 1: Kiểm tra áp suất toàn hệ thống và vệ sinh ống

Khóa toàn bộ nguồn cấp áp lực trước vị trí thi công, xả hết áp suất tồn dư trong ống về mức 0. Dùng dung dịch làm sạch xịt rửa lòng ống chờ để loại bỏ hoàn toàn mạt sắt, bavia xỉ hàn - những tác nhân hàng đầu gây xước bệ đỡ van.

Bước 2: Định vị hướng lắp và căn tâm cơ học

Đối chiếu mũi tên trên thân van với hướng di chuyển của lưu chất. Tiến hành căn chỉnh tim ống và tim van thẳng hàng tuyệt đối, tránh hiện tượng lệch tâm gây ứng suất bẻ gãy cổ van khi siết bu-lông.

Bước 3: Thao tác siết lực đồng đều theo tiêu chuẩn

Đối với van nối ren, sử dụng keo khóa ren cao áp chịu lực. Đối với van mặt bích, tiến hành siết đai ốc đối xứng theo hình ngôi sao bằng cờ-lê lực đúng thông số khuyến cáo của nhà sản xuất, tuyệt đối không siết quá tay làm cháy ren hoặc biến dạng gioăng chì.

Bước 4: Thử nghiệm áp lực kín (Hydrostatic Test)

Bơm lưu chất thử nghiệm vào hệ thống, tăng áp suất lên từ từ theo từng nấc (25%, 50%, 100% áp suất thiết kế). Kiểm tra cảm quan và dùng thiết bị đo rò rỉ chuyên dụng tại các điểm nối mặt van để đảm bảo độ kín tuyệt đối trước khi bàn giao đưa vào vận hành.

Lưu ý khi sử dụng lâu dài

• Tuyệt đối tránh hiện tượng vượt áp định mức: Theo dõi sát sao đồng hồ đo áp suất trước van, không để áp suất đỉnh vượt quá thông số ghi trên catalogue sản phẩm.

• Lên lịch kiểm tra seal làm kín định kỳ: Định kỳ tháo gỡ hoặc kiểm tra ngoại quan bít cổ trục van để phát hiện sớm các dấu hiệu lão hóa vật liệu.

• Xả cặn và vệ sinh hệ thống thường xuyên: Lắp đặt lọc chữ Y phía trước van cao áp để ngăn chặn các hạt hạt rắn li ti lọt vào cào xước lòng van khi thực hiện thao tác đóng ngắt.

Câu hỏi thường gặp về high pressure shut off valve

High pressure shut off valve có thể chịu được áp suất vận hành tối đa là bao nhiêu?

Tùy thuộc vào thiết kế và vật liệu chế tạo, các dòng high pressure shut off valve bằng thép rèn hoặc inox cao cấp có thể chịu được áp suất vận hành cực kỳ ấn tượng, phổ biến từ 3000 PSI, 6000 PSI cho đến hơn 10000 PSI (tương đương khoảng 700 Bar), đáp ứng hoàn hảo các hệ thống thủy lực siêu cao áp.

Có thể sử dụng van áp cao này cho môi trường khí nén được không?

Hoàn toàn xuất sắc. Thiết bị được ứng dụng rất nhiều trong các trạm nạp khí nén áp lực cao. Tuy nhiên, khi dùng cho môi trường khí, bạn cần ưu tiên chọn dòng van có đệm làm kín bằng polyme siêu cứng (như PEEK) để đảm bảo độ kín khít giữa các phân tử khí tốt hơn so với đệm kim loại trần.

Giữa van chất liệu inox và thép rèn, loại nào tốt hơn?

Không có loại nào tốt hơn tuyệt đối, chỉ có loại phù hợp hơn với môi trường thực tế. Van inox (Stainless Steel) chiếm ưu thế tuyệt đối về khả năng chống rỉ sét và ăn mòn hóa chất, rất thích hợp cho ngành lọc hóa dầu, hóa chất. Van thép rèn (Forged Steel) lại vượt trội về độ dẻo dai cơ học, khả năng chịu sốc nhiệt tốt và giá thành kinh tế hơn, là lựa chọn số một cho các đường ống hơi nóng cao áp.

Tần suất bảo trì định kỳ cho dòng van cao áp này là bao lâu?

Trong điều kiện vận hành công nghiệp liên tục, khuyến cáo nên tiến hành kiểm tra bảo trì cảm quan và đo độ kín định kỳ 6 tháng một lần. Sau mỗi 12 đến 24 tháng, tùy thuộc vào tần suất đóng ngắt, nên tháo van để kiểm tra chi tiết lòng van và thay thế các vòng đệm cao su bít cổ trục để đảm bảo an toàn tuyệt đối.

Tôi có thể dùng van cao áp này để thay thế cho van bi thông thường không?

Về mặt kỹ thuật, van cao áp hoàn toàn có thể thay thế và hoạt động xuất sắc trong hệ thống áp suất thấp của van thông thường. Tuy nhiên, về mặt kinh tế, đây là sự lãng phí rất lớn vì giá thành của một chiếc van cao áp đắt hơn rất nhiều so với van thông thường do chi phí vật liệu chịu lực và công nghệ gia công chính xác. Do đó, chỉ nên sử dụng đúng vị trí thiết kế để tối ưu chi phí đầu tư.

Kết luận

Nhìn nhận một cách tổng quan dưới góc độ an toàn kỹ thuật và hiệu quả vận hành công nghiệp, việc đầu tư trang bị high pressure shut off valve cho các hệ thống áp lực lớn là điều cực kỳ cần thiết. Thiết bị đóng vai trò là chốt chặn vững chắc giúp tăng độ an toàn lao động, chống rò rỉ môi chất lỏng và khí độc hại, bảo vệ các cụm máy móc đắt tiền phía sau khỏi các cú sốc áp suất nguy hiểm, từ đó giúp toàn bộ nhà máy duy trì trạng thái vận hành ổn định lâu dài.
