Gv valve là gì?

Gv valve là gì? Trong sơ đồ thiết kế và vận hành các nhà xưởng, trạm năng lượng hay mạng lưới đường ống lưu chất, việc duy trì một dòng chảy ổn định là bài toán sống còn. Các kỹ sư vận hành luôn cần kiểm soát dòng chảy chính xác để đảm bảo dây chuyền hoạt động đúng công suất thiết kế. Tùy thuộc vào từng phân đoạn của quy trình, hệ thống sẽ cần đóng/mở hoặc điều tiết lưu chất một cách linh hoạt, từ dòng nước mát thông thường cho đến hơi bão hòa nhiệt độ cao.

Để đứng vững trước các cú sốc áp lực, toàn bộ thiết bị gác cổng này đòi hỏi yêu cầu độ bền và độ kín cao, giảm thiểu tối đa rủi ro rò rỉ môi chất ra ngoài môi trường. Tuy nhiên, khi tra cứu tài liệu kỹ thuật hoặc lập danh mục vật tư, thuật ngữ gv van lại là một nguyên nhân phổ biến dẫn đến những sự nhầm lẫn tai hại. "GV" không đơn thuần chỉ một mã sản phẩm cụ thể, mà nó thường là chữ viết tắt dễ gây nhầm lẫn giữa ba nhóm thiết bị có công năng hoàn toàn khác biệt:

• Gate Valve (Van cửa / Van cổng): Chuyên dùng cho nhiệm vụ đóng hoặc mở hoàn toàn dòng lưu chất.

• Globe Valve (Van cầu): Giải pháp tối ưu cho việc tiết lưu và điều tiết lưu lượng dòng chảy.

• Gas Valve (Van chuyên dụng cho môi chất khí): Nhóm van kiểm soát dòng khí đốt, khí hóa lỏng.

Nếu người mua hàng hoặc kỹ sư thiết kế không hiểu đúng bản chất động lực học của từng loại, việc chọn sai thiết bị là điều không thể tránh khỏi. Hậu quả là van sẽ bị mài mòn cấp tốc, gây thất thoát áp suất, rò rỉ lưu chất và làm suy giảm nghiêm trọng tuổi thọ của toàn bộ hệ thống cơ điện.

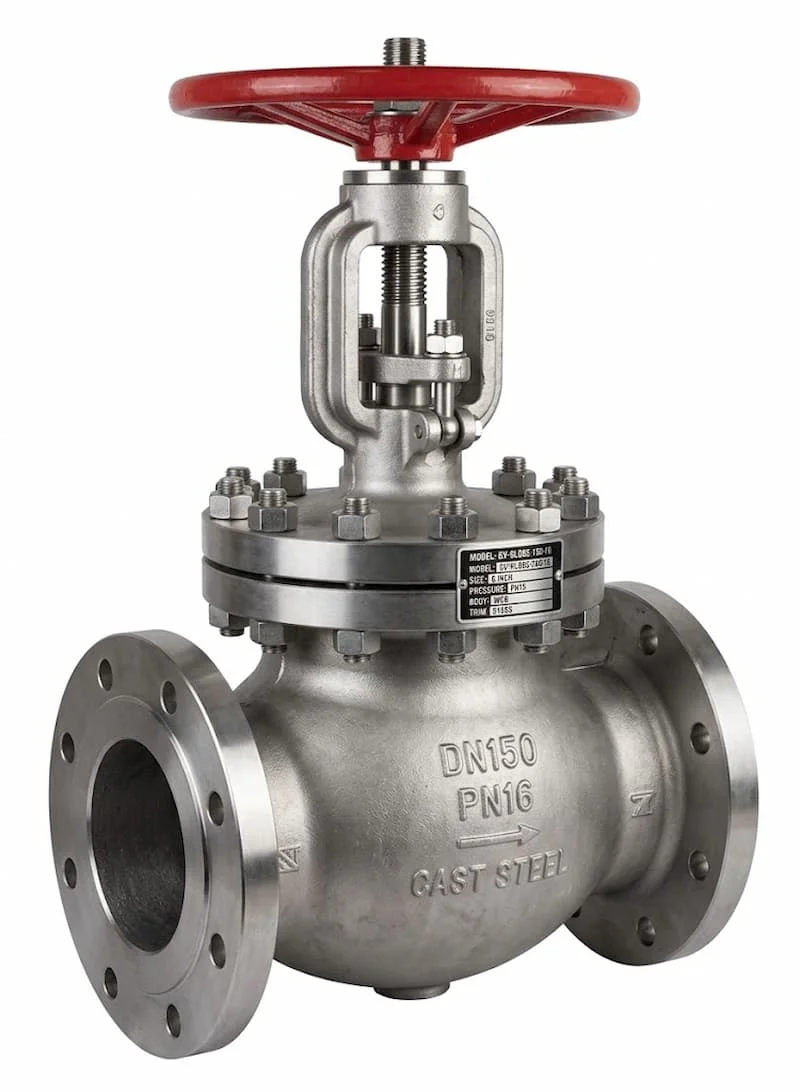

GV valve là gì?

GV valve là thuật ngữ viết tắt thường được sử dụng trong các bản vẽ kỹ thuật, danh mục vật tư quốc tế để chỉ nhóm van công nghiệp chuyển động tuyến tính, phổ biến nhất là Gate Valve (van cửa) hoặc Globe Valve (van cầu). Các thiết bị này được lắp đặt trên đường ống để thực hiện chức năng kiểm soát, cô lập hoặc điều tiết lưu lượng của dòng lưu chất (chất lỏng, hơi nóng, khí nén) trong các hệ thống công nghiệp.

Nguyên lý hoạt động của GV van

Về mặt động lực học cơ khí, nhóm gv valve (phổ biến là gate/globe valve) vận hành dựa trên cơ chế chuyển động tịnh tiến dứt khoát để thay đổi tiết diện dòng chảy:

Cơ chế chuyển động tuyến tính (Linear Motion)

Hầu hết các dòng van thuộc nhóm này đều áp dụng nguyên lý chuyển động tuyến tính (linear motion). Khi người vận hành xoay vô lăng (handwheel) hoặc kích hoạt bộ truyền động, trục van (stem) sẽ di chuyển tịnh tiến lên hoặc xuống theo chiều thẳng đứng, thay vì xoay góc như van bi hay van bướm.

Quá trình kiểm soát dòng chảy và làm kín (Flow Control & Sealing Seat)

Sự dịch chuyển của trục van sẽ kéo theo bộ phận đóng ngắt (đĩa van đối với globe valve hoặc cánh van đối với gate valve) di chuyển ra khỏi hoặc tiến sát vào bệ đỡ làm kín (sealing seat).

• Với cơ chế On/Off (Gate Valve): Cánh van nâng lên hoàn toàn khỏi lòng ống để giải phóng 100% không gian cho dòng chảy đi qua, hoặc hạ sát xuống đáy để chặn đứng dòng lưu chất.

• Với cơ chế điều tiết (Globe Valve): Khoảng cách giữa đĩa van và vòng đệm bệ đỡ được điều chỉnh linh hoạt để thay đổi diện tích mặt cắt dòng chảy, từ đó thực hiện chức năng kiểm soát lưu lượng (flow control) một cách cực kỳ chính xác.

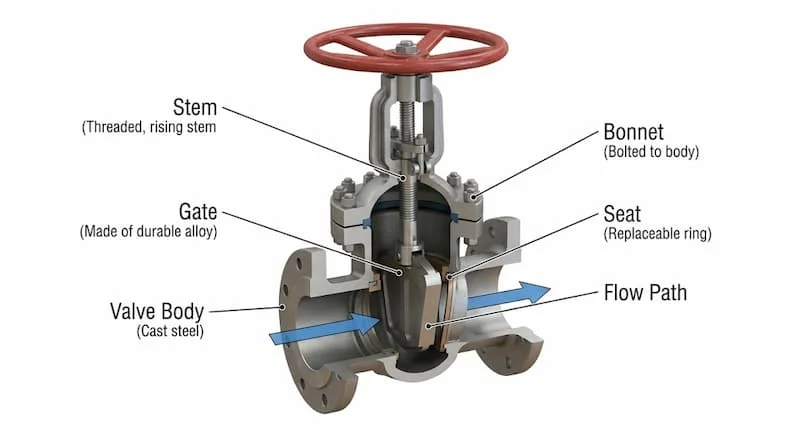

Cấu tạo chi tiết của GV van

Cấu trúc cơ khí của một thiết bị gv van tiêu chuẩn là sự kết hợp của các khối linh kiện chịu lực cao, bao gồm:

• Thân van (Body): Vỏ bọc chịu áp lực chính của van, cấu trúc lòng trong dạng thẳng (với gate valve) hoặc dạng chữ ngã/hình cầu (với globe valve).

• Nắp van (Bonnet): Phần nắp phía trên lắp ghép với thân van bằng bu-lông, giữ cố định trục van và tạo không gian cho cánh van dịch chuyển.

• Trục van (Stem): Thanh kim loại truyền động ren, nối từ vô lăng điều khiển xuống đĩa hoặc cánh van.

• Đĩa van hoặc Cánh van (Disc / Gate): Bộ phận trực tiếp chặn dòng. Cánh van dạng nêm phẳng (với gate) hoặc đĩa hình côn, hình nấm (với globe).

• Vòng làm kín bệ đỡ (Seat Ring): Vòng kim loại phẳng hoặc bọc vật liệu mềm gắn ở đáy thân van, nơi đĩa van ép chặt vào để tạo độ kín tuyệt đối khi đóng.

• Bộ điều khiển (Handwheel hoặc Actuator): Tay quay cơ học bằng gang/thép, hoặc bộ truyền động tự động bằng điện/khí nén giúp đóng mở van từ xa.

Các loại GV van phổ biến trên thị trường

Để ứng dụng chính xác vào thực tế sản xuất, dòng thiết bị này được phân loại dựa trên 3 tiêu chí cốt lõi:

Phân loại theo cấu trúc hình học và công năng

• Gate Valve (Van cửa / Van cổng): Cánh van chuyển động vuông góc với dòng chảy. Ưu điểm là không gây tổn thất áp suất khi mở hoàn toàn, nhưng tuyệt đối không được dùng để tiết lưu vì dòng lưu chất sẽ mài mòn cánh van rất nhanh.

• Globe Valve (Van cầu): Dòng chảy khi đi qua van bị đổi hướng dạng chữ S. Thiết kế này tạo ra lực cản lớn hơn nhưng lại cho phép van chịu lực xói mòn tốt, chuyên dùng để điều tiết lưu lượng.

Phân loại theo phương thức điều khiển vận hành

• Manual (Vận hành thủ công): Sử dụng vô lăng tay quay, kết cấu cơ khí thuần túy, độ bền cao, chi phí thấp, phù hợp cho các size van vừa và nhỏ.

• Electric Actuator (Bộ truyền động điện): Sử dụng motor điện điều khiển trục van tịnh tiến, kết nối linh hoạt với hệ thống Scada/PLC nhà máy.

• Pneumatic Actuator (Bộ truyền động khí nén): Tận dụng áp lực khí nén để đẩy trục van, cho tốc độ đóng ngắt khẩn cấp rất nhanh và an toàn chống cháy nổ.

Phân loại theo mác vật liệu chế tạo

• Cast Iron (Gang đúc): Dùng cho hệ thống nước sạch, PCCC, HVAC áp suất trung bình.

• Carbon Steel (Thép carbon): Chịu được áp suất cao và nhiệt độ lớn, phổ biến trong hệ thống hơi nóng công nghiệp.

• Stainless Steel (Inox 304/316): Kháng ăn mòn hóa chất, chịu nhiệt độ âm sâu hoặc nhiệt độ cực cao, dùng trong lọc dầu, hóa chất, thực phẩm.

• Brass (Đồng thau): Dùng cho các đường ống nhánh cỡ nhỏ, hệ thống dân dụng.

Thông số kỹ thuật quan trọng cần nắm rõ

Khi đặt hàng hoặc lập bảng thông số kỹ thuật (Datasheet) cho dòng gv van, bạn bắt buộc phải làm rõ các chỉ số sau:

• Áp suất định mức (Pressure Rating): Ký hiệu theo chuẩn châu Âu (PN10, PN16, PN25, PN40) hoặc chuẩn Mỹ (Class 150, Class 300, Class 600).

• Dải nhiệt độ vận hành (Temperature Range): Khả năng chịu nhiệt tối đa của van để đảm bảo gioăng tết chèn (packing) không bị cháy sinh rò rỉ.

• Kích cỡ định mức (Size): Dải kích thước cực rộng, phổ biến từ DN15 đến các size siêu lớn DN300, DN600 trở lên.

• Mác vật liệu chi tiết (Material Grade): Ví dụ như thép ASTM A216 WCB, Inox ASTM A351 CF8M, Gang ASTM A126.

• Hướng dòng chảy (Flow Direction): Đặc biệt quan trọng với Globe Valve, trên thân van luôn đúc nổi mũi tên chỉ hướng lưu chất đi từ dưới đĩa van lên hoặc từ trên xuống.

• Kiểu kết nối (Connection Type): Kết nối mặt bích (Flange) theo chuẩn JIS, ANSI, DIN hoặc kết nối ren (Thread) cho ống nhỏ.

GV valve khác ball valve thông thường thế nào?

Bảng đối chiếu dưới đây bóc tách sự khác biệt bản chất kỹ thuật giữa hai nhóm van phổ biến nhất ngành cơ điện:

Tại sao GV valve dùng trong hệ thống công nghiệp?

Lý do nhóm gv valve giữ vị trí thống trị trong các nhà máy công nghiệp nặng nằm ở cấu trúc cơ khí phân tán lực của chúng. Thiết kế dịch chuyển tuyến tính giúp van sở hữu khả năng kiểm soát lưu lượng tốt và mịn màng nhất, không gây ra các cú sốc áp suất đột ngột (hiện tượng búa nước) cho hệ thống ống khi vận hành.

Hơn thế nữa, độ dày thành van và cấu trúc nắp van được tính toán để chịu áp suất cao và chống chọi được lực xói mòn của các hạt rắn, cặn bẩn trong lưu chất. Với độ bền lớn từ vật liệu thép rèn hay inox đặc chủng, thiết bị này cực kỳ phù hợp môi trường liên tục vận hành 24/7 của các nhà máy hóa chất, lọc dầu hay các trạm phát điện. Nếu không sử dụng các dòng van này, chi phí dừng máy để sửa chữa đường ống do rò rỉ sẽ là một gánh nặng tài chính khổng lồ cho doanh nghiệp.

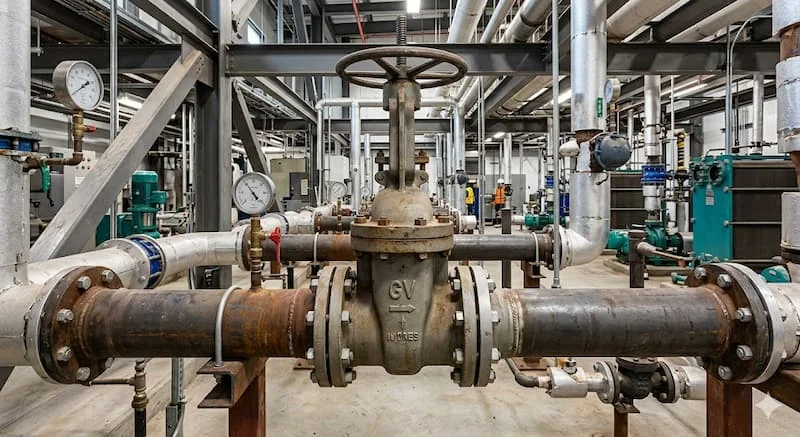

Ứng dụng thực tế của GV valve trong công nghiệp

Thiết bị này xuất hiện tại hầu hết các phân đoạn kỹ thuật đòi hỏi tính an toàn và độ chính xác cao:

• Hệ thống hơi (Steam System): Globe valve cấu trúc thép đúc là lựa chọn tối cao để tiết lưu lượng hơi bão hòa từ lò hơi đến các thiết bị gia nhiệt.

• Hệ thống HVAC trung tâm: Điều tiết lưu lượng nước lạnh Chiller hoặc nước nóng đến các bộ AHU, FCU tòa nhà.

• Nhà máy xử lý nước và cấp nước đô thị: Gate valve cỡ lớn (DN200 - DN500) dùng làm van chặn tổng trên trục ống chính.

• Ngành dầu khí và hóa chất: Kiểm soát dòng hydrocacbon, dung môi hữu cơ áp lực lớn ở các tháp chưng cất.

• Hệ thống phòng cháy chữa cháy (PCCC): Van cổng tín hiệu điện lắp tại các cụm bơm trạm kiểm soát dòng nước cứu hỏa.

• Hệ thống làm mát công nghiệp: Điều hòa lượng nước giải nhiệt cho các lò luyện kim, máy nén khí công suất lớn.

Khi nào hệ thống của bạn nên sử dụng GV valve?

Bạn nên ưu tiên đưa mã thiết bị này vào hồ sơ thiết kế khi đường ống cần điều tiết dòng chảy một cách liên tục và có độ mịn cao (chọn Globe Valve) hoặc khi tuyến ống vận hành ở hệ thống áp lực cao yêu cầu một thiết bị cô lập dòng chảy có độ sụt áp bằng không khi mở hoàn toàn (chọn Gate Valve). Van cũng là lời giải hoàn hảo cho các dự án đòi hỏi tính vận hành lâu dài từ 10 - 20 năm và nghiêm ngặt về yêu cầu độ kín tốt để chống thất thoát môi chất độc hại hay năng lượng nhiệt.

Những sai lầm thường gặp khi ứng dụng thiết bị

• Cố tình dùng gate valve để điều tiết lưu lượng: Đây là lỗi kinh điển nhất. Khi mở hé van cổng, áp lực dòng chảy sẽ làm cánh van bị rung lắc mạnh, đập vào bệ đỡ và bị xói mòn tạo rãnh cắt, khiến van vĩnh viễn không thể đóng kín được nữa.

• Lựa chọn sai mác vật liệu chịu tải: Dùng van thân gang thông thường cho đường hơi quá nhiệt độ trên 200°C, dẫn đến nứt vỡ thân van do sốc nhiệt.

• Nhầm lẫn tai hại giữa các ký hiệu viết tắt: Đặt mua nhầm van cổng (Gate Valve) trong khi hệ thống thực tế đang cần lắp van điều tiết (Globe Valve) khiến quy trình vận hành bị lỗi.

• Hoàn toàn không kiểm tra chỉ số pressure rating: Lắp van có cấp áp lực PN10 vào đường ống thủy lực có áp suất đỉnh lên tới 25 Bar, khiến van bị thổi bay phần nắp bonnet.

Cách chọn GV valve đúng kỹ thuật cho dự án

Bộ checklist 6 bước dưới đây sẽ giúp bộ phận thu mua và kỹ sư cơ điện chọn chính xác dòng sản phẩm phù hợp:

1. Phân tích bản chất loại lưu chất: Lưu chất là nước sạch, hóa chất, gas hay hơi nóng để quyết định mác vật liệu (gang, thép hay inox).

2. Xác định áp suất vận hành đỉnh của hệ thống: Tra bảng tiêu chuẩn để chọn đúng cấp áp lực (PN16, PN40 hay Class 300) nhằm đảm bảo hệ số an toàn cơ học.

3. Xác định dải nhiệt độ tối đa và tối thiểu: Chọn vật liệu đệm làm kín và gioăng cổ trục chịu được mức nhiệt thực tế của môi chất.

4. Xác định rõ ràng mục đích vận hành: Chọn Gate Valve nếu chỉ cần đóng/mở hoàn toàn (On/Off); chọn Globe Valve nếu cần tiết lưu, chỉnh lưu lượng.

5. Đồng bộ tiêu chuẩn kết nối cơ khí: Đảm bảo tiêu chuẩn mặt bích của van (JIS 10K, ANSI 150, PN16) trùng khít với tiêu chuẩn mặt bích đã hàn sẵn trên đường ống.

Hướng dẫn lắp đặt đúng quy trình kỹ thuật

Việc thi công lắp đặt van công nghiệp tuyến tính đòi hỏi tuân thủ nghiêm ngặt các bước kỹ thuật sau:

Bước 1: Kiểm tra hướng dòng chảy và làm sạch ống

Đối với Globe Valve, bắt buộc phải kiểm tra mũi tên đúc trên thân van để đảm bảo lắp đúng chiều dòng chảy. Dùng thiết bị chuyên dụng thổi sạch hoàn toàn mạt sắt, bavia xỉ hàn bên trong lòng ống trước khi đưa van vào vị trí.

Bước 2: Căn tâm và lắp đặt kết nối cơ học

Đặt van vào giữa hai mặt bích đường ống, chèn gioăng làm kín (gioăng cao su, gioăng chì chịu nhiệt) vào giữa. Căn tim lỗ bu-lông thẳng hàng tuyệt đối để tránh ứng suất vặn xoắn thân van.

Bước 3: Siết bu-lông đúng lực tiêu chuẩn

Sử dụng cờ-lê lực siết các đai ốc theo nguyên tắc đối xứng (hình ngôi sao) qua từng nấc lực. Việc siết đều lực giúp gioăng làm kín được ép phẳng đều, triệt tiêu hoàn toàn nguy cơ rò rỉ tại mối nối bích.

Bước 4: Test áp suất và vận hành thử nghiệm

Bơm lưu chất vào đường ống, tiến hành thử áp lực hệ thống (Hydrostatic Test) ở mức 1.5 lần áp suất làm việc để kiểm tra độ kín của van và các mối nối bích. Quay vô lăng thử nghiệm vài chu kỳ đóng mở để kiểm tra độ mượt mà của trục van.

Lưu ý để duy trì độ bền và tuổi thọ lâu dài

• Tuyệt đối không dùng sai chức năng quy định: Nhắc nhở thợ vận hành không được thực hiện hành vi "throttle" (mở hé) đối với van cửa (gate valve).

• Lên lịch bảo trì định kỳ hệ thống cơ cơ học: Cứ sau 3 - 6 tháng, cần tiến hành tra dầu mỡ bôi trơn chuyên dụng vào phần ren của trục van (stem) để tránh bị kẹt rỉ.

• Kiểm tra giám sát phần đệm tết chèn (Packing): Nếu phát hiện hiện tượng rớm rỉ lưu chất ở cổ vô lăng, cần siết nhẹ đai ốc cổ van hoặc tiến hành thay thế dây tết chèn mới.

Câu hỏi thường gặp về GV valve trong công nghiệp

Thuật ngữ GV valve chính xác là viết tắt của Gate Valve hay Globe Valve?

Trong thực tế thương mại và kỹ thuật, ký hiệu này không cố định mà tùy thuộc vào quy ước của từng hãng sản xuất hoặc kỹ sư lập bản vẽ. Nó có thể là viết tắt của Gate Valve (Van cổng) hoặc Globe Valve (Van cầu). Do đó, khi thấy ký hiệu này, bạn bắt buộc phải đối chiếu với ký hiệu hình học trên sơ đồ P&ID hoặc mô tả chi tiết trong bảng kê vật tư để biết chính xác loại van cần dùng.

D dòng van này có thể ứng dụng cho môi trường hơi nóng nhiệt độ cao không?

Hoàn toàn xuất sắc. Cả van cổng và van cầu bằng chất liệu thép đúc hoặc inox đều là những linh kiện xương sống của hệ thống đường ống hơi nóng (Steam). Van cầu (Globe Valve) sẽ được lắp tại các vị trí cần tinh chỉnh lượng hơi vào thiết bị sản xuất, còn van cổng (Gate Valve) sẽ lắp ở đầu nguồn để cách ly toàn bộ tuyến ống khi cần bảo trì.

Sự khác biệt lớn nhất về mặt vận hành giữa gv valve và ball valve là gì?

Điểm khác biệt lớn nhất nằm ở hành trình đóng mở và độ sụt áp. Ball valve (van bi) đóng mở bằng cách xoay góc 90 độ nên tốc độ cực nhanh nhưng dễ gây sốc áp. Ngược lại, gv valve đóng mở tuyến tính bằng cách xoay vô lăng nhiều vòng giúp dòng chảy thay đổi từ từ, an toàn hơn cho hệ thống ống áp lực cao nhưng thời gian thao tác sẽ lâu hơn.

Hệ thống của tôi có thể tích hợp bộ điều khiển tự động cho dòng van này không?

Hoàn toàn được. Thay vì dùng vô lăng quay tay cơ học, bạn có thể lựa chọn các dòng van được trang bị bệ gá tiêu chuẩn (ISO 5211) để lắp thêm bộ truyền động điện (Electric Actuator) hoặc bộ điều khiển khí nén (Pneumatic Actuator), giúp van tự động đóng mở theo tín hiệu cảm biến của nhà máy.

Môi trường hóa chất ăn mòn thì nên ưu tiên chọn loại vật liệu nào?

Đối với môi trường hóa chất (axit, kiềm, dung môi), lựa chọn tối ưu nhất là dòng van được chế tạo từ mác thép không gỉ cao cấp như Inox 316 (CF8M) hoặc Inox 316L. Đối với các dòng hóa chất đặc chủng cực kỳ ăn mòn ở nhiệt độ thường, có thể cân nhắc các dòng van lót màng nhựa fluoropolymer (PTFE/PFA) bên trong lòng van để bảo vệ tuyệt đối phần thân kim loại.

Kết luận

Nhìn nhận một cách tổng quan dưới góc độ kỹ thuật chất lưu, thiết bị gv valve chính là giải pháp nền tảng, có độ tin cậy cực cao và không thể thay thế trong các hệ thống đường ống công nghiệp quy mô lớn. Khả năng chịu tải áp lực vượt trội, độ bền cơ học ấn tượng cùng năng lực kiểm soát lưu lượng đỉnh cao giúp thiết bị này luôn là sự lựa chọn ưu tiên của các kỹ sư trưởng.
