Non return swing check valve là gì?

Non return swing check valve là gì? Trong thiết kế và vận hành hệ thống đường ống công nghiệp, kiểm soát hướng đi của dòng lưu chất là nguyên tắc cốt lõi để duy trì tính ổn định toàn cục. Thực tế vận hành cho thấy, dòng chảy có thể đảo chiều khi ngừng bơm đột ngột do sự cố mất điện hoặc ngắt tải chủ động. Khi áp lực đẩy từ thượng nguồn biến mất, khối lượng lớn chất lỏng đang chuyển động trên đoạn ống dài sẽ đổ dồn về phía sau theo quán tính và trọng lực.

Hiện tượng đảo dòng đột ngột này gây ra những hệ lụy kỹ thuật rất nghiêm trọng:

• Tác động lực ngược mạnh mẽ lên cánh bơm, gây hư hỏng thiết bị, làm gãy trục hoặc cháy động cơ do bị ép quay ngược hướng thiết kế.

• Làm mất ổn định áp suất toàn tuyến, tạo ra các khoảng trống chân không nội bộ nguy hiểm.

• Kích hoạt hiện tượng va đập thủy lực (búa nước) phá hủy thành ống.

Để triệt tiêu hoàn toàn rủi ro này, việc trang bị một non return swing check valve (van một chiều cánh lật) là giải pháp cơ khí tối ưu, giúp ngăn chặn dòng chảy ngược tức thì và bảo vệ toàn diện hạ tầng kỹ thuật của hệ thống.

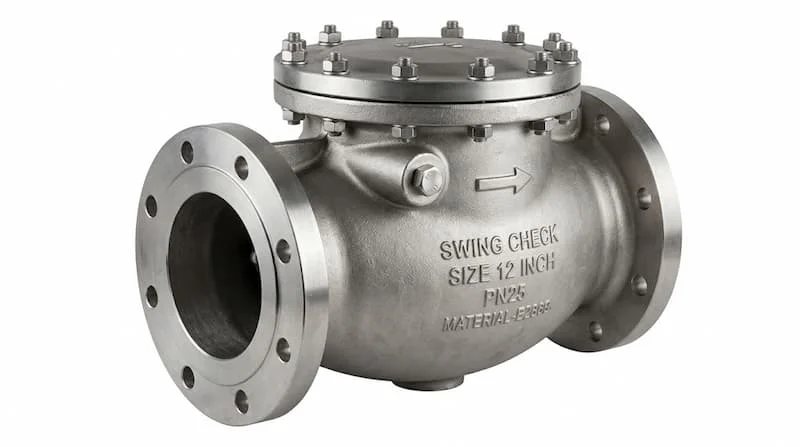

Non return swing check valve là gì?

Non return swing check valve là dòng van một chiều công nghiệp sử dụng cơ cấu đĩa dạng cánh lật (swing), tự động vận hành dựa trên động năng của lưu chất để cho phép dòng dòng chảy đi theo một hướng duy nhất và ngay lập tức khóa chặt lại khi dòng chảy có xu hướng đảo chiều đột ngột.

Thiết bị này hoạt động hoàn toàn độc lập mà không cần tới bất kỳ nguồn năng lượng nào từ bên ngoài như điện hay khí nén. Vai trò cốt lõi của thiết bị là bảo vệ an toàn cho các thiết bị động lực học thượng nguồn như máy bơm, đồng thời duy trì áp suất tĩnh ổn định cho toàn bộ mạng lưới đường ống phía sau.

Nguyên lý hoạt động của non return swing check valve

Cơ chế vận hành của dòng van này dựa trên sự tương tác động lực học giữa áp suất dòng lưu chất và trọng lực của đĩa van, tuân thủ các quy luật vật lý tuyến tính:

Kiểm soát hướng dòng chảy tự động (Flow Direction Control & Swing Disc Mechanism)

Khi máy bơm hoạt động, áp suất và lưu lượng của chất lỏng đi đúng chiều thiết kế (flow direction control) sẽ tạo ra một lực đẩy cơ học lớn tác động lên bề mặt đĩa van. Lực này thắng được trọng lượng tự thân của đĩa, làm đĩa van quay quanh trục chốt (hinge pin) và lật lên phía trên (swing disc mechanism). Khi đĩa van mở hoàn toàn, lòng van tạo ra một khoảng không gian trống lớn, cho phép lưu chất đi qua với mức tổn thất áp suất tối thiểu.

Cơ chế đóng bằng áp suất ngược (Gravity + Back Pressure Closure & Automatic Balancing)

Ngay khi dòng chảy dừng lại hoặc bắt đầu có xu hướng quay ngược về phía thượng nguồn, động năng đẩy đĩa van sẽ triệt tiêu. Dưới tác động tự nhiên của trọng lực, đĩa van sẽ tự động thả xuống (gravity closure).

Đồng thời, áp suất dội ngược từ hạ nguồn (back pressure) sẽ ép chặt đĩa van vào vòng làm kín (seat ring), tạo ra cơ chế đóng kín tự động (automatic sealing). Áp suất ngược càng lớn, lực ép lên đĩa van càng chặt, ngăn chặn triệt để mọi giọt lưu chất rò rỉ quay lại đầu nguồn.

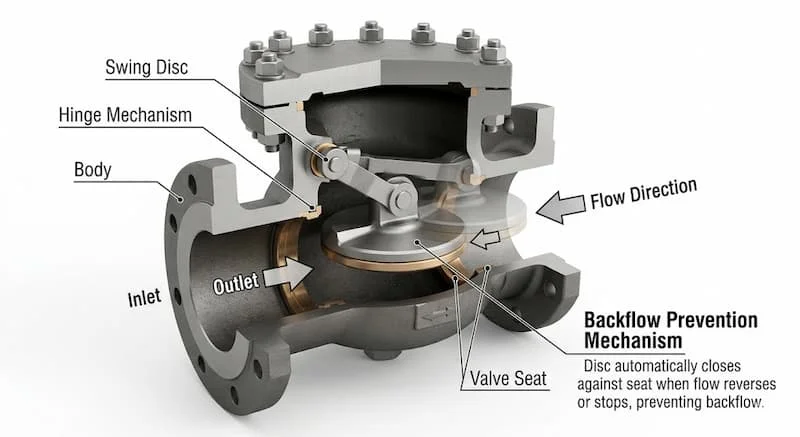

Cấu tạo chi tiết của swing check valve

Một bộ non return swing check valve tiêu chuẩn công nghiệp được cấu thành từ các module chi tiết cơ khí chính xác sau:

• Thân van (Body): Khối kim loại chịu lực chính, thiết kế phình to ở giữa để không cản trở dòng chảy khi đĩa lật lên, hai đầu đúc flange connection (kết nối mặt bích) chắc chắn.

• Cánh lật (Disc): Đĩa van hình tròn chịu trách nhiệm đóng ngắt, thường chế tạo từ inox chịu mài mòn cao.

• Trục chốt (Hinge Pin): Thanh chốt cố định, làm điểm tựa cho đĩa van xoay lật một cách tự do.

• Vòng làm kín (Seat Ring): Bệ đỡ đệm kín gắn trên thân van, nơi đĩa van tiếp xúc trực tiếp khi đóng để chặn dòng.

• Nắp van (Cover): Bộ phận bảo vệ phía trên, có thể tháo rời để kỹ sư dễ dàng bảo trì, vệ sinh lòng van mà không cần tháo toàn bộ thân van khỏi đường ống.

Các loại check valve phổ biến trên thị trường

Tùy vào không gian lắp đặt và đặc tính dòng chảy, kỹ sư sẽ lựa chọn một trong các cấu hình van một chiều sau:

Phân loại theo cấu trúc thiết kế cơ học

• Swing Check Valve (Van một chiều cánh lật): Sử dụng đĩa lật một cánh, lưu lượng qua van lớn, tổn thất áp suất rất thấp, cực kỳ phổ biến trong các hệ thống nước sạch và xử lý nước thải.

• Lift Check Valve (Van một chiều dạng nâng): Đĩa van di chuyển tịnh tiến lên xuống giống như van cầu, chịu áp lực rất cao nhưng gây tổn thất áp suất lớn hơn dòng cánh lật.

• Dual Plate Check Valve (Van một chiều cánh bướm): Gồm hai cánh lật đối xứng nhau quanh một trục trung tâm, thiết kế rất nhỏ gọn, giúp giảm thiểu hiện tượng búa nước hiệu quả.

• Wafer Check Valve (Van một chiều dạng kẹp): Thân van siêu mỏng, kẹp trực tiếp giữa hai mặt bích đường ống, tối ưu hóa không gian lắp đặt và tiết kiệm chi phí vật liệu.

Thông số kỹ thuật quan trọng cần lưu ý

Để lựa chọn dòng non return swing check valve hoạt động bền bỉ, không bị nứt vỡ, bộ phận kỹ thuật cần chuẩn hóa các thông số:

• Kích cỡ đường ống (Size DN): Đầy đủ các dải quy chuẩn từ kích thước nhỏ DN15 cho đến các trục ống dẫn lớn DN600 trở lên.

• Cấp áp lực chịu tải (Pressure Rating): Phổ biến theo tiêu chuẩn châu Âu (PN10, PN16, PN25) hoặc tiêu chuẩn Mỹ (Class 150, Class 300).

• Vật liệu chế tạo (Material): Gang đúc chịu lực (Cast Iron, Ductile Iron) cho hệ nước thông thường; Inox cao cấp (SS304, SS316) cho môi trường hóa chất, nước thải ăn mòn.

• Kiểu đệm làm kín (Sealing Type): Làm kín bằng kim loại (Metal seat) chịu nhiệt chịu mài mòn, hoặc làm kín bằng cao su mềm (EPDM, NBR) để đạt độ kín khít tuyệt đối cho nước lạnh.

• Hướng dòng chảy và hướng lắp đặt (Flow direction / Installation orientation): Các thông số xác định khả năng treo đứng hoặc treo ngang của van.

Swing check valve khác biệt như thế nào so với lift check valve?

Việc chọn sai cấu hình giữa hai dòng van này là nguyên nhân hàng đầu gây sụt giảm áp suất toàn hệ thống:

Tại sao thiết bị được gọi là van “non return”?

Tên gọi “Non return” mang tính khẳng định tuyệt đối về đặc tính kỹ thuật của sản phẩm. Thiết bị đảm bảo nguyên tắc không cho dòng chảy quay ngược lại thượng nguồn trong mọi tình huống, thiết lập một hàng rào an toàn thụ động tin cậy.

Nhờ tính năng này, van hoàn thành nhiệm vụ bảo vệ bơm và thiết bị phụ trợ đắt tiền khỏi các cú va đập thủy lực ngược, đồng thời giữ ổn định áp suất hệ thống ở trạng thái tĩnh khi máy bơm ngừng hoạt động, giúp quá trình khởi động lại bơm ở chu kỳ tiếp theo diễn ra mượt mà và không bị hao tổn điện năng kích dòng ban đầu.

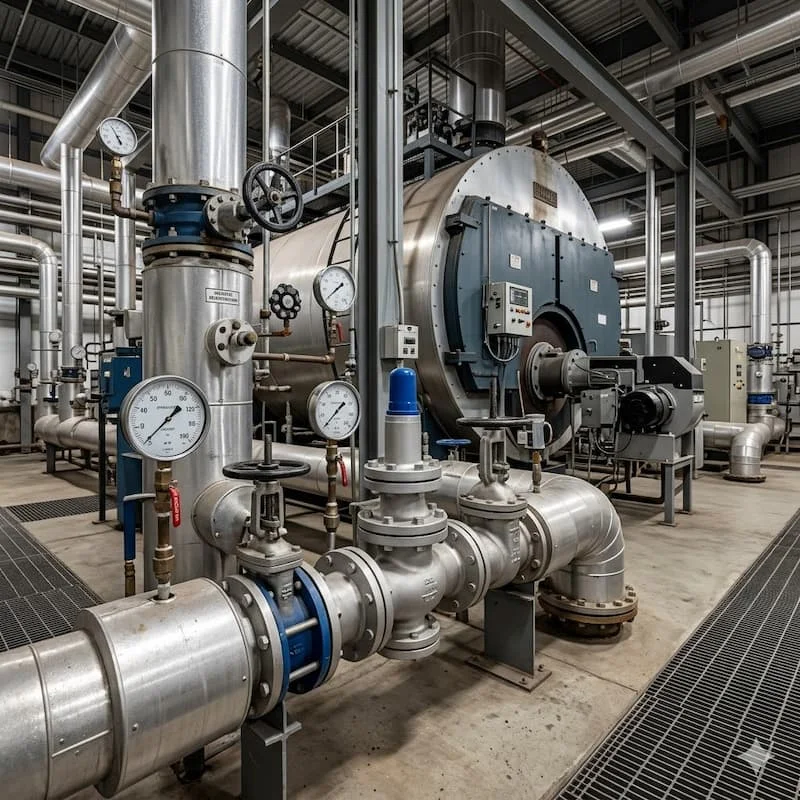

Ứng dụng thực tế của non return swing check valve

Sản phẩm là linh kiện bảo vệ nền tảng xuất hiện trong hầu hết các công trình hạ tầng chất lưu:

• Hệ thống cấp nước và trạm bơm: Lắp đặt ngay tại ngõ ra của các máy bơm ly tâm trục đứng, trục ngang trong các trạm cấp nước đô thị để ngăn nước dội ngược làm hỏng cánh bơm.

• Nhà máy xử lý nước thải: Sử dụng các dòng van cánh lật bọc cao su chịu hóa chất để vận hành dòng bùn, nước thải công nghiệp.

• Hệ thống HVAC & Chiller: Kiểm soát dòng nước tuần hoàn làm mát trong các tòa nhà trung tâm.

• Hệ thống PCCC (Phòng cháy chữa cháy): Đảm bảo nước trong đường ống áp lực cao của mạng lưới cứu hỏa không bị đẩy ngược về bể chứa ngầm.

• Ngành dầu nhẹ và công nghiệp hóa chất: Cô lập các phân đoạn dòng chảy trong dây chuyền sản xuất bán thành phẩm.

Khi nào hệ thống của bạn nên trang bị van một chiều cánh lật?

Hệ thống nên đưa dòng van này vào bản vẽ thiết kế khi tại đó có bơm đẩy dòng hoạt động theo chu kỳ đóng/ngắt. Đây là thiết bị bắt buộc phải có khi kỹ sư cần chống chảy ngược trên các trục đường ống có chiều dài lớn (hệ thống đường ống dài), nơi mà động năng dòng nước dội về khi dừng bơm là rất khủng khiếp. Việc ứng dụng van cánh lật đúng vị trí là giải pháp hàng đầu để bảo vệ công trình, tránh hiện tượng water hammer (búa nước) gây nứt vỡ các mối nối bích và khớp hở.

Những sai lầm thường gặp khi ứng dụng swing check valve

• Lắp đặt sai lệch chiều mũi tên dòng chảy: Lắp ngược hướng van khiến cánh lật đóng chặt lại ngay khi bơm chạy, chặn đứng dòng lưu chất gây cháy máy bơm do quá tải áp lực đầu ra.

• Lựa chọn sai vật liệu chế tạo: Sử dụng van thân gang đúc thông thường cho hệ thống nước thải chứa hóa chất ăn mòn, khiến các chốt trục (hinge pin) bị gỉ sét, làm kẹt cứng cánh lật chỉ sau vài tháng vận hành.

• Bỏ qua hiện tượng va đập nước khi tính toán: Lắp van cánh lật cỡ lớn trên đường ống đứng mà không có bộ phận giảm chấn, khiến van đóng sập phát ra tiếng động lớn, lâu ngày làm vỡ đĩa van.

• Chọn sai kích thước DN theo quán tính đường ống: Chọn size van lớn hơn lưu lượng thực tế khiến đĩa van không được đẩy mở hoàn toàn, liên tục bị dao động (chao đảo) trong dòng nước, gây mài mòn nhanh chóng các khớp cơ khí xoay.

Cách lựa chọn swing check valve đúng kỹ thuật

Để van vận hành bền bỉ và không phát sinh lỗi vặt, kỹ sư cần thực hiện khảo sát qua bộ checklist kỹ thuật sau:

1. Đánh giá chính xác loại lưu chất: Nước sạch, nước thải, hóa chất hay dầu nhẹ để lựa chọn vật liệu thân van và gioăng đệm bọc đĩa phù hợp.

2. Xác định áp suất làm việc và áp suất đỉnh: Lựa chọn đúng cấp áp lực PN16 hay Class 150 để đảm bảo độ dày thành van an toàn tuyệt đối.

3. Khảo sát hướng lắp đặt thực tế: Van sẽ được lắp theo phương ngang hay phương thẳng đứng để tính toán lực hồi vị của cánh lật.

4. Xác định kích thước quy chuẩn (DN): Đồng bộ kích thước hình học với hệ thống bích kết nối hiện hữu của công trình.

5. Độ nhạy đóng mở yêu cầu: Đánh giá xem hệ thống có cần dòng van cánh lật có lò xo trợ lực đóng nhanh để chống búa nước hay không.

Hướng dẫn các bước lắp đặt chuẩn kỹ thuật cơ khí

Quy trình thi công van một chiều cánh lật đòi hỏi sự chính xác về mặt định hướng trọng lực:

Bước 1: Xác định mũi tên chỉ hướng dòng chảy (Flow Direction)

Quan sát kỹ mũi tên được đúc nổi trên thân van. Mũi tên này phải trùng khớp hoàn toàn với hướng đi của dòng chất lỏng khi máy bơm hoạt động.

Bước 2: Định vị hướng lắp đặt theo trọng lực

• Nếu lắp ngang (Horizontal): Đảm bảo trục chốt (hinge pin) của van nằm ở phía trên và song song với mặt đất để cánh lật có thể thả xuống hoàn toàn bằng trọng lực.

• Nếu lắp đứng (Vertical): Chỉ cho phép lắp đặt trên đường ống có dòng chảy hướng đi lên. Tuyệt đối không lắp van trên đường ống có dòng chảy hướng đi xuống vì trọng lực sẽ làm cánh van luôn bị hở.

Bước 3: Siết mặt bích kết nối (Flange Connection)

Đặt vòng đệm làm kín (gasket) vào giữa bích van và bích ống. Tiến hành siết đều các bu-lông theo hình ngôi sao đối xứng để lực ép phân bổ đồng đều, tránh hiện tượng vênh mặt bích gây rò rỉ lưu chất ra ngoài nhà xưởng.

Bước 4: Thử nghiệm kiểm tra hành trình đóng mở của cánh lật

Mở dòng nước chạy thử để kiểm tra xem cánh lật có bị kẹt vào thành ống hay không. Lắng nghe tiếng van đóng khi ngắt bơm để đảm bảo van đóng khít hoàn toàn, không có hiện tượng dòng chảy ngược dội về máy bơm.

Lưu ý quan trọng khi vận hành hệ thống van một chiều

• Tuyệt đối tránh lắp ngược chiều dòng chảy vì sẽ làm tê liệt toàn bộ hệ thống cấp dòng của nhà máy.

• Lên kế hoạch kiểm tra cánh lật định kỳ (6 tháng/lần), tháo nắp van (cover) để loại bỏ rác, tóc hoặc cặn bám quấn quanh trục chốt gây kẹt van.

• Hạn chế sử dụng đối với dòng lưu chất có cặn lớn: Các cục cặn rắn kích thước lớn khi kẹt vào bệ đỡ (seat ring) sẽ khiến đĩa van không thể đóng khít, làm mất tác dụng chống chảy ngược.

• Tránh việc đóng/mở máy bơm đột ngột một cách liên tục với tần suất cao để giảm thiểu ứng suất phá hủy mỏi lên trục chốt của van.

Câu hỏi thường gặp về non return swing check valve

Thiết bị non return swing check valve có thể lắp đặt theo phương thẳng đứng được không?

Hoàn toàn được, nhưng bắt buộc phải tuân theo một điều kiện ngặt nghèo: van chỉ được lắp trên đoạn ống đứng có dòng chảy đi từ dưới lên trên. Khi dòng chảy đi lên, áp lực nước sẽ đẩy cánh lật mở ra; khi ngắt bơm, trọng lực kết hợp với khối nước đổ xuống sẽ kéo cánh van đóng sập lại. Tuyệt đối không lắp van trên đường ống đứng có dòng chảy đi từ trên xuống dưới, vì lúc đó trọng lực luôn kéo cánh van mở ra, khiến van bị mất hoàn toàn chức năng chống chảy ngược.

Dòng van một chiều cánh lật này có ứng dụng tốt cho hệ thống xử lý nước thải không?

Có, nhưng bạn phải lựa chọn đúng phiên bản vật liệu. Đối với nước thải thông thường hoặc nước thải công nghiệp chứa hóa chất, bắt buộc phải dùng van có thân bằng inox SS304/SS316 hoặc van gang có đĩa bọc cao su cao cấp NBR/EPDM chống ăn mòn. Nếu sử dụng van có bệ đỡ bằng kim loại thông thường, các tạp chất và hóa chất trong nước thải sẽ nhanh chóng ăn mòn bề mặt làm kín, dẫn đến hiện tượng van bị rò rỉ chéo sau một thời gian ngắn sử dụng.

Sản phẩm này có gây ra hiện tượng mất áp (sụt áp) trên đường ống không?

Mọi loại van lắp trên đường ống đều gây ra một mức độ tổn thất áp suất nhất định do lực cản cơ học. Tuy nhiên, so với các dòng van một chiều khác như van dạng nâng (Lift check) hay van chữ Y, non return swing check valve là dòng van có mức tổn thất áp suất thấp nhất. Khi dòng chảy đạt đủ áp lực, đĩa van được đẩy lật lên hoàn toàn, giải phóng gần như toàn bộ không gian lòng ống, giúp dòng lưu chất lưu thông mượt mà và tối ưu hóa điện năng cho máy bơm.

Làm thế nào để phân biệt nhanh giữa van swing check và van lift check khi nhìn từ bên ngoài?

Bạn có thể phân biệt dễ dàng dựa vào cấu trúc phần nắp và thân van. Van swing check thường có thân bầu tròn phình to ở phần đỉnh để có không gian cho cánh lật lên, và trên nắp van thường bố trí lệch về một phía – nơi đặt vị trí của trục chốt xoay. Trong khi đó, van lift check có hình dáng bên ngoài rất giống với van cầu (Globe valve) với phần thân thắt nút ở giữa và nắp van nằm ngay chính tâm thẳng đứng, do cơ cấu piston bên trong chỉ di chuyển lên xuống theo phương thẳng đứng.

Kết luận

Dưới góc nhìn của các chuyên gia hạ tầng cấp thoát nước và cơ điện công nghiệp, non return swing check valve là một thiết bị bắt buộc phải có, đóng vai trò như một chiếc "khóa bảo hiểm" cho toàn bộ hệ thống đường ống. Đây là một giải pháp đơn giản nhưng mang lại hiệu quả cực kỳ to lớn, giúp doanh nghiệp phòng ngừa các thảm họa vỡ ống, cháy hỏng máy bơm với một mức chi phí đầu tư vô cùng hợp lý và kinh tế. Sản phẩm sở hữu tính đa năng cao, phù hợp cho nhiều hệ thống nước, từ mạng lưới dân dụng cho đến các nhà máy sản xuất quy mô lớn.
