Van tay khí nén là gì?

van tay khí nén là gì? Trong các hệ thống khí nén hiện đại, dù tự động hóa đang chiếm ưu thế, van khí nén vẫn đóng vai trò là "chốt chặn" không thể thay thế. Bạn có bao giờ rơi vào tình huống hệ thống dây chuyền bị đình trệ đột ngột do mất điện, hoặc cần thao tác thủ công ngay lập tức để bảo trì khẩn cấp mà không muốn làm gián đoạn toàn bộ mạch điều khiển? Đó chính là lúc thiết bị này thể hiện giá trị của mình.

Việc hiểu rõ về van điều khiển bằng tay không chỉ giúp bạn tối ưu hóa hệ thống khí nén, tăng tính an toàn mà còn là chìa khóa để xử lý nhanh các sự cố kỹ thuật. Bài viết dưới đây sẽ phân tích sâu về cấu tạo, nguyên lý và cách lựa chọn thiết bị phù hợp nhất cho nhu cầu sản xuất của bạn.

Vì sao van tay khí nén được dùng phổ biến trong hệ thống công nghiệp?

Trong môi trường nhà máy, nơi áp suất khí nén luôn ở cường độ cao, van  khí nén được xem là thiết bị "sống còn" để đảm bảo tính linh hoạt. Một hệ thống vận hành trơn tru không chỉ dựa vào các bộ điều khiển tự động, mà còn cần những điểm kiểm soát cơ học tin cậy.

• Khả năng độc lập với nguồn năng lượng: Khi xảy ra sự cố mất điện, các van điện từ (solenoid) sẽ vô hiệu hóa. Lúc này, van khí nén vẫn cho phép kỹ thuật viên điều khiển xy lanh hoặc ngắt dòng khí thủ công, ngăn ngừa rủi ro hư hỏng thiết bị.

• Tính an toàn khi bảo trì: Trong quá trình sửa chữa, việc cách ly nguồn khí một cách cơ học bằng van tay giúp đảm bảo an toàn tuyệt đối cho người vận hành, tránh tình trạng rò rỉ khí áp suất cao bất ngờ.

• Điều hướng dòng khí linh hoạt: Với thao tác gạt hoặc nhấn đơn giản, người dùng có thể dễ dàng chuyển hướng dòng khí để vận hành các thiết bị chấp hành, tăng tính chủ động trong các quy trình sản xuất quy mô nhỏ hoặc các trạm thử nghiệm.

Tuy nhiên, sự phổ biến này đôi khi khiến người dùng chủ quan. Nhiều đơn vị lắp đặt van không đúng thông số, dẫn đến tình trạng rò rỉ khí hoặc sụt áp, gây lãng phí năng lượng nghiêm trọng.

Van tay khí nén là gì?

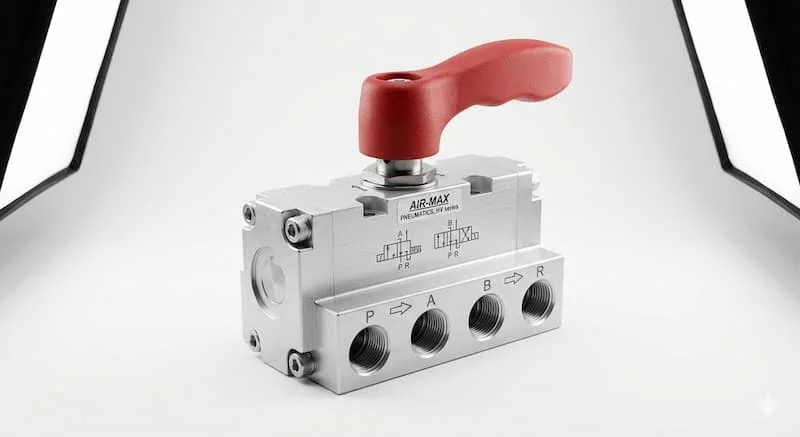

Van tay khí nén là gì? Đây là thiết bị cơ học chuyên dụng dùng để điều khiển hướng đi, lưu lượng hoặc đóng/mở dòng khí nén thông qua các tác động thủ công. Khác với các dòng van tự động, thiết bị này không cần nguồn điện để vận hành, giúp chúng trở nên cực kỳ bền bỉ trong môi trường ẩm ướt hoặc có nguy cơ cháy nổ cao.

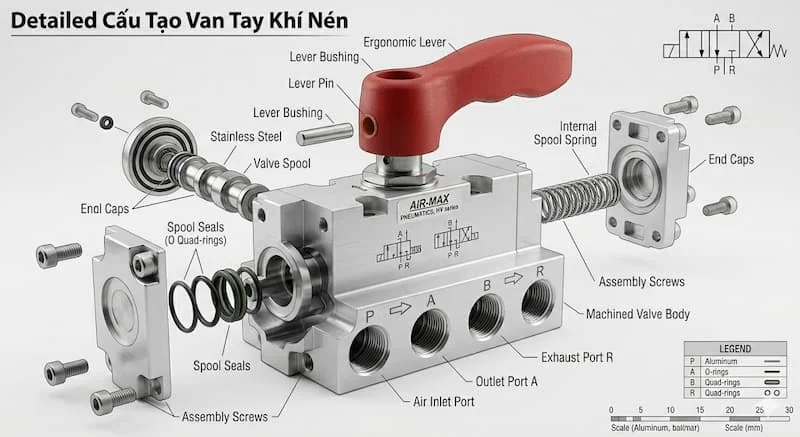

Cấu tạo van tay khí nén

Một chiếc van chất lượng thường được cấu tạo từ các thành phần chính:

• Thân van: Thường làm từ hợp kim nhôm, đồng hoặc inox, chịu được áp suất cao.

• Tay gạt hoặc nút nhấn: Bộ phận tiếp xúc trực tiếp để người dùng truyền lực.

• Cửa cấp và cửa xả khí: Các cổng kết nối tiêu chuẩn (thường là ren G1/8, G1/4, G1/2).

• Gioăng làm kín: Thành phần quan trọng nhất giúp ngăn ngừa hiện tượng rò rỉ khí.

Vai trò của thiết bị này trong hệ thống là cực kỳ đa dạng: từ việc đảo chiều xy lanh khí nén, đến việc ngắt nguồn khí cục bộ cho từng phân xưởng. Chính nhờ sự đơn giản trong cấu tạo van khí nén, các kỹ sư có thể dễ dàng thay thế và bảo trì thiết bị này mà không cần kiến thức quá chuyên sâu về lập trình hay điện tử.

Nguyên lý hoạt động của van tay khí nén

Để nắm bắt được nguyên lý van khí nén, chúng ta cần hiểu rằng thiết bị này hoạt động dựa trên sự thay đổi vị trí của lõi van (spool) bên trong thân van.

Cách thức vận hành

Khi người dùng tác động một lực cơ học lên cần gạt hoặc nút nhấn, cơ cấu bên trong van sẽ di chuyển. Chuyển động này làm thay đổi đường dẫn của khí nén giữa các cổng vào (P) và cổng ra (A, B). Bản chất của van khí nén hoạt động như thế nào chính là việc đóng hoặc mở các đường ống dẫn khí một cách chính xác theo vị trí của tay điều khiển.

• Trạng thái đóng: Đường khí bị chặn lại, xy lanh hoặc thiết bị phía sau không nhận được áp suất.

• Trạng thái mở: Đường khí được thông suốt, áp suất truyền đến thiết bị chấp hành, giúp xy lanh thực hiện hành trình tiến hoặc lùi.

Đối với các hệ thống sử dụng xy lanh tác động kép, van tay 5/2 hoặc 5/3 là lựa chọn phổ biến, cho phép đảo chiều khí nén để xy lanh di chuyển hai chiều linh hoạt. Đây là cơ sở cốt lõi để xây dựng các hệ thống điều khiển khí nén thủ công hiệu quả.

Các loại van  khí nén phổ biến hiện nay

Trên thị trường hiện nay, việc phân loại các loại van khí nén giúp người kỹ thuật chọn đúng thiết bị cho từng ứng dụng cụ thể.

Phân loại theo cấu tạo và cơ chế

1. Van tay gạt khí nén: Phổ biến nhất nhờ độ bền cao, dễ thao tác và chịu được áp suất ổn định.

2. Van nút nhấn khí nén: Thiết kế nhỏ gọn, phù hợp cho bảng điều khiển trên máy.

3. Van bàn đạp chân: Giải phóng đôi tay cho người vận hành, cực kỳ hữu ích trong các dây chuyền lắp ráp yêu cầu tốc độ.

Bảng so sánh các loại van

Việc lựa chọn vật liệu như inox (cho môi trường ăn mòn, thực phẩm) hay nhôm (cho hệ thống thông thường) cũng đóng vai trò quyết định đến tuổi thọ của hệ thống.

Thông số kỹ thuật cần biết khi chọn van khí nén

Sai lầm lớn nhất của nhiều người mua là không chú ý đến thông số van khí nén. Một sự chênh lệch nhỏ về kích thước ren hay áp suất cũng có thể dẫn đến hậu quả nghiêm trọng.

• Áp suất làm việc (Operating Pressure): Nếu chọn van có áp suất thấp hơn áp suất hệ thống, van sẽ bị rò rỉ hoặc vỡ gioăng. Luôn chọn van có dải áp suất chịu đựng cao hơn mức hoạt động thực tế 10-20%.

• Kích thước cổng (Port Size): Đây là thông số quyết định lưu lượng khí nén đi qua. Nếu hệ thống lớn nhưng dùng van có ren quá nhỏ (ví dụ 1/8"), khí sẽ bị nghẽn, dẫn đến xy lanh hoạt động chậm, yếu.

• Kiểu ren kết nối: Đảm bảo ren van tương thích với đầu nối (fitting) đang dùng để tránh tình trạng rò rỉ khí tại điểm kết nối.

Lời khuyên từ chuyên gia: Hãy luôn kiểm tra lưu lượng khí cần thiết của xy lanh trước khi quyết định chọn kích thước van. Việc chọn dư một chút lưu lượng luôn tốt hơn là thiếu hụt.

So sánh van khí nén và van điện từ khí nén

Trong tự động hóa, việc so sánh van khí nén và van điện từ giúp bạn đưa ra quyết định đầu tư đúng đắn.

Nên dùng van khí nén thủ công khi bạn cần sự đơn giản, độ tin cậy tuyệt đối mà không muốn phụ thuộc vào mạch điều khiển điện. Ngược lại, van điện từ là lựa chọn bắt buộc cho các quy trình yêu cầu độ chính xác về thời gian và lập trình tự động.

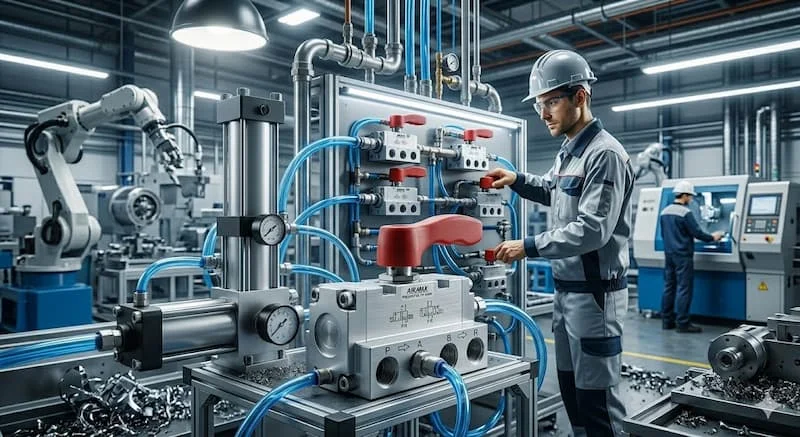

Ứng dụng thực tế của van khí nén trong công nghiệp

Ứng dụng van khí nén trải rộng khắp các ngành công nghiệp hiện nay:

• Nhà máy bao bì: Dùng để vận hành các cụm kẹp hoặc cắt thủ công trong khâu kiểm tra.

• Công nghiệp cơ khí: Điều khiển các đồ gá, kẹp phôi thủ công trên máy tiện, máy phay.

• Hệ thống dự phòng: Được lắp song song với van điện từ để đảm bảo hệ thống vẫn có thể vận hành khi mạch điện gặp sự cố.

Việc không sử dụng van tay dự phòng trong các hệ thống quan trọng có thể dẫn đến việc dừng sản xuất toàn bộ, gây thiệt hại lớn về kinh tế khi sự cố điện xảy ra.

Hướng dẫn chọn và sử dụng van khí nén hiệu quả

Để hệ thống vận hành bền bỉ, hãy áp dụng quy trình kiểm tra sau:

Checklist chọn van

1. Xác định áp suất làm việc tối đa của máy.

2. Tính toán lưu lượng khí cần thiết.

3. Chọn loại cơ cấu tác động (gạt, nhấn, đạp) phù hợp với thao tác người dùng.

4. Lựa chọn vật liệu phù hợp với môi trường (inox cho hóa chất, nhôm cho điều kiện thường).

Lưu ý lắp đặt và bảo trì

• Luôn dùng băng tan (PTFE) để đảm bảo kín ren.

• Kiểm tra chiều khí vào (thường ký hiệu P) và khí ra (A, B) trên thân van.

• Định kỳ 3-6 tháng, hãy vệ sinh van và kiểm tra độ kín của các gioăng cao su.

Câu hỏi thường gặp về van tay khí nén

1. Van tay khí nén dùng để làm gì?

Thiết bị này dùng để điều khiển hướng đi hoặc đóng/mở dòng khí nén bằng thao tác thủ công, giúp kiểm soát thiết bị chấp hành mà không cần điện.

2. Van khí nén có cần dùng điện không?

Không, thiết bị hoạt động hoàn toàn dựa trên cơ cấu cơ khí, đảm bảo an toàn và vẫn vận hành được khi mất điện.

3. Nên chọn van khí nén inox hay nhôm?

Nên chọn Inox cho môi trường có độ ăn mòn cao, thực phẩm hoặc hóa chất. Nhôm là lựa chọn kinh tế và đủ bền cho các hệ thống khí nén thông thường.

4. Bao lâu nên bảo trì van khí nén?

Nên kiểm tra định kỳ 3–6 tháng một lần để đảm bảo gioăng không bị lão hóa và không có rò rỉ khí.

Kết luận

Van khí nén là thiết bị không thể thiếu đối với bất kỳ hệ thống khí nén công nghiệp nào. Từ việc hỗ trợ vận hành linh hoạt đến bảo vệ hệ thống khi gặp sự cố, giá trị của loại van này là rất lớn. Việc nắm vững cấu tạo, thông số và cách lựa chọn phù hợp sẽ giúp bạn tiết kiệm chi phí bảo trì và tăng năng suất sản xuất đáng kể.

Hãy theo dõi honto.vn để nhận thêm thông tin về van tay khí nén!
