Các Loại Bơm Bánh Răng Phổ Biến: Cấu Tạo, Phân Loại Và Cách Chọn

Trong các nhà máy sản xuất dầu nhớt hoặc hệ thống thủy lực công nghiệp hiện nay, việc duy trì một lưu lượng chất lỏng ổn định là yếu tố sống còn quyết định đến toàn bộ dây chuyền. Tuy nhiên, một thực tế đáng lo ngại là việc lựa chọn sai các loại bơm bánh răng vẫn diễn ra thường xuyên, dẫn đến tình trạng lưu lượng chập chờn, tụt áp suất hoặc thậm chí làm hỏng hóc chất lỏng cần vận chuyển.

Nhiều kỹ sư và quản lý mua hàng thường mắc phải sai lầm khi nghĩ rằng tất cả các loại bơm bánh răng đều giống nhau về công năng và chỉ khác nhau ở công suất motor. Nhưng trên thực tế, mỗi dòng bơm lại sở hữu cấu tạo cơ bản khác biệt hoàn toàn, khả năng chịu áp lực riêng biệt và được thiết kế cho những môi trường làm việc đặc thù. Việc nhầm lẫn giữa bơm ăn khớp trong và ăn khớp ngoài có thể khiến doanh nghiệp trả giá đắt bằng chi phí sửa chữa và thời gian dừng máy. Hiểu rõ các loại bơm bánh răng phổ biến không chỉ giúp tối ưu hóa hiệu suất vận hành của hệ thống mà còn là chìa khóa vàng giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí bảo dưỡng định kỳ.

Bơm Bánh Răng Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

Để lựa chọn chính xác thiết bị cho hệ thống, trước tiên chúng ta cần hiểu rõ bản chất kỹ thuật của dòng sản phẩm này.

Định nghĩa bơm bánh răng

Bơm bánh răng (Gear Pump) là dòng bơm thể tích phổ biến, hoạt động bằng cách sử dụng chuyển động quay của các bánh răng để hút và đẩy chất lỏng từ đầu vào sang đầu ra dưới áp suất cao.

Cấu tạo cơ bản

Một cụm bơm tiêu chuẩn được cấu thành từ các bộ phận cơ khí chính xác sau:

• Vỏ bơm: Thường làm bằng gang, thép đúc hoặc inox, có nhiệm vụ bảo vệ và chứa toàn bộ buồng bơm.

• Bánh răng: Gồm bánh răng chủ động (nối với trục động cơ) và bánh răng bị động.

• Trục quay: Truyền động lực quay từ nguồn cấp đến các bánh răng.

• Bộ phận phớt (Phớt cơ khí hoặc phớt tết chèn): Ngăn chặn tuyệt đối tình trạng rò rỉ chất lỏng ra môi trường ngoài.

• Cổng hút và cổng xả: Nơi chất lỏng đi vào và đi ra khỏi buồng bơm.

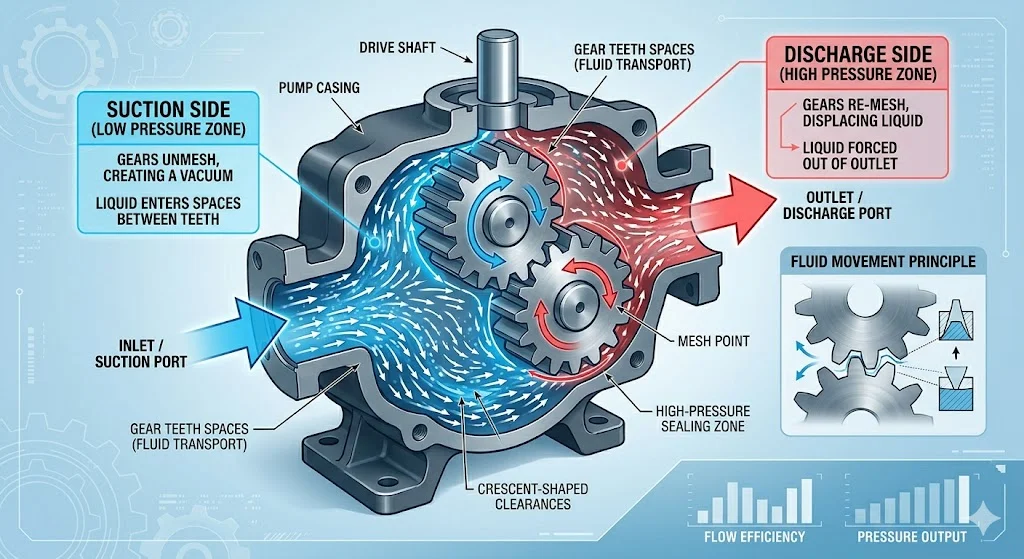

Nguyên lý hoạt động

Thiết bị vận hành dựa trên nguyên lý thay đổi thể tích buồng bơm một cách tuần hoàn:

1. Giai đoạn hút: Khi các bánh răng quay và bắt đầu nhả khớp tại vùng cổng hút, thể tích buồng bơm tăng lên, tạo ra một vùng chân không cục bộ. Áp suất khí quyển hoặc áp suất bồn chứa sẽ đẩy chất lỏng điền đầy vào các khoảng trống giữa các răng.

2. Giai đoạn vận chuyển: Chất lỏng nằm trong các rãnh răng được giữ chặt và di chuyển dọc theo chu vi vỏ bơm từ phía hút sang phía xả.

3. Giai đoạn đẩy: Tại vùng cổng xả, các bánh răng tiến vào giai đoạn ăn khớp trở lại. Thể tích buồng chứa bị thu hẹp đột ngột, ép chặt và đẩy chất lỏng ra ngoài đường ống với áp suất cao.

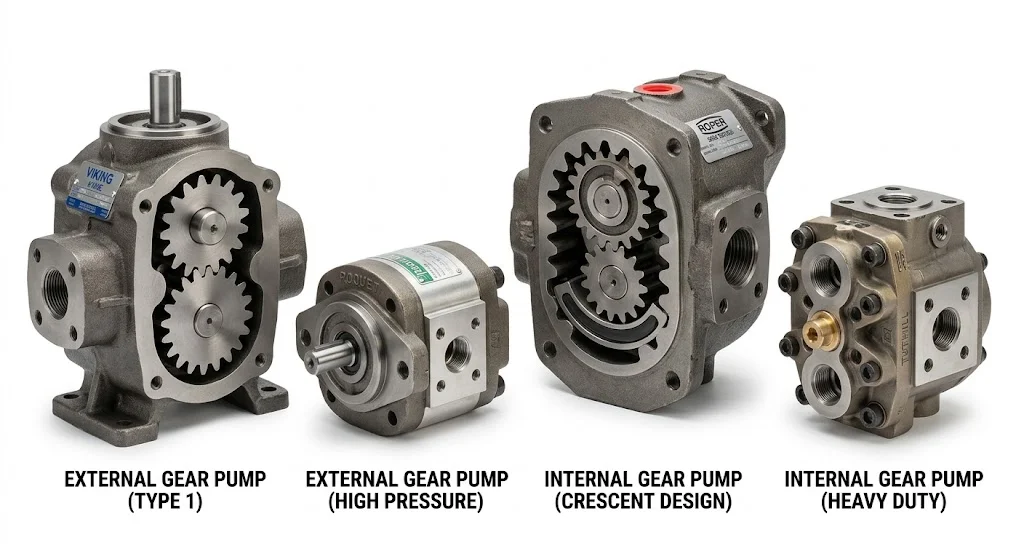

Các Loại Bơm Bánh Răng Phổ Biến Hiện Nay

Thế giới công nghiệp đòi hỏi các giải pháp chuyên biệt, đó là lý do vì sao các loại bơm bánh răng được chia thành nhiều biến thể thiết kế khác nhau để thích ứng với từng bài toán công nghệ.

1. Bơm bánh răng ăn khớp ngoài (External Gear Pump)

Đây là dòng bơm có cấu tạo gồm hai bánh răng giống nhau đặt song song và ăn khớp với nhau từ phía bên ngoài.

• Ưu điểm: Cấu tạo cực kỳ đơn giản, dễ dàng tháo lắp để bảo dưỡng, giá thành đầu tư thấp và có khả năng tạo ra áp suất làm việc từ trung bình đến rất cao.

• Nhược điểm: Do khoảng hở cơ khí và biên dạng răng, dòng bơm này thường có độ ồn cao hơn khi vận hành ở tốc độ lớn và nhanh bị mài mòn nếu chất lỏng có chứa tạp chất hạt rắn.

2. Bơm bánh răng ăn khớp trong (Internal Gear Pump)

Dòng bơm này có thiết kế một bánh răng nhỏ (bánh răng chủ động) nằm hoàn toàn bên trong lòng một bánh răng lớn hơn (bánh răng bị động).

• Ưu điểm: Bơm vận hành cực kỳ êm ái, độ xung động lưu lượng thấp giúp dòng chảy đầu ra ổn định tối đa. Khả năng chịu dòng chất lỏng có độ nhớt cao rất tốt.

• Nhược điểm: Kết cấu cơ khí phức tạp, chế tạo đòi hỏi độ chính xác cao nên giá thành cao hơn đáng kể so với bơm dòng ăn khớp ngoài.

3. Bơm bánh răng ăn khớp trong dạng lưỡi liềm (Crescent Internal Gear Pump)

Một biến thể cao cấp của bơm ăn khớp trong, bổ sung một vách ngăn hình lưỡi liềm cố định nằm giữa bánh răng trong và bánh răng ngoài.

• Ưu điểm: Vách ngăn lưỡi liềm đóng vai trò như một gioăng làm kín vật lý, giúp bơm phù hợp tuyệt đối với chất lỏng có độ nhớt siêu cao (như mật rỉ, keo đặc, nhựa đường) mà không lo hiện tượng trượt dòng hay tụt áp.

Tại sao thị trường cần nhiều loại bơm bánh răng đến vậy?

Sự đa dạng này xuất phát từ bản chất lý hóa phức tạp của chất lỏng công nghiệp. Một loại bơm không thể xử lý tốt mọi trạng thái vật chất:

• Độ nhớt khác nhau: Nước, dầu nhớt, và keo đặc cần cấu trúc răng và tốc độ dòng chảy khác nhau để không làm quá tải động cơ.

• Áp suất khác nhau: Hệ thống thủy lực cần áp suất phá hủy cực cao (bơm ngoài), trong khi hệ thống cấp liệu cần áp suất đều đặn (bơm trong).

• Môi trường làm việc: Các ngành yêu cầu cao về tiếng ồn hoặc độ ăn mòn hóa chất sẽ quyết định việc dùng biên dạng hình học nào cho tối ưu.

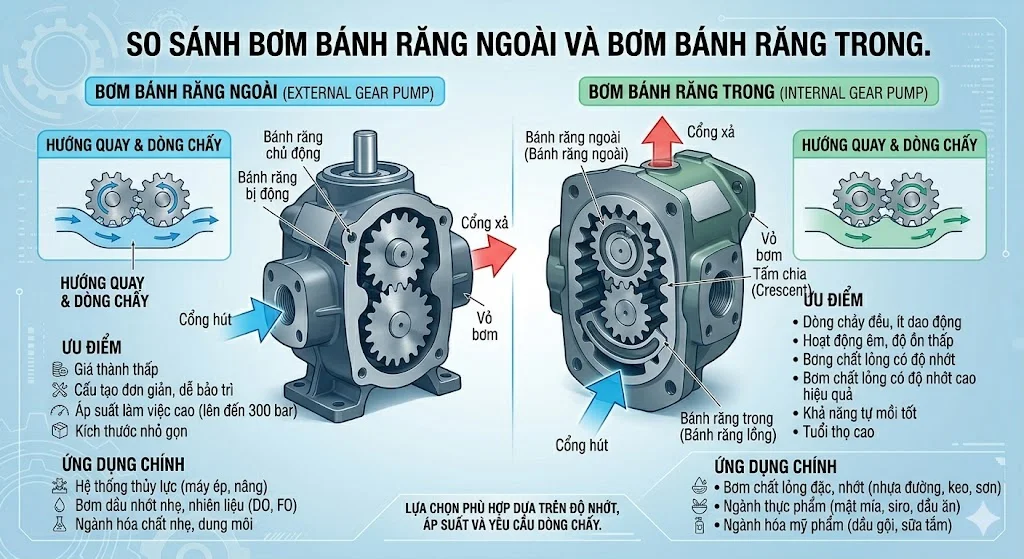

So Sánh Các Loại Bơm Bánh Răng

Để có góc nhìn trực quan nhất trước khi đưa ra quyết định mua sắm, hãy cùng phân tích bảng so sánh kỹ thuật dưới đây:

Khi nào nên chọn dòng sản phẩm nào?

• Nên chọn bơm bánh răng ngoài khi: Bạn cần một giải pháp kinh tế, ứng dụng cho các hệ thống thủy lực áp suất cao, bơm các loại dầu thủy lực, dầu DO, hoặc chất lỏng sạch có độ nhớt vừa phải và tiếng ồn không phải là vấn đề quá lớn.

• Nên chọn bơm bánh răng trong khi: Bạn cần vận chuyển chất lỏng đặc nhớt, keo, hóa chất độc hại yêu cầu độ kín tuyệt đối, hoặc hệ thống đòi hỏi lưu lượng không được xung động để bảo vệ các thiết bị đo lường phía sau.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Bơm Bánh Răng

Việc đọc hiểu các thông số trên tem nhãn (Nameplate) của bơm là kỹ năng bắt buộc để tránh các sự cố kỹ thuật đáng tiếc.

• Lưu lượng ($Q$ ): Lượng chất lỏng bơm vận chuyển được trong một đơn vị thời gian (thường tính bằng $\text{m}^3/\text{h}$ hoặc $\text{lít/phút}$ ).

• Áp suất ($P$ ): Sức cản mà bơm phải vượt qua để đẩy chất lỏng đi, tính bằng $\text{bar}, \text{PSI}$ hoặc $\text{MPa}$ .

• Công suất ($P_w$ ): Công suất của motor điện cần thiết để kéo đầu bơm làm việc ổn định dưới tải.

• Độ nhớt ($\nu$ ): Chỉ số thể hiện độ đặc/loãng của chất lỏng (tính bằng $\text{cSt}$ hoặc $\text{cP}$ ).

• Nhiệt độ ($T$ ): Giới hạn nhiệt độ mà vật liệu phớt và thân bơm có thể chịu đựng mà không bị biến dạng.

• Vật liệu thân bơm: Thường là Gang (cho dầu), Inox 316 (cho thực phẩm, hóa chất), hoặc Thép hợp kim.

• Tốc độ quay ($n$ ): Số vòng quay trên phút ($\text{RPM}$ ) của trục bơm.

Tại sao độ nhớt lại ảnh hưởng cốt lõi đến hiệu suất bơm?

Độ nhớt là lực cản nội tại chống lại dòng chảy của chất lỏng.

• Chất lỏng có độ nhớt cao (như dầu đặc, mật đường): Nếu cho chạy ở tốc độ quay quá nhanh ($\text{RPM}$ lớn), chất lỏng sẽ không kịp điền đầy vào các rãnh răng tại cổng hút. Hậu quả là gây ra hiện tượng xâm thực (cavitation), làm bơm bị rung lắc dữ dội, phá hủy bề mặt bánh răng và làm cháy phớt. Đối với dầu đặc, bắt buộc phải hạ tốc độ vòng quay xuống thấp và tăng kích thước đường ống hút.

• Chất lỏng có độ nhớt thấp (như nhiên liệu nhẹ, hóa chất lỏng): Dễ xảy ra hiện tượng rò rỉ ngược nội bộ (slip) từ buồng xả quay lại buồng hút thông qua khoảng hở giữa các bánh răng, làm giảm hiệu suất thể tích thực tế của bơm.

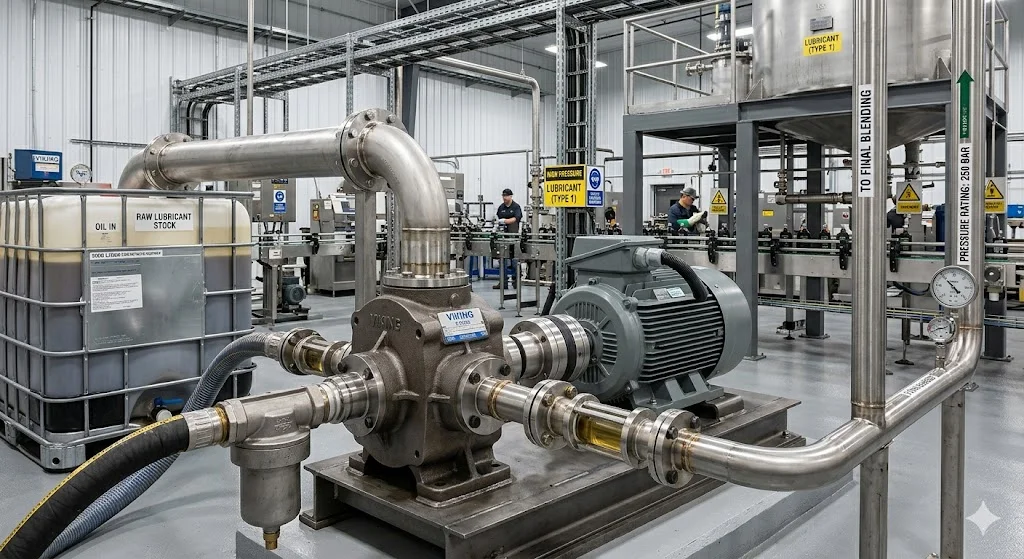

Ứng Dụng Thực Tế Của Bơm Bánh Răng

Nhờ khả năng tạo áp lực mạnh mẽ và xử lý chất lỏng đa dạng, các loại bơm bánh răng hiện diện trong hầu hết các ngành công nghiệp nặng và nhẹ.

• Ngành dầu khí và xăng dầu: Vận chuyển dầu thô, dầu nhớt thương phẩm, dầu DO, FO và các loại mỡ bôi trơn.

• Ngành hóa chất: Bơm các loại axit, kiềm, silicat, sơn, keo dán, mút xốp (polyurethane).

• Ngành thực phẩm và dược phẩm: Sử dụng bơm bánh răng inox để vận chuyển nước sốt, tương ớt, chocolate, mật rỉ, dầu ăn, siro.

• Hệ thống thủy lực: Làm bơm nguồn cấp áp lực cho các xylanh thủy lực trong máy ép, xe nâng, máy công cụ.

Ví dụ thực tế: Tại một nhà máy sản xuất dầu ăn quy mô lớn, việc chuyển dầu thô từ bồn chứa sang tháp lọc đòi hỏi lưu lượng phải cực kỳ đồng đều. Nếu dòng chảy bị ngắt quãng hoặc tạo bong bóng khí, chất lượng dầu thành phẩm sẽ bị oxy hóa và giảm giá trị. Nhà máy đã ứng dụng hệ thống bơm bánh răng ăn khớp trong bằng inox 316. Kết quả là hệ thống vận hành liên tục $24/7$ , duy trì lưu lượng ổn định, hạn chế tối đa tình trạng tạo bọt khí và đáp ứng hoàn hảo các tiêu chuẩn khắt khe về an toàn vệ sinh thực phẩm.

Sai Lầm Thường Gặp Khi Chọn Các Loại Bơm Bánh Răng

Dưới đây là những "bẫy" kỹ thuật mà rất nhiều doanh nghiệp đã mắc phải, dẫn đến việc thiết bị hư hỏng chỉ sau vài tuần vận hành:

1. Chỉ nhìn vào công suất motor: Chọn bơm chỉ dựa trên số $\text{kW}$ hoặc $\text{HP}$ của động cơ mà bỏ qua áp suất làm việc thực tế của hệ thống đường ống.

2. Không kiểm tra kỹ độ nhớt ở nhiệt độ làm việc: Nhiều người lấy thông số độ nhớt của dầu ở nhiệt độ phòng ($25^\circ\text{C}$ ), nhưng khi vào sản xuất thực tế nhiệt độ lên tới $80^\circ\text{C}$ , dầu bị loãng ra khiến bơm bị tụt lưu lượng nghiêm trọng. Hoặc ngược lại, chất lỏng bị cô đặc lại khi nguội khiến motor bị quá tải, cháy cuộn dây khi khởi động.

3. Chọn sai vật liệu đầu bơm: Sử dụng vỏ gang để bơm các hóa chất có tính ăn mòn hoặc thực phẩm, gây ra tình trạng rỉ sét, làm bẩn chất lưu và phá hủy bánh răng.

4. Bỏ qua giới hạn chịu nhiệt của phớt làm kín: Chọn phớt cao su thông thường cho ứng dụng bơm dầu truyền nhiệt nóng ($>150^\circ\text{C}$ ), khiến phớt bị chảy ra, gây rò rỉ lưu chất nguy hiểm ra nhà xưởng.

5. Không tính toán tổn thất áp suất trên đường ống: Nghĩ rằng khoảng cách bơm ngắn nên chọn áp suất bơm thấp, đến khi đường ống đi ngoằn ngoèo, qua nhiều co cút làm tổn hao áp suất, chất lỏng không thể đẩy tới đích.

Checklist Chọn Các Loại Bơm Bánh Răng Phù Hợp

Để đảm bảo bạn không bỏ sót bất kỳ yếu tố kỹ thuật nào, hãy áp dụng quy trình kiểm tra nhanh gồm 8 bước dưới đây trước khi ký hợp đồng mua thiết bị:

• [ ] ✓ Xác định lưu lượng cần thiết: Cần bao nhiêu khối chất lỏng trong một giờ ($\text{m}^3/\text{h}$ )?

• [ ] ✓ Xác định áp suất tổng của hệ thống: Bao gồm áp suất đẩy tại đích và tổn thất áp suất dọc đường ống.

• [ ] ✓ Kiểm tra độ nhớt của chất lỏng: Đo bằng đơn vị $\text{cSt}$ hoặc $\text{cP}$ ở cả nhiệt độ thấp nhất và cao nhất.

• [ ] ✓ Xác định nhiệt độ môi chất: Chất lỏng hoạt động ở bao nhiêu độ $\text{C}$ để chọn loại phớt (phớt cơ khí hay phớt tết chèn chịu nhiệt).

• [ ] ✓ Chọn vật liệu đầu bơm hợp chuẩn: Gang (dầu thông thường), Inox 316 (hóa chất, thực phẩm), Thép đúc (áp suất cao).

• [ ] ✓ Kiểm tra tốc độ quay phù hợp: Đảm bảo vòng quay động cơ không quá nhanh đối với các chất lỏng siêu đặc.

• [ ] ✓ Xác định môi trường sử dụng: Có cần động cơ chống cháy nổ ($\text{ATEX}$ ) nếu làm việc trong môi trường dung môi, xăng dầu không?

• [ ] ✓ Chọn thương hiệu và nhà cung ứng uy tín: Ưu tiên các đơn vị có CO/CQ rõ ràng, có sẵn phụ kiện thay thế như bánh răng, phớt, trục để không làm gián đoạn sản xuất khi xảy ra sự cố.

FAQ – Câu Hỏi Thường Gặp Về Các Loại Bơm Bánh Răng

Bơm bánh răng dùng để làm gì?

Bơm bánh răng chủ yếu được dùng để vận chuyển các chất lỏng có độ nhớt từ thấp đến cao như dầu nhớt, hóa chất, keo, thực phẩm đặc và cung cấp áp suất cho các hệ thống thủy lực công nghiệp.

Bơm bánh răng ngoài và trong khác nhau thế nào?

Bơm ngoài có hai bánh răng bằng nhau đặt song song, tạo áp suất cao hơn, giá rẻ nhưng ồn. Bơm trong có một bánh răng nằm gọn trong bánh răng kia, chạy êm hơn, xử lý chất đặc tốt hơn nhưng giá thành cao hơn.

Bơm bánh răng có khả năng tự mồi không?

Có. Bơm bánh răng thuộc dòng bơm thể tích nên có khả năng tự mồi rất tốt. Tuy nhiên, trong lần đầu tiên vận hành, bạn nên mồi một lượng chất lỏng nhỏ vào buồng bơm để làm ướt bánh răng và phớt, tránh tình trạng chạy khô gây cháy phớt.

Loại bơm bánh răng nào phù hợp nhất cho dầu nhớt?

Đối với dầu nhớt thông thường, bơm bánh răng ăn khớp ngoài là lựa chọn tối ưu về chi phí. Đối với các loại dầu nhớt siêu đặc hoặc yêu cầu hệ thống vận hành cực kỳ yên tĩnh, bơm bánh răng ăn khớp trong sẽ mang lại hiệu quả vượt trội hơn.

Bơm bánh răng có dùng để bơm hóa chất được không?

Hoàn toàn được, với điều kiện toàn bộ phần thân bơm, bánh răng và trục phải được chế tạo từ các vật liệu chống ăn mòn cao cấp như Inox 316, Teflon hoặc nhựa chuyên dụng, kết hợp với phớt cơ khí chịu hóa chất phù hợp.

Kết Luận

Có thể thấy, các loại bơm bánh răng trên thị trường vô cùng phong phú và mỗi dòng thiết kế đều mang trong mình những sứ mệnh công nghệ riêng biệt. Không có loại bơm nào là tốt nhất cho mọi ứng dụng, chỉ có loại bơm phù hợp nhất với điều kiện bài toán của bạn. Việc xem xét kỹ lưỡng các thông số về lưu lượng, áp suất, độ nhớt, vật liệu cấu tạo và môi trường làm việc chính là ranh giới giữa một hệ thống vận hành trơn tru bền bỉ và một hệ thống liên tục gặp sự cố hỏng hóc.

Nếu doanh nghiệp của bạn đang gặp khó khăn trong việc tính toán thông số kỹ thuật, hoặc đang tìm kiếm một giải pháp tối ưu hóa hệ thống bơm bánh răng cho dây chuyền sản xuất của mình, hãy liên hệ ngay với đội ngũ chuyên gia của chúng tôi để nhận được sự tư vấn kỹ thuật chính xác, tận tâm và hoàn toàn miễn phí!
