Double valve là gì?

Double valve là gì? Trong bối cảnh vận hành các nhà máy công nghiệp hiện đại, rủi ro rò rỉ lưu chất không chỉ dừng lại ở vấn đề thất thoát tài nguyên mà còn liên quan trực tiếp đến an toàn tính mạng và môi trường. Các quy trình xử lý dạt áp cao, lưu chất độc hại hay dòng hơi nóng bão hòa luôn đặt ra yêu cầu an toàn cao khắt khe đối với mọi thiết bị cơ điện. Để tiến hành bảo dưỡng hạ nguồn một cách an toàn mà không cần dừng toàn bộ nhà máy, kỹ sư cần cô lập dòng chảy tuyệt đối tại các điểm phân nhánh chính.

Đồng thời, hệ thống điều khiển luôn cần dự phòng khi một van gặp sự cố rò rỉ bất ngờ do mài mòn cơ học hoặc rách gioăng làm kín. Thực tế vận hành cho thấy, một van đơn (single valve) đôi khi không đủ an toàn trước áp lực cắt và hiện tượng xói mòn liên tục của môi chất nguy hiểm. Chỉ một vết xước siêu vi trên bề mặt bệ đỡ đĩa van cũng có thể dẫn đến thảm họa rò rỉ chéo.

Chính vì vậy, việc tích hợp cấu hình double valve (hệ thống van đôi) đã trở thành một tiêu chuẩn kỹ thuật bắt buộc để thiết lập một hàng rào bảo vệ đa tầng vững chắc, triệt tiêu hoàn toàn các kịch bản sự cố nguy hiểm trong công nghiệp nặng.

Double valve là gì?

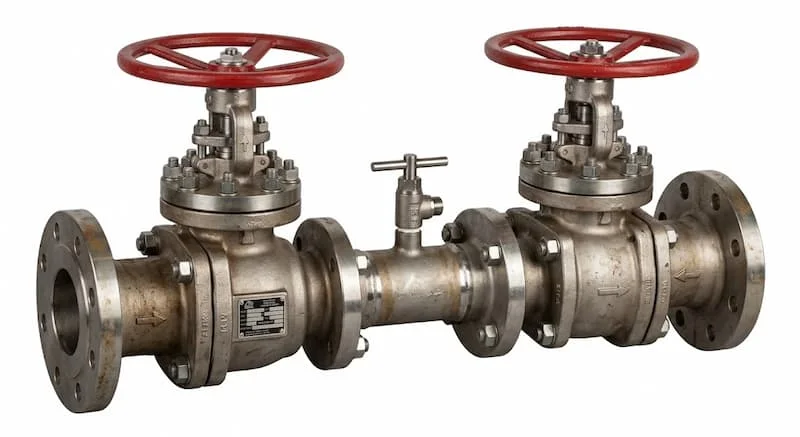

Double valve là thuật ngữ kỹ thuật chỉ một hệ thống cơ khí gồm hai cơ cấu van độc lập được lắp đặt nối tiếp nhau trên cùng một tuyến ống hoặc được tích hợp chung vào trong cùng một thân van (monoflange/manifold). Cấu hình này được thiết kế nhằm mục đích tăng gấp đôi mức độ an toàn, tối ưu hóa khả năng kiểm soát và đạt được độ cô lập dòng chảy tuyệt đối, ngăn chặn hoàn toàn hiện tượng rò rỉ dòng môi chất ở các phân đoạn quan trọng.

Nguyên lý hoạt động của hệ thống double valve

Về mặt động lực học và an toàn chất lưu, hệ thống van đôi vận hành dựa trên các nguyên lý cốt lõi về sự dự phòng và triệt tiêu áp suất tồn dư:

Cơ chế cô lập kép và dự phòng (Double Isolation & Redundancy)

Hệ thống thiết lập một quy trình làm kín nối tiếp (sequential sealing). Khi nhận lệnh đóng, van số 1 (primary valve) sẽ đóng lại trước để chặn đứng phần lớn động năng và lưu lượng của dòng lưu chất từ thượng nguồn. Ngay sau đó, van số 2 (secondary valve) đóng vai trò là một hệ thống dự phòng (redundancy system), tiếp tục khóa chặt đường ống một lần nữa. Nếu có bất kỳ giọt lưu chất nào vượt qua được lớp đệm làm kín của van thứ nhất, chúng sẽ bị chặn đứng hoàn toàn bởi lớp chắn của van thứ hai.

Triết lý Block and Bleed (Xả áp trung gian)

Để đạt độ an toàn tuyệt đối, nguyên lý block and bleed concept được áp dụng bằng cách tích hợp một van xả nhỏ (bleed valve) nằm ở khoang không gian giữa hai van chính.

• Khi cả hai van chính cùng đóng, van xả trung gian này sẽ được mở ra để xả toàn bộ lượng áp suất và lưu chất còn kẹt lại giữa hai van ra ngoài.

• Việc giải phóng áp suất giữa hai van giúp triệt tiêu hoàn toàn lực đẩy cơ học lên bề mặt làm kín của van thứ hai, đồng thời giúp kỹ sư dễ dàng phát hiện lỗi rò rỉ của van thứ nhất nếu thấy chất lỏng liên tục chảy ra từ van xả.

Cấu tạo hệ thống van đôi tiêu chuẩn

Cấu trúc cơ khí của một cụm van đôi công nghiệp thường bao gồm các thành phần liên kết chặt chẽ sau:

• Van sơ cấp (Primary Valve / Valve 1): Van tiếp xúc trực tiếp đầu tiên với dòng lưu chất thượng nguồn, chịu áp lực và lực xói mòn lớn nhất.

• Van thứ cấp (Secondary Valve / Valve 2): Van gác cổng tầng hai, hoạt động trong môi trường áp suất đã được giảm thiểu, đảm bảo độ kín tuyệt đối cho hạ nguồn.

• Van xả trung gian (Bleed Valve): Thường là một van bi hoặc van kim (needle valve) cỡ nhỏ, chịu trách nhiệm xả áp và giám sát độ kín của van sơ cấp.

• Bộ kết nối đường ống (Pipeline Connector): Thân đúc manifold hoặc đoạn ống nối mặt bích có độ dày cao để liên kết các van thành một khối vững chắc.

• Hệ thống điều khiển (Actuator System): Các bộ truyền động bằng khí nén, thủy lực hoặc điện được đồng bộ hóa tín hiệu để điều khiển hai van chính đóng/mở theo đúng trình tự thời gian tiêu chuẩn.

Các loại double valve phổ biến trên thị trường

Tùy thuộc vào không gian lắp đặt và đặc tính vận hành, giải pháp van đôi được phân chia thành các cấu hình phổ biến:

Phân loại theo cấu trúc thiết kế cơ khí

• Double Ball Valve (Van bi đôi): Sử dụng hai quả bi xoay độc lập trong cùng một thân hoặc hai van rời. Cho tốc độ đóng ngắt cực nhanh và lưu lượng đi qua van không bị cản trở khi mở hoàn toàn.

• Double Block Valve: Cấu hình gồm hai van chặn dạng cổng (gate) hoặc dạng cầu (globe) nối tiếp, ưu tiên độ bền và khả năng chịu áp suất tĩnh rất lớn.

• Double Block and Bleed Valve (DBB): Dòng van tích hợp toàn diện nhất, chứa hai bề mặt làm kín độc lập và một cơ cấu xả ở giữa, tối ưu không gian lắp đặt và giảm thiểu số lượng mối nối bích trên đường ống.

• Integrated Valve Manifold: Cụm nhiều van đúc nguyên khối, chuyên dùng cho các đường ống đo lường (instrumentation) để bảo vệ các cảm biến áp suất, lưu lượng.

Phân loại theo phương thức truyền động điều khiển

• Vận hành bằng tay (Manual): Dùng tay gạt hoặc vô lăng tay quay có cơ chế khóa liên động (interlock) để ép buộc người vận hành phải mở hoặc đóng đúng thứ tự các van.

• Truyền động khí nén (Pneumatic) & Thủy lực (Hydraulic): Sử dụng áp lực khí hoặc dầu để điều khiển đĩa van, phù hợp cho các kịch bản đóng ngắt khẩn cấp (ESD - Emergency Shutdown).

• Truyền động điện (Electric): Sử dụng motor điện thông minh, tích hợp sâu với hệ thống điều khiển trung tâm DCS của nhà máy.

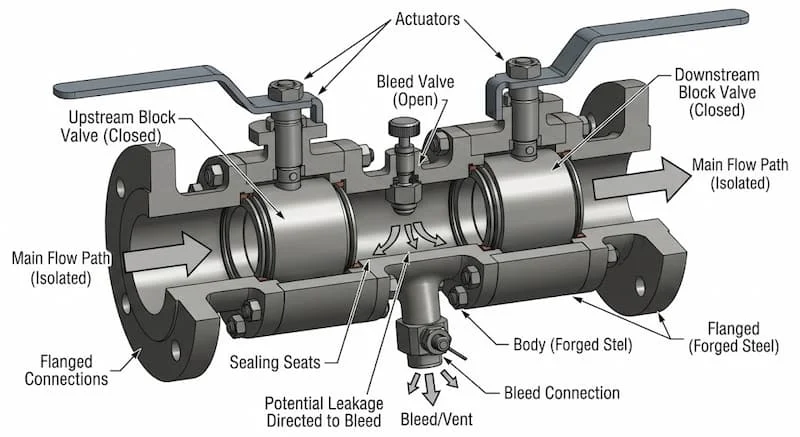

Thông số kỹ thuật quan trọng cần lưu ý

Để cấu hình hệ thống double valve hoạt động ổn định và không gặp sự cố, kỹ sư cơ điện cần tính toán chính xác các thông số:

• Cấp áp lực (Pressure Rating): Phổ biến từ Class 150, Class 600 đến Class 2500 (theo chuẩn ASME) hoặc từ PN16 đến PN100 trở lên (theo chuẩn EN).

• Dải nhiệt độ làm việc (Temperature Range): Khả năng chịu nhiệt của cấu trúc từ mức âm sâu (môi trường khí hóa lỏng Cryogenic) lên đến trên 400°C (đối với hơi nóng lò hơi).

• Vật liệu chế tạo (Material Grade): Thép carbon chịu lực (A105, WCB), Thox cao cấp chống ăn mòn (SS304, SS316), hoặc các hợp kim siêu bền như Super Duplex, Monel.

• Cấp độ kín dòng (Leakage Class): Thường yêu cầu đạt Tiêu chuẩn API 598 hoặc ISO 5208 Rate A (Zero Leakage - Hoàn toàn không rò rỉ).

• Kiểu kết nối (Connection Type): Kết nối mặt bích (Flange) chịu lực, nối ren (Thread) cho ống nhỏ, hoặc hàn kín vĩnh viễn (Welded Joint) cho hệ thống siêu cao áp.

Double valve khác biệt như thế nào so với single valve?

Bảng so sánh trực quan dưới đây thể hiện sự vượt trội về mặt an toàn của cấu hình van đôi:

Tại sao các hệ thống công nghiệp bắt buộc phải cần hệ double valve?

Sự xuất hiện của cụm van đôi là câu trả lời tối ưu cho bài toán kiểm soát rủi ro trong công nghiệp nặng:

Đầu tiên, thiết bị giúp tăng an toàn hệ thống lên mức tối đa. Trong các đường ống dẫn khí hydro, khí tự nhiên hóa lỏng hay axit đậm đặc, bất kỳ một sự cố rò rỉ nhỏ nào cũng có thể dẫn đến cháy nổ. Thiết kế van đôi giúp giảm rủi ro rò rỉ xuống mức tiệm cận bằng không.

Đặc biệt, cấu hình này đảm bảo bảo trì an toàn tuyệt đối cho kỹ thuật viên. Khi cần thay thế một đồng hồ đo áp hoặc sửa chữa đoạn ống phía sau, người thợ có thể khóa cả hai van chính, mở van xả trung gian để kiểm tra. Nếu không có lưu chất thoát ra ở van xả, điều đó chứng minh hệ thống phía sau đã được cô lập hoàn toàn, không còn áp suất ngầm, giúp người thợ yên tâm thao tác cắt ống mà không sợ bị lưu chất áp lực cao phun vào người. Khả năng cô lập dòng tuyệt đối này là điều mà một chiếc van đơn lẻ không bao giờ có thể tự thực hiện được.

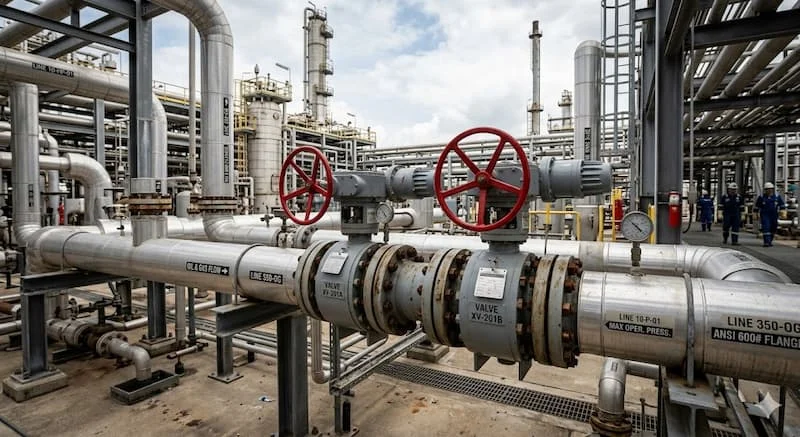

Ứng dụng thực tế của van đôi trong các ngành công nghiệp

Hệ thống van đôi là linh kiện then chốt trong nhiều quy trình sản xuất quy mô lớn:

• Ngành dầu khí (Oil & Gas): Lắp đặt tại các đầu giếng khai thác, bẫy phóng phóng thoi (Pig launcher/receiver) và trên các tàu chứa dầu thô PTSO.

• Công nghiệp hóa chất và lọc hóa dầu: Kiểm soát các tuyến ống dẫn lưu chất có tính ăn mòn cực cao, độc hại hoặc dễ bay hơi.

• Hệ thống hơi nóng (Steam) và Trạm năng lượng: Cô lập các đường hơi quá nhiệt áp suất cao từ lò hơi sang tuabin máy phát điện của nhà máy điện.

• Hệ thống đo lường và lấy mẫu (Instrumentation): Bảo vệ các thiết bị đo dòng chảy, cảm biến chênh áp khỏi bị quá tải áp suất khi hệ thống test thử nghiệm.

• Ngành thực phẩm và dược phẩm: Sử dụng các dòng van đôi vô trùng (aseptic double seat valve) để ngăn chặn sự nhiễm khuẩn chéo giữa dòng chu trình làm sạch CIP và dòng sản phẩm.

• HVAC công nghiệp: Cô lập các cụm máy nén gas lạnh công suất lớn của hệ thống điều hòa trung tâm.

Khi nào hệ thống đường ống của bạn nên dùng van đôi?

Sản phẩm van đôi nên được đưa vào cấu hình thiết kế khi bạn cần thực hiện các hoạt động bảo trì an toàn thường xuyên trên đường ống đang vận hành liên tục. Thiết bị này là bắt buộc trong các môi trường nguy hiểm (khu vực dễ cháy nổ chuẩn ATEX) có mức áp suất cao và yêu cầu kỹ thuật khắt khe về mặt zero leakage (không rò rỉ dù chỉ một giọt). Đây là khoản đầu tư thông minh cho những hệ thống quan trọng, nơi mà chi phí thiệt hại cho một giờ dừng máy do sự cố rò rỉ vượt xa chi phí mua một cụm van đôi chất lượng cao.

Những sai lầm thường gặp khi ứng dụng hệ thống van đôi

• Đồng nhất double valve với việc lắp 2 van rời đơn giản: Rất nhiều đơn vị tự ý mua hai chiếc van bi giá rẻ rồi nối với nhau bằng một đoạn ống ngắn mà bỏ qua bước tính toán khoảng cách áp suất, dẫn đến hệ thống bị cồng kềnh, tăng nguy cơ rò rỉ tại các mối nối ren/bích phụ.

• Lắp sai thứ tự vận hành của các van: Đóng mở không tuân theo quy trình kỹ thuật khiến van sơ cấp bị sốc áp lực đột ngột, gây mẻ đĩa van hoặc rách gioăng chèn.

• Hoàn toàn bỏ qua hoặc khóa chết van bleed valve: Việc không sử dụng van xả áp giữa sẽ làm mất đi 50% ý nghĩa an toàn của hệ thống DBB, khiến áp suất tồn dư giữa hai van liên tục ép lên bề mặt làm kín của van thứ cấp.

• Lựa chọn sai mức pressure rating: Nghĩ rằng có hai van thì mỗi van chỉ cần chịu một nửa áp suất hệ thống. Đây là tư duy cực kỳ nguy hiểm, mọi van trong cụm van đôi đều phải có khả năng chịu được 100% áp suất đỉnh của đường ống một cách độc lập.

• Không thực hiện kiểm tra độ kín (sealing) định kỳ: Chủ quan cho rằng hệ thống có tính dự phòng nên bỏ qua khâu kiểm tra lớp đệm cao su/PTFE, dẫn đến tình trạng cả hai van cùng bị mòn gối đỡ và đồng loạt hỏng cùng lúc.

Quy trình lựa chọn cấu hình double valve đúng kỹ thuật

Để hệ thống hoạt động tối ưu, bộ phận kỹ thuật cần áp dụng bộ checklist chọn lọc sau:

1. Xác định rõ ràng mục đích sử dụng chủ đạo: Hệ thống cần cô lập thuần túy (isolation), dự phòng an toàn (safety) hay tích hợp lấy mẫu kiểm tra (sampling).

2. Tính toán áp suất và nhiệt độ làm việc cực hạn: Đảm bảo chọn đúng Class áp lực theo ASME B16.34 để thân van không bị nứt vỡ dưới áp lực tĩnh.

3. Đánh giá tính chất hóa lý của loại lưu chất: Lưu chất có tính ăn mòn, chứa hạt rắn hay dễ đông đặc không để chọn đúng cấu hình đĩa van mềm (Soft seat) hay đĩa van kim loại (Metal-to-metal seat).

4. Quyết định cấu hình tích hợp (DBB) hay hệ van rời: Chọn van tích hợp nguyên khối để tiết kiệm 70% không gian và giảm trọng lượng lên giá đỡ ống, hoặc chọn hệ van rời nếu đường kính ống quá lớn (trên DN300).

5. Lựa chọn vật liệu đồng bộ kỹ thuật: Ưu tiên chọn thép hợp kim dẻo dai cho hệ thống nhiệt độ cao và inox SS316 cho môi trường có độ lưu huỳnh hoặc nồng độ axit cao.

Hướng dẫn các bước lắp đặt hệ thống van đôi chuẩn kỹ thuật

Quy trình thi công một cụm van đôi đòi hỏi tính chính xác cơ khí rất cao để tránh ứng suất nứt vỡ:

Bước 1: Khảo sát hướng dòng chảy và làm sạch hệ thống

Xác định chính xác hướng dòng chảy chính của đường ống (thượng nguồn và hạ nguồn). Tiến hành súc rửa, làm sạch hoàn toàn cát, đá, mạt sắt bám trong lòng ống vì các hạt rắn này khi kẹt vào giữa bi van và bệ đỡ sẽ làm xước lớp đệm kín ngay trong lần vận hành đầu tiên.

Bước 2: Lắp đặt van sơ cấp (Primary Valve) và van thứ cấp (Secondary Valve)

Đưa cụm van (hoặc các van rời) vào vị trí thiết kế. Nếu là hệ van rời, lắp van sơ cấp trước, sau đó nối đoạn ống đệm rồi mới lắp van thứ cấp. Đảm bảo các mặt bích đồng tâm tuyệt đối, không dùng lực bu-lông để cưỡng ép kéo các mặt bích lệch lại gần nhau, vì điều này sẽ gây ứng suất uốn làm kẹt trục van.

Bước 3: Lắp đặt cơ cấu van xả trung gian (Bleed Valve)

Lắp chắc chắn van xả nhỏ vào lỗ thoát thiết kế nằm giữa hai van chính. Đường xả của van bleed nên được dẫn bằng một ống nhỏ về cụm thu gom nước thải an toàn hoặc bình chứa thu hồi lưu chất độc hại của nhà máy, tránh xả trực tiếp ra sàn nhà xưởng.

Bước 4: Kiểm tra áp lực và thử nghiệm vận hành (Commissioning)

Tiến hành thử áp lực thủy tĩnh toàn tuyến ống. Thao tác đóng cả hai van chính, mở van xả giữa để kiểm tra xem van sơ cấp có đạt độ kín Class VI (Zero leakage) hay không. Cuối cùng, thực hiện kích hoạt hệ thống điều khiển tự động (nếu có) để kiểm tra độ đồng bộ hành trình của các bộ truyền động.

Lưu ý sống còn trong quá trình sử dụng hệ thống

Để duy trì hệ số an toàn cao nhất cho công trình suốt vòng đời vận hành, bạn cần tuân thủ các nguyên tắc:

• Bắt buộc phải thực hiện quy trình kiểm tra rò rỉ định kỳ cho cả van 1 và van 2 thông qua việc mở thử van bleed. Nếu có lưu chất liên tục chảy ra ở van xả khi hai van chính đang đóng, phải lên kế hoạch thay thế gioăng đệm ngay.

• Tuyệt đối không để áp suất hệ thống vượt quá thông số đóng định mức của thiết bị, đặc biệt là trong các chu kỳ sốc nhiệt của hệ thống hơi.

• Thực hiện công tác bảo trì, tra mỡ bôi trơn đồng bộ cho tất cả các van trong cụm cùng một thời điểm để đảm bảo các bộ truyền động không bị lệch pha hành trình khi nhận lệnh đóng ngắt khẩn cấp.

Câu hỏi thường gặp về hệ thống double valve

Hệ thống double valve bắt buộc phải là một cụm van đúc nguyên khối đúng không?

Không bắt buộc. Hệ thống van đôi có thể được xây dựng bằng cách lắp hai chiếc van độc lập nối tiếp nhau thông qua mối nối mặt bích hoặc mối hàn trên đường ống. Tuy nhiên, trong các ngành công nghiệp hiện đại, người ta ưu tiên sử dụng dòng van tích hợp nguyên khối (Integrated DBB Valve) vì nó giúp giảm thiểu kích thước, cắt giảm trọng lượng và loại bỏ các mối nối bích trung gian – nơi vốn là điểm yếu dễ gây rò rỉ nhất trên đường ống.

Thuật ngữ DBB valve và Double Valve có hoàn toàn giống nhau không?

Về mặt bản chất, DBB (Double Block and Bleed) là một dạng cấu hình nâng cao và phổ biến nhất của double valve. Một hệ thống van đôi cơ bản có thể chỉ gồm hai van đóng ngắt đặt cạnh nhau, nhưng một cụm van DBB tiêu chuẩn bắt buộc phải có hai bề mặt làm kín độc lập kèm theo một cơ cấu xả áp (bleed) ở khoang giữa để giải phóng áp suất tồn dư, đảm bảo an toàn tuyệt đối cho công việc bảo trì hạ nguồn.

Có thể ứng dụng hệ thống van đôi này cho đường ống khí nén áp lực cao không?

Hoàn toàn được và cực kỳ khuyến khích. Trong các hệ thống khí nén công nghiệp áp lực lớn hoặc hệ thống phân phối khí Nitơ, Argon hóa lỏng, việc sử dụng van đôi giúp ngăn chặn hiện tượng rò rỉ khí – một tác nhân gây lãng phí điện năng của máy nén khí và tiềm ẩn rủi ro gây ngạt trong không gian kín nếu khí bị thất thoát ra ngoài.

Việc sử dụng cụm van đôi này có phải là quy định bắt buộc trong ngành dầu khí không?

Đúng vậy. Theo các tiêu chuẩn an toàn quốc tế khắt khe như API 6D, OSHA và các quy định của ngành dầu khí thượng nguồn (khai thác) lẫn hạ nguồn (lọc hóa dầu), việc sử dụng cấu hình Double Block and Bleed là bắt buộc tại các điểm kết nối giữa đường ống công nghệ chính với các thiết bị đo lường, hoặc tại các phân đoạn đường ống có nguy cơ cháy nổ cao để đảm bảo an toàn tuyệt đối cho con người khi bảo dưỡng.

Ưu điểm vượt trội nhất giúp van đôi thay thế hoàn toàn van đơn trong hệ thống trọng điểm là gì?

Ưu điểm lớn nhất chính là khả năng "Cô lập an toàn có thể kiểm chứng được" (Verifiable Isolation). Với một van đơn, khi bạn đóng van, bạn không thể biết chắc chắn 100% van có bị hở nhẹ bên trong hay không cho đến khi bạn tháo đường ống phía sau ra. Nhưng với hệ thống van đôi có van xả bleed ở giữa, bạn chỉ cần mở van xả: nếu không có lưu chất chảy ra, điều đó chứng minh van thứ nhất đã kín hoàn toàn, mang lại sự an toàn tuyệt đối cho người thợ thi công ở phía hạ nguồn.

Kết luận

Tổng kết lại dưới góc nhìn của các chuyên gia cơ điện và an toàn hệ thống, cấu hình double valve không phải là một sự lãng phí ngân sách mà là một khoản đầu tư bảo hiểm dài hạn, cực kỳ xứng đáng cho mọi hệ thống công nghiệp quan trọng. Khả năng nâng cấp hệ số an toàn lên mức tối đa, triệt tiêu hoàn toàn rủi ro rò rỉ môi chất độc hại và tạo lập không gian bảo trì an toàn tuyệt đối chính là những giá trị thực tế giúp nhà máy của bạn luôn vận hành thông suốt, phòng ngừa hiệu quả các sự cố dừng máy tốn kém.
