Bộ điều áp hơi là gì?

Bộ điều áp hơi là gì? Trong cấu trúc vận hành của các nhà máy sản xuất hiện đại, năng lượng nhiệt từ hơi nước đóng vai trò như mạch máu dẫn động toàn bộ quy trình. Thực tế kỹ thuật cho thấy, áp suất từ lò hơi thường rất cao và được duy trì ở mức đại lượng lớn để tối ưu hóa hiệu suất truyền tải trên các trục ống chính từ phòng xung năng lượng. Tuy nhiên, các thiết bị đầu cuối cần áp thấp hơn rất nhiều để phù hợp với ngưỡng chịu lực cơ học và mức nhiệt độ trao đổi mong muốn theo công thức bão hòa.

Nếu không có sự can thiệp của một thiết bị trung gian, việc dòng hơi áp lực cao đi thẳng vào các dây chuyền sẽ gây ra những hậu quả vô cùng nghiêm trọng:

• Hỏng thiết bị downstream cấp tốc: Áp lực vượt ngưỡng bẻ gãy các cấu trúc màng trao đổi nhiệt, làm nứt vỡ thành ống và phá hủy các gioăng đệm bọc kín.

• Giảm hiệu suất nhiệt động học: Áp suất quá cao khiến tốc độ lưu chuyển dòng hơi quá nhanh, làm giảm thời gian tiếp xúc trao đổi nhiệt hữu ích của hơi nước tại các dàn sấy.

• Mất an toàn lao động: Gia tăng nguy cơ nổ vỡ đường ống, gây nguy hiểm trực tiếp cho kỹ thuật viên trực ca.

Chính vì những lý do mang tính sống còn này, việc lắp đặt một bộ điều khiển áp hơi là bắt buộc để thực hiện nhiệm vụ kiểm soát và ổn định áp suất đầu ra, tạo ra một bức tường bảo vệ bền vững cho toàn bộ hạ tầng sản xuất của doanh nghiệp.

Bộ điều áp hơi là gì?

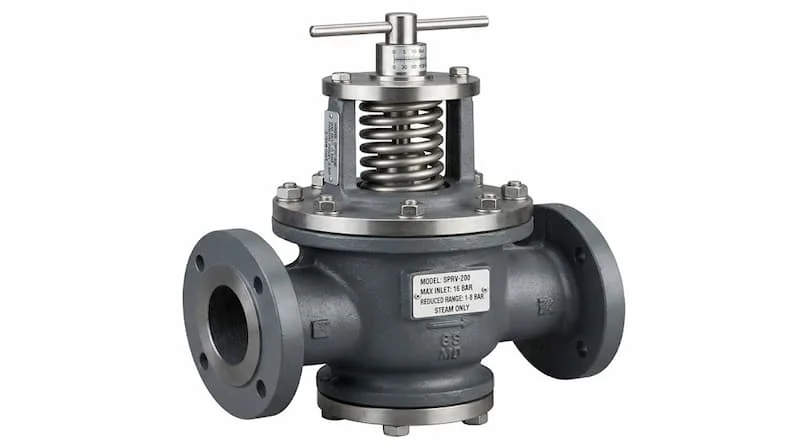

Bộ điều áp hơi (Steam Pressure Regulator) là một thiết bị cơ khí chuyên dụng được lắp đặt trên hệ thống đường ống công nghiệp, có chức năng tự động giảm áp suất cao từ nguồn cấp hạ xuống một giá trị áp suất thấp hơn theo yêu cầu, đồng thời liên tục duy trì sự ổn định của áp suất đầu ra này bất chấp những biến động về lưu lượng hoặc áp suất ở phía thượng nguồn.

Đối với dòng lưu chất có tính đặc thù cao như hơi nóng, thiết bị đóng vai trò điều tiết dòng chảy thông qua cơ chế phản hồi áp suất động học. Bộ điều khiển áp hơi không chỉ bảo vệ các điểm sử dụng hơi hạ nguồn mà còn giúp định hình chất lượng dòng nhiệt, đảm bảo lượng hơi cấp vào luôn mịn, không bị gián đoạn và đúng thông số kỹ thuật cần thiết cho quy trình công nghệ.

Nguyên lý hoạt động của bộ điều khiển áp hơi

Về mặt động lực học lưu chất, thiết bị hoạt động dựa trên triết lý cân bằng lực tự động, tự điều chỉnh độ mở dựa vào tín hiệu áp suất phản hồi:

Cơ chế giảm áp tuyến tính (Pressure Reduction & Spring Diaphragm)

Khi dòng hơi có áp suất cao đi vào cửa inlet của van, nó bắt buộc phải đi qua một tiết diện thu hẹp được tạo ra bởi đĩa van (seat valve) và vòng đệm. Tại đây, quá trình pressure reduction diễn ra do dòng lưu chất bị cản trở động năng. Cơ chế điều khiển độ mở này được kiểm soát bởi hệ thống màng và lò xo (spring diaphragm system). Lò xo có xu hướng đẩy trục van mở ra, trong khi áp suất đầu ra ở cửa outlet sẽ có xu hướng ép màng hoành đẩy trục van đóng lại.

Kiểm soát áp suất phản hồi tự động (Feedback Pressure Control & Automatic Balancing)

Khi áp suất đầu ra bắt đầu tăng cao vượt mức cài đặt, một đường trích áp (hoặc kênh dẫn nội bộ) sẽ đưa dòng hơi này phản hồi ngược lại mặt dưới của màng điều áp (feedback pressure control). Lực ép của dòng hơi lúc này thắng lực đẩy của lò xo, đẩy màng hoành lên phía trên và thu hẹp độ mở của đĩa van.

Ngược lại, khi các thiết bị tiêu thụ hạ nguồn mở lớn làm áp suất đầu ra tụt giảm, lực lò xo sẽ thắng thế, đẩy trục van đi xuống để mở rộng tiết diện dòng chảy. Quy trình này diễn ra liên tục, tạo thành một hệ thống cân bằng tự động (automatic balancing), giữ cho áp suất đầu ra luôn bất biến ở một giá trị mục tiêu.

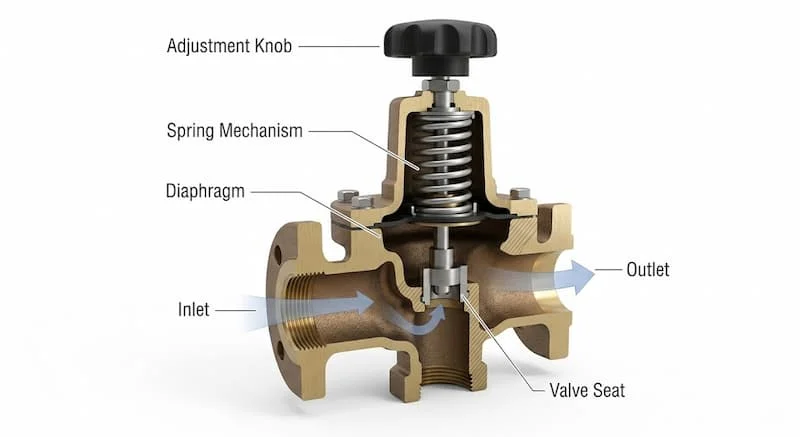

Cấu tạo chi tiết của bộ điều khiển áp hơi công nghiệp

Cấu trúc cơ khí của một thiết bị điều áp hơi tiêu chuẩn bao gồm các module linh kiện chịu nhiệt độ cao:

• Thân van (Body): Khối kim loại dày chịu áp chính, đúc dạng hai cửa đối xứng gồm cửa vào (inlet) và cửa ra (outlet).

• Màng điều áp (Diaphragm): Tấm màng co giãn làm từ vật liệu chịu nhiệt hoặc inox mỏng, bộ phận cốt lõi chuyển đổi áp suất thành lực cơ học.

• Lò xo điều chỉnh (Setting Spring): Khối lò xo có độ đàn hồi cao, chịu trách nhiệm tạo lực đối trọng để thiết lập mức áp suất đầu ra mong muốn.

• Đĩa van và bệ đỡ (Seat Valve): Cặp linh kiện trực tiếp thay đổi diện tích mặt cắt dòng hơi, chịu lực xói mòn trực tiếp từ dòng lưu chất.

• Núm chỉnh áp (Adjustment Knob / Screw): Trục ren ở đỉnh van dùng để nén hoặc nới lỏng lò xo, giúp kỹ sư thay đổi áp suất đầu ra dễ dàng.

Các loại bộ điều áp hơi phổ biến trên thị trường

Thiết bị được phân tách thành các chủng loại để đáp ứng chính xác cấu trúc của từng hệ thống ống dẫn:

Phân loại theo phương thức cơ chế điều khiển

• Direct Acting Regulator (Điều áp tác động trực tiếp): Dòng van sử dụng trực tiếp lực của màng hoành nối liền với trục van để cân bằng với lò xo. Ưu điểm là cấu trúc đơn giản, phản ứng nhanh, giá thành rẻ, thích hợp cho hệ thống công suất vừa và nhỏ, nơi lưu lượng ít biến động đột ngột.

• Pilot Operated Regulator (Điều áp tác động gián tiếp / Có van pilot): Sử dụng một van điều hướng nhỏ (pilot valve) để thu thập áp suất phản hồi, sau đó dùng chính áp lực dòng hơi để đóng/mở đĩa van chính. Dòng van này có độ chính xác cực cao, chịu được lưu lượng khổng lồ và giữ áp suất đầu ra không bị sụt giảm ngay cả khi tải hạ nguồn thay đổi lớn.

Phân loại theo dải áp suất và vật liệu chế tạo

• Low Pressure Steam Regulator: Chuyên dụng cho các dải áp thấp dưới 1 Bar, dùng cho hệ thống sấy nhẹ, sưởi ấm hoặc phòng thí nghiệm.

• High Pressure Steam Regulator: Dùng cho các phân đoạn kỹ thuật áp lực cao từ 10 Bar đến hơn 20 Bar.

• Cast Iron (Gang đúc): Phổ biến cho đường hơi bão hòa thông thường, chi phí hợp lý.

• Stainless Steel / Carbon Steel (Inox / Thép carbon): Dùng cho hơi quá nhiệt (Superheated steam), môi trường có tính ăn mòn hoặc tiêu chuẩn vi sinh cao.

Bộ điều áp hơi khác van giảm áp thông thường thế nào?

Việc nhầm lẫn giữa hai thiết bị này là nguyên nhân hàng đầu dẫn đến các lỗi thiết kế hệ thống cơ điện:

Tại sao phải dùng bộ điều áp trong hệ thống hơi?

Việc trang bị bộ điều khiển áp hơi là bắt buộc cho mọi nhà máy vận hành nhiệt năng nhằm mang lại những lợi ích kinh tế thực tế:

• Bảo vệ thiết bị downstream: Giảm thiểu tuyệt đối rủi ro quá áp cho các thiết bị đắt tiền như bộ trao đổi nhiệt dạng tấm, nồi hấp, máy sấy.

• Tiết kiệm năng lượng vượt trội: Hơi nước ở áp suất thấp có ẩn nhiệt hóa hơi lớn hơn hơi ở áp suất cao. Do đó, hạ áp chuẩn giúp thiết bị sử dụng ít lượng hơi hơn để đạt cùng một mức nhiệt độ, giảm chi phí đốt lò hơi.

• Ổn định quy trình sản xuất: Giúp duy trì một mức nhiệt độ bất biến trên các bề mặt sấy, đảm bảo chất lượng sản phẩm đầu ra đồng đều, không bị lỗi sần sùi hay cháy khét.

• Tránh dao động áp suất: Triệt tiêu hoàn toàn các hiện tượng rung lắc đường ống do hiện tượng tụt áp cục bộ khi các nhánh ống khác đồng loạt mở van.

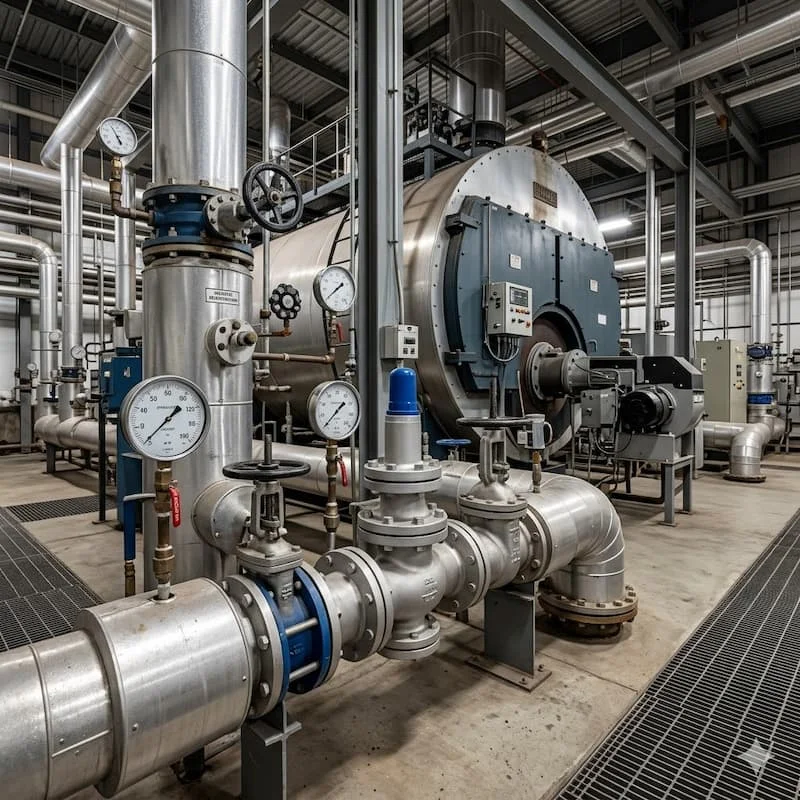

Ứng dụng thực tế của bộ điều áp hơi

Sản phẩm là mắt xích điều khiển không thể thay thế trong các phân xưởng công nghiệp:

• Nhà máy thực phẩm & giải khát: Điều áp hơi cấp cho hệ thống tiệt trùng UHT, nồi nấu, dây chuyền đóng hộp.

• Ngành dệt nhuộm & may mặc: Cung cấp hơi ổn định cho các lô sấy vải, máy văng định hình nhiệt.

• Ngành hóa chất & cao su: Kiểm soát nhiệt độ các bồn phản ứng, khuôn lưu hóa cao su đòi hỏi độ chính xác nhiệt cao.

• Hệ thống lò hơi công nghiệp: Giảm áp từ đường ống góp trung tâm xuống các trục nhánh.

• Hệ thống sấy công nghiệp: Nhà máy sản xuất giấy, chế biến gỗ, sấy nông sản nông nghiệp.

• Hệ thống HVAC Steam: Cung cấp năng lượng sưởi hoặc tạo ẩm cho các tòa nhà, bệnh viện quy mô lớn.

Khi nào hệ thống của bạn cần lắp đặt bộ điều áp hơi?

Doanh nghiệp cần đưa thiết bị này vào hồ sơ mua sắm vật tư ngay khi nhận thấy áp suất lò hơi quá cao so với ngưỡng chịu tải của các thiết bị trao đổi nhiệt, hoặc khi một thiết bị cần áp thấp hơn hẳn để chạy quy trình công nghệ riêng biệt. Đặc biệt, với các hệ thống có nhiều nhánh sử dụng hơi chung một nguồn cấp, van điều áp là giải pháp duy nhất để khóa cô lập biến động áp suất giữa các nhánh, đáp ứng hoàn hảo yêu cầu ổn định nhiệt độ sản xuất của nhà máy.

Những sai lầm thường gặp khi ứng dụng thiết bị

• Lựa chọn sai dải áp suất hoạt động (Pressure Range): Chọn van có lò xo quá cứng cho nhu cầu hạ áp thấp, khiến van không nhạy hoặc liên tục bị rung giật (hunting).

• Lắp đặt sai chiều hướng dòng hơi: Lắp ngược chiều mũi tên đúc trên thân van khiến dòng lưu chất ép chặt đĩa van, khóa chết hệ thống.

• Hoàn toàn bỏ qua lưu lượng thực tế (Flow Capacity): Chọn kích cỡ van chỉ dựa theo đường kính ống (Size DN) mà không tính toán lưu lượng hơi thực tế (kg/h), dẫn đến tình trạng van bị thiếu tải (quá nhỏ) hoặc dư tải gây lãng phí (quá lớn).

• Bỏ qua hệ thống điều hướng (Pilot Valve): Không tiến hành vệ sinh lọc bẩn cho van pilot, khiến các hạt cặn lọt vào làm tắc đường ống trích áp, làm van chính mất khả năng tự điều áp.

• Không thực hiện bảo trì màng điều áp định kỳ: Màng hoành bằng cao su hoặc inox sử dụng lâu ngày bị lão hóa, nứt rách do hiện tượng búa nước (water hammer) mà không được thay thế, dẫn đến hiện tượng áp suất đầu ra tăng vọt mất kiểm soát.

Checklist lựa chọn bộ điều áp hơi đúng kỹ thuật

Trước khi tiến hành liên hệ đơn vị cung cấp hoặc làm việc với đại lý, bạn cần hoàn thiện bảng thông số sau:

1. Thông số áp suất đầu vào (Inlet Pressure): Mức áp suất lớn nhất từ lò hơi hoặc ống góp có thể đạt tới.

2. Dải áp suất đầu ra mong muốn (Outlet Pressure Range): Khoảng áp suất cần duy trì để cài đặt cho thiết bị tiêu thụ.

3. Lưu lượng hơi tối đa (Steam Flow Capacity): Tính bằng đơn vị kg/h hoặc m³/h để tính toán hệ số lưu lượng Cv của van.

4. Nhiệt độ vận hành thực tế (Working Temperature): Đảm bảo chọn vật liệu gioăng và thân van không bị biến dạng nhiệt.

5. Chất liệu cấu trúc thân van: Chọn gang, thép hay inox để phù hợp với môi trường hóa chất hay thực phẩm vi sinh.

6. Kiểu cơ chế điều khiển tối ưu: Chọn tác động trực tiếp (Direct) cho tải ổn định hoặc tác động gián tiếp (Pilot) cho tải biến động lớn.

Hướng dẫn các bước lắp đặt đúng quy trình kỹ thuật

Thi công lắp đặt thiết bị điều áp trong hệ thống hơi đòi hỏi sự cẩn trọng cao độ để tránh hư hỏng cơ học:

Bước 1: Xác định hướng dòng hơi và làm sạch đường ống

Kiểm tra mũi tên chỉ hướng dòng chảy trên thân van. Tiến hành xả sạch toàn bộ nước ngưng và thổi bụi, xỉ hàn bên trong đường ống trước khi lắp van vào hệ thống.

Bước 2: Lắp đặt thiết bị lọc y (Y-Strainer) và bẫy hơi phía trước van

Bắt buộc phải lắp một bộ lọc chữ Y phía trước bộ điều áp để chặn lại các hạt cặn bẩn, đồng thời lắp một cụm bẫy hơi (Steam Trap) để loại bỏ nước ngưng. Hơi nước khô và sạch là điều kiện tiên quyết để bảo vệ đĩa van không bị xói mòn.

Bước 3: Lắp đặt đường ống nhánh Bypass

Thiết kế hệ thống 3 van khóa tạo thành đường bypass xung quanh bộ điều áp hơi. Cấu hình này giúp nhà máy có thể đóng cô lập bộ điều áp để sửa chữa, thay màng hoành mà vẫn có thể mở van tay dòng bypass để cấp hơi tạm thời cho sản xuất, không làm gián đoạn dây chuyền.

Bước 4: Kiểm tra áp suất đầu ra và vận hành chạy thử

Mở từ từ van chặn thượng nguồn để dòng hơi đi vào van. Sử dụng tuốc-nơ-vít hoặc tay quay tác động vào núm chỉnh áp ở đỉnh van, vừa xoay vừa quan sát đồng hồ áp suất lắp ở phía đầu ra cho đến khi kim đồng hồ chỉ đúng giá trị áp suất mục tiêu kỹ thuật.

Lưu ý quan trọng khi vận hành để tăng tuổi thọ van

• Thực hiện kiểm tra màng hoành định kỳ: Lên lịch tháo kiểm tra màng 6 tháng một lần để phát hiện sớm các vết rạn nứt vật liệu.

• Tuyệt đối tránh hiện tượng hơi bẩn, bám cặn: Thường xuyên xả cặn ở bộ lọc Y-Strainer trước van để đảm bảo không có dị vật lọt vào làm kẹt seat van.

• Không vận hành vượt dải áp thiết kế: Không cố tình siết chặt lò xo quá mức quy định của nhà sản xuất để ép van chạy ở mức áp suất mà thiết bị không hỗ trợ.

Câu hỏi thường gặp về bộ điều áp hơi

Bộ điều áp hơi có điểm gì khác so với một chiếc van giảm áp thông thường?

Sự khác biệt lớn nhất nằm ở tính liên tục của hành vi điều khiển. Bộ điều áp hơi luôn ở trạng thái mở hé và liên tục tự dịch chuyển đĩa van lên xuống để duy trì một áp suất ổn định ở đầu ra. Trong khi đó, van giảm áp (ở đây chỉ van an toàn - Safety Valve) luôn đóng chặt và chỉ tự động bật mở hoàn toàn để xả bớt lượng hơi ra ngoài môi trường khi hệ thống gặp sự cố quá áp quá ngưỡng cho phép, nhằm bảo vệ đường ống không bị nổ vỡ.

Thiết bị điều áp hơi có thể dùng chung cho hệ thống khí nén được không?

Về mặt lý thuyết cấu trúc, chúng đều là van giảm áp tuyến tính. Tuy nhiên, về mặt vật liệu, bạn không nên lấy van điều áp khí nén thông thường để lắp cho hệ thống hơi vì các gioăng cao su làm kín của van khí nén sẽ bị nóng chảy và biến dạng lập tức dưới nhiệt độ cao của hơi bão hòa. Ngược lại, một bộ điều áp hơi bằng inox hoặc gang chịu nhiệt hoàn toàn có thể sử dụng cho khí nén nếu dải áp suất và lưu lượng phù hợp.

Bao lâu thì hệ thống cần tiến hành bảo trì màng và seat van một lần?

Đối với môi trường làm việc tiêu chuẩn của nhà máy, thời gian bảo trì định kỳ tối ưu là từ 6 đến 12 tháng. Nếu nguồn nước cấp cho lò hơi không được xử lý tốt, kéo theo nhiều cặn đá vôi hoặc hệ thống thường xuyên bị búa nước, bạn nên rút ngắn thời gian kiểm tra xuống còn 3 - 4 tháng một lần để đảm bảo an toàn vận hành.

Khi nào tôi nên chọn van điều áp kiểu Pilot và khi nào chọn kiểu Direct?

Bạn nên chọn loại tác động trực tiếp (Direct) khi hệ thống của bạn có công suất nhỏ, lưu lượng hơi tiêu thụ ổn định và ngân sách đầu tư ban đầu hạn chế. Ngược lại, hãy bắt buộc chọn loại có van điều hướng (Pilot) khi hệ thống có kích cỡ ống lớn, lưu lượng hơi thay đổi liên tục một cách đột ngột (ví dụ như các nồi hấp đóng mở liên tục) vì dòng van Pilot có khả năng bù áp cực nhanh và duy trì áp suất đầu ra cực kỳ chính xác.

Thiết bị này có bắt buộc phải lắp đặt ngay sau vị trí lò hơi không?

Không nhất thiết phải lắp ngay sát lò hơi. Thông thường, người ta duy trì áp suất cao từ lò hơi đi qua trục ống chính để giảm kích cỡ đường ống dẫn và giảm tổn thất nhiệt trên đường truyền tải xa. Bộ điều áp hơi sẽ được lắp đặt tại cụm phân phối hơi đầu vào của từng phân xưởng hoặc ngay trước cửa vào của từng thiết bị tiêu thụ hơi cụ thể để hạ áp xuống đúng mức yêu cầu của thiết bị đó.

Kết luận

Tổng kết lại dưới góc nhìn của một kỹ sư vận hành năng lượng, bộ điều áp hơi chính là trái tim điều phối của mọi hệ thống nhiệt dịch công nghiệp. Sở hữu khả năng giúp ổn định toàn hệ thống ống dẫn, thiết bị không chỉ đóng vai trò bảo vệ, tăng tuổi thọ thiết bị downstream một cách hiệu quả mà còn là chìa khóa vàng giúp tối ưu hiệu suất vận hành, tiết kiệm hàng trăm triệu chi phí nhiên liệu đốt cho doanh nghiệp mỗi năm.
