Tê 90 là gì?

Tê 90 là gì? Trong bất kỳ giải pháp thiết kế mạng lưới đường ống nào – từ đường ống cấp thoát nước tòa nhà cho đến hệ thống công nghiệp phức tạp – việc phân tách, điều hướng và chia nhánh dòng chảy luôn là một yêu cầu bắt buộc. Đường ống không bao giờ là một đường thẳng duy nhất mà cần phải vươn tới nhiều vị trí, thiết bị và khu vực chức năng khác nhau.

Nếu các kỹ sư chọn sai phụ kiện kết nối tại các điểm nút giao này, hệ thống sẽ phải đối mặt với nhiều rủi ro kỹ thuật nghiêm trọng:

• Sụt giảm áp lực nghiêm trọng: Gây cản trở lưu lượng và làm giảm hiệu suất vận hành của toàn bộ hệ thống.

• Hiện tượng rò rỉ lưu chất: Tạo ra các điểm xung yếu, dễ bị phá hủy dưới áp lực cao, dẫn đến thất thoát tài nguyên và mất an toàn lao động.

• Mất ổn định hệ thống cơ khí: Tạo ra hiện tượng rung lắc, sụt lún cơ học do phân bổ lực không đồng đều dọc theo tuyến ống.

Để xử lý bài toán này, tê phi 90 xuất hiện như một cấu trúc định hình tiêu chuẩn phổ biến hàng đầu. Dù có tần suất sử dụng dày đặc, trên thực tế, nhiều kỹ sư thiết kế và đội ngũ thu mua vẫn thường xuyên nhầm lẫn giữa các biến thể cấu trúc, dẫn đến việc lắp đặt sai công năng.

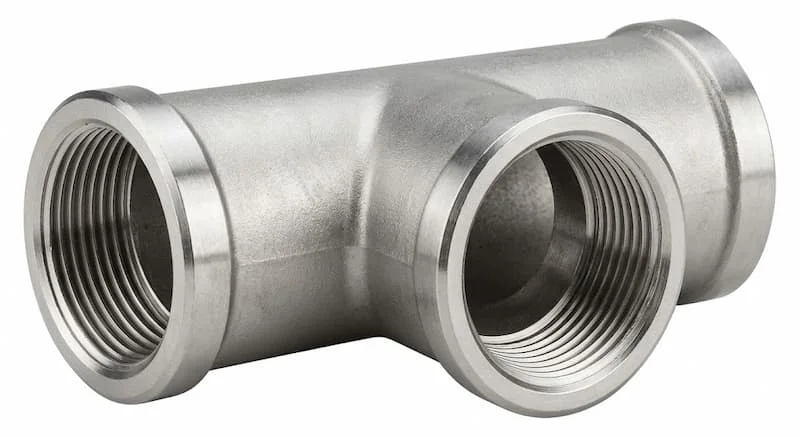

Tê 90 là gì?

Định nghĩa chuẩn: Tê 90 (hay còn gọi là khớp nối chữ T vuông góc) là một loại phụ kiện đường ống cơ học sở hữu ba đầu kết nối, cho phép người dùng chia tách một dòng chảy chính thành hai dòng riêng biệt, hoặc hợp lưu hai dòng chảy độc lập lại thành một dòng duy nhất theo góc vuông góc đúng 180° và 90°.

Để bóc tách bản chất kỹ thuật của thiết bị, chúng ta có thể phân tích thông qua tên gọi mang tính quy ước quốc tế:

• Tê (Tee): Mô phỏng cấu trúc hình học giống chữ "T" trong bảng chữ cái, đại diện cho phụ kiện có khả năng tạo nhánh giao nhau.

• 90: Biểu thị góc lệch hình học giữa trục của đường ống chính (run) và trục của đường ống nhánh phụ (branch) đạt chính xác 90°.

Nguyên lý hoạt động của tê phi 90

Về mặt thủy động học, cơ chế vận hành của loại phụ kiện này không thuần túy là việc kết nối các ống, mà là quá trình kiểm soát năng lượng, vận tốc và áp suất tại vùng giao thoa. Phụ kiện hoạt động đồng bộ qua hai phương thức chuyển động lưu chất cơ bản dưới đây:

Phân nhánh dòng chảy (Dividing Flow)

Khi dòng lưu chất chuyển động từ đường ống chính đi vào thân tê, nó sẽ va chạm vào vách ngăn định hình của phụ kiện. Tại đây, áp lực động trường sẽ phân tách động năng của lưu chất, chuyển hướng một phần dòng chảy rẽ vào nhánh phụ 90 độ, trong khi phần lưu lượng còn lại tiếp tục di chuyển dọc theo trục dòng chính.

Hợp lưu dòng chảy (Combining Flow)

Ngược lại với quá trình phân nhánh, khi hai dòng lưu chất từ hai hướng vuông góc di chuyển vào trong thân tê, chúng sẽ hòa trộn và hợp nhất động năng tại tâm phụ kiện, sau đó cùng đi ra ngoài qua một cửa xả duy nhất. Quá trình này đòi hỏi kết cấu lòng trong của phụ kiện phải chuyển tiếp mượt mà để giảm thiểu hiện tượng xâm thực (cavitation).

Vai trò của nhánh phụ và cân bằng áp suất

• Dòng chính (Run): Giữ vai trò duy trì trục động lực chính cho toàn hệ thống đường ống, đảm bảo vận tốc lưu chất không bị suy giảm đột ngột.

• Nhánh phụ (Branch): Điều tiết lưu lượng trích xuất, đóng vai trò như một cửa xả giảm áp cục bộ cho tuyến ống chính.

• Cân bằng áp (Pressure Balance): Nhờ thiết kế đối xứng hình học, thiết bị hỗ trợ triệt tiêu phần nào các ứng suất thủy lực đột ngột (như hiện tượng búa nước), bảo vệ an toàn cho các thiết bị đo lường lắp đặt phía sau.

Cấu tạo của tê phi 90

Một sản phẩm đạt tiêu chuẩn kỹ thuật công nghiệp khắt khe đòi hỏi phải được chế tạo đồng khối hoặc gia công cơ khí chính xác với các thành phần cốt lõi:

Thân tê (Valve/Fitting Body)

Là phần khung chịu lực chính, có dạng hình chữ T. Thân phụ kiện thường được rèn áp lực (forged) hoặc đúc dày dặn nhằm đảm bảo thành ống tại các góc bo vuông 90 độ không bị mỏng đi trong quá trình định hình chế tạo.

Đầu nối và cơ chế liên kết

Ba đầu kết nối của phụ kiện được gia công cơ khí đồng tâm một cách tuyệt đối. Tùy thuộc vào áp suất vận hành, các đầu kết nối này sẽ được hoàn thiện dưới dạng mối hàn (tê hàn) hoặc tiện ren (tê ren), đảm bảo khả năng liên kết khít khao với mặt cắt của ống nối.

Độ dày thành ống (Wall Thickness) và Tiêu chuẩn áp lực

Độ dày thành của phụ kiện là thông số then chốt quyết định giới hạn phá hủy của thiết bị. Độ dày này phải đồng bộ hoàn toàn với độ dày của hệ thống ống chính (thường tuân theo các cấp Sch). Tiêu chuẩn áp lực của phụ kiện đảm bảo nó không bị biến dạng hay nứt vỡ dưới các mức áp suất thủy tĩnh cao của hệ thống PCCC hoặc khí nén.

Các loại tê phi 90 phổ biến hiện nay

Dựa trên nhu cầu thực tế của từng phân khúc công nghiệp và dân dụng, thiết bị này được chia thành các nhánh sản phẩm đặc trưng:

Phân loại theo cấu trúc hình học và kết nối

• Tê đều 90 (Equal Tee): Loại phụ kiện có đường kính của cả ba đầu kết nối hoàn toàn bằng nhau, dùng khi nhánh phụ yêu cầu lưu lượng tương đương trục chính.

• Tê giảm 90 / Tê thu (Reducing Tee): Có đường kính đầu nhánh phụ nhỏ hơn hai đầu dòng chính, ứng dụng khi cần trích xuất một lượng lưu chất nhỏ hoặc tăng tốc dòng chảy ở nhánh phụ.

• Tê ren 90: Các đầu nối được tiện ren tiêu chuẩn (ren trong hoặc ren ngoài), chuyên dùng cho hệ thống dân dụng vì tính linh hoạt, dễ tháo lắp mà không cần hàn.

• Tê hàn 90 (Butt-weld / Socket-weld Tee): Thiết kế đầu trơn để hàn đối đầu hoặc hàn bọc, chịu được áp lực cực cao, triệt tiêu hoàn toàn nguy cơ rò rỉ.

• Tê nối nhanh (Push-fit / Quick-connect Tee): Sử dụng các ngàm giữ cơ học và vòng bít cao su, cho phép kết nối ống nhựa, ống mềm chỉ bằng một thao tác ấn nhẹ, cực kỳ phổ biến trong các hệ thống lọc nước dân dụng.

Phân loại theo vật liệu chế tạo

• Inox (Stainless Steel 304/316): Chịu nhiệt cao, chống ăn mòn hóa chất và oxy hóa tuyệt đối, là lựa chọn số một cho ngành thực phẩm, dược phẩm và hóa chất.

• Thép (Carbon Steel / Galvanized Steel): Thường là thép mạ kẽm hoặc thép đen chịu lực, chuyên dụng cho hệ thống phòng cháy chữa cháy (PCCC) và đường ống dẫn dầu.

• Đồng (Brass / Copper): Có tính kháng khuẩn tự nhiên, chịu nhiệt tốt, chủ yếu dùng cho hệ thống điều hòa khí nén hoặc đường ống nước nóng.

• Nhựa PVC / uPVC: Chi phí rẻ, trọng lượng nhẹ, chống ăn mòn muối biển tốt nhưng chịu nhiệt kém, dùng cho thoát nước và tưới tiêu dân dụng.

• Nhựa HDPE / PPR: Độ dẻo cao, kết nối bằng phương pháp hàn nhiệt dòng chảy, chuyên dùng cho mạng lưới cấp nước sạch đô thị.

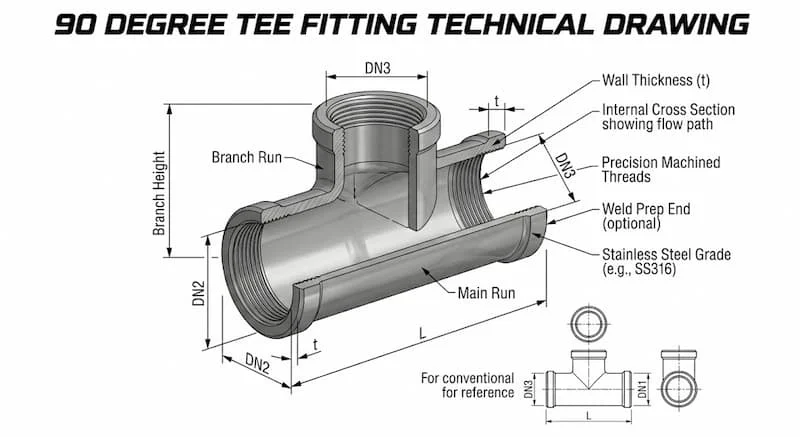

Thông số kỹ thuật cần quan tâm khi chọn tê phi 90

Khi tiến hành bóc tách khối lượng vật tư cho dự án, các kỹ sư cần đồng bộ hóa toàn bộ các thông số kỹ thuật dựa trên các hệ quy chiếu tiêu chuẩn quốc tế:

• Kích thước danh nghĩa (DN - Nominal Diameter): Dải kích thước trải dài từ DN15 đến DN1000 trở lên. Cần lưu ý chỉ số DN biểu thị đường kính trong danh nghĩa chứ không phải đường kính ngoài thực tế (OD) của phụ kiện.

• Độ dày thành ống (Schedule - SCH): Các cấp độ dày phổ biến như SCH20, SCH40, SCH80. Phụ kiện có chỉ số SCH càng cao thì thành càng dày, khả năng chịu áp lực và độ bền kéo cơ học càng lớn.

• Tiêu chuẩn chế tạo quốc tế:

  • ANSI / ASME (Mỹ): Chuyên dùng cho các hệ thống lọc hóa dầu, khí gas áp lực cao.

  • JIS (Nhật Bản): Phổ biến trong các nhà máy sản xuất của châu Á và hệ thống đóng tàu.

  • DIN (Đức): Tiêu chuẩn châu Âu, khắt khe về độ chính xác hình học và thành phần luyện kim.

Tê 90 khác gì co 90?

Rất nhiều người dùng phổ thông thường nhầm lẫn giữa hai phụ kiện này do chúng đều có liên quan đến con số "90 độ". Bảng đối chiếu dưới đây sẽ làm rõ sự khác biệt bản chất:

Tại sao chọn sai tê 90 làm giảm hiệu quả hệ thống?

Việc lựa chọn phụ kiện dựa trên cảm tính hoặc thiếu tính toán kỹ thuật sẽ để lại những hệ lụy dài hạn cho toàn bộ mạng lưới đường ống.

Đầu tiên là lỗi sai đường kính và lưu lượng. Nếu bạn sử dụng một chiếc tê đều ở vị trí đáng ra phải dùng tê giảm, vận tốc lưu chất ở nhánh phụ sẽ bị sụt giảm nghiêm trọng do tiết diện lòng ống mở rộng đột ngột. Điều này khiến các thiết bị ở cuối nhánh phụ không nhận đủ lưu lượng nước hoặc áp lực cần thiết để vận hành.

Thứ hai là nguy cơ phá hủy do sai vật liệu và áp suất. Khi lắp đặt một chiếc tê phi 90 bằng nhựa PVC vào hệ thống khí nén áp lực cao hoặc hệ thống hơi nóng (steam), nhiệt độ và áp suất vượt ngưỡng sẽ làm biến tính polymer. Phụ kiện sẽ bị giòn, nứt vỡ dưới tác động của các cú sốc áp lực, gây ra các tai nạn nổ đường ống cực kỳ nguy hiểm.

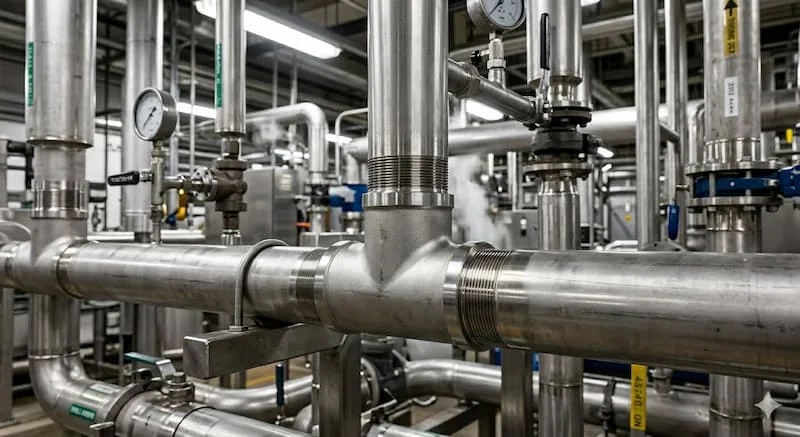

Tê 90 dùng trong những hệ thống nào?

Nhờ thiết kế hình học tối ưu, phụ kiện chữ T này có mặt trong hầu hết các giải pháp truyền dẫn chất lỏng và chất khí hiện nay:

• Hệ thống cấp thoát nước tòa nhà: Chia nước từ trục đường ống tổng vào từng căn hộ, từng thiết bị vệ sinh.

• Hệ thống phòng cháy chữa cháy (PCCC): Trích xuất dòng nước từ đường ống cao áp chính ra các đầu phun Sprinkler chữa cháy tự động.

• Đường ống dẫn hơi nóng và HVAC: Điều phối môi chất lạnh, hơi nước nóng đến các dàn trao đổi nhiệt trong hệ thống điều hòa trung tâm.

• Công nghiệp thực phẩm và hóa chất: Sử dụng tê inox vi sinh để phân chia các dòng nguyên liệu lỏng, hóa chất ăn mòn mà không lo nhiễm khuẩn hay gỉ sét.

• Hệ thống khí nén nhà xưởng: Cung cấp luồng khí nén từ máy nén trung tâm đến từng vị trí máy móc thao tác trên dây chuyền sản xuất.

Khi nào nên dùng tê 90?

Bạn nên đưa phụ kiện chữ T vuông góc này vào bản vẽ thiết kế hệ thống trong các kịch bản cụ thể sau:

Khi layout mặt bằng của công trình yêu cầu mở rộng tuyến ống theo trục ngang từ một trục đứng có sẵn, hoặc khi bạn cần bổ sung thêm thiết bị (như lắp thêm đồng hồ đo áp suất, van an toàn, vòi xả) vào đường ống chính mà không muốn làm gián đoạn dòng chảy chính.

Thiết bị này cũng là lựa chọn tối ưu khi bạn cần thay đổi toàn bộ layout phân phối dòng chảy, chuyển trạng thái từ truyền dẫn trục đơn sang truyền dẫn mạng lưới phân tán đa điểm.

Sai lầm thường gặp khi sử dụng tê phi 90

Trong quá trình thi công thực tế tại công trường, đội ngũ thợ lắp đặt rất dễ mắc phải các sai sót dưới đây:

• Lắp đặt sai tiêu chuẩn kết nối: Cố tình vặn một đầu tê ren tiêu chuẩn NPT vào đường ống ren tiêu chuẩn G, dẫn đến cháy ren và rò rỉ nước.

• Hàn lệch tâm mối nối: Khi hàn đối đầu (butt-weld), thợ hàn không định vị chuẩn khiến tâm của tê và tâm của ống bị lệch trục, tạo ra các gờ cản dòng bên trong lòng ống gây tổn hao áp suất.

• Không tính toán đến áp lực dòng ngược: Lắp đặt tê ở vị trí hai dòng chảy đối đầu nhau trực tiếp đi vào hai đầu đối diện của chữ T, gây ra xung đột thủy lực mạnh và làm nứt vỡ tâm tê.

• Siết quá chặt các mối nối ren: Dùng lực máy siết quá tay khiến phần ren trong của phụ kiện bị nứt ngầm, sau một thời gian vận hành dưới áp lực nước sẽ bung vỡ.

Cách chọn tê 90 đúng kỹ thuật

Để đảm bảo chọn mua đúng chủng loại vật tư, kỹ sư dự án có thể áp dụng checklist kiểm tra 5 bước nghiêm ngặt sau:

1. Xác định bản chất lưu chất và nhiệt độ

Lưu chất là nước sạch, nước thải, hóa chất hay hơi nóng? Nhiệt độ vận hành tối đa là bao nhiêu? (Chọn nhựa uPVC cho nước lạnh; chọn PPR/Đồng cho nước nóng; chọn Inox/Thép cho hóa chất và công nghiệp).

2. Xác định áp suất làm việc lớn nhất của hệ thống

Ghi nhận thông số áp suất hệ thống (ví dụ: 10 bar, 16 bar hay 40 bar) để chọn phụ kiện có độ dày thành (SCH) và tiêu chuẩn áp lực (PN) tương thích, có hệ số an toàn tối thiểu là 1.5 lần.

3. Xác định kích thước ống chính và ống nhánh

Đo chính xác thông số đường kính ngoài (OD) và đường kính trong (ID) của ống để quyết định sử dụng tê đều 90 hay tê giảm 90, tránh việc phải dùng thêm phụ kiện côn thu chuyển đổi lòng vòng.

4. Lựa chọn kiểu kết nối phù hợp với biện pháp thi công

Hệ thống ưu tiên phương pháp hàn (độ kín cao, vĩnh viễn) hay phương pháp nối ren/nối nhanh (dễ tháo lắp, bảo trì, sửa chữa cơ động)?

5. Kiểm tra chứng chỉ tiêu chuẩn đồng bộ

Đảm bảo toàn bộ phụ kiện chọn mua đều đạt các chứng chỉ tiêu chuẩn đồng bộ với đường ống (ví dụ: cùng hệ tiêu chuẩn ASME hoặc cùng hệ tiêu chuẩn JIS) để các bước ren hoặc mặt vát hàn khớp khít tuyệt đối.

Hướng dẫn lắp đặt tê phi 90

Quy trình thi công lắp đặt phụ kiện chữ T cần tuân thủ nghiêm ngặt các bước kỹ thuật sau để đảm bảo độ kín tuyệt đối:

Bước 1: Đo đạc và cắt ống vuông góc

Sử dụng dụng cụ cắt chuyên dụng để cắt ống. Mặt cắt của ống phải đảm bảo vuông góc 90 độ với trục ống. Tiến hành mài giũa sạch các bavia, vụn vật liệu ở cả mặt trong và mặt ngoài của đầu ống.

Bước 2: Kiểm tra độ đồng tâm và ướm thử

Đặt phụ kiện tê vào vị trí kết nối, sử dụng thước nivo để căn chỉnh sao cho trục của tê và trục của đường ống thẳng hàng, đồng tâm tuyệt đối. Đánh dấu vị trí bằng bút định vị.

Bước 3: Tiến hành kết nối (Hàn hoặc Vặn ren)

• Đối với mối nối ren: Quấn cao su non (băng tan) quanh ren ngoài theo đúng chiều kim đồng hồ, sau đó dùng mỏ lết vặn chặt vừa đủ lực.

• Đối với mối nối hàn: Tiến hành hàn đính các điểm để cố định vị trí, sau đó thực hiện các đường hàn bao quanh chu vi đầu nối, đảm bảo mối hàn đều, không bị rỗ khí.

Bước 4: Kiểm tra độ kín bằng phương pháp thử áp (Hydrotest)

Sau khi mối hàn đã nguội hoàn toàn hoặc keo dán đã khô, tiến hành bơm nước vào hệ thống, tăng dần áp suất lên mức 1.25 - 1.5 lần áp suất vận hành thiết kế. Duy trì áp suất trong ít nhất 30 phút để quan sát xem các mối nối của tê có bị rỉ nước hay không.

Bước 5: Chạy thử nghiệm hệ thống (Commissioning)

Mở toàn bộ hệ thống vòi xả và bơm để lưu chất lưu thông tự do, kiểm tra xem có xuất hiện tiếng động lạ hay hiện tượng rung lắc cục bộ tại vị trí chia nhánh của tê hay không trước khi nghiệm thu bàn giao.

Lưu ý khi sử dụng lâu dài

Để phụ kiện hoạt động bền bỉ, không gặp sự cố trong suốt vòng đời của công trình, nhà máy cần lưu ý:

• Kiểm tra định kỳ các mối nối: Các vị trí đổi hướng và chia nhánh luôn chịu ứng suất dòng chảy lớn nhất. Định kỳ 6 tháng một lần cần kiểm tra cảm quan xem có xuất hiện vết nứt ngầm, gỉ sét hoặc rò rỉ li ti hay không.

• Lắp đặt bộ chống rung (Flexible Joint): Nếu tê được lắp gần các thiết bị phát sinh độ rung lớn như cụm bơm ly tâm hoặc máy nén khí, bạn cần lắp thêm các khớp nối mềm chống rung phía trước phụ kiện để triệt tiêu lực cơ học truyền vào thân tê.

• Ứng dụng giải pháp chống ăn mòn hóa học: Đối với các dòng tê thép lắp đặt ở môi trường ngoài trời, vùng biển hoặc hầm ngầm ẩm thấp, cần bọc băng quấn chống ăn mòn chuyên dụng hoặc sơn phủ lớp epoxy bảo vệ để tránh hiện tượng mài mòn hóa học từ môi trường xung quanh.

Câu hỏi thường gặp về tê 90

Tê 90 và tê đều có điểm gì khác nhau không?

Về mặt bản chất, tê 90 là tên gọi dựa trên góc lệch hình học của nhánh (90 độ), còn tê đều là tên gọi dựa trên kích thước đường kính 3 đầu nối bằng nhau. Do đó, một chiếc van/phụ kiện hoàn toàn có thể vừa là tê 90 vừa là tê đều (khi nhánh phụ vuông góc và có size bằng ống chính).

Tê 90 bằng inox có thể dùng cho hệ thống nước nóng được không?

Hoàn toàn xuất sắc. Vật liệu inox (đặc biệt là inox 304 và 316) có khả năng chịu đựng dải nhiệt độ cực cao lên đến hàng trăm độ C mà không bị biến dạng hay giảm đặc tính cơ lý, biến nó thành lựa chọn hàng đầu cho hệ thống nước nóng trung tâm và hơi nước.

Khi nào nên ưu tiên dùng tê ren và khi nào nên dùng tê hàn?

Nên dùng tê ren cho các hệ thống đường ống kích thước nhỏ (thường từ DN50 trở xuống), áp suất thấp và ở những vị trí cần tháo lắp bảo trì thường xuyên. Ngược lại, nên chọn tê hàn cho các đường ống kích thước lớn, áp suất cao (như PCCC, dầu khí) để đảm bảo độ kín và độ bền cơ học vĩnh viễn.

Tê 90 có khả năng chịu được áp lực cao không?

Khả năng chịu áp phụ thuộc vào vật liệu và độ dày (SCH) của phụ kiện. Các dòng tê hàn bằng thép rèn hoặc inox dày SCH80, Class 3000 có thể chịu được áp lực lên đến hàng trăm bar, chuyên dụng cho các hệ thống thủy lực và khí hóa lỏng hạng nặng.

Bao lâu thì nhà máy nên tiến hành thay mới tê 90?

Nếu được lựa chọn đúng kỹ thuật và vận hành trong môi trường tiêu chuẩn, các dòng tê bằng kim loại (đồng, inox, thép tiêu chuẩn) có tuổi thọ đồng bộ với công trình, có thể lên đến 20 - 30 năm mà không cần thay thế. Các dòng van/phụ kiện nhựa thường có tuổi thọ ngắn hơn, từ 5 - 10 năm tùy thuộc vào điều kiện thời tiết.

Kết luận

Tóm lại, tê phi 90 vẫn luôn khẳng định vị thế là một trong những giải pháp phụ kiện cơ học linh hoạt, phổ biến và mang lại hiệu quả kinh tế cao nhất cho bài toán chia nhánh dòng chảy. Với sự đa dạng về vật liệu chế tạo, dải kích thước rộng lớn cùng quy trình thi công lắp đặt trực quan, phụ kiện này đáp ứng trọn vẹn các yêu cầu kỹ thuật từ các hệ thống dân dụng đơn giản cho đến các mạng lưới công nghiệp khắt khe.
