Bellows sealed stop valves là gì?

Bellows sealed stop valves là gì? Trong các nhà máy vận hành hệ thống hơi nóng (steam), dầu truyền nhiệt (thermal oil), hay lưu chất độc hại và hóa chất, rò rỉ tại trục van luôn là một "cơn ác mộng" đối với các kỹ sư vận hành. Thực tế tại nhà máy cho thấy, các điểm rò rỉ dù là nhỏ nhất cũng có thể dẫn đến những hệ quả nghiêm trọng dưới đây:

• Thất thoát môi chất: Làm hao hụt năng lượng và trực tiếp làm tăng chi phí vận hành của nhà máy.

• Nguy hiểm an toàn: Hơi nóng cao áp hoặc hóa chất rò rỉ ra ngoài dễ gây tai nạn lao động nghiêm trọng cho đội ngũ nhân sự.

• Ô nhiễm môi trường: Phát thải các chất độc hại ra không khí xung quanh, vi phạm các tiêu chuẩn môi trường nghiêm ngặt.

Các dòng stop valve thông thường hiện nay chủ yếu sử dụng bộ phận bít kín bằng packing (vòng bít dạng tết chèn). Sau một thời gian vận hành trong môi trường áp lực và nhiệt độ cao, lớp packing này chắc chắn sẽ bị mài mòn, xơ hóa và dẫn đến tình trạng rò rỉ dọc trục.

Để giải quyết triệt để bài toán hóc búa này, các kỹ sư cơ khí đã nghiên cứu và ứng dụng dòng bellows sealed stop valves vào trong công nghiệp. Đây được xem là giải pháp tối ưu mang lại khả năng làm kín tuyệt đối mà các dòng van bít thông thường không thể đạt được.

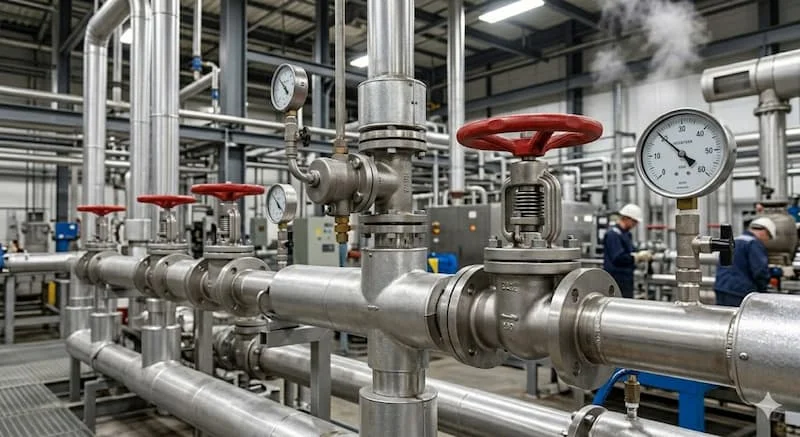

Bellows sealed stop valves là gì?

Định nghĩa chuẩn: Bellows sealed stop valves là dòng van chặn công nghiệp sử dụng một ống xếp bằng kim loại (bellows) được hàn kín bên trong cấu trúc van. Thiết kế này giúp cách ly hoàn toàn lưu chất đang lưu thông với môi trường bên ngoài, triệt tiêu nguy cơ rò rỉ tại trục van và đảm bảo an toàn tuyệt đối cho hệ thống.

Để hiểu một cách chi tiết và chính xác nhất về dòng van này, chúng ta có thể bóc tách tên gọi kỹ thuật của thiết bị qua ba thành phần cốt lõi:

• Bellows: Phần ống xếp kim loại dạng nếp gấp co giãn linh hoạt.

• Sealed: Cơ chế làm kín cơ học hoàn hảo bằng mối hàn.

• Stop valve: Van chặn (thường là dạng van cầu - globe valve) có chức năng đóng hoặc mở để điều tiết dòng chảy của môi chất.

Nguyên lý hoạt động của bellows sealed stop valves

Cơ chế vận hành của van dựa trên sự phối hợp đồng bộ giữa trục van và phần ống xếp kim loại. Khi người vận hành xoay vô lăng, trục van sẽ chuyển động tịnh tiến (nâng lên hoặc hạ xuống) để điều khiển đĩa van. Trong suốt hành trình này, phần ống xếp kim loại (bellows) với cấu trúc nếp gấp linh hoạt sẽ co lại hoặc giãn ra theo chiều dọc của trục.

Do một đầu của bellows được hàn cố định với trục van và đầu còn lại được hàn kín với nắp van (bonnet), lưu chất bên trong thân van hoàn toàn bị chặn lại. Chúng không thể tiếp xúc trực tiếp với phần bít packing phía trên hay thoát ra ngoài. Chúng ta có thể phân tích chi tiết qua các trạng thái vận hành sau:

Trạng thái mở

Khi van mở, trục van kéo đĩa van đi lên, cấu trúc bellows sẽ nén co lại gọn gàng bên trong cổ van. Dòng lưu chất tự do đi qua lòng van mà không gặp bất kỳ vật cản nào, đồng thời bị chặn đứng hoàn toàn không cho tiếp cận phần trục trên.

Trạng thái đóng

Khi vặn vô lăng để đóng van, trục van đẩy đĩa van hạ xuống ép chặt vào bệ đỡ (seat). Lúc này, các nếp gấp của bellows sẽ giãn dài ra dọc theo hành trình trục. Toàn bộ áp lực của lưu chất lúc này chỉ tác động lên bề mặt ngoài của ống xếp kim loại mà không thể rò rỉ lên phía trên.

Quá trình làm kín kép (Double Seal)

Điểm đặc biệt ở dòng van này là cấu trúc làm kín kép an toàn. Ngoài màng ngăn bellows kim loại là lớp làm kín chính, phía trên cổ van vẫn được trang bị một bộ packing dự phòng. Trong trường hợp hy hữu khi bellows bị cào xước hoặc nứt vỡ do mỏi cơ học sau hàng vạn chu kỳ, lớp packing phía trên sẽ đóng vai trò là chốt chặn thứ hai, ngăn không cho lưu chất phun trào ra môi trường trước khi hệ thống được bảo trì.

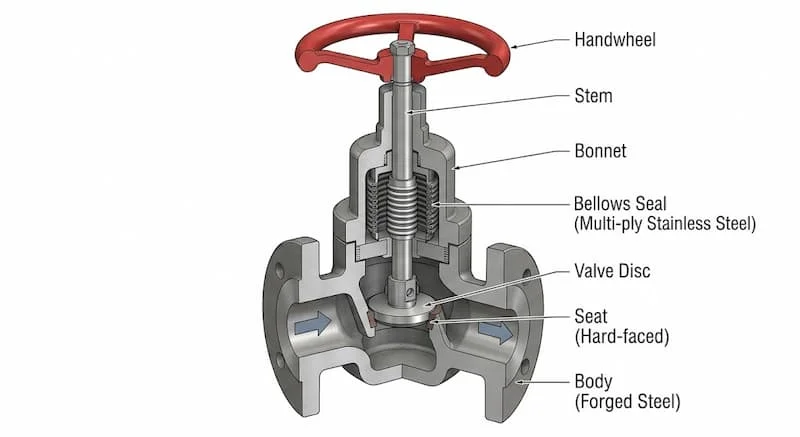

Cấu tạo của bellows sealed stop valves

Để chịu được môi trường làm việc khắc nghiệt với tần suất đóng mở liên tục, các bộ phận của van đều được chế tạo từ các dòng vật liệu cao cấp:

Thân van (Body)

Thân van là phần chịu lực chính và trực tiếp tiếp xúc với lưu chất. Tùy thuộc vào áp suất và nhiệt độ của hệ thống, nhà sản xuất sẽ sử dụng các dòng vật liệu tiêu chuẩn như thép đúc (cast steel - A216 WCB), thép không gỉ (stainless steel - A351 CF8/CF8M) cho môi trường ăn mòn, hoặc thép rèn (forged steel - A105) cho các hệ thống áp lực cao.

Ống xếp kim loại (Bellows)

Đây chính là "trái tim" cấu trúc của toàn bộ thiết bị. Bellows thường được chế tạo bằng inox mỏng như stainless steel 304, stainless steel 316 hoặc các hợp kim đặc biệt như Inconel, Hastelloy để chống ăn mòn hóa chất. Đối với các hệ thống yêu cầu kỹ thuật cao, nhà sản xuất thường ứng dụng công nghệ ống xếp nhiều lớp (multi-layer welded bellows) giúp tăng khả năng chịu áp và kéo dài số chu kỳ co giãn.

Bệ đỡ và đĩa van (Seat & Disc)

Để đảm bảo van đóng khít không bị rò rỉ ngược qua đường ống, bộ phận seat thường thiết kế dạng metal seat (làm kín kim loại - kim loại). Bề mặt tiếp xúc của đĩa van và seat được phủ một lớp hợp kim cứng chịu mài mòn (hard facing bằng Stellite), giúp chống lại hiện tượng xói mòn và rỗ bề mặt do dòng chảy tốc độ cao gây ra.

Các bộ phận phụ trợ: Stem, Bonnet và Handwheel

• Stem (Trục van): Truyền chuyển động từ vô lăng xuống đĩa van, yêu cầu độ thẳng và độ bóng bề mặt cực cao để không làm rách các nếp gấp bellows.

• Bonnet (Nắp van): Bộ phận bao bọc phía trên, nơi chứa hệ thống bellows và cổ bít packing dự phòng.

• Handwheel (Vô lăng): Bộ phận hỗ trợ người vận hành thao tác đóng mở van bằng tay một cách nhẹ nhàng nhờ hệ thống ren mịn.

Phân loại bellows sealed stop valves phổ biến

Trên thị trường hiện nay, dòng van chặn ống xếp này được phân chia thành nhiều nhánh sản phẩm khác nhau để người mua dễ dàng lựa chọn theo nhu cầu thực tế:

Theo vật liệu chế tạo

• Carbon steel: Phù hợp cho các hệ thống hơi nóng tiêu chuẩn, dầu nóng, nước áp lực cao ở điều kiện không có chất ăn mòn.

• Stainless steel: Chuyên dụng cho ngành hóa chất, thực phẩm, dược phẩm hoặc môi trường có độ oxy hóa mạnh.

• Alloy steel: Sử dụng trong các nhà máy nhiệt điện hoặc lọc hóa dầu nơi có nhiệt độ vận hành cực cao vượt quá ngưỡng của thép carbon thông thường.

Theo kiểu kết nối đường ống

• Flange (Mặt bích): Kiểu kết nối phổ biến nhất, tuân theo các tiêu chuẩn DIN, ANSI, JIS, giúp dễ dàng tháo lắp và bảo dưỡng định kỳ.

• Socket weld (Hàn bọc) & Butt weld (Hàn đối đầu): Thường dùng cho các hệ thống đường ống áp lực cao hoặc yêu cầu độ kín tuyệt đối tại mối nối đường ống.

• Threaded (Nối ren): Áp dụng chủ yếu cho các đường ống có kích thước nhỏ (thường từ DN50 trở xuống) với áp suất làm việc trung bình.

Theo cấp áp lực thiết kế

Van được thiết kế để chịu đựng các dải áp lực đa dạng tùy theo tiêu chuẩn kỹ thuật áp dụng:

• Theo tiêu chuẩn châu Âu: PN16, PN25, PN40

• Theo tiêu chuẩn Mỹ: Class 150, Class 300, Class 600

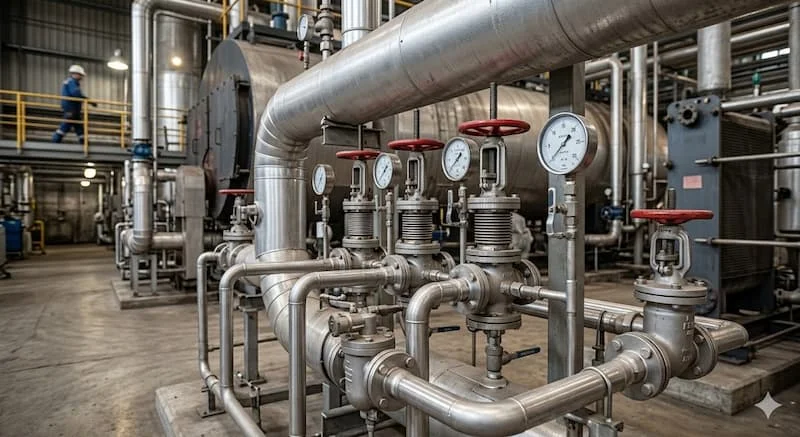

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị cho dự án, các kỹ sư hệ thống cần phải rà soát và đối chiếu kỹ lưỡng các thông số kỹ thuật cốt lõi sau để đảm bảo thiết bị vận hành an toàn:

• Kích cỡ đường ống (Size): Dải kích thước thông dụng dao động từ DN15 đến DN300 (hoặc từ 1/2 inch đến 12 inch). Các size lớn hơn thường cần thêm bộ trợ lực khi vận hành.

• Áp suất làm việc (Pressure): Phổ biến từ PN16 đến PN100. Cần lưu ý áp suất làm việc thực tế của hệ thống không được vượt quá 80% áp suất thiết kế của van ở nhiệt độ cao.

• Nhiệt độ vận hành (Temperature): Thiết bị có thể hoạt động ổn định trong biên độ nhiệt rất rộng từ -20°C đến 450°C (đối với thân thép đúc hoặc hợp kim).

• Tiêu chuẩn chế tạo (Material Standard): Sản phẩm cần đạt các chứng nhận quốc tế uy tín như ASTM (Mỹ), DIN (Đức) hoặc JIS (Nhật Bản) để đảm bảo đồng bộ với hệ thống đường ống có sẵn.

• Kiểu làm kín (Seal type): Tùy chọn thiết kế cấu trúc single bellows (ống xếp đơn kèm packing) hoặc double seal giúp tối ưu hóa khả năng phòng ngừa rò rỉ.

Tại sao bellows sealed stop valves chống rò rỉ tốt hơn?

Để thấy rõ sự vượt trội, chúng ta cần phân tích bản chất cơ chế làm kín của hai dòng van. Ở dòng stop valve truyền thống, việc ngăn lưu chất rò rỉ ra ngoài hoàn toàn phụ thuộc vào độ ép chặt của các vòng bít packing lên bề mặt trục van. Do trục van liên tục xoay hoặc chuyển động tịnh tiến, ma sát cơ học sẽ mài mòn lớp packing này theo thời gian. Đồng thời, nhiệt độ cao làm packing bị co ngót, tạo ra các khe hở li ti dẫn đến hiện tượng rò rỉ dọc trục.

Trong khi đó, bellows sealed stop valves thay thế hoàn toàn cơ chế làm kín ma sát bằng cơ chế màng kim loại kín tuyệt đối (zero stem leakage). Lưu chất bị giữ lại phía ngoài cấu trúc co giãn của bellows, không hề có bất kỳ khe hở hay điểm tiếp xúc động nào với môi trường bên ngoài. Chính sự thay đổi cốt lõi trong nguyên lý cơ khí này giúp cho van chặn ống xếp có khả năng chống rò rỉ vượt trội và hoạt động bền bỉ trong thời gian dài mà không cần siết lại cổ van định kỳ.

So sánh bellows sealed stop valves và stop valve thường

Bảng đối chiếu dưới đây sẽ giúp bạn có cái nhìn tổng quan nhất trước khi đưa ra quyết định đầu tư:

Bellows sealed stop valves dùng trong những hệ thống nào?

Nhờ đặc tính làm kín đỉnh cao, dòng van này là lựa chọn bắt buộc cho nhiều hệ thống lưu chất phức tạp:

• Hệ thống hơi nóng (Steam line): Ngăn chặn thất thoát nhiệt năng, bảo vệ đường ống khỏi sụt áp.

• Hệ thống dầu truyền nhiệt (Thermal oil): Dầu nóng ở nhiệt độ trên 300°C rất dễ bắt lửa nếu rò rỉ ra ngoài không khí; van ống xếp giúp loại bỏ hoàn toàn nguy cơ hỏa hoạn này.

• Đường ống dẫn khí độc, amoniac (Toxic fluid / Ammonia): Bảo vệ sức khỏe công nhân viên, tránh các thảm họa rò rỉ khí độc ra môi trường.

• Hệ thống chân không (Vacuum): Ngăn không cho không khí từ bên ngoài lọt vào trong lòng ống, giữ áp suất chân không ổn định.

• Môi trường hóa chất ăn mòn (Chemical pipeline): Chống ăn mòn và ngăn hóa chất phá hủy các cấu trúc bên ngoài của nhà máy.

Khi nào nên dùng bellows sealed stop valves?

Mặc dù có chi phí đầu tư ban đầu cao hơn van thường, bạn nên ưu tiên sử dụng dòng van chặn ống xếp kim loại này trong các tình huống cụ thể sau:

Khi hệ thống của bạn vận hành với các loại môi chất độc hại, dễ cháy nổ hoặc có nhiệt độ và áp suất cực cao. Nếu nhà máy của bạn đang áp dụng các tiêu chuẩn quản lý môi trường khắt khe, yêu cầu giảm thiểu tối đa phát thải ra môi trường (zero emission), đây là thiết bị không thể thay thế.

Đặc biệt, trong các ngành công nghiệp nặng như nhà máy hóa chất, lọc hóa dầu, nhà máy dược phẩm và chế biến thực phẩm - nơi mà một sự cố nhiễm chéo hoặc rò rỉ môi chất có thể làm hỏng toàn bộ mẻ hàng trị giá hàng tỷ đồng - việc sử dụng van bellows seal là giải pháp bảo hiểm thông minh nhất cho dây chuyền sản xuất.

Sai lầm thường gặp khi chọn bellows sealed stop valves

Nhiều doanh nghiệp dù chấp nhận chi ngân sách lớn nhưng hệ thống vẫn gặp sự cố do mắc phải các sai lầm đáng tiếc sau:

• Chọn sai vật liệu chế tạo bellows: Sử dụng bellows bằng inox 304 cho môi trường có nồng độ Clorua cao dẫn đến tình trạng bellows bị ăn mòn nứt vỡ chỉ sau vài tháng.

• Không tính toán kỹ nhiệt độ làm việc: Khi nhiệt độ tăng cao, giới hạn chịu áp của vật liệu sẽ giảm xuống. Chọn van theo áp suất định mức ở nhiệt độ phòng mà quên mất nhiệt độ vận hành thực tế là nguyên nhân gây biến dạng van.

• Bỏ qua thông số chu kỳ đóng mở (Cycles): Mỗi loại bellows có giới hạn tuổi thọ mỏi cơ học riêng. Chọn dòng van giá rẻ có số chu kỳ thấp cho hệ thống đóng mở liên tục sẽ làm bellows nhanh chóng bị rách.

• Lắp đặt sai chiều dòng chảy: Van chặn luôn có hướng mũi tên chỉ định dòng chảy trên thân. Lắp ngược chiều sẽ khiến áp lực lưu chất tác động sai hướng, dễ làm hỏng cấu trúc ống xếp.

• Sử dụng van cho mục đích tiết lưu sâu (Throttling): Dòng van này được thiết kế tối ưu cho nhiệm vụ đóng hoặc mở hoàn toàn. Việc hé van quá nhỏ để tiết lưu sẽ tạo ra dòng xoáy mạnh mài mòn đĩa van và gây rung lắc làm giảm tuổi thọ bellows.

Cách lựa chọn bellows sealed stop valves đúng kỹ thuật

Để chọn được sản phẩm chuẩn xác nhất, bộ phận thu mua và kỹ thuật có thể áp dụng checklist kiểm tra nhanh dưới đây:

1. Xác định rõ đặc tính lưu chất

Cần làm rõ lưu chất là gì (Hơi nước, dầu nóng, gas, hay axit)? Có lẫn tạp chất hạt rắn hay không để lựa chọn vật liệu thân van và bellows (inox 316 hay hợp kim đặc biệt) cho phù hợp.

2. Xác định chính xác thông số vận hành

Ghi nhận cụ thể nhiệt độ lớn nhất (Max Temperature) và áp suất lớn nhất (Max Pressure) tại điểm lắp đặt. Đối chiếu thông số này với biểu đồ áp suất - nhiệt độ (Pressure - Temperature Rating) của nhà sản xuất van.

3. Chọn kiểu kết nối và tiêu chuẩn đồng bộ

Kiểm tra hệ thống đường ống hiện tại đang dùng tiêu chuẩn gì (ANSI, DIN hay JIS) và kiểu kết nối nào (mặt bích, hàn hay ren) để chọn mua sản phẩm lắp ráp vừa vặn, không phải tốn chi phí làm đầu chuyển đổi.

4. Đánh giá tần suất vận hành

Ước tính số lần đóng mở van trong một ngày/tuần để yêu cầu nhà cung cấp đưa ra dòng sản phẩm có tuổi thọ thiết kế bellows (ví dụ: 10,000 chu kỳ hoặc 20,000 chu kỳ) đáp ứng đúng độ bền mong muốn.

Lưu ý khi lắp đặt và vận hành

Quy trình lắp đặt đúng kỹ thuật sẽ quyết định đến 50% tuổi thọ thực tế của thiết bị tại nhà máy:

• Tuân thủ hướng dòng chảy: Luôn lắp van sao cho hướng mũi tên đúc trên thân van trùng với hướng di chuyển của lưu chất trong đường ống.

• Vệ sinh đường ống trước khi lắp: Thổi sạch xỉ hàn, cát, rác bên trong ống trước khi gắn van vào. Các hạt rắn cứng nếu lọt vào lòng van có thể kẹt vào nếp gấp bellows hoặc làm xước bề mặt ghế van (seat).

• Tránh hiện tượng rung lắc mạnh: Rung động tần số cao từ bơm hoặc máy nén truyền qua đường ống sẽ làm phần ống xếp kim loại nhanh chóng bị mỏi cơ học và nứt gãy. Cần lắp thêm giá đỡ ống gần vị trí van nếu hệ thống bị rung.

• Thao tác đóng mở nhẹ nhàng: Không dùng thêm đòn bẩy hoặc ống tuýp để siết quá lực vô lăng. Việc siết quá mạnh có thể làm biến dạng trục van hoặc làm hỏng lớp phủ bề mặt Stellite của đĩa van.

• Thực hiện bảo trì định kỳ: Thường xuyên kiểm tra lỗ thoát khí (tell-tale hole) trên nắp van để phát hiện sớm dấu hiệu rò rỉ nếu có, đồng thời tra mỡ bôi trơn vào phần ren trục van phía trên để vận hành luôn êm ái.

Câu hỏi thường gặp về bellows sealed stop valves

Bellows sealed stop valves có bền hơn gate valve không?

Có, khi xét về độ kín trục. Gate valve (van cổng) thường bị mài mòn packing rất nhanh do hành trình đóng mở dài và ma sát lớn. Van chặn bellows seal làm kín bằng màng ngăn cố định nên độ bền chống rò rỉ ra môi trường vượt trội hơn hẳn.

Bellows seal dùng được ở dải nhiệt độ bao nhiêu?

Các dòng van tiêu chuẩn sử dụng vật liệu thép đúc và ống xếp inox chịu được nhiệt độ từ -20°C đến 450°C. Đối với các ứng dụng đặc biệt, vật liệu hợp kim có thể giúp van chịu được nhiệt độ lên đến trên 550°C.

Có dùng van này cho hóa chất ăn mòn mạnh được không?

Hoàn toàn được, nhưng bạn phải chọn phiên bản có toàn bộ thân van và phần ống xếp làm từ thép không gỉ cao cấp như SUS316L, hoặc các dòng hợp kim chống ăn mòn chuyên dụng như Hastelloy để đảm bảo độ bền.

Van chặn ống xếp có cần bảo trì định kỳ không?

Thiết bị này có lịch bảo trì rất nhẹ nhàng. Bạn không cần phải siết lại cổ van như van thường. Việc bảo trì chủ yếu là tra mỡ bôi trơn định kỳ vào phần ren trục lộ ra ngoài và kiểm tra cảm quan bên ngoài van.

Bao lâu thì nhà máy nên thay thế cấu trúc bellows?

Tuổi thọ của bellows phụ thuộc vào số chu kỳ đóng mở thực tế chứ không tính thuần theo thời gian. Thông thường, các thương hiệu van uy tín thiết kế ống xếp chịu được từ 10,000 đến 30,000 chu kỳ đóng mở hoàn toàn trước khi cần thay thế định kỳ.

Kết luận

Tóm lại, đối với các hệ thống công nghiệp hiện đại yêu cầu mức độ an toàn cao, vận hành liên tục và kiểm soát phát thải nghiêm ngặt, bellows sealed stop valves chính là một khoản đầu tư hoàn toàn xứng đáng. Khả năng làm kín tuyệt đối, tuổi thọ vận hành dài lâu cùng việc giảm thiểu tối đa chi phí dừng máy sửa chữa sẽ giúp doanh nghiệp tối ưu hóa chi phí vận hành (TCO) một cách hiệu quả nhất.

Hãy theo dõi honto.vn để nhận thêm thông tin về bellows sealed stop valves!
