Chếch inox là gì?

Chếch inox là gì? Trong các hệ thống đường ống công nghiệp phức tạp, việc chia nhánh hoặc hợp dòng lưu chất là một bài toán thủy lực đòi hỏi sự tính toán kỹ lưỡng. Khi thiết kế các điểm rẽ hướng, nếu các kỹ sư lựa chọn các loại phụ kiện vuông góc truyền thống, dòng chảy sẽ gặp phải hiện tượng đột ngột đổi hướng, tạo ra các vùng xoáy cục bộ, gây tổn thất áp suất lớn và làm gia tăng rung động cho toàn bộ hệ thống.

Sự ra đời của chếch lnox (phụ kiện lơi nghiêng hoặc cút chếch) mang đến một bước đột phá trong thiết kế đường ống. Nhờ cấu trúc nhánh nghiêng tối ưu, phụ kiện này giúp dòng lưu chất chuyển hướng mượt mà hơn, hạn chế tối đa nhiễu loạn và nâng cao hiệu suất vận hành tổng thể cho nhà máy.

Vì sao chếch lnox được sử dụng nhiều trong hệ thống đường ống?

Trong thực tế vận hành, các hệ thống dẫn nước, hóa chất hay hơi nóng thường xuyên phải đối mặt với áp lực dòng chảy lớn. Việc phân nhánh bằng các mối nối vuông góc góc cạnh dễ gây ra hiện tượng sụt áp nghiêm trọng, tiêu tốn thêm năng lượng bơm và tạo ra các điểm ứng suất cục bộ dễ bị ăn mòn theo thời gian.

Khi ứng dụng chếch lnox, góc chuyển hướng được thiết kế uốn nghiêng khoa học giúp dòng lưu chất trượt qua các điểm giao nhánh một cách êm ái. Điều này không chỉ bảo vệ các thiết bị đo lường và van phía sau khỏi hiện tượng thủy kích mà còn giúp hệ thống vận hành bền bỉ, giảm thiểu tối đa chi phí bảo trì và thời gian dừng máy ngoài ý muốn.

Chếch inox là gì?

Chếch inox là phụ kiện đường ống bằng thép không gỉ có nhánh kết nối nghiêng (thường 45°), dùng để chia hoặc hợp dòng chảy trong hệ thống đường ống. Thiết kế này giúp giảm nhiễu loạn dòng chảy, hạn chế sụt áp và tăng hiệu quả vận hành so với tê vuông thông thường.

Về mặt chức năng, phụ kiện này đóng vai trò như một cầu nối phân phối lưu chất linh hoạt. Chất liệu thép không gỉ cao cấp giúp thiết bị kháng lại các tác nhân ăn mòn hóa học, chịu được nhiệt độ và áp suất cao, đáp ứng tiêu chuẩn khắt khe trong các ngành công nghiệp hiện đại.

Cấu tạo và nguyên lý hoạt động của chếch lnox

Phân tích cấu tạo chi tiết:

• Thân phụ kiện: Đúc nguyên khối từ thép không gỉ, đảm bảo độ dày đồng đều và khả năng chịu lực vượt trội.

• Đầu nối chính: Các đầu ống vào và ra được gia công chuẩn xác để kết nối liền mạch với hệ thống ống chính.

• Nhánh chếch nghiêng: Góc rẽ nhánh được thiết kế theo tiêu chuẩn góc 45 độ hoặc 60 độ tùy thuộc vào bản vẽ kỹ thuật.

• Bề mặt hoàn thiện: Được đánh bóng nhám công nghiệp hoặc bóng gương (BA/No.4), ngăn chặn bám cặn bẩn vi sinh.

• Kiểu kết nối: Đa dạng từ hàn đối đầu, hàn lồng, nối ren cho đến kết nối dạng cùm nhanh (Clamp).

Nguyên lý hoạt động:

Khi dòng lưu chất di chuyển đến điểm chia nhánh, cấu trúc góc nghiêng của chếch lnox định hướng một phần dòng chảy rẽ sang hướng mới một cách từ từ. Thiết kế này triệt tiêu hoàn toàn các góc chết, giảm thiểu tối đa hiện tượng xoáy nước và ma sát thành ống, từ đó giữ cho mức tổn thất áp suất luôn ở mức thấp nhất.

Vì sao chếch lnox giúp tối ưu dòng chảy?

Hiệu suất thủy lực của một hệ thống đường ống phụ thuộc rất lớn vào cách các phụ kiện điều hướng dòng chảy. Chếch lnox sở hữu những ưu điểm vượt trội về mặt cơ học chất lỏng nhờ các yếu tố sau:

• Góc nghiêng hợp lý: Giúp các véc-tơ vận tốc của dòng chảy hòa quyện vào nhau mượt mà thay vì va đập trực diện.

• Giảm thiểu xâm thực: Hạn chế tối đa hiện tượng bọt khí áp suất thấp hình thành và phá hủy bề mặt kim loại phía hạ nguồn.

• Giảm rung động và tiếng ồn: Nhờ dòng chảy không bị đột ngột đổi hướng, lực tác động lên thành ống giảm đi đáng kể, giúp hệ thống vận hành êm ái.

• Kéo dài tuổi thọ: Bề mặt inox trơn nhẵn kết hợp với dòng chảy ít nhiễu loạn giúp giảm mài mòn cơ học theo thời gian.

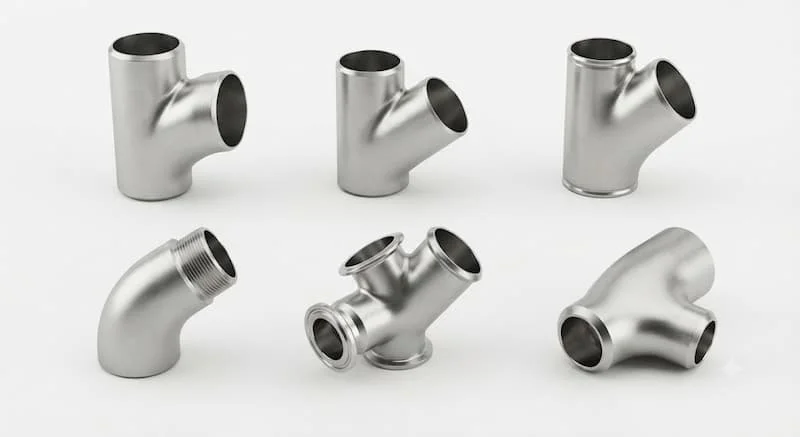

Phân tích chuyên sâu: Phân loại và thông số kỹ thuật

Các loại chếch lnox phổ biến

• Theo góc nghiêng: Chếch 45°, chếch 60° hoặc các góc gia công theo yêu cầu đặc thù của dự án.

• Theo phương pháp kết nối: Hàn đối đầu (Butt weld), hàn lồng (Socket weld), kết nối ren trong/ren ngoài, và kết nối nhanh dạng Clamp sinh vi sinh.

• Theo mác thép: Inox 201 (cho hệ thống dân dụng cơ bản), Inox 304 (tiêu chuẩn công nghiệp chung), Inox 316 (chuyên dùng cho hóa chất ăn mòn mạnh và thực phẩm y tế).

Thông số kỹ thuật quan trọng

• DN / NPS: Kích thước đường kính danh nghĩa phù hợp với hệ thống ống.

• Schedule (SCH10, SCH40, SCH80): Xác định độ dày thành ống và khả năng chịu áp suất.

• Áp suất và nhiệt độ làm việc: Giới hạn chịu tải của phụ kiện trong điều kiện vận hành thực tế.

• Tiêu chuẩn sản xuất: Tuân thủ các quy chuẩn quốc tế như ASTM, ASME, DIN, JIS.

So sánh chếch lnox và tê lnox

Kết luận: Khi hệ thống yêu cầu kiểm soát chặt chẽ tổn thất áp suất và lưu lượng dòng chảy lớn, chếch lnox luôn là sự lựa chọn ưu việt hơn so với tê vuông truyền thống.

Tại sao nên chọn inox 304 hoặc inox 316?

Việc sử dụng mác thép không gỉ chất lượng cao mang lại khả năng chống ăn mòn tuyệt đối trước các hóa chất tẩy rửa, axit nhẹ hoặc môi trường độ ẩm cao. Đồng thời, vật liệu này chịu được nhiệt độ vận hành lớn, giữ nguyên cơ tính và đảm bảo an toàn vệ sinh tuyệt đối cho các ngành công nghiệp nhạy cảm.

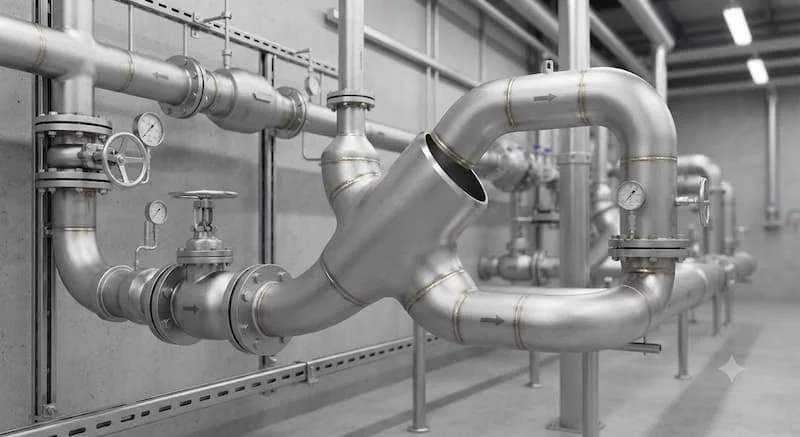

Ứng dụng thực tế và những sai lầm thường gặp

Chếch lnox đóng vai trò xương sống trong nhiều hệ thống đường ống khắt khe:

• Nhà máy thực phẩm & Đồ uống: Đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm, không bám cặn vi sinh.

• Dược phẩm & Hóa chất: Chống chịu ăn mòn cực tốt trước các dung môi và hóa chất mạnh.

• Hệ thống cấp nước sạch & PCCC: Duy trì lưu lượng và áp lực ổn định cho các tuyến ống cứu hỏa, cấp nước đô thị.

• Hệ thống hơi & HVAC: Chịu nhiệt độ cao trong các đường ống trao đổi nhiệt và điều hòa trung tâm.

Những sai lầm phổ biến khi lựa chọn:

• Chọn sai góc chếch: Lắp đặt sai góc thiết kế khiến dòng chảy bị nghẽn hoặc lệch hướng tính toán.

• Sai mác vật liệu: Dùng inox 201 cho môi trường hóa chất hoặc hàng hải, dẫn đến hiện tượng gỉ sét chỉ sau một thời gian ngắn.

• Bỏ qua thông số áp suất: Lựa chọn độ dày thành ống (SCH) không khớp với áp lực thực tế của bơm, gây nguy cơ bục vỡ mối nối.

Hướng dẫn lựa chọn, lắp đặt và bảo dưỡng

Checklist lựa chọn chếch lnox chuẩn xác:

✓ Xác định chính xác môi chất lưu chất (nước, hóa chất, hơi, thực phẩm).

✓ Lựa chọn góc chếch phù hợp với bản vẽ thủy lực (45° hoặc định hình).

✓ Chọn đúng kích thước danh định DN và độ dày SCH tương thích đường ống.

✓ Kiểm tra áp suất và nhiệt độ cực đại của hệ thống.

✓ Lựa chọn kiểu kết nối (hàn, ren, clamp) phù hợp với không gian thi công.

✓ Xác nhận tiêu chuẩn kỹ thuật (ASTM, JIS, DIN).

✓ Mua hàng từ nhà phân phối uy tín để đảm bảo chất lượng.

✓ Yêu cầu cung cấp đầy đủ chứng chỉ chất lượng CO-CQ.

Hướng dẫn lắp đặt và bảo dưỡng:

• Kỹ thuật hàn: Đảm bảo thợ hàn có tay nghề, sử dụng dòng điện và khí trơ bảo vệ mối hàn inox không bị cháy xém hoặc rỗ khí.

• Căn chỉnh góc độ: Đo đạc chính xác góc nghiêng trước khi cố định mối nối để tránh ứng suất uốn trên đường ống.

• Kiểm tra định kỳ: Thực hiện kiểm tra rò rỉ mối nối và đánh giá tình trạng bề mặt kim loại định kỳ hàng năm.

FAQ: Câu hỏi thường gặp

1. Chếch lnox khác tê inox như thế nào khác nhau ra sao?

Chếch lnox có nhánh rẽ theo góc nghiêng (thường là 45 độ) giúp dòng chảy đổi hướng mượt mà, trong khi tê inox chia nhánh vuông góc 90 độ, dễ tạo điểm xoáy và sụt áp lớn hơn.

2. Góc chếch phổ biến nhất trong công nghiệp là bao nhiêu?

Góc chếch 45 độ là tiêu chuẩn thông dụng nhất giúp tối ưu hóa góc chuyển hướng dòng chảy trong các hệ thống đường ống áp lực.

3. Nên chọn inox 304 hay inox 316 cho hệ thống của tôi?

Inox 304 phù hợp cho hầu hết các ứng dụng nước, thực phẩm và hơi thông thường. Trong khi đó, inox 316 được khuyên dùng cho môi trường có hóa chất ăn mòn mạnh, nước muối hoặc ngành dược phẩm yêu cầu khắt khe.

4. Chếch inox có thể chịu được nhiệt độ và áp suất cao không?

Có, các loại chếch lnox đúc hoặc hàn dày (như SCH40, SCH80) chịu được nhiệt độ lên đến hàng trăm độ C và áp lực làm việc rất cao trong hệ thống lò hơi và hóa chất.

Tổng kết

Chếch lnox là giải pháp kỹ thuật hoàn hảo giúp tối ưu hóa đường đi của lưu chất, giảm thiểu tổn thất áp suất và bảo vệ toàn bộ hệ thống đường ống khỏi các hiện tượng sốc thủy lực nguy hiểm. Đầu tư phụ kiện chất lượng cao giúp doanh nghiệp nâng cao hiệu suất vận hành và tiết kiệm tối đa chi phí bảo trì dài hạn.

Hãy theo dõi honto.vn để nhận thêm thông tin về chếch inox!
