90 degree elbow pipe fittings là gì?

90 degree elbow pipe fittings là gì? Trong thiết kế đường ống công nghiệp và thương mại, việc điều hướng dòng chảy qua các không gian phức tạp là một thách thức không thể tránh khỏi. Khi một tuyến ống cần thay đổi hướng vuông góc, việc lựa chọn phụ kiện kết nối đóng vai trò quyết định. Nếu chọn sai phụ kiện hoặc sai bán kính uốn, hệ thống sẽ đối mặt với tình trạng tổn thất áp suất nghiêm trọng, rung lắc dữ dội và hư hỏng cấu trúc sớm.

90 degree elbow pipe fittings là những linh kiện không thể thiếu trong bất kỳ cơ sở hạ tầng đường ống chuyên nghiệp nào, được thiết kế để chuyển hướng dòng chảy an toàn và hiệu quả, đồng thời duy trì tính toàn vẹn tuyệt đối cho toàn hệ thống. Hãy cùng khám phá các thông số kỹ thuật, cách chọn vật liệu và nguyên lý kỹ thuật đằng phía sau những phụ kiện quan trọng này.

Vì sao co ống 90 độ lại thiết yếu trong hệ thống đường ống?

Trong các mạng lưới vận chuyển lưu chất, việc thay đổi quỹ đạo di chuyển của chất lỏng, khí hoặc hơi nước sẽ tạo ra hiện tượng nhiễu loạn cục bộ và sức cản. Nếu các kỹ sư bỏ qua động lực học chất lỏng tại các điểm giao góc, hệ thống sẽ chịu tổn thất năng lượng và mòn thành ống cục bộ do hiện tượng ăn mòn dòng chảy.

Việc ứng dụng các sản phẩm 90 degree elbow pipe fitting cao cấp giúp đảm bảo quá trình chuyển đổi momen hướng dòng chảy diễn ra mượt mà và được kiểm soát chặt chẽ. Bằng cách giảm thiểu nhiễu loạn và phân bổ đều ứng suất sinh ra do thay đổi momen động lượng của lưu chất, những co ống này bảo vệ các thiết bị thượng nguồn và hạ nguồn khỏi các cú sốc thủy lực tàn phá, qua đó kéo dài tuổi thọ vận hành của toàn bộ hệ thống mạng lưới.

Co ống 90 độ (90 degree elbow pipe fittings) là gì?

Phụ kiện ống nối góc 90 độ là thiết bị kết nối đường ống được thiết kế để chuyển hướng dòng chảy của lưu chất một góc 90 độ. Loại phụ kiện này được sử dụng rộng rãi trong các hệ thống đường ống cấp thoát nước, HVAC, dầu khí, chế biến thực phẩm và công nghiệp nhằm thiết lập lộ trình đường ống hiệu quả mà vẫn đảm bảo tính toàn vẹn của hệ thống.

Về mặt chức năng, phụ kiện này hoạt động như một cơ chế điều hướng dòng chảy. Nó chặn năng lượng động học đường thẳng của môi chất và dẫn dắt nó di chuyển mượt mà vòng qua các vật cản cấu trúc hoặc hướng tới các nút thiết bị cụ thể mà không gây ra sự cản trở dòng chảy lớn.

Cấu trúc và nguyên lý hoạt động

Tính toàn vẹn cấu trúc của co ống 90 độ phụ thuộc vào thiết kế hình học chính xác và sự phân bổ độ dày thành ống đồng đều.

Cấu trúc chính:

• Elbow body: Phần sống lưng cong được thiết kế để chịu được áp suất lưu chất bên trong.

• Connection ends: Các đầu vát, ren hoặc ổ cắm được gia công chính xác để tích hợp liền mạch vào đường ống.

• Internal flow path: Đường dẫn dòng chảy bên trong được làm nhẵn hoặc có tiết diện đồng đều nhằm giảm ma sát tối đa.

• Wall thickness & Pressure resistance: Được thiết kế để khớp với các tiêu chuẩn lịch trình đường ống tiêu chuẩn (như SCH40 hoặc SCH80).

Nguyên lý hoạt động:

Khi lưu chất đi vào đầu vào của phụ kiện, thành trong cong sẽ buộc môi chất phải thay đổi véc-tơ chuyển động đi một góc 90 độ. Một co ống được thiết kế tối ưu sẽ giảm thiểu hiện tượng tách lớp biên và dòng chảy rối. Nếu bán kính trong quá quá nhỏ, vận tốc lưu chất sẽ tăng vọt dọc theo thành ngoài, gây mài mòn nhanh và tổn thất áp suất; do đó, kích thước cấu trúc phù hợp là điều cốt lõi để tối ưu hóa thủy lực.

Các vật liệu chính được sử dụng cho co ống 90 độ

Việc lựa chọn đúng vật liệu đảm bảo độ tương thích hóa học và tuổi thọ cấu trúc dưới các điều kiện vận hành khắc nghiệt.

• Stainless Steel (304 / 316): Khả năng chống ăn mòn đặc biệt, chịu nhiệt độ cao và tính chất vệ sinh tốt; lý tưởng cho các nhà máy thực phẩm, dược phẩm và hóa chất.

• Carbon Steel: Độ bền kéo và khả năng chịu áp suất cao; được sử dụng rộng rãi trong hệ thống dầu khí, đường ống hơi nước và vận chuyển nước kết cấu.

• Alloy Steel: Nâng cao các tính chất cơ học cho các ứng dụng phát điện ở nhiệt độ cao và áp suất cao.

• PVC & CPVC: Trọng lượng nhẹ, tối ưu chi phí và kháng axit hóa chất cao; hoàn hảo cho các dây chuyền xử lý nước và chất lỏng ăn mòn.

• Brass & Copper: Độ dẫn nhiệt xuất sắc và tính kháng khuẩn; thường được sử dụng trong các hệ thống cấp nước dân dụng và HVAC.

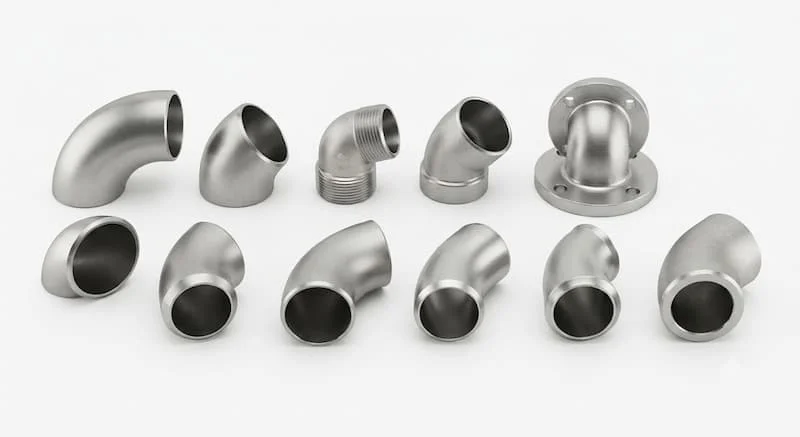

Phân tích kỹ thuật: Các loại và thông số kỹ thuật

Các loại co ống 90 độ (90 degree elbow pipe fittings)

• Theo bán kính:

  • Long Radius (LR): Khoảng cách từ tâm đến đầu ống bằng $1.5 \times$ kích thước ống danh định (NPS), mang lại hiệu suất dòng chảy ưu việt.

  • Short Radius (SR): Khoảng cách từ tâm đến đầu ống bằng $1.0 \times$ NPS, được sử dụng ở những nơi không gian lắp đặt bị giới hạn nghiêm ngặt.

• Theo kiểu kết nối: Hàn đối đầu (Butt weld - cho các tuyến áp suất cao vĩnh viễn), ren (Threaded), hàn lồng (Socket weld), mặt bích (Flanged) và khớp nối nén (Compression).

Thông số kỹ thuật quan trọng:

• DN / NPS: Đường kính danh nghĩa khớp với đường ống kết nối.

• Schedule (SCH10, SCH40, SCH80): Xác định độ dày thành ống và cấp áp suất.

• Pressure & Temperature ratings: Đảm bảo an toàn cấu trúc dưới tải trọng vận hành đỉnh.

• Manufacturing Standards: Tuân thủ các quy chuẩn ASME B16.9, ASTM, DIN hoặc JIS.

So sánh co bán kính dài (Long Radius) và bán kính ngắn (Short Radius)

Kết luận: Bất cứ khi nào không gian cho phép, Long Radius elbows nên là sự lựa chọn hàng đầu để bảo toàn năng lượng hệ thống và giảm ma sát lưu chất. Hãy dành riêng Short Radius elbows cho các bố trí không gian bị thu hẹp.

Tại sao nên chọn co ống thép không gỉ (stainless steel elbows)?

Các biến thể thép không mang lại khả năng chống oxy hóa vượt trội, ngăn ngừa ô nhiễm môi chất, chịu được các tác nhân tẩy rửa hóa học mạnh, và duy trì tính toàn vẹn cấu trúc từ điều kiện đông lạnh đến môi trường nhiệt độ cao.

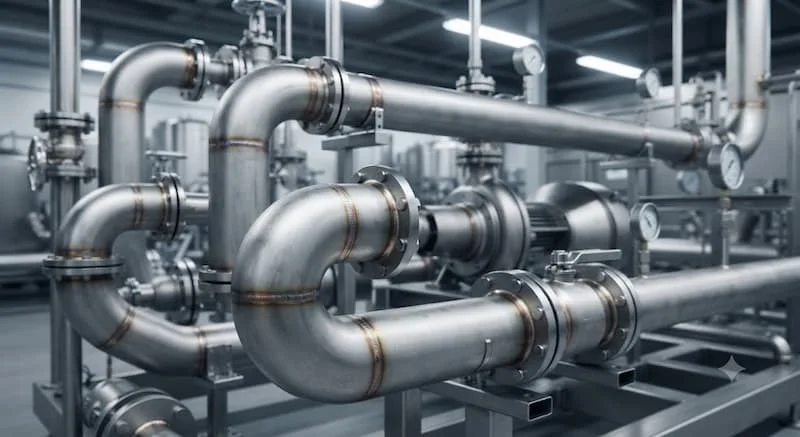

Ứng dụng thực tế và những sai lầm phổ biến khi lựa chọn

90 degree elbow pipe fittings hiện diện khắp mọi nơi trong các lĩnh vực kỹ thuật hiện đại:

• Water Supply & HVAC: Dẫn nước sinh hoạt và các vòng nước lạnh qua cơ sở hạ tầng tòa nhà phức tạp.

• Steam Systems & Power Generation: Chịu được sự giãn nở nhiệt và phân phối hơi nước áp suất cao.

• Oil & Gas & Chemical Plants: Xử lý hydrocarbon ăn mòn, axit và dòng bùn vận tốc cao.

• Food & Pharmaceutical Processing: Duy trì các đường dẫn lưu chất vệ sinh, không có khe hở.

Những sai lầm phổ biến khi lựa chọn:

• Chọn sai vật liệu: Lắp đặt thép carbon vào các đường ống hóa chất ăn mòn, dẫn đến thủng thành ống nhanh chóng.

• Bỏ qua xếp hạng Schedule: Khớp đường kính ngoài của ống mà quên mất độ dày thành ống, tạo ra các mối nối kết nối yếu.

• Lựa chọn bán kính không phù hợp: Lắp đặt các co SR trong các đường ống độ nhớt cao hoặc vận tốc cao, gây ra tổn thất áp suất nghiêm trọng.

Hướng dẫn lựa chọn, lắp đặt và bảo dưỡng

Checklist lựa chọn co ống phù hợp:

✓ Xác định chính xác các tính chất hóa học của lưu chất môi chất.

✓ Khớp kích thước ống danh định (DN/NPS) và lịch trình độ dày.

✓ Lựa chọn giữa Long Radius (LR) và Short Radius (SR).

✓ Xác minh giới hạn áp suất và nhiệt độ vận hành.

✓ Chọn kiểu kết nối phù hợp (hàn, ren, mặt bích).

✓ Xác nhận sự tuân thủ các tiêu chuẩn sản xuất (ASME, ASTM, DIN).

✓ Mua từ nhà cung cấp công nghiệp uy tín, có chứng chỉ.

Hướng dẫn lắp đặt và bảo dưỡng:

• Đảm bảo căn chỉnh đường ống đúng cách trước khi hàn hoặc siết ren để loại bỏ ứng suất góc.

• Áp dụng keo làm kín ren chính xác trên các mối nối ren để ngăn chặn rò rỉ vi mô.

• Tiến hành kiểm tra định kỳ không phá hủy (NDT) hoặc kiểm tra trực quan đối với hiện tượng ăn mòn bên ngoài và mỏng thành ống ở các đoạn uốn đường ống chịu ứng suất cao.

Câu hỏi thường gặp (FAQ)

1. 90 degree elbow pipe fitting là gì?

Đó là một phụ kiện ống cong được thiết kế để xoay hướng quỹ đạo của đường ống chính xác một góc 90 độ.

2. Đâu là sự khác biệt giữa co ống LR and SR?

Co ống LR có bán kính uốn cong mượt mà và dài hơn ($1.5 \times$ đường kính) giúp giảm sức cản dòng chảy, trong khi co ống SR có bán kính uốn hẹp hơn ($1.0 \times$ đường kính) dành cho không gian nhỏ gọn.

3. Vật liệu tốt nhất là gì?

Vật liệu lý tưởng hoàn toàn phụ thuộc vào ứng dụng của bạn: thép không mang lại khả năng chống ăn mòn và vệ sinh, thép carbon cho tiện ích công nghiệp áp suất cao, và PVC cho các đường ống nước hóa chất.

Kết luận

90 degree elbow pipe fittings là các linh kiện nền tảng quyết định hiệu suất thủy lực, độ an toàn và tuổi thọ của mạng lưới lưu chất công nghiệp và thương mại. Việc đầu tư vào vật liệu được chỉ định đúng cách, kích thước bán kính chính xác và tiêu chuẩn sản xuất được chứng nhận sẽ loại bỏ các điểm nghẽn vận hành và ngăn ngừa sự cố hệ thống tốn kém.

Hãy theo dõi honto.vn để nhận thêm thông tin về 90 degree elbow pipe fittings!
