Steam Y Strainer là gì?

Steam Y strainer là gì? Trong quá trình vận hành các dây chuyền nhiệt công nghiệp, đường ống hơi luôn phải đối mặt với một vấn đề tiềm ẩn: cặn hàn, rỉ sét, mảng bám oxit sắt sinh ra từ quá trình lắp đặt hoặc lão hóa đường ống. Những tạp chất này theo dòng hơi di chuyển với vận tốc cao, trực tiếp tấn công và làm hỏng các van điều khiển, bẫy hơi hay đồng hồ áp suất tinh vi. Hậu quả là thiết bị hoạt động kém hiệu quả, gây rò rỉ nhiệt năng, làm tăng chi phí bảo trì và khiến nhà máy phải đối mặt với thời gian dừng máy ngoài ý muốn.

Steam Y Strainer (y lọc hơi) ra đời như một giải pháp lọc cơ học chuyên dụng được lắp đặt trên đường ống hơi nhằm giữ lại toàn bộ cặn bẩn trước khi hơi đi qua các thiết bị quan trọng, giúp hệ thống vận hành ổn định và bền bỉ. Hãy cùng chuyên gia phân tích chi tiết về cấu tạo, phân loại và tiêu chuẩn lựa chọn thiết bị quan trọng này.

Vì sao hệ thống hơi luôn cần lắp y lọc hơi?

Hệ thống hơi công nghiệp có đặc thù vận hành ở nhiệt độ và áp suất rất cao, dòng chảy lưu chất mang theo động năng lớn. Khi các hạt cặn rắn lẫn trong dòng hơi va đập vào đĩa van, đế van hoặc cơ cấu chuyển động của bẫy hơi, chúng sẽ gây ra hiện tượng mài mòn, xói mòn bề mặt làm kín, dẫn đến rò rỉ hơi nước trầm trọng.

Sự hiện diện của y lọc hơi đóng vai trò là "tuyến phòng thủ" đầu tiên, giúp loại bỏ hoàn toàn các mối nguy hại này. Việc đầu tư thiết bị này giúp hệ thống duy trì hiệu suất truyền nhiệt tối đa, bảo vệ các thiết bị đắt tiền phía sau và tiết kiệm hàng loạt chi phí sửa chữa vận hành cho doanh nghiệp.

Steam Y Strainer là gì?

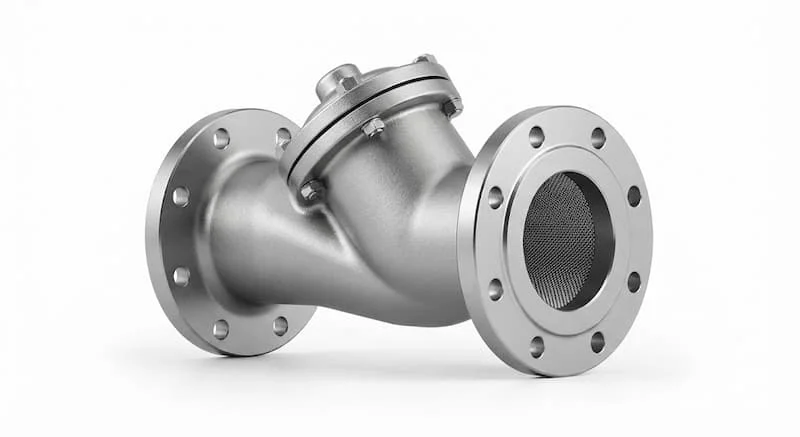

Steam Y Strainer là bộ lọc chữ Y chuyên dùng cho hệ thống hơi nước, có chức năng giữ lại cặn bẩn, rỉ sét và tạp chất cơ học trong đường ống trước khi hơi đi qua van, bẫy hơi, đồng hồ áp suất hoặc các thiết bị khác. Thiết bị giúp bảo vệ hệ thống, giảm hư hỏng và nâng cao hiệu suất vận hành.

Với thiết kế hình dáng chữ Y đặc trưng, dòng chảy của hơi nước được chuyển hướng nhẹ nhàng qua bầu lọc, nơi các hạt tạp chất có kích thước lớn bị lưới lọc kim loại giữ lại hoàn toàn trong khoang chứa cặn mà không gây cản trở lớn đến lưu lượng dòng chảy chính.

Cấu tạo và nguyên lý hoạt động của y lọc hơi

Cấu tạo chi tiết:

• Thân van: Chế tạo từ gang dẻo, thép carbon hoặc inox chịu nhiệt cao.

• Lưới lọc (Mesh Screen): Làm bằng thép không gỉ, đục lỗ hoặc đan lưới có độ bền cơ học lớn dưới dòng hơi nóng.

• Nắp lọc (Cap/Cover): Đóng kín khoang chứa rác, chịu áp lực cao.

• Gioăng làm kín: Vòng đệm chịu nhiệt độ và áp suất cao (như Graphite hoặc PTFE gia cố).

• Nút xả cặn: Cho phép xả nhanh tạp chất mà không cần tháo toàn bộ nắp.

• Kiểu kết nối: Kết nối ren (cho ống nhỏ) hoặc mặt bích tiêu chuẩn công nghiệp (cho đường ống lớn).

Nguyên lý hoạt động:

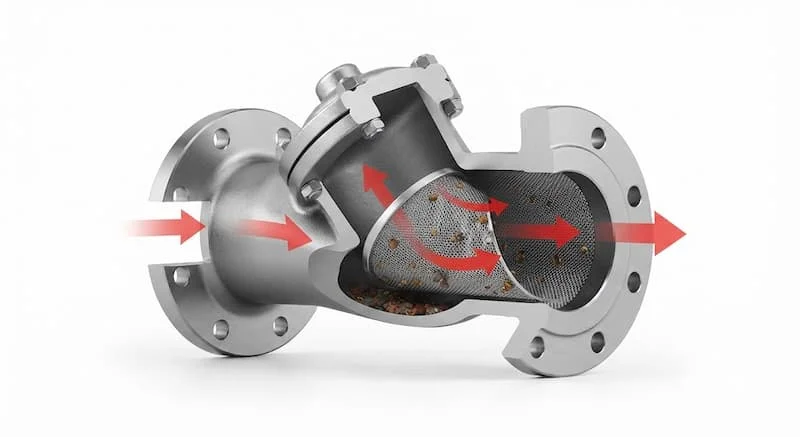

Khi hơi nước đi vào thân lọc, dòng chảy buộc phải đi qua lưới lọc lưới thép bên trong. Cặn bẩn và tạp chất rắn bị giữ lại trong khoang chứa hình chữ Y, trong khi hơi sạch tiếp tục lưu thông đến các thiết bị phía sau. Theo thời gian, cặn tích tụ làm tăng độ chênh áp, đòi hỏi kỹ thuật viên thực hiện xả cặn định kỳ hoặc tháo lưới ra vệ sinh. Cơ chế này giúp bảo vệ tuyệt đối các bộ phận chuyển động mỏng manh của bẫy hơi và van điều khiển khỏi nguy cơ kẹt, rách màng hoặc xước bề mặt làm kín.

Phân tích chuyên sâu về y lọc hơi

Các loại phổ biến trên thị trường

• Theo vật liệu: Gang (cho hơi áp suất thấp), Thép carbon (chịu nhiệt độ cao trong lò hơi), Inox 304/316 (chống ăn mòn hóa chất và hơi tinh khiết).

• Theo kiểu kết nối: Ren BSP/NPT hoặc mặt bích tiêu chuẩn JIS, ANSI, DIN.

• Theo áp lực định mức: PN16, PN25, PN40, hoặc Class 150/300.

• Theo kích thước lưới lọc: Từ 20 mesh đến 100 mesh tùy thuộc vào yêu cầu độ tinh lọc của hệ thống hơi.

Thông số kỹ thuật cần quan tâm

• Kích thước DN / NPS: Phù hợp với đường kính ống dẫn.

• Áp suất và Nhiệt độ làm việc tối đa: Thông số quyết định độ an toàn của thiết bị trong môi trường hơi quá nhiệt.

• Chỉ số Mesh lưới lọc: Xác định khả năng giữ cặn lớn hay nhỏ.

So sánh y lọc hơi và Basket Strainer

Kết luận: Đối với các nhánh đường ống hơi thông thường cấp cho thiết bị, y lọc hơi là lựa chọn hoàn hảo nhờ thiết kế nhỏ gọn, chịu áp lực nhiệt tốt và chi phí đầu tư tối ưu.

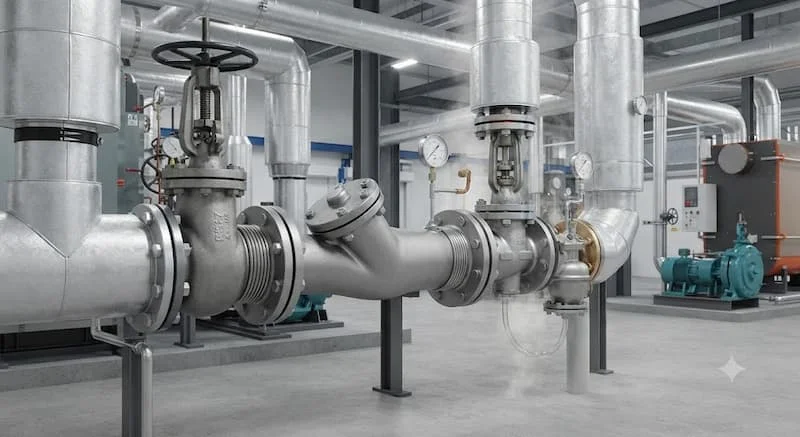

Ứng dụng thực tế và những sai lầm thường gặp

Y lọc hơi hiện diện trong mọi hệ thống sử dụng nhiệt lượng:

• Lò hơi & Hệ thống phân phối hơi: Lọc sạch rỉ sét từ nồi hơi trước khi đưa đi xa.

• Nhà máy thực phẩm, bia, dệt nhuộm, dược phẩm: Bảo vệ van điều khiển tuyến tính và bẫy hơi đồng tiền, bẫy hơi phao.

• Nhà máy điện & Hóa chất: Chịu nhiệt độ quá nhiệt khắc nghiệt, đảm bảo an toàn vận hành liên tục.

Những sai lầm thường gặp:

• Chọn sai mesh: Dùng lưới quá mịn cho hơi nước dễ gây tắc nghẽn nhanh chóng, hoặc quá thô không lọc được cặn nhỏ phá hủy van.

• Lắp sai chiều dòng chảy: Không tuân theo mũi tên chỉ dẫn trên thân van, làm giảm hoàn toàn hiệu quả lọc.

• Đặt sai hướng khoang chứa: Lắp ngang nhưng hướng bầu chữ Y lên trên thay vì chúc xuống dưới, khiến cặn bẩn không đọng lại trong khoang mà trôi ngược vào đường ống hơi.

Hướng dẫn lựa chọn, lắp đặt và bảo dưỡng

Checklist lựa chọn y lọc hơi chuẩn xác:

✓ Xác định chính xác áp suất làm việc tối đa của lò hơi.

✓ Xác định nhiệt độ hơi (hơi bão hòa hay hơi quá nhiệt).

✓ Chọn đúng vật liệu thân (thép hoặc inox cho hơi nhiệt độ cao).

✓ Chọn đúng thông số mesh của lưới lọc.

✓ Kiểm tra tiêu chuẩn mặt bích (JIS 10K/20K, PN16/PN40).

✓ Kiểm tra kích thước danh nghĩa DN tương thích đường ống.

✓ Lựa chọn thương hiệu uy tín.

✓ Yêu cầu đầy đủ chứng chỉ chất lượng CO-CQ.

Hướng dẫn lắp đặt và bảo dưỡng:

1. Lắp đúng chiều: Chú ý mũi tên đúc nổi trên thân y lọc hơi phải trùng với chiều chuyển động của dòng hơi.

2. Vị trí bầu lọc: Khi lắp trên đường ống nằm ngang, phải quay khoang chứa lưới hướng xuống dưới để cặn trọng lực rơi vào bầu lọc.

3. Không gian bảo trì: Chừa khoảng trống phía trước nắp lọc để thuận tiện tháo rút lưới ra vệ sinh.

4. Bảo dưỡng định kỳ: Xả cặn định kỳ qua nút xả hoặc tháo lưới kiểm tra rách hỏng sau mỗi đợt đại tu nhà máy.

FAQ: Câu hỏi thường gặp

1. Steam Y Strainer dùng để làm gì?

Thiết bị dùng để lọc cặn bẩn, rỉ sét cơ học trong đường ống hơi nước, bảo vệ bẫy hơi và van điều khiển.

2. Bao nhiêu mesh là phù hợp cho hệ thống hơi?

Thông thường hệ thống hơi sử dụng lưới lọc từ 40 mesh đến 80 mesh để đảm bảo lọc sạch cặn mà không gây sụt áp quá lớn.

3. Có nên dùng inox 304 hay inox 316?

Inox 316 thích hợp hơn cho môi trường hơi có hóa chất ăn mòn hoặc hơi tinh khiết trong dược phẩm, trong khi inox 304 dùng tốt cho hơi nước thông thường.

4. Bao lâu nên vệ sinh lưới lọc?

Tùy thuộc vào tình trạng đường ống mới hay cũ, nên kiểm tra và vệ sinh sau 1-3 tháng đầu vận hành và định kỳ 6 tháng/lần sau đó.

5. Y lọc hơi nên lắp trước hay sau van điều khiển?

Phải lắp trước van điều khiển, trước bẫy hơi và trước đồng hồ áp suất để bảo vệ tuyệt đối các thiết bị này khỏi cặn bẩn.

Tổng kết

Y lọc hơi đóng vai trò quyết định trong việc đảm bảo sự vận hành trơn tru, an toàn và bền bỉ của toàn bộ hệ thống nhiệt. Đầu tư đúng loại lọc chữ Y chất lượng cao giúp doanh nghiệp loại bỏ hoàn toàn rủi ro hư hỏng thiết bị do cặn bẩn, tối ưu hóa năng suất truyền nhiệt và tiết kiệm chi phí bảo trì tối đa.
