Chữ T inox là gì?

Chữ T inox là gì? Trong quá trình thi công và vận hành các hệ thống đường ống công nghiệp lẫn dân dụng, nhu cầu phân nhánh dòng chảy hoặc kết nối nhiều thiết bị trên cùng một tuyến ống là điều vô cùng phổ biến. Tuy nhiên, nếu lựa chọn sai phụ kiện, hệ thống rất dễ gặp phải tình trạng rò rỉ lưu chất, suy giảm áp suất hoặc bị ăn mòn nhanh chóng sau thời gian ngắn vận hành.

Chữ T lnox (hay còn gọi là tê inox) chính là giải pháp kỹ thuật không thể thiếu, giúp phân nhánh lưu chất an toàn, bền bỉ và đảm bảo độ kín tuyệt đối cho toàn bộ hệ thống. Hãy cùng chuyên gia phân tích chi tiết về cấu tạo, phân loại và tiêu chuẩn lựa chọn phụ kiện quan trọng này.

Vì sao chữ T lnox là phụ kiện quan trọng trong hệ thống đường ống?

Khi thiết kế một hệ thống dẫn truyền lưu chất, việc điều hướng dòng chảy từ trục chính sang các nhánh phụ đòi hỏi sự chính xác cao về mặt kết nối thủy lực. Một phụ kiện kém chất lượng không chỉ làm gián đoạn quá trình sản xuất mà còn tiềm ẩn nguy cơ nứt gãy do áp suất hoặc bị ăn mòn hóa học.

Sự xuất hiện của chữ T lnox giải quyết triệt để các bài toán này. Với đặc tính vật liệu thép không gỉ vượt trội, phụ kiện giúp cố định góc chia nhánh 90 độ một cách vững chắc, chịu được áp lực cao và giữ cho dòng chảy luôn ổn định mà không làm tổn thất năng lượng đáng kể của hệ thống.

Chữ T inox là gì?

Chữ T lnox là phụ kiện đường ống bằng thép không gỉ có hình dạng chữ T, được sử dụng để chia hoặc hợp dòng chảy giữa ba nhánh đường ống. Sản phẩm có khả năng chống ăn mòn cao, chịu áp lực tốt và được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp.

Phụ kiện này đóng vai trò là "trạm trung chuyển" linh hoạt, cho phép kỹ sư dễ dàng thay đổi hướng đi của lưu chất hoặc kết hợp nhiều nguồn cấp vào một trục chính, từ đó tối ưu hóa không gian lắp đặt và nâng cao tuổi thọ toàn bộ tuyến ống.

Cấu tạo và đặc điểm của chữ T lnox

Một sản phẩm chữ T lnox tiêu chuẩn được chế tạo liền khối hoặc hàn ghép với các đặc điểm kỹ thuật tối ưu:

• Thân phụ kiện: Được đúc hoặc ép từ phôi thép không gỉ nguyên chất.

• Ba đầu kết nối: Thiết kế đồng tâm hoặc lệch tâm (đối với tê giảm) để kết nối ống.

• Kiểu kết nối: Đa dạng với đầu ren trong/ngoài, hàn đối đầu, hàn lồng hoặc kiểu khớp nối nhanh clamp.

• Bề mặt hoàn thiện: Đánh bóng dạng BA hoặc HL, đảm bảo tính thẩm mỹ và chống bám bẩn bề mặt.

Nhờ cấu trúc này, chữ T lnox sở hữu khả năng chống gỉ sét tuyệt vời ngay cả trong môi trường axit hoặc kiềm, chịu nhiệt độ cực tốt, chịu được áp suất danh định cao và duy trì độ kín khít tuyệt đối cho mối nối.

Nguyên lý hoạt động và phân tích chuyên sâu

Nguyên lý hoạt động

Trong hệ thống, chữ T lnox hoạt động dựa trên nguyên lý phân chia hoặc hợp dòng cơ học. Lưu chất khi di chuyển đến điểm giao nhau sẽ được tách ra theo các nhánh chữ T (đối với hệ thống phân phối) hoặc hội tụ từ các nhánh phụ vào ống chính (đối với hệ thống thu gom). Việc lựa chọn đúng kích thước chữ T đảm bảo không bị thắt cổ chai dòng chảy, hạn chế tối đa hiện tượng sụt áp và xoáy lốc cục bộ.

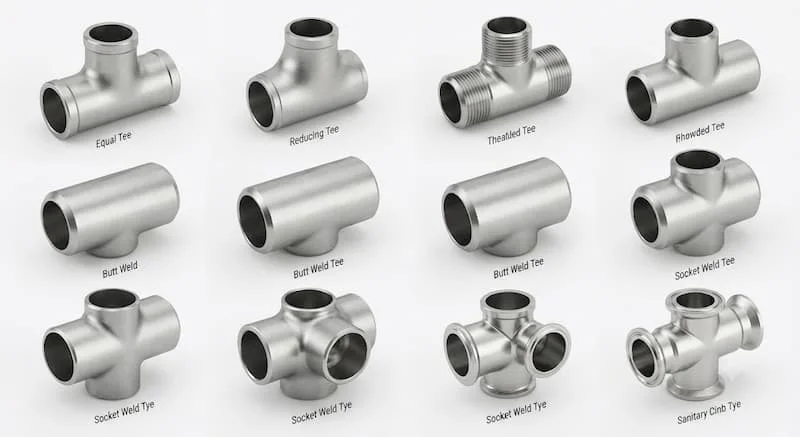

Các loại chữ T lnox phổ biến

• Theo cấu tạo: Tê đều inox (ba nhánh bằng nhau) và Tê giảm inox (nhánh rẽ có kích thước nhỏ hơn ống chính).

• Theo kết nối: Tê ren inox, tê hàn đối đầu (butt weld), tê hàn lồng (socket weld) và tê clamp inox chuyên dụng cho vi sinh.

• Theo vật liệu: Inox 201 (giá thành rẻ, ít chống ăn mòn), Inox 304 (tiêu chuẩn phổ thông, chống gỉ tốt) và Inox 316 (chuyên dụng cho hóa chất và môi trường khắc nghiệt).

Thông số kỹ thuật cần quan tâm

• Kích thước DN / NPS: Xác định đường kính danh nghĩa tương thích với hệ thống ống.

• Tiêu chuẩn SCH (Schedule): Độ dày thành ống (SCH10, SCH40, SCH80).

• Áp suất và Nhiệt độ làm việc: Đảm bảo phụ kiện chịu được điều kiện vận hành thực tế.

• Tiêu chuẩn chế tạo: ASTM, ASME, DIN, JIS, ANSI, đảm bảo tính đồng bộ khi lắp đặt.

So sánh chữ T lnox 304 và inox 316

Kết luận: Nếu hệ thống của bạn hoạt động trong điều kiện nước sạch hoặc môi trường ít ăn mòn, chữ T lnox 304 là lựa chọn kinh tế nhất. Ngược lại, hãy đầu tư chữ T lnox 316 cho các dây chuyền hóa chất hoặc hơi nóng có tính ăn mòn cao.

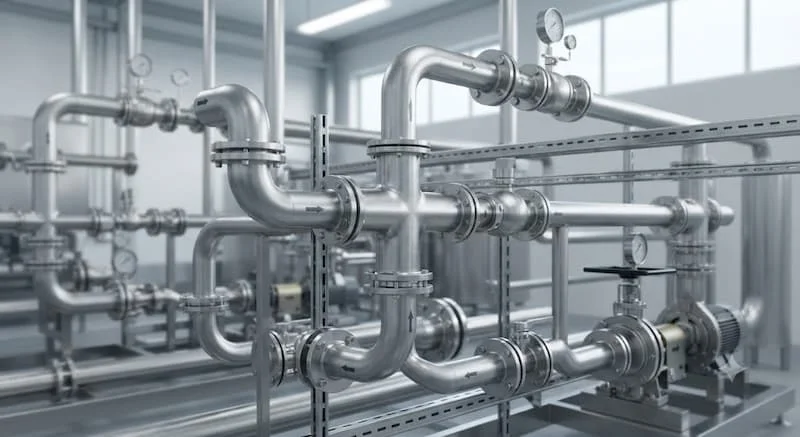

Ứng dụng thực tế và những sai lầm thường gặp

Chữ T lnox hiện diện trong hầu hết các hệ thống đường ống hiện đại:

• Hệ thống cấp nước sạch & PCCC: Phân nhánh nước ổn định, không gỉ sét.

• Nhà máy thực phẩm, bia, nước giải khát & Dược phẩm: Đảm bảo tiêu chuẩn vệ sinh an toàn vi sinh.

• Hóa chất & Dầu khí: Chịu được áp lực và ăn mòn hóa học mạnh.

• Hơi nóng & Khí nén: Chịu nhiệt độ cao, không bị biến dạng cấu trúc.

Những sai lầm thường gặp khi lựa chọn:

• Chọn sai vật liệu: Dùng inox 201 cho môi trường ngoài trời hoặc hóa chất dẫn đến han gỉ nhanh chóng.

• Sai tiêu chuẩn ren hoặc kích thước SCH: Dẫn đến việc không thể hàn hoặc siết khớp nối, gây rò rỉ áp suất.

• Không tính toán áp suất: Sử dụng phụ kiện mỏng cho hệ thống áp lực cao làm nứt vỡ mối nối.

Hướng dẫn lựa chọn, lắp đặt và bảo dưỡng

Checklist lựa chọn chữ T lnox chuẩn xác:

✓ Xác định chính xác tính chất lưu chất (nước, hóa chất, hơi).

✓ Chọn đúng mác thép không gỉ (Inox 304 hoặc 316).

✓ Kiểm tra kích thước đường kính danh nghĩa (DN) và độ dày (SCH).

✓ Lựa chọn kiểu kết nối phù hợp (ren hay hàn).

✓ Kiểm tra áp suất định mức của hệ thống.

✓ Yêu cầu nhà cung cấp cung cấp đầy đủ chứng chỉ chất lượng CO-CQ.

Lưu ý khi lắp đặt và bảo dưỡng:

• Làm sạch bề mặt và đầu nối trước khi tiến hành thi công.

• Thực hiện hàn đúng kỹ thuật (đối với tê hàn) để đảm bảo đường ngấu đẹp, không thủng chân.

• Siết lực vừa đủ đối với dòng tê ren kết hợp băng tan chuyên dụng để tránh làm hỏng bước ren.

• Định kỳ kiểm tra rò rỉ tại các điểm nhánh để có phương án xử lý kịp thời.

FAQ: Câu hỏi thường gặp

1. Chữ T lnox và tê inox có phải là một không?

Có, đây là hai tên gọi khác nhau của cùng một loại phụ kiện đường ống có hình dáng chữ T dùng để chia nhánh dòng chảy.

2. Tê ren và tê hàn khác nhau như thế nào?

Tê ren dùng cho các hệ thống áp suất trung bình và nhỏ, thuận tiện tháo lắp. Tê hàn dùng cho hệ thống áp suất cao, cố định vĩnh viễn và đảm bảo độ kín tuyệt đối.

3. Chữ T inox có dùng cho hóa chất được không?

Có, đặc biệt là dòng chữ T lnox 316 nhờ khả năng kháng axit và hợp chất ăn mòn mạnh rất tốt.

4. Bao lâu nên kiểm tra và thay thế phụ kiện?

Nếu lắp đặt đúng kỹ thuật và chọn đúng vật liệu, phụ kiện có thể đồng hành cùng tuổi thọ của đường ống (trên 10 năm) mà không cần thay thế.

Tổng kết

Chữ T lnox là linh kiện cốt lõi giúp phân nhánh dòng chảy an toàn, chống ăn mòn và gia tăng tuổi thọ cho toàn bộ hệ thống đường ống. Việc lựa chọn đúng chủng loại, kích thước và tiêu chuẩn kỹ thuật sẽ giúp doanh nghiệp tối ưu hóa chi phí vận hành và loại bỏ hoàn toàn rủi ro rò rỉ.
