Van bi công nghiệp là gì? Trong vận hành các hệ thống đường ống dẫn nước, khí nén, dầu hay hóa chất, yêu cầu về khả năng đóng cắt dòng chảy tức thời luôn được đặt lên hàng đầu. Một hệ thống vận hành trơn tru đòi hỏi các thiết bị điều khiển phải có độ phản ứng nhanh và độ kín khít tuyệt đối. Tuy nhiên, trong thực tế, không ít đơn vị kỹ thuật và chủ đầu tư gặp phải tình trạng rò rỉ lưu chất, kẹt trục van hoặc sụt giảm áp suất nghiêm trọng chỉ sau một thời gian ngắn vận hành.

Nguyên nhân cốt lõi thường nằm ở việc chọn sai loại van hoặc sử dụng thiết bị không tương thích với đặc tính của môi trường (nhiệt độ, hóa chất, áp suất). Điều này không chỉ làm giảm hiệu suất thiết bị mà còn tiềm ẩn nguy cơ mất an toàn cháy nổ và lãng phí tài nguyên. Trên thị trường hiện nay, có hàng ngàn mẫu mã khác nhau, nhưng không phải loại nào cũng đáp ứng được tiêu chuẩn khắt khe của môi trường sản xuất.

Vì vậy, việc hiểu rõ về van bi cho công nghiệp, từ cấu tạo, vật liệu cho đến nguyên lý vận hành, là điều bắt buộc nếu bạn muốn hệ thống của mình vận hành ổn định và bền bỉ. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ chuyên gia để giúp bạn đưa ra quyết định đầu tư chính xác nhất.

Kiến thức nền về van bi công nghiệp

Van bi công nghiệp là gì?

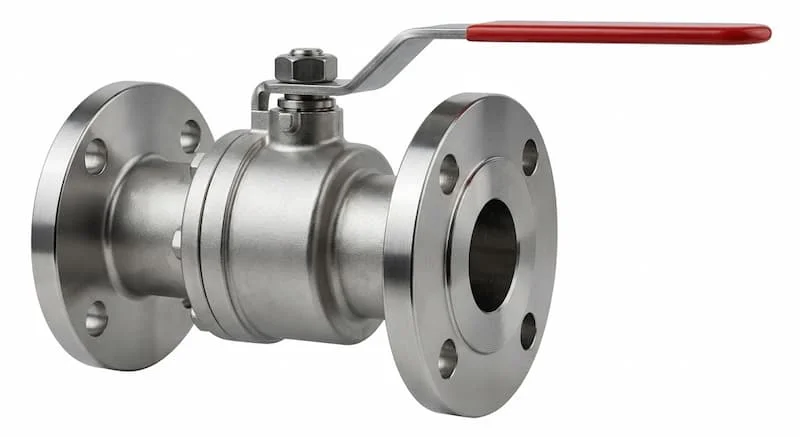

Van bi công nghiệp là thiết bị cơ khí quan trọng, được thiết kế để đóng/mở hoặc điều tiết dòng chảy lưu chất bằng một viên bi rỗng (có lỗ xuyên tâm) nằm bên trong thân van. Thiết bị này hoạt động dựa trên cơ chế xoay một góc 90 độ để thay đổi trạng thái của dòng chảy.

Khác với các dòng van truyền thống, van bi cho công nghiệp sở hữu những đặc tính ưu việt giúp nó trở thành "trái tim" của nhiều hệ thống đường ống:

• Đóng mở nhanh (Quarter-turn): Chỉ cần một thao tác gạt tay hoặc xoay trục 1/4 vòng là dòng chảy được ngắt hoặc thông suốt hoàn toàn.

• Độ kín cao: Nhờ sự tiếp xúc chặt chẽ giữa bi van và gioăng làm kín (Seat), thiết bị ngăn chặn rò rỉ cực tốt ngay cả ở áp suất cao.

• Ít tổn thất áp lực: Khi ở trạng thái mở hoàn toàn, lỗ hổng của bi trùng khít với đường kính ống, giúp lưu chất đi qua mà gần như không gặp lực cản.

Nguyên lý hoạt động của van bi

Cơ chế vận hành của van bi khá đơn giản nhưng cực kỳ hiệu quả. Viên bi bên trong thân van được khoét một lỗ xuyên qua tâm. Khi trục van xoay, lỗ này sẽ nằm song song hoặc vuông góc với hướng dòng chảy.

1. Trạng thái mở hoàn toàn: Khi lỗ xuyên tâm của bi nằm cùng hướng với đường ống, lưu chất được lưu thông tự do với lưu lượng tối đa.

2. Trạng thái đóng hoàn toàn: Khi xoay tay gạt một góc 90 độ, lỗ xuyên tâm sẽ nằm vuông góc với dòng chảy. Bề mặt nhẵn của bi sẽ ép sát vào gioăng làm kín, chặn đứng dòng lưu chất.

Tại sao van bi có tốc độ đóng mở nhanh hơn các loại van khác?

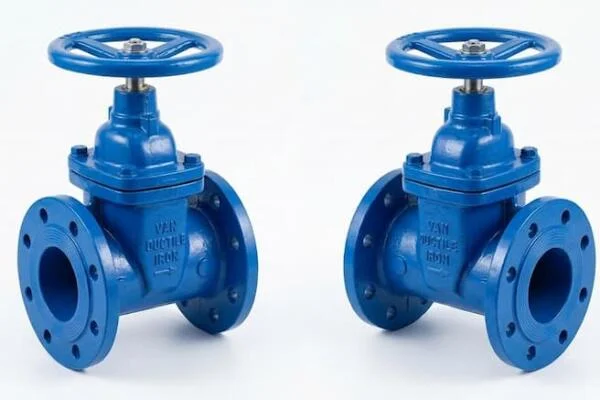

Câu trả lời nằm ở hành trình của trục van. Nếu như van cổng (gate valve) cần phải xoay vô lăng nhiều vòng để nâng hạ cánh van lên xuống, thì van bi chỉ cần duy nhất một thao tác xoay 90 độ. Điều này cực kỳ quan trọng trong các tình huống khẩn cấp cần ngắt dòng chảy ngay lập tức để bảo vệ hệ thống.

Phân tích chuyên sâu

Cấu tạo van bi cho công nghiệp

Một bộ van bi công nghiệp tiêu chuẩn được cấu thành từ 5 bộ phận chính, mỗi bộ phận đảm nhận một vai trò kỹ thuật riêng biệt:

• Thân van: Thường được đúc từ inox, thép hoặc nhựa, là bộ khung chịu lực và bảo vệ các chi tiết bên trong.

• Bi van (Ball): Là linh kiện quan trọng nhất, thường được làm từ inox 304 hoặc 316 để chống ăn mòn và mài mòn. Độ bóng của bề mặt bi quyết định độ bền của gioăng và khả năng chống rò rỉ.

• Trục van (Stem): Bộ phận truyền động từ tay gạt đến bi van. Trục được thiết kế có các vòng đệm ngăn chặn rò rỉ ngược lên trên.

• Gioăng làm kín (Seat): Thường làm từ PTFE (Teflon). Vật liệu này có hệ số ma sát cực thấp và khả năng chịu nhiệt cao, giúp van đóng kín tuyệt đối và vận hành nhẹ nhàng.

• Bộ truyền động: Có thể là tay gạt thủ công, bộ điều khiển điện hoặc bộ điều khiển khí nén tùy theo mức độ tự động hóa của hệ thống.

Phân loại van bi cho công nghiệp

Để lựa chọn đúng, kỹ sư cần phân loại dựa trên 3 tiêu chí chính:

1. Theo vật liệu:

   • Inox (304, 316): Chịu nhiệt cao, chống rỉ sét, dùng cho thực phẩm, hóa chất.

   • Thép (WCB, A105): Chịu áp suất cực lớn, thường dùng trong ngành dầu khí, hơi nóng.

   • Nhựa (PVC, UPVC): Trọng lượng nhẹ, chống ăn mòn hóa học tốt nhưng chịu nhiệt kém.

2. Theo kết nối:

   • Lắp ren: Dùng cho đường ống nhỏ (thường < DN50).

   • Lắp bích: Dùng cho đường ống lớn, yêu cầu độ chắc chắn và dễ tháo dỡ bảo trì.

   • Hàn: Dùng cho các hệ thống yêu cầu độ kín vĩnh viễn, áp suất rất cao.

3. Theo phương thức điều khiển:

   • Tay gạt: Phổ biến, chi phí thấp, dùng cho thao tác thủ công.

   • Điều khiển điện/Khí nén: Dùng cho các hệ thống tự động hóa, điều khiển từ xa thông qua tủ PLC.

Thông số kỹ thuật quan trọng

Dưới đây là bảng thông số tham khảo cho dòng van bi cho công nghiệp tiêu chuẩn:

So sánh van bi với van cổng và van bướm

Việc lựa chọn van bi hay loại van khác phụ thuộc vào mục đích sử dụng cụ thể:

Phân tích chuyên gia: Van bi là sự lựa chọn số 1 khi bạn cần đóng ngắt hoàn toàn với độ tin cậy cao nhất. Tuy nhiên, nó không phù hợp để tiết lưu (điều tiết lưu lượng) liên tục ở vị trí mở một phần, vì dòng chảy xoáy sẽ nhanh chóng làm mòn gioăng PTFE, dẫn đến rò rỉ khi đóng hẳn.

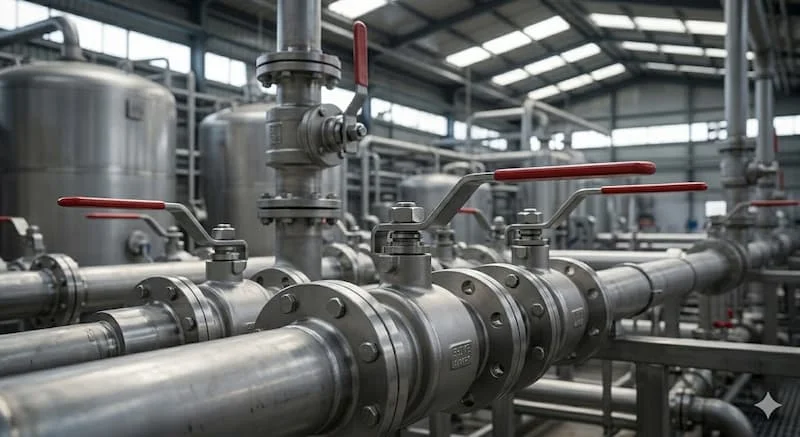

Ứng dụng thực tế

Van bi cho công nghiệp dùng trong trường hợp nào?

Nhờ thiết kế linh hoạt, van bi hiện diện trong hầu hết các lĩnh vực sản xuất:

• Hệ thống nước: Cấp thoát nước tòa nhà, xử lý nước thải công nghiệp.

• Khí nén và hơi nóng: Các đường ống dẫn khí trong nhà máy cơ khí, dệt nhuộm.

• Ngành dầu khí, hóa chất: Yêu cầu độ kín tuyệt đối để tránh ô nhiễm môi trường và cháy nổ.

• Thực phẩm, dược phẩm: Sử dụng van bi inox vi sinh để đảm bảo vệ sinh an toàn.

Sai lầm thường gặp khi chọn van bi

• Chọn sai vật liệu: Dùng van gang hoặc thép cho môi trường axit dẫn đến tình trạng ăn mòn thủng thân van chỉ sau vài tuần.

• Dùng để điều tiết lâu dài: Ép van bi mở 50% để giảm lưu lượng sẽ tạo ra lực xé lên gioăng làm kín, làm hỏng khả năng đóng kín của van.

• Bỏ qua áp lực hệ thống: Sử dụng van PN10 cho hệ thống bơm áp lực 15 bar có thể gây nổ van, cực kỳ nguy hiểm.

Hướng dẫn / Checklist chọn mua và lắp đặt

Cách chọn van bi công nghiệp đúng chuẩn

Trước khi đặt hàng, hãy kiểm tra danh sách (Checklist) sau:

• [ ] Môi trường: Lưu chất là gì? Có tính ăn mòn hay không?

• [ ] Nhiệt độ: Nhiệt độ tối đa là bao nhiêu để chọn vật liệu gioăng phù hợp?

• [ ] Áp lực: Áp suất làm việc thực tế và áp suất đỉnh của hệ thống.

• [ ] Kiểu kết nối: Ren hay mặt bích? Tiêu chuẩn mặt bích là gì?

• [ ] Tự động hóa: Cần tay gạt hay bộ điều khiển khí nén/điện?

Lưu ý khi lắp đặt và sử dụng

1. Hướng lắp đặt: Mặc dù van bi có thể lắp theo cả hai chiều, nhưng nên ưu tiên lắp đúng chiều mũi tên (nếu có) để đạt hiệu quả kín khít tốt nhất.

2. Làm sạch đường ống: Xỉ hàn hoặc cát bẩn còn sót lại trong ống có thể làm xước bề mặt bi và gioăng ngay trong lần đóng mở đầu tiên.

3. Bảo trì: Nên thực hiện thao tác đóng mở định kỳ (3 tháng/lần) đối với các van ít sử dụng để tránh tình trạng kẹt trục do đóng cặn.

FAQ - Câu hỏi thường gặp

Van bi công nghiệp có bền không?

Sản phẩm cực kỳ bền nếu được chọn đúng vật liệu. Ví dụ, van bi inox 316 dùng cho nước sạch có thể có tuổi thọ lên tới hơn 10 năm.

Van bi có dùng để điều tiết được không?

Có thể dùng để điều tiết sơ bộ, nhưng không khuyến khích dùng thường xuyên vì sẽ làm giảm tuổi thọ gioăng. Nếu cần điều tiết chính xác, hãy dùng van cầu (globe valve).

Nên chọn inox hay nhựa?

Hãy chọn inox cho môi trường nhiệt độ cao, áp suất lớn và cần độ bền cơ học. Chọn nhựa cho các hệ thống tưới tiêu, hóa chất nồng độ thấp để tối ưu chi phí.

Van bi chịu được áp lực bao nhiêu?

Tùy vào thiết kế, các dòng phổ thông thường chịu PN16 (16kg/cm²), các dòng thép đúc chuyên dụng có thể chịu tới PN40 hoặc PN64.

Kết luận

Van bi cho công nghiệp không chỉ đơn thuần là một thiết bị đóng ngắt, mà là giải pháp đảm bảo an toàn và hiệu suất cho toàn bộ hạ tầng kỹ thuật. Với ưu điểm đóng mở nhanh, độ kín cao và vận hành ổn định, đây là khoản đầu tư xứng đáng cho mọi hệ thống đường ống. Việc hiểu đúng thông số và lựa chọn đúng vật liệu sẽ giúp doanh nghiệp tiết kiệm hàng triệu đồng chi phí bảo trì và tránh được những sự cố gián đoạn sản xuất không đáng có.
