Valve 1 1 4 là gì?

Valve 1 1 4 là gì? Trong quá trình thiết kế và lắp đặt các hệ thống đường ống dân dụng hay công nghiệp nhẹ, việc lựa chọn kích thước phụ kiện đóng vai trò sống còn đến hiệu suất vận hành. Một tình huống thực tế mà rất nhiều kỹ sư và chủ nhà gặp phải là khi bảng vẽ hoặc thực địa yêu cầu kích thước "1 1/4 inch", nhưng lại lúng túng không biết nên chọn loại van nào để tương thích tuyệt đối.

Việc hiểu sai về thông số kỹ thuật không chỉ dừng lại ở câu chuyện "lắp không vừa". Chọn sai kích thước dẫn đến tình trạng rò rỉ tại các mối nối ren, trong khi chọn sai loại van (như dùng van cổng thay cho van bi ở vị trí cần đóng mở nhanh) sẽ khiến hệ thống hoạt động kém hiệu quả, gây sụt giảm áp suất nghiêm trọng. Hậu quả là bạn phải tốn thêm chi phí nhân công để tháo dỡ và thay mới thiết bị.

Hiểu đúng về valve 1 1/4 không chỉ là nắm bắt một con số, mà là hiểu về khả năng chịu tải và lưu lượng của hệ thống. Bài viết này sẽ giúp bạn phân tích chuyên sâu về dòng van này, giúp bạn tránh những sai lầm sơ đẳng và tiết kiệm tối đa chi phí đầu tư.

Kiến thức nền valve 1 1 4

Valve 1 1 4 là gì?

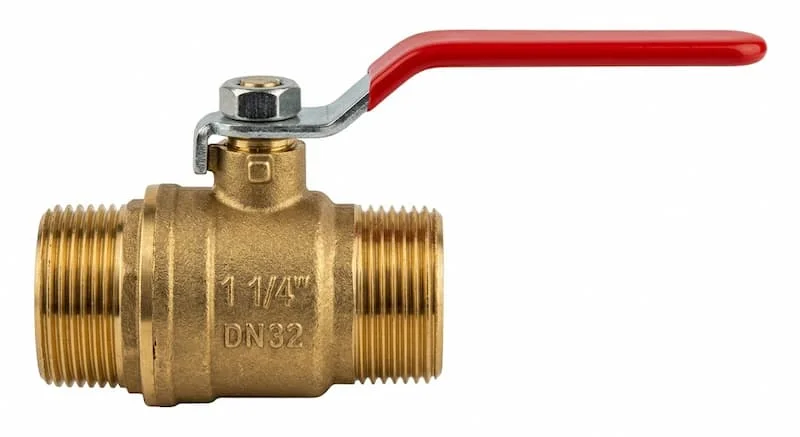

Valve 1 1/4 là cách gọi theo hệ inch của loại van công nghiệp có kích thước danh nghĩa (Nominal Size) là 1-1/4 inch. Trong hệ mét và các tiêu chuẩn kỹ thuật phổ biến tại Việt Nam, kích thước này tương đương với DN32 (Đường kính danh nghĩa 32mm). Đây là loại van tầm trung, thường được dùng để kiểm soát, điều tiết hoặc đóng ngắt dòng chảy trong các hệ thống đường ống có đường kính ngoài xấp xỉ 42mm.

Để hiểu rõ hơn, chúng ta cần thực hiện một phép quy đổi kỹ thuật nhỏ:

• Hệ inch: 1 1/4"

• Hệ mét (Danh nghĩa): DN32

• Đường kính ngoài ống tương ứng (phi): Ø42mm

Sự nhầm lẫn giữa đường kính lỗ rỗng bên trong van và đường kính ngoài của ống thường dẫn đến việc mua sai phụ kiện. Vì vậy, khi nhắc đến valve 1 1/4, người kỹ thuật luôn ngầm hiểu đây là thiết bị dành cho ống 42.

Nguyên lý hoạt động của các loại valve 1 1 4

Dù có cùng kích thước lắp đặt, nhưng mỗi dòng valve 1 1/4 lại có cơ chế vận hành riêng biệt để phục vụ các bài toán kỹ thuật khác nhau:

• Van bi (Ball Valve): Sử dụng một viên bi rỗng có lỗ xuyên tâm. Khi xoay tay gạt 90 độ, lỗ của bi trùng với hướng dòng chảy để mở và vuông góc để đóng. Đây là loại đóng mở nhanh nhất.

• Van cổng (Gate Valve): Hoạt động bằng cách nâng lên hoặc hạ xuống một cánh van (chặn đứng dòng chảy). Cơ chế này giống như một chiếc cửa sập, đòi hỏi xoay vô lăng nhiều vòng nhưng giúp giảm thiểu hiện tượng búa nước.

• Van bướm (Butterfly Valve): Sử dụng một đĩa van xoay quanh trục. Mặc dù ở kích thước DN32 van bướm ít phổ biến hơn van bi, nhưng nó vẫn được dùng trong một số hệ thống yêu cầu độ gọn nhẹ.

Điểm chung: Tất cả các loại valve 1 1/4 đều có mục đích cuối cùng là điều khiển dòng chảy thông qua việc đóng toàn phần, mở toàn phần hoặc điều tiết lưu lượng chất lỏng/khí đi qua đường ống.

Phân tích chuyên sâu

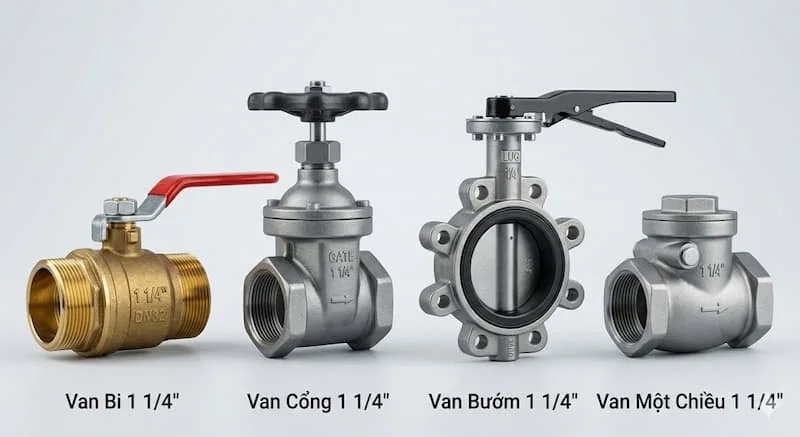

Các loại valve 1 1 4 phổ biến trên thị trường

Tại sao kích thước DN32 lại có nhiều biến thể đến vậy? Câu trả lời nằm ở tính chất của lưu chất và yêu cầu của hệ thống vận hành.

• Van bi 1 1/4: Là loại phổ biến nhất ở kích thước này. Ưu điểm là đóng mở tức thì và độ kín khít tuyệt vời, thường dùng cho nước sạch, khí nén.

• Van cổng 1 1/4: Thường thấy trong các hệ thống cấp nước trục chính hoặc PCCC nhỏ. Van cổng cho phép dòng chảy đi qua thẳng tắp, không bị cản trở lưu lượng như van bi.

• Van một chiều 1 1/4: Thiết bị này tự động cho phép dòng chảy đi theo một hướng duy nhất và ngăn dòng chảy ngược lại, bảo vệ máy bơm và các thiết bị đo đạc.

• Van y lọc 1 1/4: Dù không phải van đóng mở, nhưng đây là phụ kiện đi kèm để lọc rác, bảo vệ các van khác trong hệ thống DN32.

Thông số kỹ thuật tiêu chuẩn của valve 1 1 4

Việc chọn van cần dựa trên bảng thông số kỹ thuật để đảm bảo tính an toàn:

Vật liệu cấu tạo:

• Inox (304/316): Chống ăn mòn tuyệt đối, dùng cho hóa chất hoặc thực phẩm.

• Đồng: Phổ biến trong dân dụng nhờ khả năng kháng khuẩn và bền với nước sạch.

• Gang: Thường dùng cho các dòng van cổng lớn hơn hoặc hệ thống PCCC.

• Nhựa (PVC/PPR): Dùng cho hệ thống xử lý nước thải hoặc nước sinh hoạt giá rẻ.

So sánh các loại valve cùng kích cỡ DN32

Lời khuyên chuyên gia: Lựa chọn phụ thuộc hoàn toàn vào ứng dụng. Nếu bạn cần ngắt nước nhanh để sửa chữa, hãy chọn van bi. Nếu bạn cần lắp đặt ở trục chính cấp nước và muốn dòng chảy mạnh nhất, van cổng là ưu tiên.

Tại sao phải chọn chính xác kích thước 1 1 4?

Nhiều người có xu hướng sử dụng bộ chuyển đổi (lơ thu/bầu thu) để lắp các loại van kích thước khác vào ống 42mm. Tuy nhiên, điều này gây ra các hệ lụy:

1. Tổn thất áp suất: Việc thu hẹp dòng chảy qua một chiếc van nhỏ hơn (ví dụ dùng van 1 inch) sẽ tạo ra điểm thắt nút cổ chai, làm giảm áp lực nước ở đầu ra.

2. Gây rung lắc: Sự thay đổi vận tốc dòng chảy đột ngột tại vị trí khớp nối sai kích thước dễ gây ra tiếng ồn và rung lắc đường ống.

3. Rò rỉ: Các mối nối chuyển đổi càng nhiều, xác suất rò rỉ tại các bước ren càng cao.

Ứng dụng thực tế

Valve 1 1 4 dùng trong hệ thống nào?

Kích thước 1 1/4 inch là "tỉ lệ vàng" cho các hệ thống quy mô trung bình:

• Hệ thống cấp nước dân dụng: Dùng làm van tổng cho nhà phố từ 3-5 tầng hoặc căn hộ cao cấp.

• Hệ thống HVAC: Sử dụng trong các đường ống dẫn nước làm lạnh hoặc nước nóng của điều hòa trung tâm.

• Nhà máy sản xuất nhỏ: Đường ống dẫn nguyên liệu hoặc khí nén cho các thiết bị máy móc.

• Đường ống tưới tiêu: Các hệ thống tưới tự động nông nghiệp công nghệ cao thường dùng ống 42mm và valve 1 1/4 để kiểm soát các nhánh tưới.

Sai lầm thường gặp khi mua hàng

1. Nhầm lẫn Inch và DN: Mua van DN25 (1 inch) cho ống 42mm là sai lầm phổ biến nhất do không nắm rõ bảng quy đổi.

2. Chọn sai vật liệu: Dùng van đồng cho môi trường nước nhiễm phèn hoặc hóa chất nhẹ sẽ khiến van bị oxi hóa và kẹt cứng chỉ sau vài tháng.

3. Bỏ qua áp lực hệ thống: Sử dụng van nhựa PN10 cho hệ thống bơm tăng áp có áp suất lên tới 12 bar sẽ gây vỡ thân van ngay khi vận hành.

Hướng dẫn / Checklist chọn valve 1 1 4 đúng chuẩn

Checklist dành cho người mua hàng:

• [ ] Xác định chính xác DN32: Kiểm tra đường kính ống hiện tại có phải là phi 42mm không.

• [ ] Môi trường lưu chất: Nước sạch, nước thải, dầu hay khí nén?

• [ ] Áp lực làm việc: Áp suất thường trực của hệ thống là bao nhiêu bar?

• [ ] Kiểu van: Cần đóng mở nhanh (Van bi) hay dòng chảy thẳng (Van cổng)?

• [ ] Kiểu kết nối: Ren trong, ren ngoài hay hai đầu rắc co?

Lưu ý khi lắp đặt:

1. Kiểm tra ren: Đảm bảo bước ren của van và ống đồng nhất (thường là ren chuẩn ISO).

2. Sử dụng vật liệu làm kín: Quấn băng tan (cao su non) vừa đủ, không quá dày làm nứt cổ ren, không quá mỏng gây rò rỉ.

3. Lắp đúng chiều: Đặc biệt quan trọng với van một chiều. Hãy quan sát mũi tên chỉ hướng dòng chảy trên thân van.

4. Test áp: Sau khi lắp đặt, hãy mở nước từ từ để kiểm tra các mối nối trước khi đưa hệ thống vào vận hành chính thức.

FAQ - Những câu hỏi thường gặp

Valve 1 1 4 là DN bao nhiêu?

Chính xác là DN32. Trong hệ mét, nó tương ứng với đường kính ngoài của ống nhựa là phi 42mm hoặc ống thép là phi 42.4mm.

Kích thước này có những loại van nào?

Đầy đủ các dòng: Van bi, van cổng, van một chiều, van bướm, van cầu, lọc chữ Y và cả van điện từ.

Nên chọn van inox hay van đồng?

Nếu dùng cho nước sinh hoạt gia đình, van đồng là lựa chọn kinh tế và an toàn. Nếu dùng cho công nghiệp, hóa chất hoặc nước nhiễm mặn, van inox 304/316 là bắt buộc.

Giá valve 1  1 4 bao nhiêu?

Giá dao động rất rộng. Van nhựa chỉ vài chục ngàn, van đồng từ 150.000đ - 300.000đ, trong khi các dòng inox chính hãng hoặc van điện từ có thể lên tới hàng triệu đồng.

Kết luận

Valve 1 1/4 (DN32) là một mắt xích quan trọng trong hạ tầng đường ống hiện đại. Việc nắm vững kích thước tương đương Ø42mm và đặc điểm của từng loại van bi, van cổng hay van một chiều sẽ giúp hệ thống của bạn vận hành bền bỉ và hiệu quả nhất.

Hãy nhớ rằng, trong kỹ thuật, chọn đúng loại quan trọng hơn nhiều so với việc chọn giá rẻ. Một chiếc van chất lượng thấp không chỉ gây phiền toái vì rò rỉ mà còn tiềm ẩn nguy cơ phá hỏng cả một dây chuyền sản xuất hoặc gây hư hại nội thất khi xảy ra sự cố nước.
