Valve DIN Standard Là Gì?

Tác giả Hoàng Phi 02/06/2026 15 phút đọc

Valve DIN standard là gì? Trong thế giới kỹ thuật cơ khí và đường ống, bất kỳ kỹ sư nào cũng từng đối mặt với những bảng thông số phức tạp khi chọn mua thiết bị. Tình huống quen thuộc nhất là khi cầm trên tay một catalog sản phẩm, các ký hiệu như "DIN PN16" hay "DIN PN25" xuất hiện dày đặc nhưng lại gây bối rối cho những người chưa nắm rõ hệ quy chiếu. Việc nhập khẩu van từ châu Âu hay nâng cấp một hệ thống đường ống hiện hữu mà chọn sai tiêu chuẩn mặt bích không chỉ dẫn đến việc "râu ông nọ cắm cằm bà kia" – không lắp được vào hệ thống – mà còn kéo theo những chi phí phát sinh khổng lồ do phải thay đổi thiết kế hoặc gia công lại mặt bích. Valve Tiêu chuẩn DIN từ lâu đã khẳng định vị thế là "ngôn ngữ chung" của ngành van và đường ống tại châu Âu, đóng vai trò then chốt trong việc đảm bảo tính tương thích và an toàn cho các hệ thống công nghiệp hiện đại.

Vì Sao Tiêu Chuẩn DIN Xuất Hiện Trên Hầu Hết Các Loại Van Công Nghiệp?

Tiêu chuẩn DIN không đơn thuần là một thông số kỹ thuật, nó là nền tảng giúp chuẩn hóa toàn bộ cấu trúc của hệ thống đường ống. Khi một nhà máy nhập khẩu thiết bị từ châu Âu, họ yêu cầu sự đồng bộ để đảm bảo việc bảo trì, thay thế sau này trở nên dễ dàng. Nếu thiếu sự đồng nhất theo tiêu chuẩn DIN, mỗi lần hỏng hóc sẽ trở thành một "cơn ác mộng" về kỹ thuật khi linh kiện thay thế không khớp nối, buộc doanh nghiệp phải dừng sản xuất để tùy chỉnh lại toàn bộ hệ thống.

Sự xuất hiện phổ biến của valve Tiêu chuẩn DIN giúp giải quyết triệt để các vấn đề:

Chuẩn hóa sản phẩm: Đảm bảo mọi loại van từ nhiều nhà sản xuất khác nhau đều có chung kích thước lắp đặt.
Tương thích lắp lẫn: Kỹ sư có thể yên tâm rằng mặt bích của van sẽ khớp nối hoàn hảo với mặt bích trên đường ống.
Tăng cường an toàn: Mỗi sản phẩm đạt chuẩn DIN đều được kiểm định khắt khe về khả năng chịu áp suất và nhiệt độ, bảo vệ hệ thống khỏi rủi ro rò rỉ hay nổ đường ống.

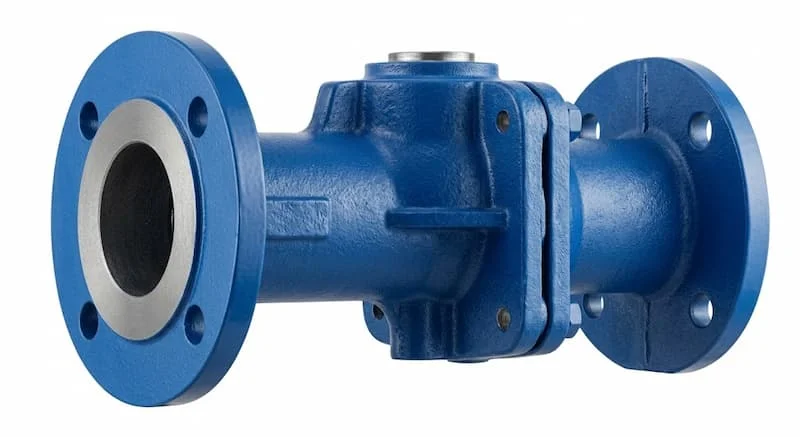

Valve DIN Standard Là Gì?

Valve DIN Standard là các loại van công nghiệp được thiết kế, sản xuất và kiểm định nghiêm ngặt theo hệ thống tiêu chuẩn của Đức – Deutsches Institut für Normung. Tiêu chuẩn này quy định chi tiết từ kích thước danh nghĩa (DN), áp suất danh nghĩa (PN), vật liệu chế tạo cho đến các kiểu kết nối mặt bích.

Vai trò của tiêu chuẩn DIN trong ngành công nghiệp:

Hệ quy chiếu toàn cầu: Trở thành thước đo chính xác nhất cho các thiết bị áp lực và cơ khí chế tạo tại châu Âu và nhiều quốc gia trên thế giới.
Dễ dàng bảo trì: Giúp kỹ sư bảo trì dễ dàng tìm kiếm phụ kiện thay thế mà không cần phải đặt hàng tùy chỉnh (customized) từ chính hãng.
Sự đồng bộ hệ thống: Đảm bảo toàn bộ hệ thống từ van cổng, van bướm cho đến van cầu đều vận hành hài hòa dưới một tiêu chuẩn an toàn chung.

DIN là viết tắt của Deutsches Institut für Normung (Viện Tiêu chuẩn Đức), một tổ chức uy tín hàng đầu trong việc xây dựng và duy trì các tiêu chuẩn kỹ thuật không chỉ cho ngành van mà còn cho toàn bộ lĩnh vực công nghiệp chế tạo.

Phân Tích Chuyên Sâu: Các Loại Van và Thông Số DIN

Các loại van áp dụng tiêu chuẩn DIN phổ biến

Van cổng (Gate Valve) DIN: Sử dụng trong các hệ thống cần đóng ngắt hoàn toàn dòng chảy với tổn thất áp suất thấp.
Van bướm (Butterfly Valve) DIN: Lựa chọn tối ưu cho hệ thống cần tiết kiệm không gian và trọng lượng, thường dùng cho lưu lượng lớn.
Van bi (Ball Valve) DIN: Phổ biến trong các ứng dụng cần đóng mở nhanh và khả năng kín khít tuyệt đối.
Van cầu (Globe Valve) DIN: Thiết kế chuyên dụng để điều tiết lưu lượng một cách chính xác.

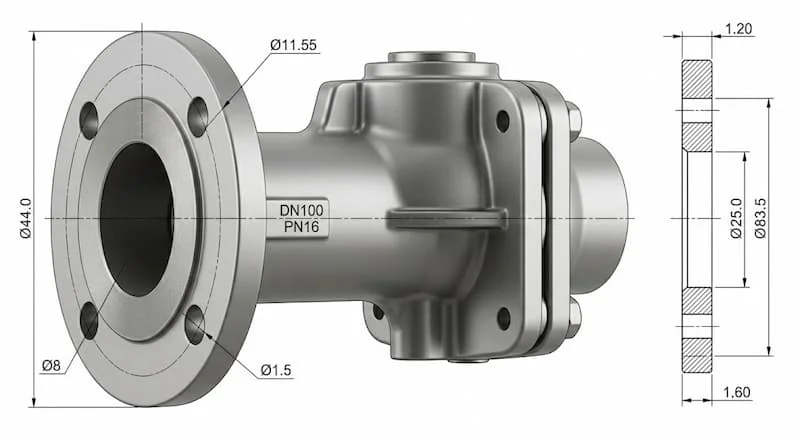

Các thông số kỹ thuật then chốt

Khi nhắc đến valve Tiêu chuẩn DIN, bạn không thể bỏ qua các thông số sau:

Kích thước DN: Kích thước danh nghĩa (ví dụ: DN50, DN100, DN200...), quy định kích thước hình học của van.
Áp suất PN: Áp suất danh nghĩa (PN10, PN16, PN25, PN40), thể hiện áp suất làm việc tối đa của van ở nhiệt độ phòng.
Tiêu chuẩn mặt bích (DIN 2501 / EN 1092-1): Đây là yếu tố quan trọng nhất quyết định việc van có lắp vừa với đường ống hay không.

So sánh DIN với ANSI và JIS

Sự khác biệt lớn nhất giữa DIN (châu Âu), ANSI (Mỹ) và JIS (Nhật Bản) nằm ở cách quy định áp suất và mặt bích.

DIN sử dụng đơn vị PN (Pressure Nominal).
ANSI sử dụng đơn vị Class (Class 150, Class 300).
JIS sử dụng đơn vị K (10K, 20K). Mặc dù nhìn qua có vẻ tương đồng về kích thước DN, nhưng khoảng cách lỗ bulong và đường kính mặt bích của DIN thường không hoàn toàn lắp lẫn được với ANSI hay JIS. Vì vậy, việc nhầm lẫn tiêu chuẩn sẽ dẫn đến nguy cơ rò rỉ hoặc phải tốn kém chi phí cắt bỏ, hàn lại mặt bích mới.

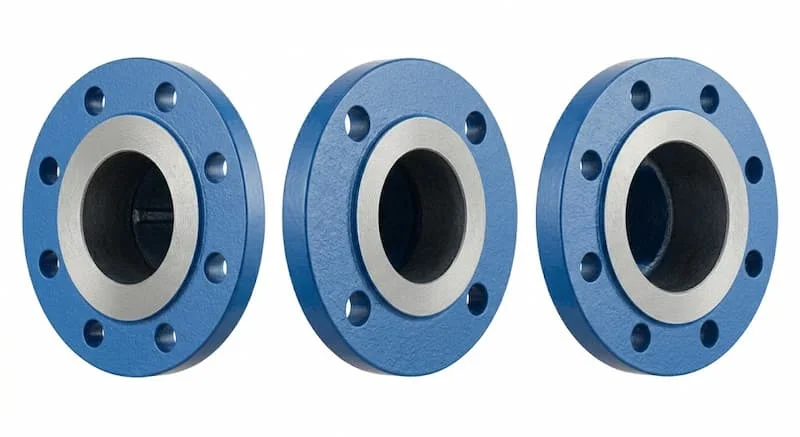

Ứng Dụng Thực Tế và Sai Lầm Khi Lựa Chọn

Ứng dụng rộng rãi

Valve DIN Standard được sử dụng phổ biến trong các lĩnh vực yêu cầu độ an toàn cao:

Hệ thống xử lý nước và cấp thoát nước đô thị.
Nhà máy điện và các hệ thống HVAC.
Công nghiệp hóa chất và lọc dầu, nơi đòi hỏi vật liệu chống ăn mòn cao.
Hệ thống PCCC và các nhà máy thực phẩm, dược phẩm.

Những sai lầm phổ biến

Sai lầm kinh điển nhất là chỉ quan tâm đến kích thước DN (phi) mà quên mất tiêu chuẩn mặt bích. Một chiếc van "phi 100" mua về không thể lắp vào hệ thống nếu tiêu chuẩn lỗ bulong là ANSI trong khi van lại theo chuẩn DIN. Ngoài ra, việc chọn sai vật liệu (ví dụ: dùng gang cho đường ống hóa chất ăn mòn) thay vì thép không gỉ cũng sẽ làm giảm tuổi thọ hệ thống một cách nhanh chóng.

Hướng Dẫn Lựa Chọn và Checklist Trước Khi Mua

Để chọn được sản phẩm valve Tiêu chuẩn DIN phù hợp, hãy thực hiện theo quy trình 6 bước:

Xác định lưu chất (nước, hơi, hóa chất).
Xác định kích thước DN yêu cầu.
Kiểm tra áp suất làm việc thực tế của hệ thống để chọn PN tương ứng.
Chọn vật liệu thân van (Gang, thép, hay Inox).
Xác định tiêu chuẩn mặt bích (EN 1092-1 hoặc DIN 2501).
Đối chiếu catalog kỹ thuật từ nhà cung cấp.

Checklist trước khi đặt mua:

[ ] Kiểm tra DN và PN có khớp với yêu cầu thiết kế không?
[ ] Chất liệu đã phù hợp với lưu chất chưa?
[ ] Kiểu kết nối (mặt bích hay ren) đã đúng chuẩn DIN chưa?
[ ] Có đầy đủ chứng chỉ CO-CQ và bản vẽ kỹ thuật không?
[ ] Chính sách bảo hành của nhà cung cấp ra sao?

Câu Hỏi Thường Gặp (FAQ)

1. DIN trên van có nghĩa là gì?

DIN là hệ thống tiêu chuẩn kỹ thuật của Đức (Deutsches Institut für Normung) được áp dụng rộng rãi cho thiết kế và sản xuất van công nghiệp toàn cầu.

2. DIN PN16 là gì?

Đây là tiêu chuẩn quy định van có thể làm việc an toàn với áp suất danh nghĩa là 16 bar.

3. Valve DIN Standard có lắp được với mặt bích ANSI không?

Thông thường là không hoàn toàn tương thích do khác biệt về đường kính vòng tròn bulong và số lượng lỗ bulong. Cần kiểm tra bảng quy đổi kỹ thuật nếu bắt buộc phải lắp lẫn.

4. Tại sao DIN vẫn được sử dụng dù nhiều tiêu chuẩn đã sang EN hay ISO?

DIN là nền tảng, và phần lớn các tiêu chuẩn EN (châu Âu) hiện nay đều kế thừa hoặc phát triển từ các thông số kỹ thuật cốt lõi của DIN.

Kết Luận

Valve tiêu chuẩn DIN là sự lựa chọn tối ưu cho các hệ thống công nghiệp đề cao tính chuẩn xác, đồng bộ và bền bỉ. Việc nắm vững các thông số kỹ thuật như DN, PN và tiêu chuẩn mặt bích sẽ giúp bạn tránh được những rủi ro kỹ thuật đáng tiếc và tiết kiệm chi phí vận hành cho doanh nghiệp.

Hãy theo dõi honto.vn để nhận thêm thông tin về valve DIN standard!
