Bích Thép Rỗng D100 Là Gì?

Bích thép rỗng D100 là gì? Trong vận hành các hệ thống đường ống công nghiệp, việc đảm bảo sự kết nối vững chắc giữa các đoạn ống, van và thiết bị là yêu cầu tiên quyết để duy trì hiệu suất sản xuất. Nhiều kỹ sư và chủ dự án đã từng gặp khó khăn khi triển khai các hệ thống cấp thoát nước, PCCC hay dẫn dầu khí khi không chọn đúng linh kiện kết nối, dẫn đến tình trạng rò rỉ, rung lắc hoặc mất thời gian, chi phí sửa chữa không đáng có. Bích thép D100 nổi lên như một giải pháp "vàng", đáp ứng hoàn hảo các tiêu chuẩn về độ bền cơ học và tính linh hoạt trong lắp đặt. Đây không chỉ là một phụ kiện kết nối thông thường mà là thành phần chiến lược giúp tối ưu hóa tuổi thọ và sự an toàn cho toàn bộ hệ thống đường ống công nghiệp.

Bích Thép Rỗng D100 Là Gì?

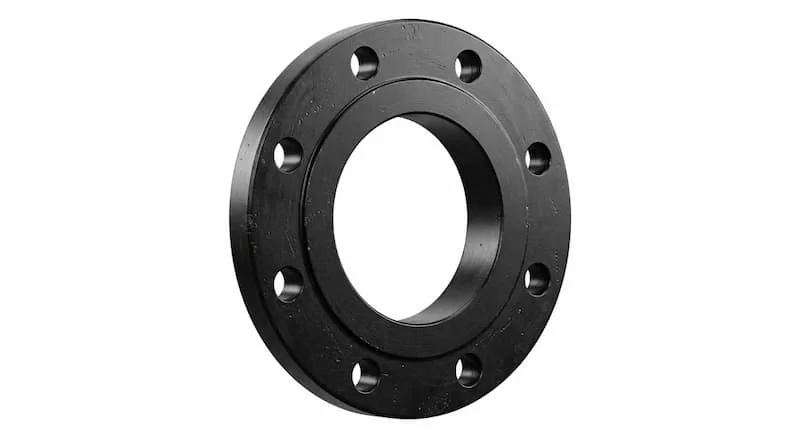

Bích thép D100 là loại mặt bích có lỗ tâm xuyên suốt, được sản xuất từ chất liệu thép carbon hoặc thép hợp kim, đóng vai trò là "cầu nối" để kết nối các đoạn đường ống DN100 (phi 114mm) với các loại van, máy bơm, hay phụ kiện khác. Thông qua hệ thống bulong và gioăng làm kín, mặt bích này tạo ra một liên kết cơ học cực kỳ chắc chắn, ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất ra môi trường bên ngoài.

Đặc điểm nổi bật khiến loại bích này luôn là ưu tiên hàng đầu:

• Chịu áp lực cao: Kết cấu thép vững chắc cho phép vận hành ổn định trong các hệ thống có áp suất lớn.

• Dễ tháo lắp, bảo trì: Thiết kế dạng rời giúp kỹ sư dễ dàng kiểm tra, vệ sinh hoặc thay thế thiết bị mà không cần cắt bỏ đường ống.

• Độ bền cơ học vượt trội: Khả năng chống va đập và chịu nhiệt tốt hơn hẳn các loại bích nhựa hoặc vật liệu composite.

• Chi phí hợp lý: Tối ưu hóa bài toán kinh tế cho các dự án quy mô lớn so với việc sử dụng bích inox đắt đỏ.

• Đa dạng tiêu chuẩn: Phù hợp với nhiều tiêu chuẩn quốc tế như JIS, BS, ANSI, DIN, thuận tiện cho việc thiết kế và mua sắm.

Cấu Tạo Và Nguyên Lý Kết Nối Của Bích Thép D100

Cấu tạo của một bộ bích thép D100 tiêu chuẩn bao gồm: thân bích, lỗ trung tâm để luồn ống, hệ thống lỗ bulong xung quanh và bề mặt tiếp xúc (mặt gương).

Nguyên lý kết nối:

1. Tạo liên kết cơ học: Hai mặt bích được hàn vào đầu hai đoạn ống hoặc thiết bị cần kết nối.

2. Tăng độ kín khít: Một vòng gioăng làm kín (gasket) được chèn vào giữa hai mặt bích.

3. Ép chặt bằng bulong: Khi siết bulong, áp lực sẽ ép chặt gioăng, tạo ra lớp niêm phong hoàn hảo, đảm bảo lưu chất không bị rò rỉ dưới áp lực cao.

Sử dụng mặt bích giúp hệ thống trở nên "mở", nghĩa là khi cần bảo trì, bạn chỉ cần tháo bulong là có thể tiếp cận bên trong đường ống. Đây là ưu thế tuyệt đối so với các phương pháp hàn trực tiếp, giúp tiết kiệm hàng chục giờ làm việc mỗi khi hệ thống gặp sự cố.

Phân Tích Chuyên Sâu: Các Loại Bích Và Thông Số Kỹ Thuật

Các loại bích thép D100 phổ biến

• Bích rỗng hàn trượt (Slip On): Dễ căn chỉnh vị trí lắp đặt, phổ biến trong các hệ thống áp suất trung bình.

• Bích rỗng hàn cổ (Welding Neck): Có phần cổ dài, chịu lực rất tốt, chuyên dùng cho các hệ thống áp suất cao hoặc nhiệt độ khắc nghiệt.

• Bích thép rỗng mạ kẽm: Được phủ lớp kẽm bên ngoài để chống oxy hóa, lý tưởng cho môi trường ngoài trời hoặc đường ống nước sinh hoạt.

• Bích thép rỗng sơn đen: Lựa chọn kinh tế cho các hệ thống dẫn dầu hoặc môi trường trong nhà không có tính ăn mòn.

Các thông số kỹ thuật quan trọng

Để không mua nhầm, người mua cần nắm rõ:

• Kích thước DN100: Phù hợp với đường kính ngoài thực tế của ống thường là 114.3mm.

• Số lượng lỗ bulong: Phụ thuộc vào tiêu chuẩn (JIS 10K thường có 8 lỗ, BS PN16 thường có 8 lỗ).

• Độ dày mặt bích: Tỷ lệ thuận với áp suất chịu đựng (PN10, PN16, PN25).

• Vật liệu: Thép carbon tiêu chuẩn (như SS400, A105) đảm bảo sự ổn định của kết cấu.

So Sánh Bích Thép D100 Với Các Loại Mặt Bích Khác

Khi lựa chọn, nếu hệ thống là nước sạch hoặc khí nén thông thường, bích thép D100 là "ngôi vương" về chi phí/hiệu quả. Nếu hệ thống dẫn hóa chất, axit hoặc thực phẩm, hãy chuyển sang bích inox để tránh nhiễm bẩn. Nếu hệ thống là các dòng lưu lượng thấp, áp suất thấp, bích gang có thể là lựa chọn thay thế nhưng cần cẩn trọng vì gang giòn và dễ nứt khi có rung chấn.

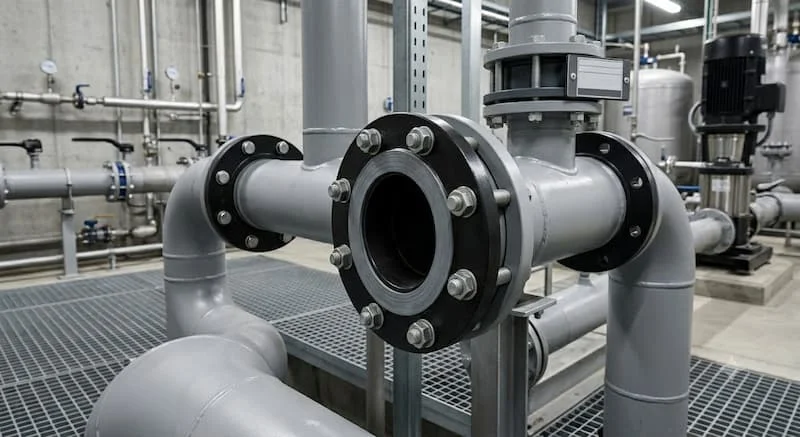

Ứng Dụng Thực Tế

Hiện nay, bích thép D100 đóng vai trò xương sống trong nhiều ngành công nghiệp:

• Hệ thống cấp thoát nước: Kết nối các van cổng, van bướm, bơm nước trong nhà máy xử lý.

• Hệ thống PCCC: Kết nối các đầu phun, trụ tiếp nước trong các tòa nhà cao tầng, nhà xưởng.

• Công nghiệp nhiệt điện & dầu khí: Nơi đòi hỏi mặt bích có khả năng chịu nhiệt và áp suất đỉnh cao.

• Hệ thống HVAC: Kết nối các thiết bị chiller, đường ống dẫn khí điều hòa trung tâm.

Sai lầm phổ biến: Nhiều người mua hàng thường nhầm lẫn giữa "DN100" và "phi 100". Hãy nhớ, DN100 là kích thước danh nghĩa (đường kính ống thực tế khoảng 114mm), nếu bạn mua bích "phi 100" (đường kính 100mm) thì chắc chắn sẽ không lắp vừa đường ống tiêu chuẩn.

Checklist Trước Khi Đặt Mua

Để đảm bảo hiệu quả đầu tư và tránh lãng phí, hãy tuân thủ checklist dưới đây trước khi chốt đơn:

• [ ] Kiểm tra tiêu chuẩn kết nối (JIS 10K, BS PN16, hay ANSI Class 150).

• [ ] Xác nhận đường kính ống thực tế (DN100 tương ứng 114mm).

• [ ] Kiểm tra vật liệu bề mặt (mạ kẽm hay sơn đen) phù hợp với môi trường lắp đặt.

• [ ] Kiểm tra độ dày bích có đáp ứng áp suất hệ thống không.

• [ ] Yêu cầu giấy tờ CO-CQ (Chứng nhận nguồn gốc và chất lượng) để đảm bảo độ bền thép.

FAQ: Những Câu Hỏi Thường Gặp

1. Bích thép D100 có dùng được cho đường ống nhựa không?

Có thể, nhưng bạn cần sử dụng thêm các loại lơ thu hoặc mặt bích chuyển đổi chuyên dụng phù hợp với chất liệu nhựa.

2. Tại sao cần quan tâm đến tiêu chuẩn (JIS/BS/DIN) khi mua bích?

Mỗi tiêu chuẩn quy định khoảng cách lỗ bulong khác nhau. Nếu mua sai tiêu chuẩn, bạn sẽ không thể xỏ vừa bulong để kết nối với van hoặc thiết bị hiện hữu.

3. Bích thép rỗng D100 có chịu được môi trường ven biển không?

Nên chọn loại bích thép rỗng mạ kẽm nhúng nóng hoặc phủ sơn Epoxy cao cấp để tăng khả năng chống gỉ sét, hoặc tốt nhất là dùng bích inox 304/316.

4. Bích thép rỗng thường đi kèm với gioăng gì?

Thường đi kèm với gioăng cao su, gioăng EPDM hoặc gioăng không amiang tùy vào nhiệt độ và loại lưu chất bên trong đường ống.

Kết Luận

Việc hiểu rõ và lựa chọn đúng bích thép D100 là bước đi quan trọng giúp bạn tối ưu hóa chi phí vận hành và nâng cao tính an toàn cho hệ thống. Một mặt bích tốt không chỉ đảm bảo kín khít mà còn giúp giảm thiểu rủi ro bảo trì trong tương lai. Hãy luôn đối chiếu thông số kỹ thuật cẩn thận và yêu cầu chứng nhận từ nhà cung cấp trước khi quyết định.
