Forged Steel Check Valve

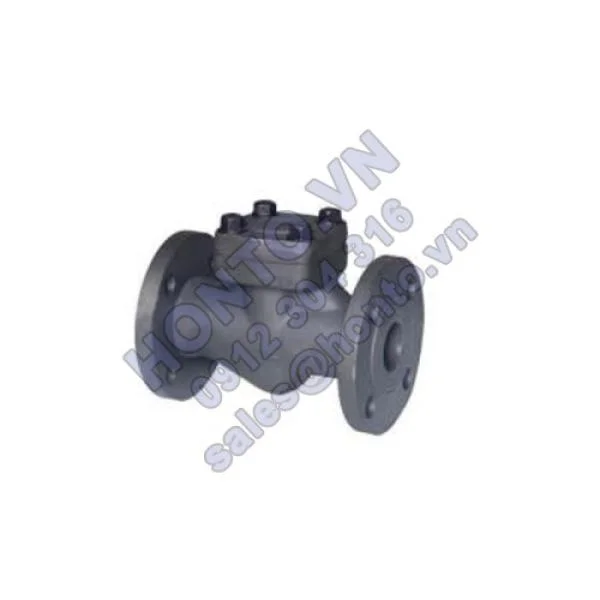

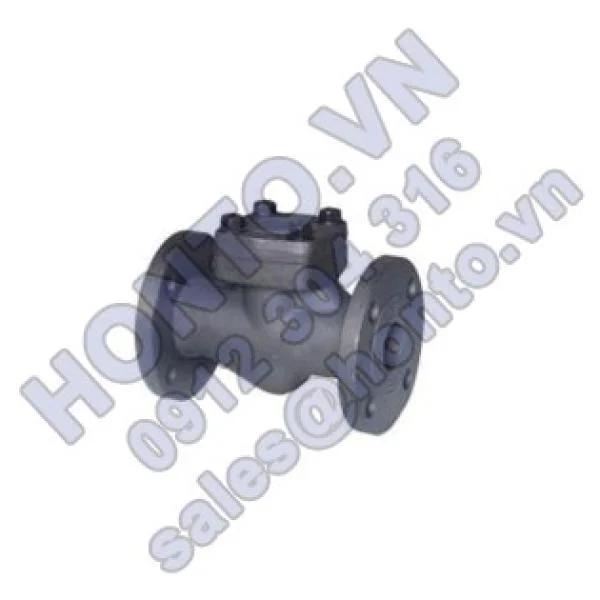

Van 1 chiều nối bích thép rèn/ Van một chiều mặt bích thép rèn



Features :

Design and manufacturing : BS 5352

Consturction Feature : B.B OS & Y , WB OS & Y

Face to face dimensions : ANSI B16.5

Material : A105, F304, F316NF304L F316L F5„ Fll, F22

Đặc điểm của van 1 chiều thép rèn nối bích:

Thiết kế và sản xuất của van một chiều thép rèn mặt bích: BS 5352

Đặc điểm cấu trúc của van một chiều thép ren nối bích: B.B OS & Y , WB OS & Y

Kích thước bề mặt của van 1 chiều thép rèn nối bích: ANSI B16.5

Vật liệu của van một chiều thép rèn mặt bích: A105, F304, F316NF304L F316L F5„ Fll, F22





Material List/ Vật liệu cấu thành van 1 chiều ANSI/ van 1 chiều nối bích ANSI/ Van 1 chiều mặt bích

Part Name/Bộ phận của van 1 chiều thép rèn nối bích

Material/Vật liệu

Body/Thân van 1 chiều ANSI Astm A105
Seat Ring/Vòng đệm đế của van 1 chiều thép rèn nối bích Astm A276 410
Disc/Vòng đệm dẹt van 1 chiều thép rèn mặt bích Astm A293 420
Hinge/Khớp nối van một chiều nối bích ANSI Astm A276 420
Gasket/Gioăng van 1 chiều ANSI thép rèn Graphite+304
Cover/Lớp phủ van một chiều nối bích thép rèn bích ANSI Astm A105
Cover Bolt/Vít van 1 chiều ANSI hay tiêu chuẩn Mỹ Astm A193 B7



Dimension List/ Thông số chính van 1 chiều mặt bích thép rèn/ van 1 chiều nối bích thép rèn ANSI

DN Class L D D1 D2 b n-d H(Open) Weight(kg)
inch mm               RB FB RB FB
½’’ 15 150 108 89 60.5 35 11.5 4-16 61 61 2.6 3.4
300 152 95 66.5 14.5 4-16 2.7 3.7
600 165 95 66.5 14.5 4-16 3 4
¾’’ 20 150 117 98 70 43 13 4-16 61 78 3.4 4.4
300 178 118 82.5 16 4-19 3.7 4.7
600 190 118 82.5 16 4-19 4 5.8
1’’ 25 150 127 108 79.5 51 14.5 4-16 78 84 4.4 8.2
300 203 124 89 18 4-19 4.7 8.2
600 216 124 89 18 4-19 5.8 9.5
1 ¼’’ 32 150 140 118 89 63 16 4-16 84 101 8.2 8.9
300 216 133 98.5 19.5 4-19 8.2 9.6
600 229 133 98.5 21 4-19 9.5 10.1
1 ½’’ 40 150 165 127 98.5 73 18 4-16 101 120 8.9 12
300 229 156 114.5 21 4-22.5 9.6 13.7
600 241 156 114.5 22.5 4-22.5 10.1 15.6
2’’ 50 150 203 152 120.5 92 19.5 4-19 120 133 12.6 14.3
300 267 165 127 22.5 8-19 13.7 17.8
600 292 165 127 26 8-19 15.6 24.6
