Stainless steel 90 degree elbow là gì?

Stainless steel 90 degree elbow là gì? Trong thi công và vận hành hệ thống đường ống công nghiệp, việc thay đổi hướng dòng chảy là yêu cầu bắt buộc để tối ưu hóa không gian và sơ đồ công nghệ. Tình huống thường gặp nhất là khi đường ống cần bẻ lái một góc vuông 90°, các kỹ sư sẽ lập tức nghĩ đến việc sử dụng một chiếc co hoặc cút. Tuy nhiên, một sai lầm phổ biến là coi mọi phụ kiện chuyển hướng đều giống nhau.

Việc chọn sai chủng loại phụ kiện — ví dụ chọn nhầm độ dày (schedule), sai vật liệu hoặc sai bán kính cong — có thể dẫn đến những hệ lụy nghiêm trọng như rò rỉ tại mối hàn, sụt giảm áp suất đột ngột hoặc thậm chí là nứt vỡ do ứng suất dòng chảy. Điều này không chỉ gây thất thoát lưu chất mà còn làm tăng chi phí bảo trì và rủi ro dừng máy ngoài ý muốn.

Thực tế, có rất nhiều loại co/cút inox với các tiêu chuẩn khắt khe khác nhau. 👉 Hiểu rõ về stainless steel 90 degree (cút inox 90 độ) sẽ giúp hệ thống của bạn hoạt động ổn định, bền lâu và tiết kiệm chi phí vận hành một cách tối ưu nhất.

Kiến thức nền

Stainless steel 90 degree elbow là gì?

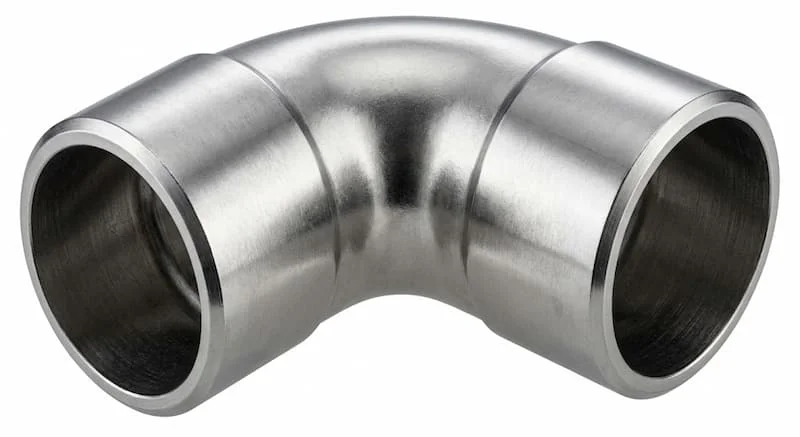

Stainless steel 90 degree là phụ kiện đường ống được sản xuất từ thép không gỉ (inox), có chức năng chính là kết nối hai đoạn ống và thay đổi hướng của dòng lưu chất một góc đúng 90 độ. Trong kỹ thuật và thương mại tại Việt Nam, thiết bị này còn được biết đến với những tên gọi phổ biến như cút inox 90 độ hoặc co inox 90°.

Đây được coi là linh kiện "khớp nối" quan trọng nhất trong bất kỳ sơ đồ đường ống nào, từ dân dụng cho đến các nhà máy lọc hóa dầu phức tạp. Nhờ vật liệu inox, loại phụ kiện này sở hữu khả năng chống oxy hóa tuyệt vời, chịu được áp suất và nhiệt độ khắc nghiệt hơn hẳn các dòng thép carbon thông thường.

Nguyên lý hoạt động và bản chất kỹ thuật

Về mặt vật lý, khi lưu chất đi qua một stainless steel 90 degree elbow, nó không chỉ đơn thuần là đổi hướng. Sự thay đổi đột ngột của quỹ đạo chuyển động sẽ tạo ra một lực ly tâm đẩy lưu chất về phía thành ngoài của cút van, gây ra hiện tượng hỗn loạn dòng chảy (turbulence).

• Chức năng: Chuyển hướng dòng chảy theo thiết kế hạ tầng.

• Ảnh hưởng: Tạo ra tổn thất áp suất (pressure drop). Độ lớn của tổn thất này phụ thuộc hoàn toàn vào tốc độ dòng chảy và bán kính cong của phụ kiện.

• Yếu tố quan trọng: Bán kính cong (Radius). Một góc cong "gắt" sẽ tạo ra lực cản lớn hơn một góc cong "thoải".

Tại sao góc cong lại ảnh hưởng đến dòng chảy? Một góc cong quá hẹp sẽ khiến lưu chất bị va đập mạnh vào thành ống, làm gia tăng ma sát và nhiệt lượng, đồng thời tạo ra các vùng xoáy phía sau góc cua. Điều này giải thích tại sao trong các hệ thống yêu cầu dòng chảy mượt mà, các kỹ sư thường ưu tiên loại cút có bán kính dài (Long Radius).

Phân tích chuyên sâu về stainless steel 90 degree elbow

Phân loại stainless steel 90 degree elbow

Để đáp ứng các tiêu chuẩn kỹ thuật đa dạng, stainless steel 90 degree được chia thành nhiều nhóm dựa trên đặc tính vật lý và phương thức kết nối:

1. Theo bán kính cong (Radius):

   • Long Radius (LR): Bán kính cong bằng 1.5 lần đường kính danh nghĩa (R = 1.5D). Đây là loại phổ biến nhất, giúp giảm thiểu ma sát và tổn thất áp suất.

   • Short Radius (SR): Bán kính cong bằng chính đường kính danh nghĩa (R = 1D). Loại này thường dùng trong không gian cực kỳ hạn hẹp, nơi không đủ diện tích cho LR.

2. Theo phương thức kết nối:

   • Hàn (Butt Weld): Hai đầu được vát mép để hàn trực tiếp vào ống. Loại này chịu áp lực cực cao và độ kín khít vĩnh viễn.

   • Ren (Threaded): Sử dụng các bước ren tiêu chuẩn (NPT hoặc BSPT), phù hợp cho ống nhỏ và các hệ thống cần tháo lắp thường xuyên.

   • Clamp (Vi sinh): Bề mặt được đánh bóng gương, kết nối bằng bộ cùm clamp, chuyên dụng cho ngành dược phẩm và thực phẩm.

3. Theo vật liệu:

   • Inox 304: Phù hợp môi trường nước sạch, thực phẩm, độ bền tốt.

   • Inox 316: Chứa thêm Molypden, giúp kháng clorua và axit mạnh, dùng cho hóa chất và môi trường biển.

Thông số kỹ thuật quan trọng

Việc lựa chọn cần căn cứ vào các tiêu chuẩn quốc tế để đảm bảo tính đồng bộ giữa ống và phụ kiện:

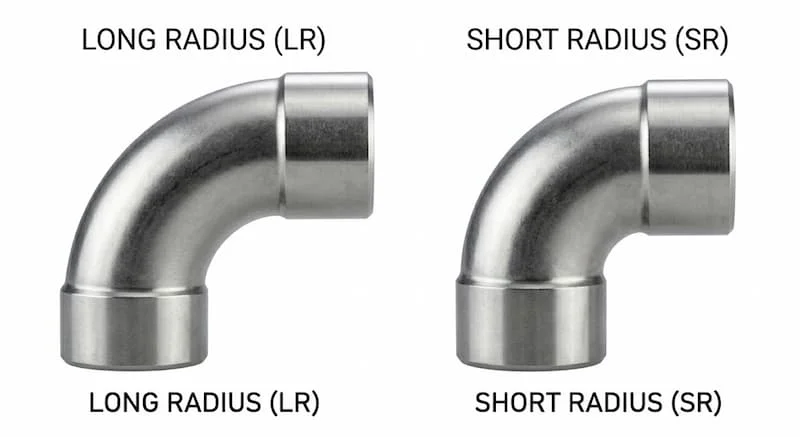

So sánh LR vs SR elbow

Giải thích chuyên gia: Loại LR luôn là lựa chọn ưu tiên vì nó bảo vệ hệ thống khỏi sự rung lắc và giảm tải cho máy bơm. Chỉ sử dụng SR khi không gian vật lý thực sự không cho phép lắp đặt LR.

Tại sao nên dùng inox thay vì thép carbon?

Mặc dù giá thành của stainless steel 90 degree cao hơn thép carbon, nhưng giá trị mang lại về lâu dài là vượt trội:

• Chống ăn mòn: Inox hình thành lớp màng bảo vệ tự phục hồi, ngăn chặn rỉ sét làm bẩn lưu chất.

• Độ bền nhiệt: Chịu được sốc nhiệt và không bị giòn hóa ở nhiệt độ âm sâu (cryogenic).

• Tiêu chuẩn vệ sinh: Bề mặt nhẵn mịn, dễ vệ sinh, đạt các tiêu chuẩn khắt khe trong ngành dược và bia rượu.

Ứng dụng thực tế

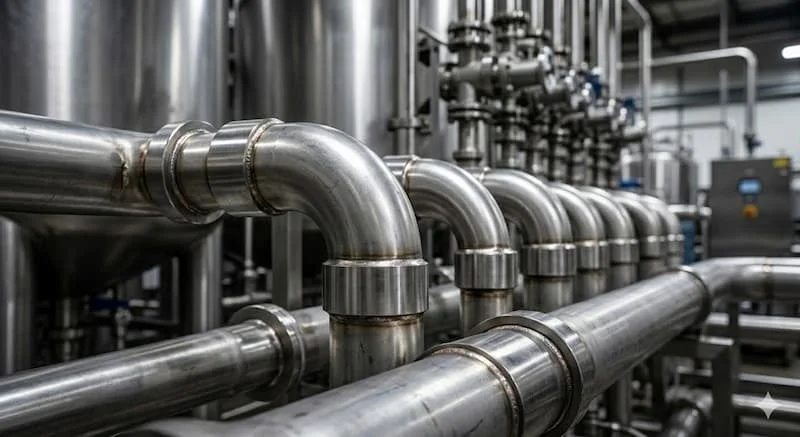

Stainless steel 90 degree dùng ở đâu?

Nhờ đặc tính lý hóa ưu việt, phụ kiện này xuất hiện trong hầu hết các lĩnh vực trọng yếu:

• Hệ thống nước sạch & xử lý nước thải: Chống rỉ sét, đảm bảo độ sạch cho nước sinh hoạt.

• Ngành thực phẩm & giải khát: Sử dụng loại vi sinh (Sanitary Elbow) để dẫn sữa, bia, nước ngọt.

• Ngành hóa chất: Inox 316 được dùng để vận chuyển các chất ăn mòn mạnh, axit, kiềm.

• Dầu khí & năng lượng: Chịu đựng áp suất cực cao trong các hệ thống ống dẫn dầu và khí hóa lỏng.

Sai lầm thường gặp khi chọn lựa

1. Chọn sai bán kính: Lắp SR cho hệ thống có vận tốc dòng chảy cao, dẫn đến hiện tượng xói mòn thành cút nhanh chóng.

2. Không kiểm tra tiêu chuẩn SCH: Lắp cút SCH10 cho ống SCH40, gây ra sự chênh lệch độ dày tại mối hàn, dễ dẫn đến nứt gãy do tập trung ứng suất.

3. Dùng sai vật liệu: Sử dụng inox 304 cho môi trường nước biển, khiến phụ kiện bị ăn mòn lỗ (pitting) chỉ sau vài tháng.

Hướng dẫn / Checklist chọn mua và lắp đặt

Checklist chọn stainless steel 90 degree đúng chuẩn:

• [ ] Kích thước danh nghĩa (DN): Phải trùng khớp hoàn toàn với đường kính ống chính.

• [ ] Tiêu chuẩn độ dày (SCH): Đảm bảo phụ kiện có cùng Schedule với ống để mối hàn đồng nhất.

• [ ] Loại kết nối: Xác định là hàn đối đầu, hàn áp lực hay nối ren dựa trên áp suất hệ thống.

• [ ] Môi trường sử dụng: Cần inox 304 (thông dụng) hay 316 (chống axit/biển)?

Lưu ý quan trọng khi lắp đặt:

1. Hàn đúng kỹ thuật: Đối với inox, cần hàn argon (TIG) và xông khí bảo vệ mặt trong (purging) để mối hàn không bị đen, rỗ.

2. Kiểm tra alignment: Đảm bảo hai đầu ống và cút thẳng hàng tuyệt đối trước khi đính hàn, tránh tạo ra ứng suất dư.

3. Kiểm tra rò rỉ: Sau khi lắp đặt, cần thực hiện thử áp (hydrostatic test) để đảm bảo độ kín khít của các mối nối 90 độ.

FAQ - Câu hỏi thường gặp

Elbow 90 độ inox có những loại kết nối nào?

Phổ biến nhất là hàn đối đầu (Butt Weld), nối ren (Threaded), hàn ổ cắm (Socket Weld) và nối nhanh (Clamp).

Nên chọn inox 304 hay 316 cho cút 90 độ?

Inox 304 là đủ cho nước sạch và thực phẩm. Tuy nhiên, nếu hệ thống tiếp xúc với hóa chất hoặc nước biển, inox 316 là bắt buộc để đảm bảo an toàn.

Khi nào nên dùng Long Radius (LR)?

Nên dùng LR trong 90% các trường hợp, đặc biệt khi cần giảm thiểu tổn thất áp suất và duy trì tốc độ dòng chảy ổn định.

Giá của elbow inox phụ thuộc vào những yếu tố nào?

Giá cấu thành từ kích thước (DN), độ dày (SCH), vật liệu (304/316) và tiêu chuẩn sản xuất (châu Âu, Mỹ hay châu Á).

Kết luận

Stainless steel 90 degree elbow không chỉ là một mẩu ống cong đơn giản; nó là thành phần then chốt quyết định đến dòng chảy, áp suất và sự an toàn của toàn bộ hạ tầng kỹ thuật. Việc chọn đúng loại cút inox 90 độ không chỉ giúp bảo vệ các thiết bị đắt tiền như máy bơm, van mà còn kéo dài tuổi thọ hệ thống lên hàng chục năm.
