Bulong mặt bích là gì?

Bulong mặt bích là gì? Trong quá trình thi công lắp đặt hệ thống đường ống công nghiệp, một trong những tình huống gây đau đầu nhất cho các kỹ sư chính là việc hệ thống bị rò rỉ ngay tại các điểm nối mặt bích sau khi đã vận hành thử nghiệm. Mặc dù mặt bích và gioăng làm kín (gasket) đều là loại cao cấp, nhưng dòng lưu chất vẫn len lỏi thoát ra ngoài, gây thất thoát tài nguyên và tiềm ẩn nguy cơ cháy nổ, ô nhiễm môi trường.

Vấn đề cốt lõi thường không nằm ở những linh kiện lớn, mà lại nằm ở một chi tiết mà nhiều người coi nhẹ: Bulong cho mặt bích. Nguyên nhân rò rỉ có thể đến từ việc chọn sai cấp bền, sai kích thước hoặc sử dụng vật liệu bulong không tương thích với môi trường hóa chất của dòng chảy.

Một bộ bulong cho mặt bích chất lượng không chỉ đơn thuần là vật nối kết, mà nó còn là nhân tố duy trì áp lực ép cần thiết để giữ cho hệ thống luôn trong trạng thái kín khít hoàn hảo. 👉 Bulong cho mặt bích tuy nhỏ nhưng chính là yếu tố sống còn quyết định độ kín và an toàn vận hành của toàn bộ hệ thống đường ống áp lực.

Kiến thức nền về bulong mặt bích

Bulong cho mặt bích là gì?

Bulong mặt bích (hay bu lông mặt bích) là loại phụ kiện cơ khí chuyên dụng được thiết kế để liên kết hai mặt bích với nhau trong hệ thống đường ống, van, hoặc thiết bị áp lực. Vai trò chính của chúng là tạo ra lực kẹp cơ học đủ lớn để nén chặt gioăng làm kín giữa hai bề mặt bích, từ đó ngăn chặn sự rò rỉ của chất lỏng hoặc chất khí bên trong ống.

Một bộ liên kết đầy đủ thường bao gồm 3 thành phần không thể tách rời:

• Thân bulong: Có ren để chịu lực kéo.

• Đai ốc (Nut): Dùng để siết chặt và điều chỉnh lực ép.

• Long đền (Washer): Giúp phân bổ đều lực ép lên bề mặt bích và bảo vệ bề mặt bích khỏi bị trầy xước khi siết.

Nguyên lý hoạt động của bulong trong liên kết bích

Cơ chế làm việc của bulong cho mặt bích dựa trên nguyên lý biến đổi mô-men xoắn thành lực căng dọc trục. Khi ta tiến hành siết đai ốc, thân bulong sẽ bị kéo căng ra, tạo ra một lực ép cực mạnh lên hai mặt bích. Lực ép này truyền trực tiếp xuống gioăng làm kín, khiến gioăng biến dạng và điền đầy các khoảng trống siêu nhỏ trên bề mặt bích, tạo nên một rào cản kín khít.

Vì sao cần siết đều bulong?

Lực siết không chỉ cần đủ mà còn phải phân bố đồng đều. Nếu một phía được siết quá chặt trong khi phía đối diện còn lỏng, mặt bích sẽ bị vênh, gioăng bị ép không đều dẫn đến hiện tượng rò rỉ cục bộ. Việc siết đều theo sơ đồ tiêu chuẩn giúp đảm bảo ứng suất được dàn trải khắp chu vi mặt bích, kéo dài tuổi thọ cho cả bulong và gioăng.

Phân tích chuyên sâu

Phân loại bulong cho mặt bích phổ biến

Tùy vào điều kiện làm việc (áp suất, nhiệt độ, môi trường ăn mòn) mà bulong cho mặt bích được phân chia thành nhiều loại khác nhau:

1. Theo vật liệu chế tạo

• Thép Carbon: Thường là thép CT3, S45C... được mạ kẽm điện phân hoặc mạ kẽm nhúng nóng. Ưu điểm là giá thành rẻ, khả năng chịu lực tốt, dùng phổ biến trong hệ thống nước sạch hoặc PCCC.

• Inox (Thép không gỉ): Phổ biến nhất là inox 304 và inox 316. Loại này có khả năng chống ăn mòn hóa học tuyệt vời, bề mặt sáng bóng, thường dùng trong nhà máy thực phẩm, dược phẩm hoặc hệ thống xử lý nước thải.

2. Theo cấp bền (Grade)

Cấp bền quyết định khả năng chịu tải của bulong. Các cấp bền phổ biến bao gồm:

• Cấp bền 4.8: Dùng cho các ứng dụng áp lực thấp, dân dụng.

• Cấp bền 8.8: Loại phổ biến nhất trong công nghiệp, chịu lực kéo và lực cắt tốt.

• Cấp bền 10.9, 12.9: Dùng cho hệ thống siêu áp lực, yêu cầu khắt khe về an toàn.

3. Theo tiêu chuẩn kỹ thuật

Việc sản xuất bulong phải tuân theo các hệ tiêu chuẩn quốc tế để đảm bảo tính lắp lẫn:

• DIN (Đức): Phổ biến tại thị trường Việt Nam.

• ASTM (Mỹ): Thường dùng cho các công trình dầu khí, lọc hóa dầu (ví dụ: ASTM A193 B7).

• JIS (Nhật Bản): Dùng nhiều trong các nhà máy có vốn đầu tư Nhật Bản.

Thông số kỹ thuật cần biết

Khi đặt hàng hoặc thiết kế, bạn cần nắm rõ các thông số kỹ thuật sau để tránh sai sót:

So sánh bulong mặt bích Inox và Thép Carbon

Tại sao phải chọn đúng bulong cho mặt bích?

Lựa chọn sai bulong không chỉ dẫn đến rò rỉ mà còn có thể gây ra những thảm họa kỹ thuật:

1. Đảm bảo kín khít tuyệt đối: Bulong đúng kích cỡ và bước ren giúp đai ốc di chuyển mượt mà, tạo lực nén chuẩn xác lên gioăng.

2. Tránh đứt gãy do quá tải: Chọn đúng cấp bền giúp bulong không bị biến dạng dẻo hoặc đứt gãy khi áp suất hệ thống đột ngột tăng cao.

3. An toàn hệ thống: Hệ thống đường ống hóa chất hoặc hơi nóng nếu bị rò rỉ do bulong yếu sẽ gây nguy hiểm trực tiếp đến tính mạng công nhân.

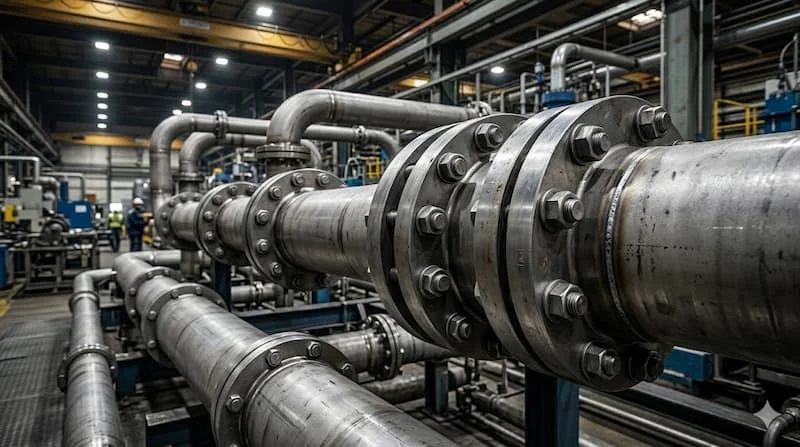

Ứng dụng thực tế

Bulong cho mặt bích dùng ở đâu?

Chúng ta có thể bắt gặp bulong cho mặt bích ở hầu hết các công trình hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước: Liên kết các khớp nối, van chặn, van một chiều trên đường ống chính.

• Ngành dầu khí & Hóa chất: Kết nối các mặt bích tiêu chuẩn ANSI, BS trong môi trường khắc nghiệt.

• Nhà máy nhiệt điện, thủy điện: Hệ thống dẫn hơi áp suất cao, tuabin.

Những sai lầm thường gặp khi thi công

• Siết không đều: Siết vòng tròn thay vì siết chéo, dẫn đến vênh bích.

• Chọn sai cấp bền: Dùng bulong thường (4.8) cho hệ thống áp lực cao làm bulong bị giãn dài, gây hở mối nối.

• Dùng sai chiều dài: Bulong quá ngắn không đủ ren cho đai ốc bám, hoặc quá dài gây vướng víu và lãng phí.

Hướng dẫn chọn mua và lắp đặt đúng chuẩn

Checklist chọn bulong cho mặt bích

Để sở hữu bộ bulong phù hợp, hãy kiểm tra các yếu tố sau:

• [ ] Kích thước: Phải tương thích với số lỗ và đường kính lỗ trên mặt bích.

• [ ] Cấp bền: Phù hợp với áp suất làm việc (PN10, PN16, PN25...).

• [ ] Vật liệu: Inox cho môi trường ăn mòn, thép cho môi trường khô ráo.

• [ ] Tiêu chuẩn: Đảm bảo cùng hệ tiêu chuẩn với mặt bích đang sử dụng.

Lưu ý khi lắp đặt

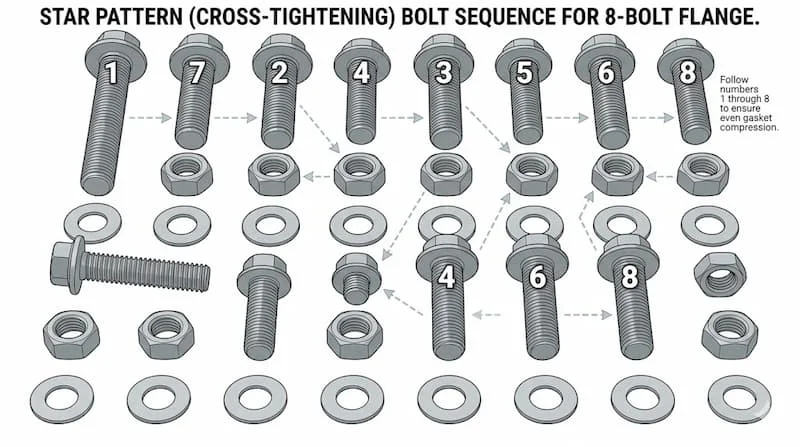

1. Siết chéo bulong (Star Pattern): Luôn siết các cặp bulong đối diện nhau theo hình sao hoặc hình chéo. Điều này giúp mặt bích tiến vào nhau song song tuyệt đối.

2. Dùng lực đều (Torque wrench): Nếu có điều kiện, hãy dùng cờ lê lực để đảm bảo tất cả bulong đều chịu chung một lực siết theo quy định của nhà sản xuất.

3. Kiểm tra sau vận hành: Sau khi hệ thống chạy ổn định 24-48 giờ, nên kiểm tra lại độ chặt vì sự rung động và thay đổi nhiệt độ có thể làm bulong bị lỏng nhẹ.

FAQ - Câu hỏi thường gặp

Bulong cho mặt bích có những loại nào phổ biến?

Chủ yếu là bulong lục giác ngoài (Hex bolt) hoặc bulong hai đầu ren (Stud bolt), chất liệu thép carbon mạ kẽm hoặc inox.

Nên chọn inox hay thép cho hệ thống nước thải?

Nên chọn inox 304 hoặc 316 vì nước thải chứa nhiều tạp chất và hóa chất ăn mòn cực mạnh.

Siết bulong như thế nào là đúng kỹ thuật?

Phải siết theo sơ đồ đối xứng (hình sao), thực hiện qua 3 giai đoạn lực (30%, 60%, 100% lực thiết kế).

Bulong ảnh hưởng thế nào đến độ bền của gioăng?

Nếu bulong siết quá chặt sẽ làm dập gioăng, nếu quá lỏng gioăng sẽ bị đẩy ra ngoài bởi áp suất (blow-out).

Kết luận

Trong một hệ thống đường ống phức tạp, bulong cho mặt bích chính là những "mắt xích" thầm lặng nhưng nắm giữ vai trò then chốt. Việc hiểu rõ về vật liệu, cấp bền và quy trình lắp đặt chuẩn không chỉ giúp bạn ngăn chặn rò rỉ mà còn tối ưu hóa chi phí vận hành và bảo trì.

Hãy theo dõi honto.vn để nhận thêm nhiều thông tin về bulong mặt bích!
