42 Gate Valve là gì? Thông số, ứng dụng và cách chọn đúng

Trong thi công hệ thống cấp thoát nước, PCCC hay các dây chuyền sản xuất công nghiệp, việc lựa chọn đúng kích thước van là yếu tố sống còn. Tuy nhiên, thuật ngữ 42  gate valve thường gây ra không ít bối rối cho các kỹ sư MEP và nhân viên thu mua.

Vấn đề nằm ở chỗ: Con số "42" này là kích thước danh nghĩa DN42, hay là 42 inch? Việc nhầm lẫn giữa các hệ quy đổi tiêu chuẩn không chỉ dẫn đến tình trạng lắp đặt không vừa khớp mà còn gây lãng phí ngân sách và đình trệ tiến độ thi công. Bài viết này sẽ phân tích chuyên sâu về bản chất và cách chọn 42  gate valve chuẩn xác nhất.

1. 42 gate valve là gì?

42  gate valve (hay van cổng 42) là thiết bị cơ khí dùng để kiểm soát dòng chảy bằng cách nâng hoặc hạ đĩa van hình nêm. Điểm mấu chốt cần lưu ý: Trong bảng kích thước tiêu chuẩn quốc tế (ASME, DIN, JIS), con số 42 không phải là một size phổ biến.

Thực tế, khi người dùng tìm kiếm "42  gate valve", họ thường rơi vào hai trường hợp:

Van cổng phi 42: Tương đương với ống nhựa hoặc thép có đường kính ngoài (OD) ~42mm. Kích thước danh nghĩa chuẩn thường là DN32 (1.1/4") hoặc đôi khi bị gọi nhầm từ DN40 (1.1/2").

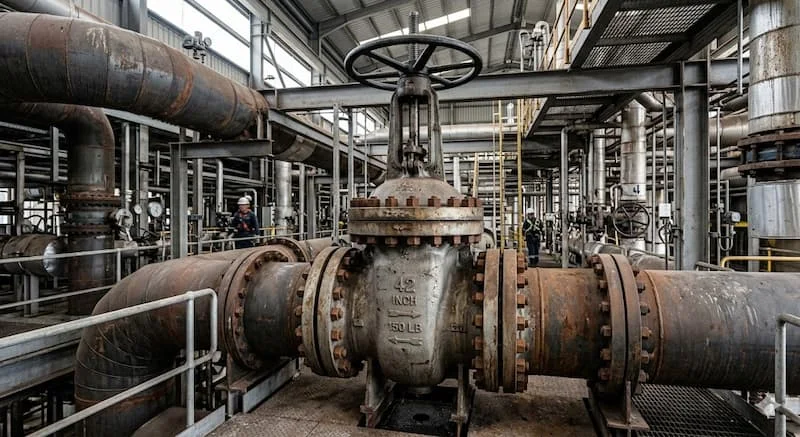

Van cổng size 42 inch: Đây là loại van siêu trường siêu trọng (DN1050), dùng cho các dự án thủy lợi, đập thủy điện hoặc trạm bơm cấp nước thô quy mô lớn.

Dù ở kích thước nào, vai trò chính của loại van này là đóng/mở hoàn toàn (On/Off). Thiết kế thẳng giúp chất lỏng đi qua với lực cản cực thấp, giảm thiểu tối đa tổn thất áp suất.

2. Nguyên lý hoạt động và cấu tạo 42 gate valve

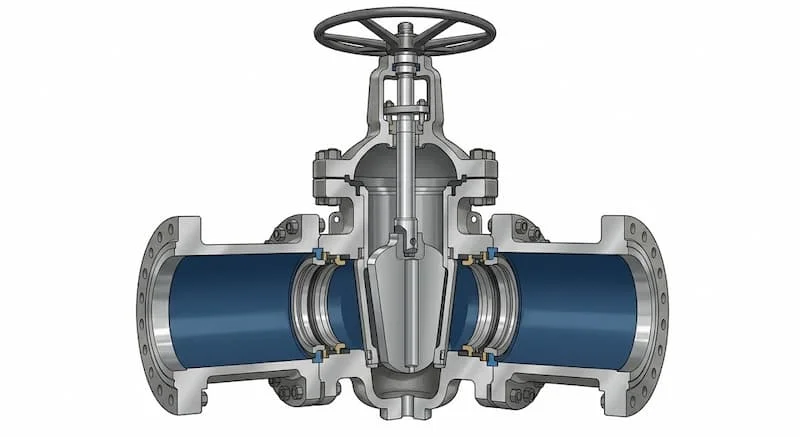

Cấu tạo của một chiếc van cổng tiêu chuẩn bao gồm: Thân van (Body), nắp van (Bonnet), đĩa van (Gate), ty van (Stem) và tay quay (Handwheel).

Cơ chế vận hành:

• Khi xoay vô lăng theo chiều kim đồng hồ, ty van đẩy đĩa van đi xuống, chặn đứng dòng chảy.

• Khi xoay ngược lại, đĩa van được kéo lên hoàn toàn, giải phóng không gian cho môi chất lưu thông.

3. Phân loại 42  gate valve phổ biến

4. Thông số kỹ thuật cần kiểm tra 42 gate valve

Để tránh sai sót khi đặt hàng, bạn cần xác nhận bộ thông số "vàng" sau:

1. Kích thước thực tế: Xác định rõ là DN32 (phi 42mm), DN40 (phi 49mm) hay size khổng lồ 42 inch.

2. Tiêu chuẩn kết nối: Nếu dùng mặt bích, phải khớp chuẩn ANSI (Mỹ), DIN (Đức), JIS (Nhật) hoặc BS (Anh). Một chiếc van JIS 10K không bao giờ lắp vừa mặt bích ANSI Class 150.

3. Áp suất làm việc (PN/Class): Phổ biến là PN10, PN16 hoặc Class 150. Chọn van có mức chịu áp thấp hơn áp suất bơm sẽ dẫn đến nứt vỡ thân van.

4. Nhiệt độ: Van gang thường chịu được dưới 80°C, inox có thể chịu trên 200°C.

5. Tại sao dễ chọn sai “42 gate valve”?

Lỗi phổ biến nhất tại thị trường Việt Nam là gọi tên theo đường kính ngoài (OD) của ống nhựa. Ống nhựa PVC phi 42 thực tế tương đương kích thước danh nghĩa DN32. Nếu bạn yêu cầu "van cổng 42" mà không nói rõ DN, nhà cung cấp có thể đưa nhầm loại DN40 (phi 49mm), dẫn đến việc không thể kết nối.

Ngoài ra, sự nhầm lẫn giữa hệ mét (mm) và hệ inch trong các tiêu chuẩn cũ cũng là nguyên nhân khiến việc lắp đặt bị đình trệ do sai lệch tâm lỗ bu lông.

6. Checklist hướng dẫn chọn và lắp đặt đúng chuẩn

• Xác định môi chất: Nước sạch chọn van gang cánh cao su; Hóa chất hoặc nước thải chọn van inox.

• Kiểm tra không gian: Nếu không gian hẹp (hố ga, sát tường), hãy ưu tiên chọn van ty chìm.

• Vệ sinh đường ống: Trước khi lắp, phải làm sạch xỉ hàn và cát bên trong ống để tránh làm xước đĩa van khi đóng mở.

• Siết lực đều tay: Khi lắp mặt bích, cần siết bu lông theo hình sao (đối xứng) để gioăng đệm được ép đều, chống rò rỉ tuyệt đối.

FAQ - Câu hỏi thường gặp

• "42  gate valve" có ph

  Không, đây thường là cách gọi dân gian hoặc gọi theo kích thước ống nhựa. Bạn nên quy đổi về DN chuẩn (DN32 hoặc DN40).

• Van cổng có dùng cho hệ thống hơi nóng không?

  Có, nhưng phải chọn vật liệu Thép đúc hoặc Inox và kiểu kết nối phù hợp để chịu được nhiệt độ cao.

• Nên chọn van ty nổi hay ty chìm?

  vChọn ty nổi nếu bạn muốn quan sát trạng thái van từ xa. Chọn ty chìm nếu không gian lắp đặt hạn chế.

Kết Luận

Việc hiểu đúng bản chất của  giúp bạn tiết kiệm chi phí, thời gian và đảm bảo an toàn cho toàn hệ thống. Hãy luôn kiểm tra kỹ bảng quy đổi DN và tiêu chuẩn mặt bích trước khi quyết định mua hàng 42 gate valve.
