Van chữ Y inox là gì?

Van chữ Y inox là gì? Hãy tưởng tượng hệ thống cấp nước trung tâm của tòa nhà đột ngột ngưng hoạt động. Nguyên nhân? Một mảnh rỉ sét nhỏ từ đường ống cũ kỹ đã kẹt chặt vào cánh bơm, làm cháy động cơ. Hoặc đơn giản hơn, vòi sen nhà bạn chảy yếu đi đáng kể vì cặn bẩn tích tụ lâu ngày. Những tình huống này không hề hiếm gặp và hậu quả không chỉ là sự bất tiện mà còn là chi phí sửa chữa, thay thế thiết bị vô cùng tốn kém.

Vấn đề cốt lõi nằm ở chỗ: Nhiều hệ thống đường ống, dù được đầu tư quy mô, lại thường bỏ qua bộ phận lọc chặn ở ngay đầu vào. Họ lắp đặt những chiếc máy bơm, van điều khiển đắt tiền mà không có "tấm khiên" bảo vệ chúng khỏi rác, cặn bẩn sinh ra trong quá trình vận hành hoặc sót lại từ khâu thi công.

Đừng để những hạt cát hay mảnh kim loại nhỏ bé phá hủy khoản đầu tư lớn của bạn. Van chữ Y lnox (Y-strainer) chính là giải pháp đơn giản, kinh tế nhưng cực kỳ hiệu quả mà chuyên gia khuyên dùng. Bài viết này sẽ giúp bạn hiểu rõ từ A đến Z về thiết bị này, từ cấu tạo, nguyên lý hoạt động đến cách chọn lựa và lắp đặt đúng chuẩn, đảm bảo "sức khỏe" lâu dài cho toàn bộ hệ thống của bạn.

Van chữ Y inox là gì?

Để định nghĩa một cách rõ ràng và phục vụ tối ưu cho việc tìm kiếm thông tin, van chữ Y lnox (hay còn gọi là Y-strainer) không phải là một loại van dùng để đóng mở hay điều tiết dòng chảy theo nghĩa thông thường. Thực chất, đây là một thiết bị lọc chặn cặn bẩn được lắp đặt trực tiếp trên đường ống. Nhiệm vụ duy nhất của nó là "bắt" giữ lại các tạp chất rắn có trong chất lưu (nước, khí, hơi...) để đảm bảo dòng chảy đi tiếp là dòng chảy sạch.

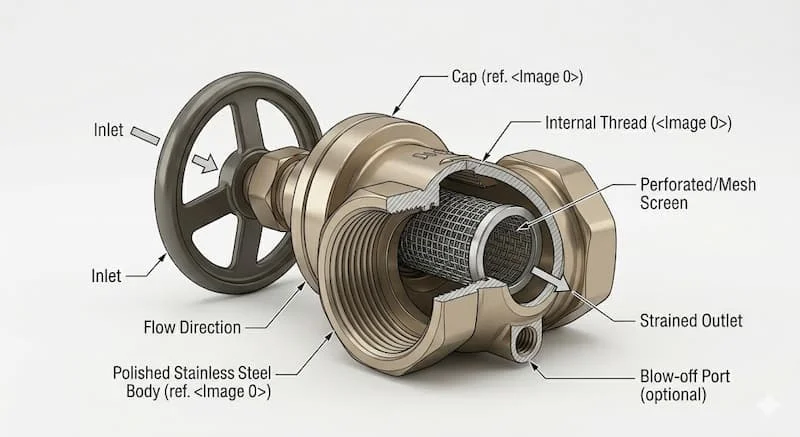

Cấu tạo cơ bản của một chiếc van chữ Y lnox gồm ba thành phần chính:

• Thân van: Thường được đúc từ inox 304 hoặc inox 316, có hình dáng giống chữ "Y" nằm nghiêng, với phần nhánh chữ "Y" chứa bộ phận lọc.

• Lưới lọc inox: Đây là trái tim của thiết bị, là một ống lưới hình trụ làm từ thép không gỉ, được đặt bên trong nhánh chữ "Y". Kích thước mắt lưới (mesh) sẽ quyết định độ tinh của quá trình lọc.

• Nắp đậy: Nằm ở cuối nhánh chữ "Y", có thể tháo rời dễ dàng để vệ sinh hoặc thay thế lưới lọc mà không cần tháo toàn bộ van khỏi đường ống.

Đặc điểm thiết kế hình chữ Y độc đáo này không phải ngẫu nhiên. Nó giúp tối ưu hóa dòng chảy, tạo ra không gian đủ lớn để chứa cặn bẩn mà không làm ảnh hưởng đáng kể đến lưu lượng hay áp suất tổng thể của hệ thống.

Nguyên lý hoạt động của van chữ Y lnox

Cơ chế hoạt động của van chữ Y lnox vô cùng đơn giản nhưng mang lại hiệu quả cao.

Khi chất lưu (nước, khí, hơi) di chuyển qua đường ống và đi vào thân van, nó buộc phải đi qua lưới lọc inox đặt ở nhánh chữ "Y". Tại đây, lưới lọc đóng vai trò như một rào cản vật lý. Dòng chảy sạch sẽ dễ dàng xuyên qua các mắt lưới và tiếp tục hành trình trong đường ống. Trong khi đó, tất cả cặn bẩn, rác, rỉ sét, mảnh vỡ kim loại... có kích thước lớn hơn mắt lưới sẽ bị giữ lại và rơi xuống đáy của nhánh chữ "Y".

Kết quả trực tiếp của quá trình này là dòng chất lưu đi ra khỏi van là dòng sạch, giúp bảo vệ các thiết bị đắt tiền lắp đặt phía sau như máy bơm, van điều khiển, đồng hồ đo nước, cảm biến... khỏi nguy cơ bị kẹt, mài mòn nhanh chóng hoặc hỏng hóc hoàn toàn do tạp chất gây ra.

Giải thích chuyên sâu:

1. Tại sao hình chữ Y giúp giảm áp lực? Khác với các bộ lọc dạng lưới rời đặt trực tiếp vuông góc với dòng chảy (dễ gây cản trở và sụt áp lớn), thiết kế nhánh chữ "Y" tạo ra một "túi chứa" cặn bẩn nằm ngoài đường đi chính của dòng chảy. Nhờ đó, chất lưu vẫn có thể lưu thông tương đối thông thoáng, hạn chế tối đa hiện tượng sụt giảm áp suất đột ngột, ngay cả khi lưới lọc đã tích tụ một lượng cặn nhất định.

2. Tại sao không dùng lưới lọc rời? Việc lắp đặt lưới lọc rời trực tiếp vào đường ống không chỉ gây sụt áp lớn mà còn cực kỳ khó khăn trong việc vệ sinh và bảo trì. Bạn sẽ phải tháo rời các đoạn ống để tiếp cận lưới lọc. Với van chữ Y lnox, bạn chỉ cần tháo nắp đậy ở nhánh chữ "Y" là có thể dễ dàng lấy lưới lọc ra để làm sạch, giúp tiết kiệm đáng kể thời gian và công sức.

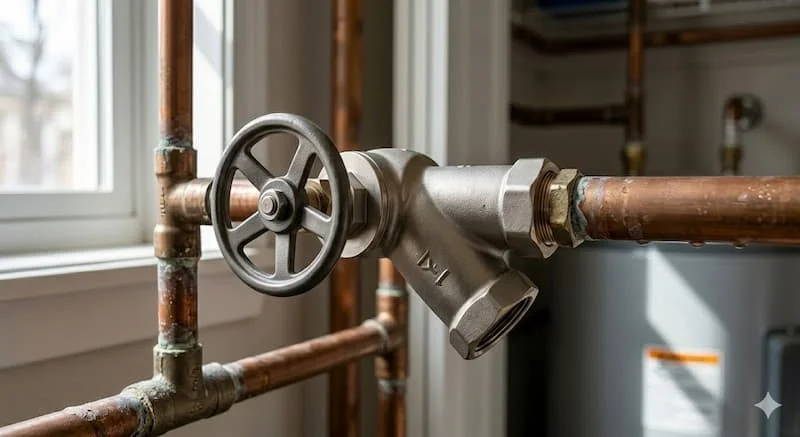

Phân loại van chữ Y lnox phổ biến trên thị trường

Để đáp ứng các nhu cầu đa dạng từ dân dụng đến công nghiệp, van chữ Y lnox được phân loại dựa trên nhiều tiêu chí kỹ thuật quan trọng.

Theo kiểu kết nối

Đây là yếu tố quyết định cách lắp đặt van vào hệ thống đường ống.

• Kết nối ren (Threaded): Thường dùng cho các đường ống kích thước nhỏ (thường dưới DN50) trong các hệ thống dân dụng, nhà máy nhỏ. Lắp đặt nhanh chóng, đơn giản bằng cờ-lê.

• Kết nối mặt bích (Flanged): Thích hợp cho các đường ống lớn (từ DN50 trở lên), yêu cầu độ chắc chắn, khả năng chịu áp lực cao và chống rung động tốt. Phổ biến trong các nhà máy, hệ thống cấp thoát nước quy mô lớn.

Khi nào dùng ren vs mặt bích? Chọn kết nối ren cho sự tiện lợi, nhanh chóng ở quy mô nhỏ. Chọn kết nối mặt bích cho sự chắc chắn, an toàn và khả năng bảo trì dễ dàng ở quy mô lớn, áp lực cao.

Theo vật liệu chế tạo

Yếu tố này ảnh hưởng trực tiếp đến độ bền và khả năng chống ăn mòn của van.

• Inox 304 (SUS 304): Loại vật liệu phổ biến nhất, có khả năng chống rỉ sét tốt, phù hợp cho đa số các ứng dụng nước sạch, hơi bão hòa, khí nén thông thường. Giá thành hợp lý.

• Inox 316 (SUS 316): Chứa thêm Mangan và Niken, mang lại khả năng chống ăn mòn vượt trội, đặc biệt là trong môi trường clorua (như nước biển, nước lợ), axit nhẹ, hóa chất. Giá thành cao hơn inox 304.

Vì sao inox 316 đắt hơn nhưng cần thiết? Inox 316 là sự lựa chọn bắt buộc cho các môi trường khắc nghiệt, nơi inox 304 sẽ bị ăn mòn nhanh chóng. Đầu tư ban đầu cao hơn nhưng đảm bảo tuổi thọ lâu dài và an toàn cho hệ thống, tránh chi phí thay thế liên tục.

Theo kích thước mắt lọc (Mesh)

• Mắt lọc thô: Có kích thước mắt lưới lớn, dùng để chặn các loại rác, mảnh vỡ lớn, bảo vệ máy bơm khởi đầu.

• Mắt lọc tinh: Có kích thước mắt lưới rất nhỏ, dùng để lọc các hạt cặn lơ lửng, đảm bảo độ sạch cao cho các thiết bị nhạy cảm phía sau.

Thông số kỹ thuật quan trọng cần lưu ý

Đừng bao giờ mua van chữ Y lnox chỉ dựa trên tên gọi. Hãy chú ý kỹ các thông số sau để đảm bảo thiết bị hoạt động hiệu quả.

• Kích thước (Size): Cần khớp hoàn toàn với đường kính ống, thông thường từ DN15 (1/2") đến DN300 (12").

• Áp suất làm việc (Pressure Rating): Van phải chịu được áp suất tối đa của hệ thống, thường là các tiêu chuẩn như PN10, PN16, PN25...

• Nhiệt độ làm việc (Temperature): Vật liệu inox và gioăng làm kín phải phù hợp với nhiệt độ của chất lưu, ví dụ: 0°C đến 200°C.

• Kích thước mắt lưới (Mesh Size): Đây là thông số cực kỳ quan trọng, quyết định khả năng lọc. Mesh càng lớn thì mắt lưới càng nhỏ và ngược lại.

Expert Insight: Chọn sai kích thước mắt lưới (mesh) là sai lầm phổ biến nhất. Mesh quá lớn sẽ không lọc được cặn bẩn, gây hỏng thiết bị. Mesh quá nhỏ sẽ làm tăng đáng kể lực cản dòng chảy, gây sụt áp mạnh và nhanh chóng làm tắc nghẽn lưới lọc, buộc bạn phải vệ sinh liên tục.

So sánh van chữ Y inox với các loại thiết bị lọc khác

Mặc dù phổ biến, nhưng van chữ Y lnox không phải là giải pháp duy nhất. Việc so sánh giúp bạn đưa ra lựa chọn phù hợp nhất.

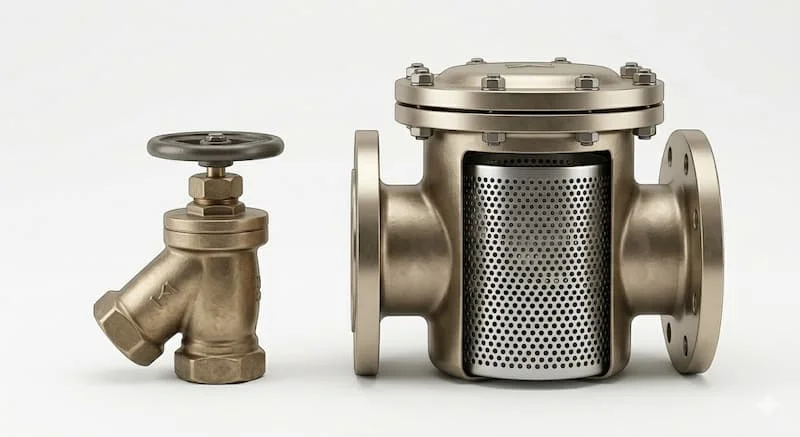

So sánh với Lọc chữ T và Lọc rác dạng Basket

Vì sao Y-strainer phổ biến hơn? Van chữ Y lnox được ưa chuộng nhờ sự kết hợp hài hòa giữa kích thước nhỏ gọn, hiệu quả lọc tốt và mức giá hợp lý, phù hợp cho đa số các hệ thống đường ống vừa và nhỏ trong dân dụng và công nghiệp nhẹ.

So sánh với Lọc tinh

• Lọc tinh: Thường dùng lõi lọc sợi, màng lọc để loại bỏ các hạt cặn cực nhỏ, vi khuẩn, thậm chí là các chất hòa tan.

• Van chữ Y: Chỉ là bộ lọc chặn, dùng để loại bỏ các hạt cặn rắn, tạp chất cơ học.

Ứng dụng thực tế của van chữ Y lnox: Khi nào nên và không nên dùng?

Khi nào nên dùng van chữ Y lnox?

Hãy coi van chữ Y lnox là người bảo vệ đầu tiên và quan trọng nhất cho các thiết bị đắt tiền. Chuyên gia khuyên bạn nên lắp đặt van trước các thiết bị sau:

• Máy bơm: Ngăn rác, rỉ sét làm hỏng cánh bơm.

• Van điều khiển (van giảm áp, van điện từ...): Tránh cặn bẩn làm kẹt cơ chế van.

• Đồng hồ nước, cảm biến lưu lượng: Bảo vệ bộ phận đo lường khỏi sai số hoặc hư hỏng.

Van chữ Y lnox hoạt động hiệu quả nhất trong các hệ thống:

• Nước sạch: Cấp nước dân dụng, công nghiệp.

• Hơi (Steam): Lọc chặn rỉ sét trong đường hơi bão hòa.

• Dầu nhẹ, khí nén: Phù hợp với tính chất của inox.

Khi nào không nên dùng van chữ Y lnox ?

• Hệ thống có lưu lượng cực lớn: Diện tích bề mặt lưới lọc của van chữ Y tương đối nhỏ so với lọc dạng Basket. Nếu dùng trong hệ thống lưu lượng quá lớn, lưới lọc sẽ rất nhanh bị tắc, gây sụt áp nghiêm trọng và buộc bạn phải bảo trì liên tục. Trong trường hợp này, lọc dạng Basket là lựa chọn tốt hơn.

Sai lầm thường gặp khi sử dụng van chữ Y inox và hậu quả

Đừng để những sai lầm nhỏ bé vô hiệu hóa tấm khiên bảo vệ của bạn.

1. Lắp sai chiều dòng chảy: Đây là sai lầm cơ bản nhưng rất nghiêm trọng. Van chữ Y chỉ hoạt động đúng khi dòng chảy đi vào từ phía thân van và đi ra qua phía nhánh chữ "Y". Nếu lắp ngược, van sẽ không lọc được cặn mà còn gây tắc nghẽn.

2. Không vệ sinh định kỳ: Cặn bẩn tích tụ lâu ngày sẽ làm tắc nghẽn lưới lọc, gây ra hiện tượng sụt giảm áp suất lớn, làm giảm lưu lượng và ảnh hưởng đến hiệu suất của toàn hệ thống.

3. Chọn sai kích thước mắt lưới (mesh): Hậu quả đã được phân tích ở phần thông số kỹ thuật, trực tiếp làm giảm hiệu quả bảo vệ hoặc gây tắc nghẽn.

Hậu quả của những sai lầm này có thể là sự tắc nghẽn hoàn toàn đường ống, giảm áp suất làm yếu dòng chảy, và quan trọng nhất là làm hỏng các thiết bị đắt tiền lắp đặt phía sau mà van chữ Y lnox có nhiệm vụ bảo vệ.

Checklist: Cách chọn và sử dụng van chữ Y inox đúng chuẩn

Cách chọn van chữ Y inox

Để chọn được chiếc van chữ Y lnox phù hợp nhất, hãy check qua các bước sau:

• [ ] Xác định loại lưu chất: Nước sạch, hơi, dầu... (chọn inox 304 hay 316).

• [ ] Xác định lưu lượng: Chọn kích thước DN và kiểu kết nối cho phù hợp.

• [ ] Chọn kích thước mắt lưới (mesh): Dựa trên độ sạch yêu cầu của các thiết bị phía sau.

• [ ] Chọn vật liệu inox (304 vs 316): Dựa trên tính ăn mòn của môi trường.

• [ ] Kiểm tra tiêu chuẩn kỹ thuật: Áp suất (PN), nhiệt độ phải phù hợp.

• [ ] Chọn kiểu kết nối: Ren hay mặt bích.

Hướng dẫn lắp đặt và bảo trì

1. Lắp đặt: Luôn lắp đúng chiều mũi tên chỉ dòng chảy trên thân van. Đặt van ở vị trí có không gian đủ để dễ dàng tháo nắp và vệ sinh lưới lọc.

2. Bảo trì: Lên lịch vệ sinh lưới lọc định kỳ (thường là 1-3 tháng tùy thuộc vào độ bẩn của chất lưu).

3. Quy trình vệ sinh: Tháo nắp đậy ở nhánh chữ "Y", lấy lưới lọc ra, dùng bàn chải hoặc súng phun nước làm sạch cặn bẩn, kiểm tra tình trạng lưới lọc và nắp gioăng, sau đó lắp lại như cũ.

FAQ - Những câu hỏi thường gặp về van chữ Y lnox

1. Van chữ Y inox có phải là van đóng mở không?

Không. Van chữ Y lnox là một thiết bị lọc chặn cặn bẩn, không có chức năng đóng mở hay điều tiết lưu lượng dòng chảy. Nó chỉ là một bộ phận tĩnh trên đường ống.

2. Bao lâu nên vệ sinh lưới lọc van chữ Y một lần?

Tùy thuộc hoàn toàn vào mức độ sạch của chất lưu và môi trường làm việc. Thông thường, nên kiểm tra và vệ sinh lưới lọc từ 1-3 tháng một lần để đảm bảo van luôn hoạt động hiệu quả.

3. Inox 304 hay 316 tốt hơn cho van chữ Y?

Inox 316 tốt hơn inox 304 về khả năng chống ăn mòn. Bạn nên chọn inox 316 nếu van chữ Y hoạt động trong môi trường có tính ăn mòn cao như nước biển, nước lợ, axit nhẹ hoặc hóa chất.

4. Có thể lắp van chữ Y inox nằm ngang được không?

Có, bạn có thể lắp van chữ Y lnox  nằm ngang. Tuy nhiên, điều quan trọng là phải lắp đúng chiều mũi tên của dòng chảy và đặt van sao cho nhánh chữ "Y" hướng xuống phía dưới để cặn bẩn dễ dàng rơi xuống đáy nhánh chữ "Y".

5. Có thể thay thế van chữ Y inox bằng các bộ lọc khác được không?

Có, bạn có thể thay thế bằng lọc dạng Basket hoặc lọc chữ T. Tuy nhiên, cần cân nhắc kỹ các yếu tố như kích thước, không gian lắp đặt, lưu lượng và chi phí trước khi đưa ra quyết định thay thế.

Kết luận

Van chữ Y lnox là minh chứng rõ ràng cho câu nói "Đầu tư nhỏ - Lợi ích lớn". Mặc dù là một thiết bị đơn giản, rẻ tiền so với tổng thể hệ thống, nhưng nó lại đóng vai trò cực kỳ quan trọng trong việc bảo vệ các thiết bị đắt tiền phía sau khỏi nguy cơ hỏng hóc do cặn bẩn gây ra. Việc bỏ qua van chữ Y lnox chính là việc bạn đang "đặt cược" sự an toàn và hiệu suất của toàn hệ thống vào sự may rủi.
