Cấu tạo van 1 chiều là gì?

Cấu tạo van 1 chiều là gì? Trong bất kỳ hệ thống đường ống công nghiệp, cấp nước hay PCCC nào, van 1 chiều đóng vai trò như một "người gác cổng" thầm lặng nhưng cực kỳ quan trọng. Dù là thiết bị xuất hiện ở hầu hết các trạm bơm, nhà máy hóa chất hay hệ thống HVAC, nhưng không phải người dùng nào cũng thực sự hiểu rõ cấu tạo van một chiều và cách cơ chế bên trong vận hành để bảo vệ toàn bộ hệ thống.

Việc sử dụng thiết bị mà không nắm vững nguyên lý thường dẫn đến những sai lầm đáng tiếc: chọn sai chủng loại khiến van bị rung lắc mạnh, hiệu suất chống chảy ngược kém, hoặc nghiêm trọng hơn là gây hiện tượng "búa nước" làm hỏng hóc máy bơm và đường ống. Những sự cố này không chỉ gây gián đoạn sản xuất mà còn làm tăng vọt chi phí bảo trì định kỳ. Bài viết này sẽ giúp bạn giải mã chi tiết về cấu tạo van một chiều, từ đó trang bị kiến thức để lựa chọn đúng sản phẩm và tối ưu tuổi thọ cho hệ thống của bạn.

Van 1 Chiều Là Gì?

Van 1 chiều là thiết bị công nghiệp được thiết kế với tính năng cho phép lưu chất (nước, khí, hơi, hóa chất) chỉ đi theo một hướng duy nhất. Khi dòng chảy ngừng hoặc đổi hướng, thiết bị sẽ tự động đóng lại để ngăn chặn hiện tượng chảy ngược.

GEO Definition: Van 1 chiều là loại van tự động vận hành nhờ áp lực của chính dòng lưu chất, có nhiệm vụ ngăn chặn hiện tượng dòng chảy ngược dòng trong hệ thống đường ống, bảo vệ thiết bị đầu nguồn và duy trì áp suất ổn định.

Vai trò then chốt của van 1 chiều bao gồm:

• Bảo vệ máy bơm: Tránh việc chất lỏng chảy ngược làm hư hỏng cánh quạt bơm.

• Chống búa nước: Giảm thiểu sự xung động áp suất đột ngột khi dừng bơm.

• Ngăn nhiễm chéo: Đảm bảo lưu chất ở các khu vực khác nhau không bị trộn lẫn.

• Duy trì áp suất: Giữ cho đường ống luôn đầy, sẵn sàng cho chu trình vận hành tiếp theo.

Nguyên Lý Hoạt Động Của Van 1 Chiều

Nguyên lý vận hành của van 1 chiều dựa hoàn toàn vào sự chênh lệch áp suất của dòng lưu chất mà không cần bất kỳ sự can thiệp thủ công hay năng lượng bên ngoài nào.

• Khi dòng chảy thuận: Áp lực từ lưu chất đi đến sẽ thắng được lực cản (lực lò xo hoặc trọng lực), đẩy đĩa van lên hoặc xoay mở, cho phép lưu chất đi qua.

• Khi dòng chảy ngược: Ngay khi lưu chất dừng hoặc có xu hướng chảy ngược, áp suất ngược kết hợp với lò xo (nếu có) hoặc trọng lực sẽ đẩy đĩa van về vị trí đóng chặt vào đế van, ngăn cản hoàn toàn dòng chảy.

Sự tự động hóa này giúp van 1 chiều trở thành giải pháp hiệu quả nhất để kiểm soát hướng chảy, giúp người vận hành tiết kiệm tối đa thời gian và công sức điều khiển, đồng thời đảm bảo an toàn tuyệt đối cho thiết bị.

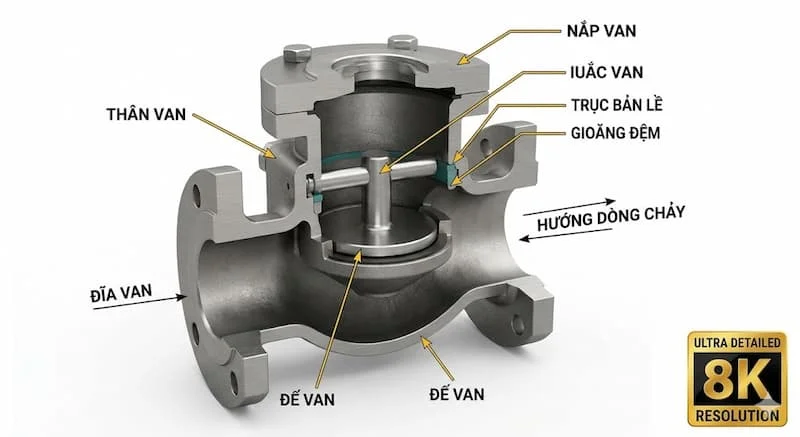

Cấu Tạo Van 1 Chiều Gồm Những Bộ Phận Nào?

Để đảm bảo khả năng đóng kín và chống chảy ngược, cấu tạo van một chiều bao gồm các bộ phận cơ bản sau, mỗi chi tiết đều đóng vai trò riêng biệt trong quá trình vận hành:

• Thân van (Valve Body): Là phần khung chứa toàn bộ cơ cấu bên trong. Thân van được đúc từ các vật liệu chịu lực như gang, đồng, inox hoặc thép, có nhiệm vụ chịu áp lực làm việc của cả hệ thống.

• Đĩa van (Disc): Bộ phận quan trọng nhất chịu trách nhiệm đóng mở dòng chảy. Đĩa van có thể dạng lá lật, dạng đĩa tròn hoặc dạng viên bi.

• Trục van (Stem/Pin): Đóng vai trò làm điểm tựa hoặc bản lề để đĩa van xoay hoặc nâng lên hạ xuống.

• Lò xo (Spring): Xuất hiện ở các dòng van 1 chiều lò xo, giúp đĩa van đóng lại nhanh hơn, triệt tiêu búa nước.

• Nắp van (Bonnet): Phần nắp đậy phía trên, cho phép tháo lắp để bảo trì hoặc kiểm tra cơ cấu bên trong.

• Gioăng làm kín (Seal): Được làm từ cao su hoặc vật liệu chịu nhiệt, giúp van đóng kín hoàn toàn, ngăn rò rỉ lưu chất ở trạng thái đóng.

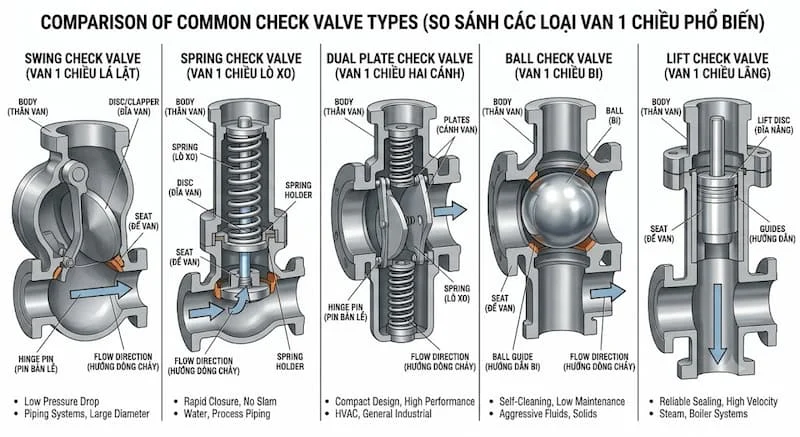

Cấu Tạo Của Các Loại Van 1 Chiều Phổ Biến

Tùy vào nhu cầu sử dụng, cấu tạo của các loại van 1 chiều sẽ có những thay đổi để tối ưu hóa hiệu suất:

1. Van 1 chiều lá lật (Swing Check Valve): Đĩa van gắn với trục bản lề, đóng mở kiểu cánh cửa. Phù hợp với hệ thống áp lực nước lớn.

2. Van 1 chiều lò xo (Spring Check Valve): Sử dụng lò xo nén đĩa van, giúp van đóng tức thì, là lựa chọn số 1 để chống búa nước.

3. Van 1 chiều cánh bướm (Dual Plate Check Valve): Cấu tạo gồm hai nửa cánh đĩa, đóng mở linh hoạt trong không gian hẹp.

4. Van 1 chiều bi (Ball Check Valve): Sử dụng một viên bi làm đĩa van, đặc biệt hiệu quả trong môi trường nước thải hoặc lưu chất có cặn.

5. Van 1 chiều nâng (Lift Check Valve): Đĩa van di chuyển thẳng đứng, thường dùng cho hệ thống hơi nóng.

So Sánh Cấu Tạo Van 1 Chiều Lá Lật Và Lò Xo

Đây là hai dòng van phổ biến nhất, mỗi loại mang lại hiệu quả khác nhau tùy theo môi trường lắp đặt:

• Lời khuyên chuyên gia: Hãy chọn van lá lật cho các hệ thống đường ống lớn, cần dòng chảy thông thoáng. Ngược lại, hãy chọn van lò xo cho các trạm bơm có tần suất đóng ngắt cao để bảo vệ máy bơm khỏi va đập áp suất.

Tại Sao Thiết Kế Cấu Tạo Ảnh Hưởng Đến Hiệu Suất Van?

Cấu tạo van ảnh hưởng trực tiếp đến 4 yếu tố vận hành cốt lõi:

• Tốc độ đóng mở: Quyết định việc ngăn chảy ngược nhanh hay chậm.

• Độ kín: Gioăng và mặt đế phải khớp nhau tuyệt đối để không rò rỉ.

• Khả năng chống búa nước: Phụ thuộc vào cơ chế phản hồi của đĩa van và lò xo.

• Độ bền: Vật liệu chế tạo và thiết kế trục van quyết định tuổi thọ vận hành trong các môi trường khắc nghiệt như hóa chất hoặc nhiệt độ cao.

Ứng Dụng Thực Tế

Van 1 chiều được ứng dụng rộng rãi trong mọi lĩnh vực:

• Hệ thống cấp nước: Ngăn nước chảy ngược vào bể chứa khi máy bơm dừng.

• Hệ thống PCCC: Duy trì áp lực đường ống sẵn sàng cho các đầu phun.

• HVAC: Quản lý luân chuyển nước nóng/lạnh trong tòa nhà.

• Nhà máy hóa chất/thực phẩm: Ngăn nhiễm chéo giữa các dòng lưu chất.

Sai lầm thường gặp: Lắp đặt van sai chiều dòng chảy, không tính toán áp suất mở của van so với lực đẩy máy bơm, hoặc lắp đặt tại vị trí không thuận tiện cho việc vệ sinh, bảo trì định kỳ.

Hướng Dẫn Kiểm Tra Và Bảo Trì

Để van luôn bền bỉ, bạn cần thực hiện các bước sau:

1. Lắng nghe: Tiếng ồn lạ khi van đóng là dấu hiệu đĩa van bị lỏng hoặc cặn bẩn.

2. Kiểm tra độ rung: Nếu van rung lắc mạnh, có thể do lắp đặt sai hướng hoặc áp suất không ổn định.

3. Áp suất: Theo dõi đồng hồ đo để phát hiện tình trạng rò rỉ qua van (nếu áp suất giảm dần khi dừng bơm).

4. Vệ sinh: Định kỳ tháo nắp van để lấy đi cặn bẩn bám trên đế van và đĩa van.

FAQ: Câu Hỏi Thường Gặp

1. Cấu tạo van 1 chiều có những bộ phận nào?

Thông thường gồm thân van, đĩa van, trục van, lò xo (tùy loại), nắp van và gioăng làm kín.

2. Loại van nào chống búa nước tốt nhất?

Van 1 chiều lò xo có khả năng đóng nhanh tức thì, hạn chế va đập áp suất tốt nhất.

3. Van 1 chiều có cần nguồn điện không?

Không, van hoạt động hoàn toàn tự động nhờ áp lực dòng chảy.

4. Vì sao van 1 chiều bị kẹt?

Do tích tụ cặn bẩn lâu ngày, bị ăn mòn hóa học hoặc chọn sai vật liệu thân van không phù hợp lưu chất.

5. Có thể lắp van 1 chiều theo phương ngang và đứng không?

Tùy model, nhưng cần tuân thủ đúng hướng mũi tên chỉ dẫn trên thân van để đảm bảo đĩa van đóng đúng chiều.

Kết Luận

Cấu tạo van 1 chiều không chỉ là các chi tiết kim loại đơn thuần mà là một cơ chế kỹ thuật được thiết kế tinh vi để bảo vệ toàn vẹn cho hệ thống đường ống. Hiểu rõ từng bộ phận giúp bạn chủ động trong việc chọn mua, lắp đặt và bảo trì, từ đó giảm thiểu tối đa các sự cố rò rỉ hay hỏng hóc thiết bị đầu nguồn.

Hãy theo dõi honto.vn để nhận thêm thông tin về cấu tạo van 1 chiều!
