Tiêu chuẩn mặt bích DIN PN16 là gì?

Tiêu chuẩn mặt bích DIN PN16 là gì? Trong quá trình thi công và lắp đặt hệ thống đường ống công nghiệp, việc gặp phải sự cố "râu ông nọ cắm cằm bà kia" không còn là hiếm gặp. Bạn đã bao giờ rơi vào tình huống dở khóc dở cười khi mặt bích vừa đặt mua về lại không khớp lỗ bulong với van? Hay cùng là kích thước DN100 nhưng khi lắp ráp, khoảng cách tâm lỗ lại sai lệch hoàn toàn?

Đó chính là hệ quả của việc chưa hiểu rõ về các tiêu chuẩn kết nối. Trong đó, tiêu chuẩn mặt bích DIN PN 16 là một trong những hệ quy chiếu quan trọng và phổ biến nhất tại Việt Nam. Việc hiểu đúng, chọn đúng không chỉ giúp hệ thống vận hành kín khít, an toàn mà còn là cách tối ưu chi phí và thời gian vận hành dự án. Bài viết này sẽ giúp bạn giải mã mọi khía cạnh kỹ thuật của DIN PN16, từ cấu tạo đến ứng dụng thực tế.

Tiêu chuẩn mặt bích DIN PN16 có ý nghĩa gì trong hệ thống đường ống?

Khi thiết kế đường ống, mặt bích không đơn thuần là một phụ kiện kết nối, nó là "chốt chặn" đảm bảo dòng lưu chất không bị rò rỉ. Sự nhầm lẫn giữa các hệ tiêu chuẩn như DIN (Đức), JIS (Nhật Bản) hay ANSI (Mỹ) thường dẫn đến những sai lầm tốn kém:

• Sai lệch kết nối: Dự án được thiết kế theo DIN PN16 nhưng vật tư lại là JIS 10K, kết quả là khoảng cách lỗ bulong bị lệch, không thể lắp đặt.

• Rủi ro vận hành: Lắp ghép không đồng bộ tiêu chuẩn tạo ra ứng suất cục bộ, lâu ngày gây rò rỉ, thậm chí nứt vỡ mặt bích tại các vị trí chịu áp lực cao.

• Lãng phí nguồn lực: Mất thêm chi phí vận chuyển, đổi trả hoặc phải gia công lại phụ kiện.

Vì vậy, nắm vững tiêu chuẩn mặt bích DIN PN 16 là kỹ năng "sống còn" đối với kỹ sư cơ điện và quản lý dự án. Việc chuẩn hóa ngay từ khâu đặt hàng sẽ giúp hệ thống vận hành ổn định, bền bỉ với thời gian.

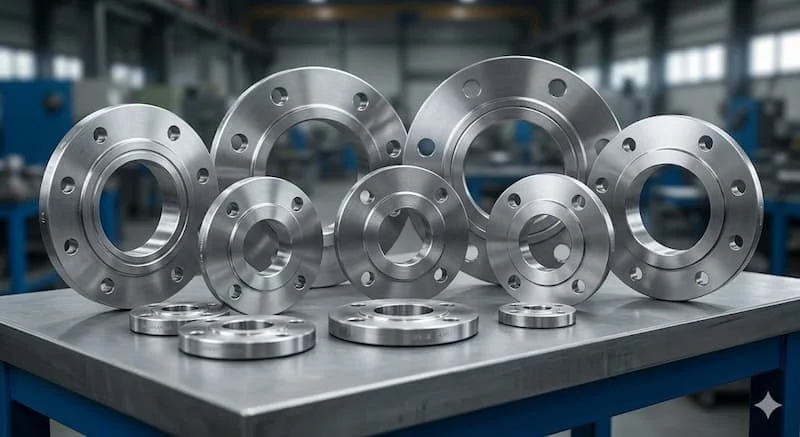

Tiêu chuẩn mặt bích DIN PN16 là gì?

Định nghĩa DIN

DIN là viết tắt của Deutsches Institut für Normung (Viện Tiêu chuẩn Đức). Đây là cơ quan thiết lập các tiêu chuẩn kỹ thuật uy tín hàng đầu thế giới. Các sản phẩm sản xuất theo tiêu chuẩn DIN luôn đảm bảo tính chính xác cao về kích thước và chất lượng vật liệu.

Định nghĩa PN16

PN là viết tắt của Pressure Nominal (áp suất danh nghĩa). PN16 chỉ khả năng chịu áp suất của mặt bích tương đương với 16 bar (tức 1.6 MPa). Đây là ngưỡng áp suất phổ biến, đáp ứng hầu hết các hệ thống cấp thoát nước, khí nén và công nghiệp nhẹ.

Đặc điểm nhận dạng

Một sản phẩm đạt chuẩn DIN PN16 phải đáp ứng khắt khe các thông số:

• Số lượng lỗ bulong: Được quy định cố định theo từng kích thước danh nghĩa (DN).

• Khoảng cách tâm lỗ (PCD): Đảm bảo độ sai số cực nhỏ để khớp hoàn hảo với van và phụ kiện cùng chuẩn.

• Đường kính ngoài: Tuân thủ quy chuẩn thiết kế của Đức, đảm bảo không gian lắp đặt tối ưu.

Bản chất của tiêu chuẩn DIN PN16 trong kết nối đường ống

Tại sao thế giới cần các tiêu chuẩn mặt bích? Nếu mỗi nhà sản xuất tự ý thiết kế kích thước, chúng ta sẽ không thể ghép nối bất kỳ thiết bị nào (van, đồng hồ đo, bơm) vào đường ống. DIN PN16 ra đời nhằm giải quyết bài toán đồng bộ hóa này.

DIN PN16 quy định những gì?

Tiêu chuẩn này không chỉ dừng lại ở áp suất mà còn quy định chi tiết:

1. Đường kính danh nghĩa (DN): Kích thước lọt lòng của đường ống.

2. Đường kính ngoài (D) & Đường kính vòng tâm bulong (K): Thông số quyết định vị trí lỗ bắt bulong.

3. Số lượng và đường kính lỗ bulong: Đảm bảo lực ép phân bổ đều quanh bề mặt gioăng.

4. Chiều dày mặt bích: Đảm bảo độ bền cơ học dưới tác động của áp suất và nhiệt độ.

Vai trò cốt lõi của tiêu chuẩn mặt bích DIN PN 16 là đảm bảo tính đồng bộ hoàn hảo, giúp hệ thống kín khít tuyệt đối và chịu được áp lực vận hành theo thiết kế.

Các thông số kỹ thuật quan trọng của mặt bích DIN PN16

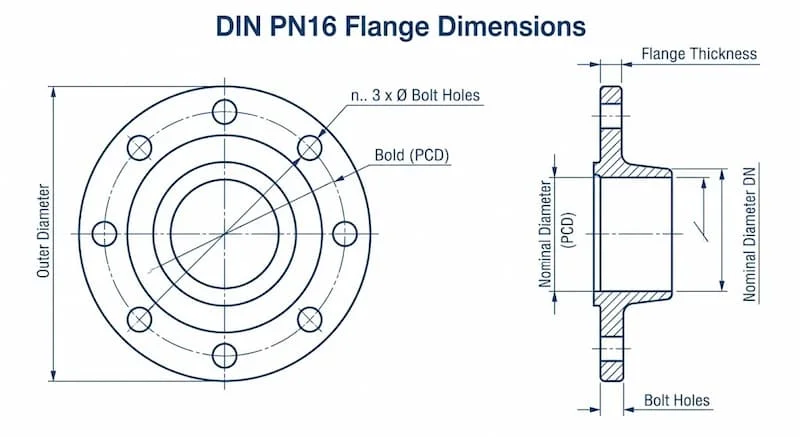

Để đọc hiểu bảng tra cứu thông số, bạn cần nắm rõ các chỉ số cơ bản:

• DN (Diameter Nominal): Kích thước đường ống (ví dụ: DN50, DN100, DN200). Đừng nhầm lẫn DN với đường kính thực tế của ống.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn nối các tâm lỗ bulong. Đây là thông số quan trọng nhất để biết hai mặt bích có "tương thích" với nhau hay không.

• Số lượng bulong: Tăng dần theo kích thước DN để phân bổ áp lực ép lên gioăng làm kín.

• Chiều dày: Đối với DIN PN16, chiều dày đã được tính toán để đảm bảo an toàn ở mức 16 bar. Nếu hệ thống yêu cầu áp suất cao hơn, bạn buộc phải chọn tiêu chuẩn cao hơn như PN25 hoặc PN40.

Sai lầm thường gặp: Nhiều người chỉ nhìn vào chỉ số DN mà quên kiểm tra PCD. Hãy luôn đối chiếu bảng thông số kỹ thuật trước khi đặt mua để tránh rủi ro lắp đặt.

Bảng kích thước tiêu chuẩn mặt bích DIN PN16 phổ biến (Tham khảo)

Dưới đây là bảng tóm tắt các kích thước cơ bản. Lưu ý rằng thông số thực tế có thể thay đổi nhẹ tùy theo nhà sản xuất, hãy luôn kiểm tra catalog của đơn vị cung cấp:

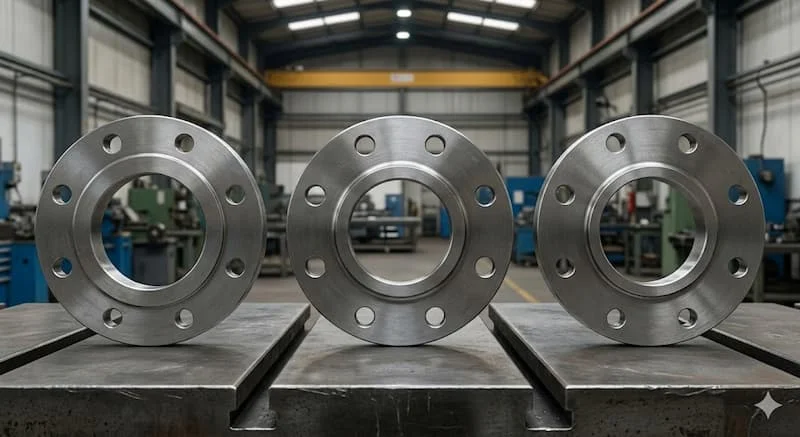

So sánh DIN PN16 với các tiêu chuẩn mặt bích khác

Sự nhầm lẫn giữa DIN PN16 với các tiêu chuẩn khác là nguyên nhân hàng đầu gây lãng phí trong thi công:

• DIN PN16 vs JIS 10K: Hệ DIN sử dụng hệ mét (mm), trong khi JIS của Nhật có kích thước lỗ và PCD khác biệt hoàn toàn, dù áp suất chịu tải tương đương. Không bao giờ nên lắp lẫn hai tiêu chuẩn này.

• DIN PN16 vs ANSI Class 150: ANSI (Mỹ) sử dụng đơn vị Inch. Mặc dù Class 150 có áp suất gần tương đương PN16, nhưng cấu trúc lỗ bulong hoàn toàn khác biệt.

• DIN PN16 vs BS PN16: Cả hai đều thuộc hệ PN, tuy nhiên BS (Anh) có một số chi tiết kỹ thuật riêng biệt. Cần kiểm tra kỹ bản vẽ kỹ thuật trước khi thay thế.

Việc cố gắng "chế cháo" bằng cách khoan lỗ lại hoặc dùng gioăng đệm quá dày sẽ làm suy yếu kết cấu và gây rò rỉ nghiêm trọng.

Phân loại mặt bích theo tiêu chuẩn DIN PN16

Tùy vào điều kiện làm việc mà bạn cần lựa chọn loại mặt bích phù hợp:

1. Mặt bích hàn cổ (Weld Neck): Chịu áp lực cực tốt, độ bền cao, chuyên dùng cho đường ống áp lực cao và môi trường rung động.

2. Mặt bích hàn trượt (Slip On): Thi công nhanh, chi phí thấp, phù hợp với các hệ thống đường ống nước phổ thông.

3. Mặt bích mù (Blind Flange): Sử dụng để bịt kín đầu đường ống hoặc vị trí chờ sẵn để kiểm tra áp lực.

4. Mặt bích ren (Threaded): Tiện lợi cho các khu vực không được phép hàn, thích hợp với ống có kích thước nhỏ.

Ứng dụng thực tế và sai lầm khi lựa chọn

Tiêu chuẩn mặt bích DIN PN 16 được ứng dụng rộng rãi nhờ tính cân bằng giữa hiệu suất và chi phí:

• Hệ thống cấp thoát nước: Trạm bơm, đường ống dẫn nước sạch.

• Hệ thống HVAC: Chiller, tháp giải nhiệt.

• Công nghiệp: Thực phẩm, hóa chất, xử lý nước thải.

• PCCC: Hệ thống ống chữa cháy áp lực cao.

Sai lầm phổ biến:

• Chọn sai vật liệu: Dùng thép thường cho môi trường hóa chất ăn mòn (cần dùng Inox 304/316).

• Bỏ qua áp suất thực tế: Dù PN16 chịu được 16 bar, nhưng nếu hệ thống có nhiệt độ cao bất thường, khả năng chịu áp của mặt bích sẽ giảm.

Hướng dẫn lựa chọn mặt bích DIN PN16 phù hợp (Checklist)

Để đảm bảo mua đúng vật tư, hãy tuân thủ quy trình 5 bước sau:

1. Xác định kích thước (DN): Dựa trên thiết kế đường ống hiện tại.

2. Xác định áp suất làm việc: Đảm bảo hệ thống nằm trong ngưỡng 16 bar.

3. Xác định môi trường: Nước sạch, hóa chất hay hơi nóng để chọn vật liệu (Thép, Inox, Gang).

4. Chọn kiểu mặt bích: Hàn cổ, hàn trượt hay mặt bích mù.

5. Kiểm tra đồng bộ:

   • [ ] Cùng kích thước DN

   • [ ] Cùng tiêu chuẩn DIN PN16

   • [ ] Cùng khoảng cách tâm lỗ (PCD)

   • [ ] Cùng số lượng lỗ bulong

Câu hỏi thường gặp về tiêu chuẩn mặt bích DIN PN 16

DIN PN16 chịu được áp suất bao nhiêu?

Áp suất danh nghĩa là 16 bar tại điều kiện nhiệt độ môi trường.

Có thể lắp tiêu chuẩn mặt bích DIN PN16 với JIS 10K không?

Không. Kích thước PCD và lỗ bulong khác nhau, không thể lắp ráp an toàn.

Sự khác biệt giữa PN10 và PN16 là gì?

PN10 chịu được 10 bar, PN16 chịu được 16 bar. Cấu tạo độ dày và lỗ bulong cũng có thể khác nhau tùy kích thước DN.

Dùng DIN PN16 cho hơi nóng được không?

Có, nhưng phải đảm bảo nhiệt độ nằm trong giới hạn cho phép của loại vật liệu đó.

Kết luận

Tiêu chuẩn mặt bích DIN PN 16 không chỉ là một thông số kỹ thuật khô khan mà là chìa khóa đảm bảo sự ổn định cho toàn bộ hệ thống đường ống. Việc hiểu rõ bản chất, thông số và cách lựa chọn đúng sẽ giúp bạn tránh được những sai lầm tốn kém, từ đó tối ưu hóa hiệu suất vận hành và kéo dài tuổi thọ cho công trình.

Hãy theo dõi honto.vn để nhận thêm thông tin về tiêu chuẩn mặt bích DIN PN16!
