3 4 ball valve là gì?

3 4 ball valve là gì? Trong thế giới linh kiện cơ khí, việc kiểm soát dòng chảy một cách chính xác, nhanh chóng và an toàn là yêu cầu tiên quyết đối với bất kỳ hệ thống đường ống nào. Bạn đã bao giờ gặp tình trạng hệ thống nước gia đình bị rò rỉ tại vị trí van khóa, hay các đường ống dẫn nước trong nhà máy mất lưu lượng ổn định do thiết bị điều khiển không đáp ứng được áp suất vận hành? Đó là những bài toán mà 3 4 ball valve (van bi 3/4 inch) hoàn toàn có thể giải quyết triệt để.

Không phải ngẫu nhiên mà dòng van bi 3/4 inch trở thành thiết bị "quốc dân" trong các hệ thống cấp thoát nước, khí nén và công nghiệp nhẹ. Với khả năng đóng mở nhanh, độ kín khít hoàn hảo và tổn thất áp suất thấp, đây chính là sự lựa chọn tối ưu để bảo vệ hệ thống của bạn trước những rủi ro về áp suất và sự cố rò rỉ không đáng có.

Tại sao van bi 3/4 inch được sử dụng phổ biến trong hệ thống đường ống?

Trong thiết kế hệ thống cấp nước hay dẫn truyền lưu chất, sự kết hợp giữa hiệu năng và kích thước là yếu tố sống còn. Các hệ thống hiện đại đòi hỏi thiết bị không chỉ bền bỉ mà còn phải dễ dàng vận hành trong các không gian lắp đặt hạn chế.

Những tình huống thực tế cho thấy tầm quan trọng của dòng van này:

• Đóng mở nhanh: Trong các tình huống khẩn cấp như vỡ đường ống hoặc bảo trì nhanh, việc xoay tay gạt 90 độ của van bi 3/4 inch giúp ngắt dòng chảy tức thì, điều mà các loại van cổng truyền thống không làm được.

• Lưu lượng ổn định: Thiết kế lòng van thông suốt giúp giảm thiểu hiện tượng xoáy và tổn thất áp suất, đảm bảo hiệu suất truyền dẫn cho máy bơm và các thiết bị phía sau.

• Độ kín cao: Nhờ cấu tạo bi rỗng cùng gioăng làm kín PTFE, van đảm bảo không rò rỉ dù hệ thống chịu áp lực làm việc liên tục.

Nếu bạn đang tìm kiếm một thiết bị cân bằng giữa giá thành, tính tiện dụng và độ bền, thì van bi 3/4 inch chính là "chìa khóa" giúp hệ thống vận hành trơn tru và kéo dài tuổi thọ.

3 4 ball valve là gì?

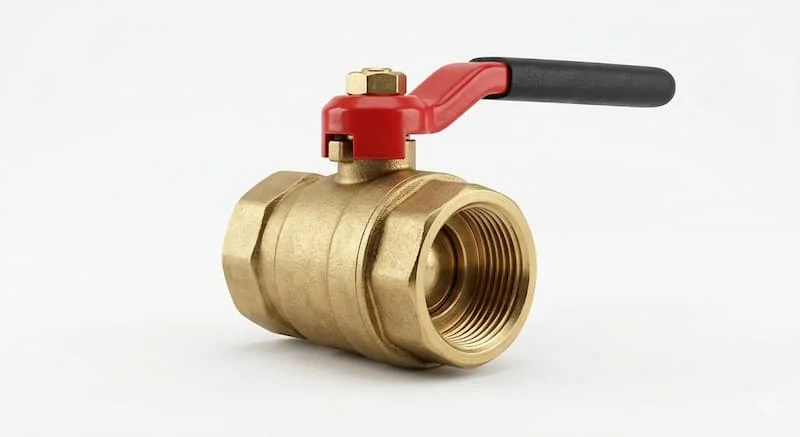

3 4 ball valve (van bi 3/4 inch) là thiết bị đóng mở dòng chảy dựa trên chuyển động của một viên bi rỗng bên trong thân van. Khi viên bi được xoay một góc 90 độ, nó sẽ chặn hoàn toàn hoặc mở thông suốt đường dẫn lưu chất. Đây là loại van phổ biến nhất trong các đường ống có đường kính danh nghĩa DN20 (thường gọi là phi 27).

Các tên gọi thường dùng:

• Van bi 3/4 inch (đơn vị theo hệ Inch phổ biến quốc tế).

• Van bi DN20 (tiêu chuẩn kích thước đường ống).

• Van bi phi 27 (tên gọi thông dụng tại thị trường Việt Nam).

Chức năng chính của nó là đóng mở dòng chảy, mặc dù một số ứng dụng đặc thù vẫn sử dụng van bi để điều tiết lưu lượng ở mức độ cơ bản. Với cấu tạo đơn giản nhưng hiệu quả, van bi 3/4 inch đóng vai trò là "trạm kiểm soát" tin cậy cho mọi hệ thống nước sạch, khí nén hay hóa chất loãng.

Nguyên lý hoạt động của 3 4 ball valve

Sự đơn giản trong cấu tạo nhưng hiệu quả trong vận hành chính là "linh hồn" của van bi 3/4 inch. Thiết bị này vận hành thông qua các thành phần cốt lõi: thân van, viên bi rỗng tâm, trục van và tay gạt (hoặc bộ truyền động).

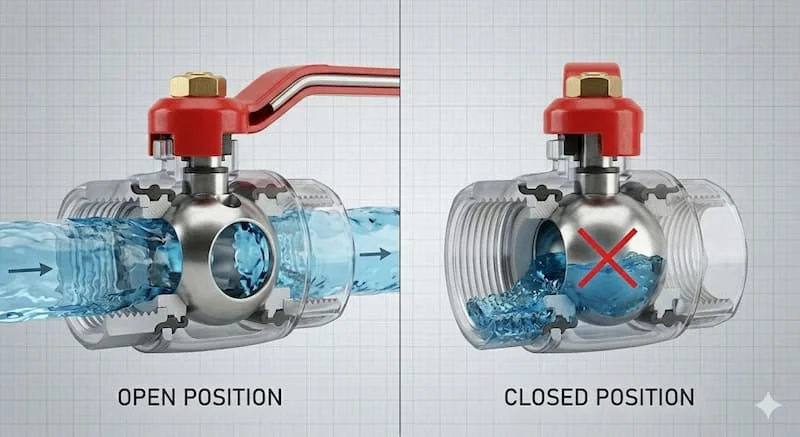

Cơ chế hoạt động:

• Khi mở: Tay gạt nằm song song với đường ống, xoay lỗ trên viên bi trùng khớp với dòng chảy, cho phép lưu chất đi qua với trở lực thấp nhất.

• Khi đóng: Khi xoay tay gạt 90 độ, viên bi sẽ xoay theo, đưa phần bề mặt đặc của bi chặn ngang dòng chảy, ngắt hoàn toàn lưu chất.

Độ kín của van được đảm bảo nhờ sự tiếp xúc chính xác giữa bề mặt viên bi và các gioăng làm kín (thường là PTFE hoặc Teflon). Nhờ khả năng tự làm sạch khi vận hành và độ ma sát thấp, dòng van này cực kỳ bền bỉ, hạn chế tối đa nguy cơ kẹt van so với các loại van cầu hay van cổng.

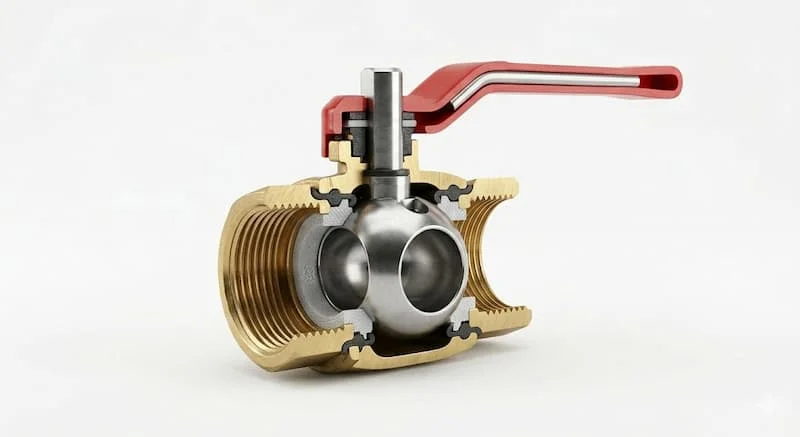

Cấu tạo chi tiết của van bi 3/4 inch

Để đảm bảo hiệu suất trong nhiều môi trường khác nhau, van bi 3/4 inch được chế tạo từ các vật liệu đa dạng, tùy chỉnh theo mục đích sử dụng:

• Thân van: Thường được làm từ đồng (phổ biến trong dân dụng), Inox 304/316 (dùng trong thực phẩm, công nghiệp) hoặc nhựa PVC (cho môi trường hóa chất).

• Viên bi: Thường được gia công từ inox hoặc thép mạ crom, bề mặt được mài nhẵn để tối ưu độ kín khít.

• Gioăng làm kín: PTFE (Teflon) là vật liệu phổ biến nhất nhờ khả năng chịu nhiệt tốt, chống mài mòn và không phản ứng với hầu hết lưu chất.

• Tay vận hành: Tùy vào không gian lắp đặt, bạn có thể chọn tay gạt cơ truyền thống, tay bướm (cho không gian hẹp), hoặc các bộ truyền động điện/khí nén tự động hóa cho quy mô nhà máy.

Thông số kỹ thuật của van bi 3/4 inch

Việc hiểu rõ thông số kỹ thuật giúp bạn chọn đúng thiết bị, tránh lãng phí hoặc sai sót trong quá trình vận hành:

• Kích thước: DN20 (tương đương 3/4 inch hoặc phi 27).

• Áp suất làm việc: Đáp ứng đa dạng các ngưỡng áp suất phổ biến từ PN10, PN16, PN25 đến PN40.

• Nhiệt độ: Thường dao động từ -10°C đến 180°C (phụ thuộc vào vật liệu gioăng và thân van).

• Kiểu kết nối: Ren trong (phổ biến nhất cho dân dụng), ren ngoài, mặt bích (cho hệ thống công nghiệp) hoặc hàn (cho hệ thống đòi hỏi độ kín tuyệt đối).

Khi mua van bi 3/4 inch, người dùng cần kiểm tra kỹ thông số áp suất để đảm bảo van không bị biến dạng khi hệ thống vận hành ở mức áp cao.

Các loại van bi 3/4 inch phổ biến hiện nay

Tùy vào môi trường lưu chất, bạn nên lựa chọn vật liệu tương thích:

• Van bi đồng 3/4 inch: Lựa chọn hoàn hảo cho hệ thống nước sinh hoạt gia đình, văn phòng nhờ giá thành hợp lý và độ bền tốt trong nước sạch.

• Van bi inox 304: "Ông vua" trong các môi trường công nghiệp nhẹ, chống ăn mòn hiệu quả và độ bền cơ học cao.

• Van bi inox 316: Dành riêng cho các hệ thống hóa chất, hơi nóng hoặc môi trường có tính kiềm, axit nhẹ với khả năng chịu đựng vượt trội.

• Van bi nhựa PVC: Trọng lượng nhẹ, chống ăn mòn hóa chất cực tốt, thường thấy trong các hệ thống xử lý nước thải hoặc hồ bơi.

So sánh van bi 3/4 inch với các loại van khác

Tại sao van bi 3/4 inch lại chiếm ưu thế hơn van cổng hay van bướm trong các hệ thống nhỏ?

• So với van cổng: Van bi đóng mở nhanh hơn, cấu tạo bền hơn, không gây cản trở dòng chảy lớn.

• So với van bướm: Van bi có độ kín cao hơn, ít bị rò rỉ, mặc dù van bướm thường rẻ hơn ở các kích thước rất lớn.

Hệ thống được ưu tiên lắp đặt van bi vì tính chất: tổn thất áp suất cực thấp, vận hành nhẹ nhàng, đơn giản và hầu như không cần bảo dưỡng định kỳ quá phức tạp.

Ứng dụng thực tế của van bi 3/4 inch

Thiết bị này có mặt ở khắp mọi nơi:

• Dân dụng: Lắp đặt sau đồng hồ nước, hệ thống cấp nước cho chung cư, biệt thự.

• Hệ thống máy bơm: Dùng làm van chặn để dễ dàng tháo rời máy bơm khi cần bảo trì.

• HVAC: Kiểm soát dòng nước lạnh trong các bộ Chiller hoặc Cooling tower.

• Công nghiệp: Vận chuyển các dung dịch thực phẩm, dược phẩm hoặc khí nén trong dây chuyền sản xuất.

Việc lắp đặt đúng vị trí sẽ giúp tăng cường khả năng quản lý hệ thống, giúp người vận hành kiểm soát sự cố một cách chủ động.

Những sai lầm thường gặp khi lựa chọn van bi 3/4 inch

Sai lầm trong khâu lựa chọn có thể dẫn đến những hệ quả tốn kém:

• Chọn sai vật liệu: Dùng van đồng cho môi trường hóa chất mạnh dẫn đến oxy hóa nhanh chóng.

• Chọn sai áp suất: Sử dụng van PN10 cho đường ống chịu áp PN25, gây rò rỉ ngay lập tức.

• Mua hàng trôi nổi: Các loại van "giá rẻ" thường có gioăng kém chất lượng, chỉ sau vài tháng vận hành là bắt đầu rò rỉ.

Luôn luôn ưu tiên các thương hiệu uy tín để đảm bảo chất lượng gioăng và thân van đạt chuẩn.

Hướng dẫn lựa chọn van bi 3/4 inch phù hợp

Để đảm bảo hệ thống vận hành lâu dài, hãy tuân thủ 4 bước kiểm tra nhanh:

1. Lưu chất: Xác định là nước, khí hay hóa chất.

2. Áp suất: Kiểm tra áp lực tối đa của hệ thống.

3. Vật liệu: Chọn đồng (nước sạch) hoặc Inox (hóa chất/công nghiệp).

4. Kết nối: Đảm bảo ren van khớp với ren đường ống hiện hữu.

Checklist khi mua:

• Đúng kích thước DN20 (phi 27).

• Đúng áp suất làm việc.

• Đúng vật liệu tương thích với hóa chất lưu thông.

• Sản phẩm có nguồn gốc xuất xứ rõ ràng.

Câu hỏi thường gặp về 3 4 ball valve

3 4 ball valve tương đương DN bao nhiêu?

Tương đương DN20, thường gọi là phi 27.

Van bi 3/4 inch dùng cho ống nào?

Dùng cho ống DN20 có ren tương ứng.

Van bi đồng và inox loại nào tốt hơn?

Inox tốt hơn về độ bền, chống ăn mòn, nhưng đồng là lựa chọn kinh tế cho nước sạch gia đình.

Có thể dùng van bi để điều tiết lưu lượng không?

Có thể dùng để điều tiết tạm thời, nhưng để lâu dài sẽ làm mòn bi, nên dùng van cầu nếu cần điều tiết chính xác.

Bao lâu nên bảo trì?

Kiểm tra định kỳ 6-12 tháng để đảm bảo tay gạt không bị cứng và gioăng vẫn kín.

Kết luận

Câu trả lời chắc chắn là CÓ. Van bi 3/4 inch là giải pháp đóng mở dòng chảy hiệu quả, có độ kín cao, tuổi thọ tốt và phù hợp với hầu hết các hệ thống từ dân dụng đến công nghiệp nhẹ. Việc đầu tư đúng loại vật liệu, đúng áp suất và đúng kiểu kết nối ngay từ đầu không chỉ giúp hệ thống vận hành ổn định mà còn tiết kiệm tối đa chi phí bảo trì, thay thế về lâu dài.
