Backflow prevention device là gì?

Backflow prevention device là gì? Trong các hệ thống cấp nước hiện đại, sự an toàn của nguồn nước không chỉ phụ thuộc vào quy trình xử lý tại nhà máy mà còn nằm ở chính mạng lưới phân phối trong tòa nhà hoặc nhà máy của bạn. Bạn đã bao giờ hình dung nước từ một hệ thống tưới cây nhiễm phân bón, hóa chất từ tháp giải nhiệt, hay nước từ hệ thống PCCC tĩnh lặng lâu ngày đột ngột chảy ngược vào đường ống nước sinh hoạt? Đó chính là hiện tượng chảy ngược (backflow) – một nguy cơ tiềm ẩn gây ô nhiễm nghiêm trọng. Thiết bị chống chảy ngược chính là "chốt chặn" kỹ thuật bắt buộc để ngăn chặn hoàn toàn rủi ro này, đảm bảo sức khỏe người sử dụng và tuân thủ nghiêm ngặt các tiêu chuẩn an toàn cấp nước.

Việc hiểu rõ vai trò và lựa chọn đúng loại thiết bị chống chảy ngược không chỉ là yêu cầu bắt buộc trong thiết kế công trình mà còn là trách nhiệm đạo đức của người quản lý vận hành. Bài viết này sẽ đi sâu vào kiến thức chuyên môn giúp bạn nắm vững về thiết bị này.

Vì sao hệ thống cấp nước cần thiết bị chống chảy ngược?

Hiện tượng chảy ngược (backflow) xảy ra khi hướng dòng chảy trong hệ thống nước bị đảo ngược, khiến các chất ô nhiễm từ các thiết bị hạ nguồn thâm nhập ngược lại hệ thống cấp nước sạch.

Các tình huống thực tế thường gặp dẫn đến nguy cơ này bao gồm:

• Hệ thống tưới cảnh quan: Nước đọng tại các đầu tưới có thể bị hút ngược lại đường ống chính khi áp lực nước giảm.

• Hệ thống công nghiệp: Các hóa chất xử lý trong quy trình sản xuất hoặc từ hệ thống HVAC/Chiller có nguy cơ hòa lẫn vào nước sạch nếu không có thiết bị ngăn chặn.

• Hệ thống PCCC: Nước trong các đường ống chữa cháy thường là nước tĩnh, nếu chảy ngược về nguồn cấp sinh hoạt sẽ gây ô nhiễm do sự phát triển của vi khuẩn hoặc tạp chất rỉ sét.

Hiện tượng này không chỉ gây ô nhiễm mà còn ảnh hưởng trực tiếp đến sức khỏe con người. Đó chính là lý do tại sao thiết bị chống chảy ngược trở thành thiết bị thiết yếu, đóng vai trò bảo vệ sự toàn vẹn của nguồn nước sạch trước mọi sự cố áp lực.

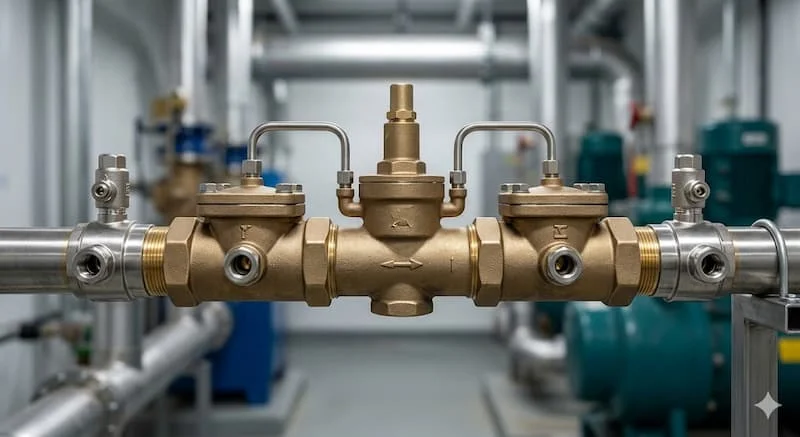

Backflow prevention device là gì?

Backflow prevention device (hay còn gọi là thiết bị chống chảy ngược) là giải pháp cơ khí chuyên dụng được lắp đặt trên hệ thống đường ống, có chức năng ngăn chặn sự hồi lưu của lưu chất đã sử dụng hoặc lưu chất ô nhiễm quay trở lại nguồn cấp nước sạch.

Chức năng chính của thiết bị bao gồm:

• Ngăn chặn tuyệt đối: Đảm bảo dòng chảy chỉ lưu thông theo một hướng duy nhất từ nguồn vào thiết bị.

• Bảo vệ nguồn nước: Cô lập các khu vực có nguy cơ ô nhiễm, ngăn không cho các tác nhân độc hại xâm nhập vào hệ thống chung.

• Tuân thủ quy chuẩn: Đáp ứng các tiêu chuẩn khắt khe về an toàn vệ sinh nước cấp tại các công trình dân dụng và công nghiệp.

Dù là trong hệ thống cấp nước sinh hoạt, nhà máy công nghiệp, hay các tòa nhà cao tầng, thiết bị này là lá chắn quan trọng nhất để duy trì chất lượng nước đạt chuẩn.

Nguyên lý hoạt động của thiết bị chống chảy ngược

Để vận hành hiệu quả, thiết bị phải xử lý được hai cơ chế gây chảy ngược chính là Back Pressure (áp lực ngược) và Back Siphonage (hút ngược).

• Back Pressure: Xảy ra khi áp suất tại phía hạ nguồn (ví dụ: máy bơm công nghiệp, bình chịu áp) cao hơn áp suất phía đầu nguồn, đẩy nước chảy ngược lại.

• Back Siphonage: Xảy ra khi áp suất đầu nguồn giảm đột ngột (do vỡ ống, mất điện trạm bơm, hoặc tiêu thụ nước quá lớn), tạo ra lực chân không hút nước từ hạ nguồn quay ngược về.

Cơ chế hoạt động của thiết bị chống chảy ngược:

1. Van một chiều: Thiết bị sử dụng hệ thống van một chiều hoặc cơ cấu màng ngăn tự động đóng chặt khi dòng chảy có xu hướng đổi chiều.

2. Buồng giảm áp (RPZ): Với các loại thiết bị cao cấp, nếu áp suất không ổn định, buồng giảm áp sẽ chủ động xả nước ra ngoài để tạo khoảng cách vật lý, ngăn chặn hoàn toàn dòng chảy ngược.

3. Duy trì hướng chảy: Thiết bị đảm bảo dòng nước luôn đi theo hướng thiết kế, bảo vệ an toàn cho toàn bộ mạng lưới phía trước.

Cấu tạo của thiết bị chống chảy ngược

Thiết bị chống chảy ngược là một hệ thống tinh vi bao gồm nhiều bộ phận phối hợp nhịp nhàng:

• Thân van: Thường làm từ đồng, gang hoặc inox, đảm bảo khả năng chịu áp lực cao và chống ăn mòn.

• Hệ thống van một chiều: Các lá van bên trong kiểm soát hướng đi của nước, chịu trách nhiệm chính trong việc chặn dòng hồi lưu.

• Buồng giảm áp: Chỉ có trên các thiết bị chuyên dụng như RPZ, nơi nước được xả ra nếu có sự chênh lệch áp suất bất thường.

• Cổng kiểm tra (Test Cocks): Các đầu kết nối nhỏ trên thân van cho phép kỹ sư đo đạc áp suất và kiểm định hoạt động của thiết bị định kỳ mà không cần tháo rời hệ thống.

• Lò xo: Tạo lực đóng van chính xác, đảm bảo độ kín khít khi áp suất ổn định.

Các loại thiết bị chống chảy ngược phổ biến hiện nay

Việc lựa chọn đúng loại thiết bị phụ thuộc vào mức độ rủi ro ô nhiễm tại công trình của bạn:

• Atmospheric Vacuum Breaker (AVB): Cấu tạo đơn giản, giá thành thấp, thường dùng cho các hệ thống tưới quy mô nhỏ.

• Pressure Vacuum Breaker (PVB): Hiệu quả cao trong việc ngăn chặn hiện tượng siphon, thường dùng cho hệ thống cảnh quan thương mại.

• Double Check Valve Assembly (DCVA): Sử dụng hai van một chiều độc lập, phù hợp cho các hệ thống nước thương mại có rủi ro thấp.

• Reduced Pressure Zone Device (RPZ): Mức bảo vệ cao nhất, được khuyến nghị cho bệnh viện, nhà máy hóa chất và thực phẩm – những nơi có rủi ro ô nhiễm độc hại cao.

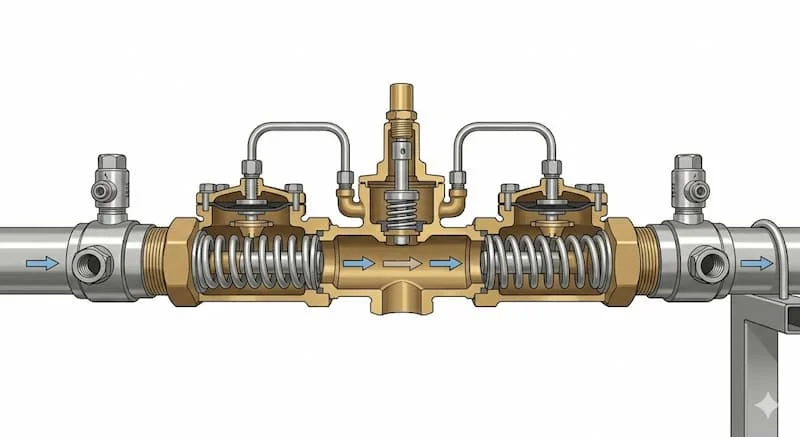

Thông số kỹ thuật cần quan tâm

Khi đặt mua thiết bị chống chảy ngược, bạn cần đối chiếu các thông số sau với hồ sơ thiết kế:

• Kích thước (DN): Đa dạng từ DN15 đến DN200, chọn theo kích thước đường ống hiện có.

• Áp suất làm việc (PN): Cần đảm bảo thiết bị chịu được áp suất vận hành (PN10, PN16, PN25).

• Vật liệu: Phải phù hợp với môi trường lưu chất (nước lạnh, nước nóng, nước hóa chất).

• Tiêu chuẩn sản xuất: Thiết bị đạt các chứng nhận quốc tế như ASSE, AWWA, hoặc UL/FM sẽ đảm bảo độ tin cậy và dễ dàng nghiệm thu công trình.

So sánh RPZ và Double Check Valve

Hai thiết bị này thường bị nhầm lẫn, nhưng chúng có mục đích sử dụng khác nhau:

Nếu hệ thống của bạn có nguy cơ nhiễm hóa chất hoặc vi khuẩn gây bệnh, RPZ luôn là lựa chọn ưu tiên hàng đầu bất chấp giá thành cao hơn.

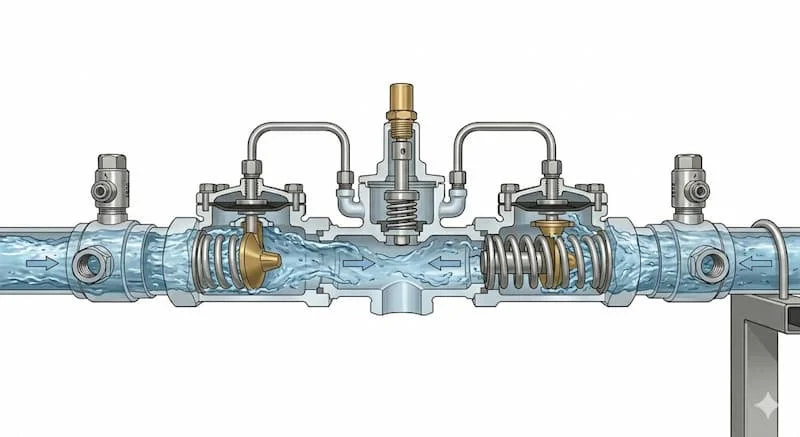

Ứng dụng thực tế và những sai lầm khi lựa chọn

Thiết bị chống chảy ngược xuất hiện trong hầu hết các hạ tầng hiện đại:

• Tòa nhà thương mại: Bảo vệ nước cấp cho tòa văn phòng.

• Hệ thống HVAC/PCCC: Ngăn cách nước trong hệ thống tuần hoàn khỏi mạng lưới nước sạch.

• Nhà máy công nghiệp: Đảm bảo nước trong quy trình sản xuất không nhiễm ngược vào hệ thống chung.

Sai lầm thường gặp:

• Chọn sai loại: Dùng thiết bị DCVA cho môi trường hóa chất nguy hiểm.

• Bỏ qua bảo trì: Thiết bị không được kiểm định định kỳ sẽ bị kẹt van hoặc màng ngăn, mất khả năng bảo vệ.

• Chọn sai kích thước: Gây tổn thất áp suất (pressure drop) quá lớn, làm giảm lưu lượng nước cuối nguồn.

Cách lựa chọn và checklist lắp đặt

Để tối ưu hóa chi phí và đảm bảo an toàn, hãy thực hiện quy trình sau:

1. Phân loại rủi ro: Xác định khu vực có nguy cơ ô nhiễm cao hay thấp.

2. Xác định thông số: Chọn kích thước và áp suất phù hợp với hệ thống đường ống.

3. Lựa chọn thiết bị: Chọn RPZ cho rủi ro cao, DCVA cho rủi ro thấp.

4. Kiểm tra tiêu chuẩn: Ưu tiên các dòng sản phẩm có chứng nhận ASSE hoặc UL.

Checklist nhanh:

• [ ] Thiết bị có phù hợp với mức độ rủi ro ô nhiễm không?

• [ ] Kích thước và áp suất đã đúng với bản vẽ kỹ thuật?

• [ ] Có đủ không gian lắp đặt để bảo trì và kiểm định?

• [ ] Đã lập kế hoạch kiểm định định kỳ hàng năm?

FAQ - Câu hỏi thường gặp

Backflow prevention device là gì?

Đây là thiết bị cơ khí giúp chặn dòng nước chảy ngược, bảo vệ nguồn nước sạch khỏi sự xâm nhập của tạp chất.

Khi nào cần lắp?

Bất cứ nơi nào có nguy cơ nước ô nhiễm (từ hệ thống PCCC, HVAC, hoặc sản xuất) tiếp giáp với đường ống nước sạch.

Có bắt buộc không?

Có, hầu hết các quy định về xây dựng và an toàn cấp nước đều bắt buộc lắp đặt thiết bị này tại điểm đấu nối chính.

Bao lâu nên kiểm tra?

Kiểm định định kỳ ít nhất 1 lần/năm hoặc ngay khi có thay đổi trong hệ thống.

Kết luận

Việc lắp đặt thiết bị chống chảy ngược không chỉ là tuân thủ pháp luật mà là sự bảo vệ thiết thực cho nguồn nước sạch – tài nguyên quý giá nhất của mỗi công trình. Dù bạn đang vận hành một tòa nhà thương mại hay một nhà máy sản xuất, việc đầu tư vào một thiết bị chống chảy ngược chất lượng sẽ ngăn chặn những rủi ro ô nhiễm khó lường, giúp hệ thống vận hành bền vững và an toàn tuyệt đối.
