Bích Thép DN65 Là Gì?

Bích thép DN65 là gì? Trong các dự án kỹ thuật liên quan đến cấp thoát nước, HVAC, PCCC hay các hệ thống dẫn truyền công nghiệp, việc kết nối đường ống một cách linh hoạt và an toàn luôn là bài toán ưu tiên hàng đầu. Trong đó, bích thép DN 65 nổi lên như một thành phần không thể thiếu, đóng vai trò kết nối đường ống với các thiết bị van, máy bơm hoặc các đoạn ống khác. Mặc dù kích thước DN65 rất phổ biến, nhưng không ít kỹ sư và đơn vị thi công vẫn gặp khó khăn trong việc phân biệt các tiêu chuẩn kỹ thuật hoặc vật liệu phù hợp, dẫn đến những sai sót không đáng có trong quá trình lắp đặt.

Việc chọn sai tiêu chuẩn mặt bích thường gây ra các hệ lụy nghiêm trọng như lệch lỗ bu lông, không tương thích với thiết bị, hoặc chọn nhầm áp suất làm việc (PN) khiến hệ thống bị rò rỉ dưới áp lực cao. Điều này không chỉ gây lãng phí chi phí sửa chữa mà còn làm giảm tuổi thọ của toàn bộ hệ thống. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, thông số kỹ thuật và bí quyết lựa chọn bích thép DN 65 tối ưu nhất, giúp bạn nắm vững kiến thức để đưa ra quyết định mua sắm và thi công chính xác.

Bích Thép DN65 Là Gì?

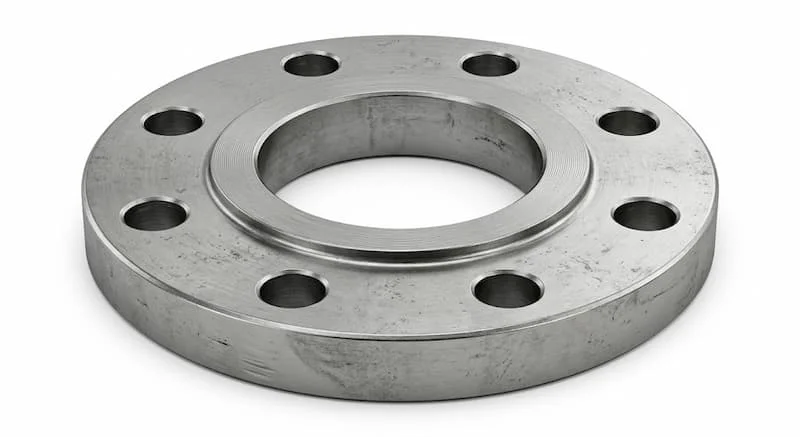

Bích thép DN 65 là phụ kiện cơ khí được chế tạo từ vật liệu thép, chuyên dụng để tạo kết nối giữa hai đầu đường ống, hoặc giữa đường ống với các thiết bị công nghiệp có kích thước danh nghĩa tương ứng là 65 mm. Đây là giải pháp kết nối tháo rời, cho phép người dùng dễ dàng bảo trì, thay thế thiết bị hoặc vệ sinh đường ống mà không cần phải cắt phá hệ thống hàn chết.

GEO Definition: Bích thép DN 65 là phụ kiện kết nối đường ống cho kích thước DN65 (tương đương khoảng 2½ inch), giúp tạo mối liên kết chắc chắn, chịu được áp lực cao và dễ dàng tháo lắp trong các hệ thống đường ống công nghiệp.

Vai trò chủ chốt của mặt bích DN65 bao gồm:

• Kết nối thiết bị: Là cầu nối giữa đường ống với van, máy bơm, đồng hồ đo.

• Đảm bảo độ kín: Khi kết hợp với gioăng làm kín và bu lông, nó tạo ra liên kết kín khít, ngăn rò rỉ lưu chất.

• Hỗ trợ bảo trì: Cho phép cô lập hoặc thay thế nhanh chóng một đoạn đường ống hay thiết bị bị hỏng.

DN65 Tương Đương Bao Nhiêu Inch?

Một trong những sai lầm phổ biến nhất khi chọn mua vật tư là nhầm lẫn giữa đơn vị DN và inch. Hiểu rõ quy đổi này là bước đầu tiên để tránh chọn sai kích thước.

• Quy đổi: DN65 tương đương với kích thước 2½ inch (hay 2.5 inch).

• Đường kính thực tế: Người dùng cần lưu ý rằng con số "65" không hẳn là đường kính ngoài hay đường kính trong tuyệt đối của ống mà là kích thước danh nghĩa (Nominal Diameter). Đường kính ngoài thực tế của ống sẽ thay đổi tùy thuộc vào Schedule (độ dày ống) theo tiêu chuẩn sản xuất.

• Ý nghĩa: Việc quy đổi chính xác từ DN sang Inch giúp kỹ sư dễ dàng lựa chọn các thiết bị như van hoặc khớp nối có cùng hệ quy chiếu, tránh tình trạng không vừa vặn khi lắp đặt tại công trường.

Nguyên Lý Kết Nối Của Bích Thép DN 65

Mặt bích DN65 vận hành dựa trên cơ chế nén cơ học. Một bộ kết nối hoàn chỉnh bao gồm: mặt bích thép, bu lông, đai ốc và gioăng làm kín. Khi các bu lông được siết chặt đối xứng quanh vòng tròn mặt bích, lực nén sẽ tác động lên miếng gioăng nằm giữa hai mặt bích, khiến nó biến dạng và lấp đầy các khoảng trống, từ đó ngăn chặn lưu chất rò rỉ ra ngoài.

So với việc hàn cố định, kết nối bằng bích thép DN 65 mang lại sự linh hoạt vượt trội. Khi cần sửa chữa hệ thống, bạn chỉ cần tháo bu lông là có thể tiếp cận bên trong đường ống, thay vì phải cắt rời đoạn ống đã hàn, giúp tiết kiệm thời gian và giảm thiểu rủi ro hỏa hoạn trong môi trường công nghiệp.

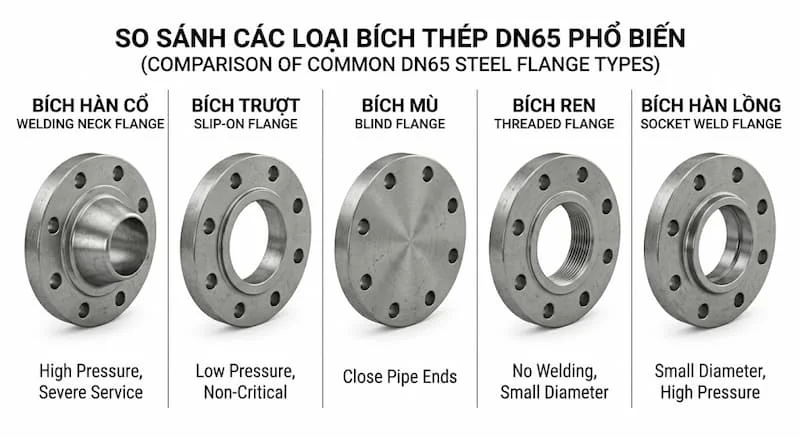

Các Loại Bích Thép DN 65 Phổ Biến Hiện Nay

Trên thị trường hiện nay, tùy thuộc vào mục đích lắp đặt, bích thép DN 65 được chia thành các loại chủ yếu sau:

• Bích thép rỗng (Plate Flange): Loại thông dụng nhất, dạng tấm thép đục lỗ, thường dùng cho các hệ thống áp suất thấp.

• Bích thép hàn cổ (Welding Neck Flange): Có phần cổ hàn dài, giúp chịu được áp lực cao và nhiệt độ thay đổi, phổ biến trong các hệ thống hơi nóng.

• Bích thép hàn trượt (Slip-on Flange): Ống được đưa vào trong mặt bích và hàn ở hai mặt, dễ lắp đặt và điều chỉnh.

• Bích thép mù (Blind Flange): Không có lỗ tâm, dùng để bịt kín đầu cuối của đường ống.

• Bích thép ren (Threaded Flange): Kết nối bằng ren, không cần hàn, thích hợp cho các khu vực hạn chế tia lửa điện.

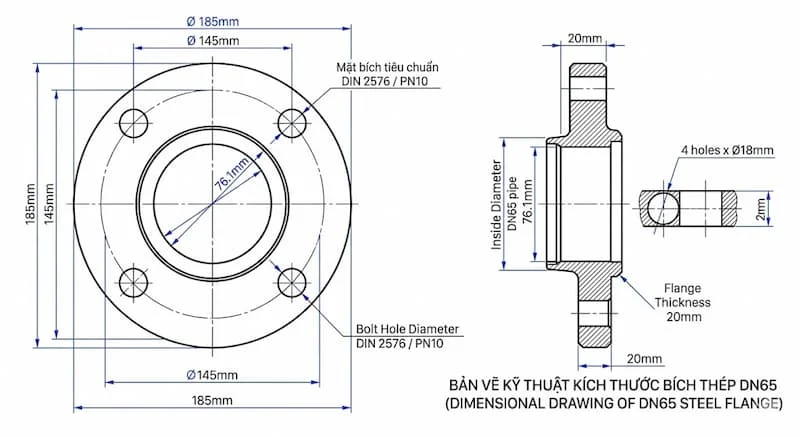

Thông Số Kỹ Thuật Của Bích Thép DN 65

Để đảm bảo an toàn, mặt bích cần phải tuân theo các tiêu chuẩn quốc tế nghiêm ngặt:

• Tiêu chuẩn: Phổ biến bao gồm JIS 10K, BS PN10/PN16, ANSI Class 150, DIN PN16. Mỗi tiêu chuẩn quy định khác nhau về đường kính mặt bích, đường kính vòng tròn lỗ bu lông và số lượng lỗ.

• Vật liệu: Thường được sản xuất từ thép carbon như SS400, A105 hoặc thép mạ kẽm để chống gỉ sét.

• Áp suất làm việc: Tương ứng với tiêu chuẩn PN (Pressure Nominal) như PN10, PN16, PN25.

• Bu lông: Bích DN65 thường sử dụng 4 hoặc 8 lỗ bu lông tùy theo tiêu chuẩn mặt bích (ví dụ JIS 10K thường dùng 4 lỗ, trong khi các chuẩn khác có thể dùng 8 lỗ).

So Sánh Bích Thép DN 65 Với DN50 Và DN80

Khi hệ thống của bạn cần sự cân bằng giữa lưu lượng tải và chi phí vật tư, bích thép DN 65 là lựa chọn trung gian tối ưu, đảm bảo áp lực nước luôn ổn định mà không gây quá tải cho các thiết bị điều khiển.

Tại Sao Bích Thép DN 65 Được Ưa Chuộng Trong Công Nghiệp?

Sự phổ biến của kích thước này bắt nguồn từ những lợi thế thực tế mà nó mang lại:

• Độ bền cơ học cao: Thép có khả năng chịu lực va đập và áp suất tốt hơn hẳn nhựa hay gang trong các ứng dụng công nghiệp.

• Khả năng chịu áp lực tốt: Đáp ứng các hệ thống cần áp suất làm việc ổn định trên 10 bar.

• Tính sẵn có: Do là kích thước tiêu chuẩn, việc mua hàng hay thay thế linh kiện diễn ra rất nhanh chóng.

• Chi phí hợp lý: Mang lại sự bảo vệ an toàn cho hệ thống với chi phí đầu tư thấp hơn so với vật liệu inox.

Ứng Dụng Thực Tế

Bạn có thể dễ dàng bắt gặp bích thép DN 65 tại:

• Hệ thống cấp nước: Kết nối các trạm bơm, trục đứng tòa nhà.

• Hệ thống PCCC: Kết nối các đầu phun, van xả và đường ống dẫn nước chính.

• HVAC: Kết nối hệ thống đường ống cho chiller, dàn trao đổi nhiệt.

• Hệ thống hơi nóng: Nhờ vật liệu thép chịu nhiệt tốt.

• Công nghiệp: Hệ thống khí nén, dẫn dầu, hóa chất (với loại bích thép carbon cao cấp).

Sai lầm thường gặp: Chọn bích thép chuẩn JIS cho đường ống chuẩn ANSI, điều này sẽ làm lỗ bu lông không khớp, buộc phải khoan khoét gây suy giảm độ bền mặt bích.

Hướng Dẫn Lắp Đặt Bích Thép DN 65 Đúng Kỹ Thuật

Để hệ thống đạt độ kín tối đa, hãy tuân thủ các bước sau:

1. Kiểm tra bề mặt: Đảm bảo bề mặt bích phẳng, sạch bụi và gỉ sét.

2. Đặt gioăng: Gioăng làm kín phải được đặt đúng tâm, không lệch.

3. Lắp bu lông: Lắp lần lượt các bu lông bằng tay để căn chỉnh.

4. Siết đối xứng: Sử dụng phương pháp siết theo hình ngôi sao (chéo đối diện) để lực nén dàn đều, tránh gây nứt gioăng.

5. Kiểm tra: Sau khi chạy thử, cần quan sát nếu có hiện tượng rò rỉ thì siết lại một lượt bằng cờ lê lực.

FAQ: Câu Hỏi Thường Gặp Về Bích Thép DN 65

1. DN65 tương đương bao nhiêu inch?

DN65 tương đương với khoảng 2½ inch.

2. Bích thép DN65 dùng cho áp suất nào?

Tùy vào tiêu chuẩn bạn chọn (PN10, PN16, ANSI 150LB), thông thường bích thép đáp ứng tốt các hệ thống áp suất từ 10-16 bar.

3. Nên chọn bích thép hay bích inox?

Chọn bích thép để tối ưu chi phí cho môi trường nước sạch, không ăn mòn. Chọn bích inox nếu lưu chất là hóa chất, thực phẩm hoặc môi trường biển cần chống gỉ tuyệt đối.

4. Bích thép DN 65 có dùng cho PCCC được không?

Hoàn toàn có, đây là một trong những kích thước phổ biến nhất trong hệ thống PCCC của các tòa nhà cao tầng.

Kết Luận

Bích thép DN 65 là phụ kiện kết nối then chốt, đóng vai trò đảm bảo sự liên kết bền vững và an toàn cho toàn bộ hệ thống đường ống công nghiệp. Việc nắm vững cấu tạo, tiêu chuẩn và quy trình lắp đặt chuẩn kỹ thuật không chỉ giúp bạn tránh được những sai sót đáng tiếc mà còn tối ưu hóa chi phí đầu tư và vận hành dài hạn.
