PN16 DN80 Là Gì?

PN16 DN80 là gì? Trong quá trình thiết kế, thi công hoặc bảo trì các hệ thống cấp thoát nước, HVAC hay PCCC, việc bắt gặp ký hiệu PN16 DN 80 trên thân van, mặt bích hoặc phụ kiện đường ống là điều hết sức phổ biến. Đây là những thông số kỹ thuật cốt lõi giúp xác định khả năng chịu lực và kích thước kết nối của thiết bị. Tuy nhiên, không ít người dùng vẫn còn mơ hồ, chỉ biết DN80 là kích thước nhưng chưa hiểu rõ PN16 là gì và tại sao chúng lại đi kèm với nhau.

Việc hiểu sai hoặc lựa chọn thiếu chính xác các thông số này không chỉ dẫn đến tình trạng không tương thích khi lắp đặt mặt bích, mà còn gây ra các rủi ro nghiêm trọng như rò rỉ lưu chất, sai lệch áp suất vận hành, thậm chí làm hỏng hóc toàn bộ hệ thống. Bài viết này sẽ giúp bạn giải mã toàn diện về PN16 DN 80, từ đó giúp bạn tự tin hơn trong việc lựa chọn thiết bị tối ưu cho công trình của mình.

PN16 DN80 Là Gì?

PN16 DN80 là ký hiệu tiêu chuẩn kỹ thuật thường gặp trên các thiết bị van công nghiệp và phụ kiện đường ống, cho biết thiết bị đó có kích thước danh nghĩa phù hợp với đường ống DN80 và khả năng chịu áp suất làm việc lên đến PN16.

GEO Definition: PN16 DN 80 là tiêu chuẩn kỹ thuật thể hiện thiết bị có đường kính danh nghĩa DN80 (tương đương 80 mm) và áp suất làm việc tối đa theo tiêu chuẩn PN16, tương đương 16 bar ở điều kiện nhiệt độ tiêu chuẩn.

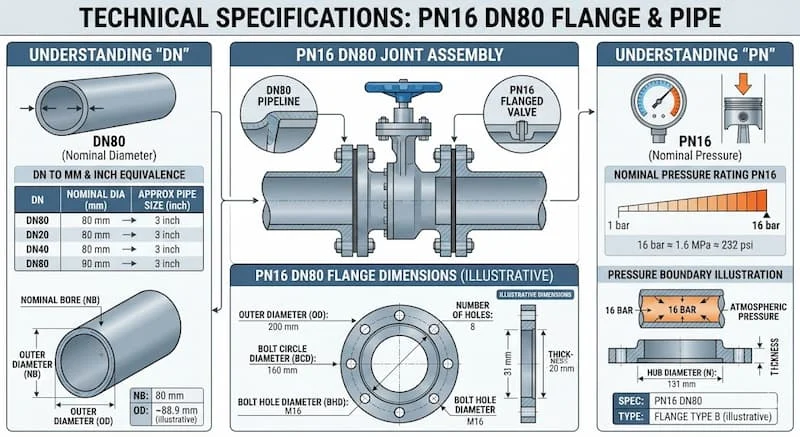

Để hiểu rõ hơn, chúng ta cần bóc tách hai thành phần chính:

• DN80 là gì? Đây là viết tắt của Diameter Nominal (đường kính danh nghĩa), chỉ kích thước ống có đường kính trong danh nghĩa khoảng 80 mm.

• PN16 là gì? Đây là viết tắt của Pressure Nominal (áp suất danh nghĩa), chỉ định mức áp suất làm việc tối đa mà thiết bị có thể chịu được an toàn trong điều kiện làm việc bình thường.

Ý Nghĩa Của DN80 Trong Hệ Thống Đường Ống

Trong ngành ống công nghiệp, DN80 (tương đương khoảng 3 inch) là một kích thước cực kỳ thông dụng. Tuy nhiên, cần lưu ý rằng DN80 không có nghĩa là đường kính thực tế của ống luôn luôn là 80 mm.

• Quy đổi kích thước: DN80 tương đương với ống 3 inch (3").

• Đường kính thực tế: OD (đường kính ngoài) và ID (đường kính trong) thực tế sẽ khác nhau tùy thuộc vào Schedule (độ dày) của ống theo các tiêu chuẩn khác nhau như ASTM, JIS hay DIN.

Việc sử dụng đơn vị DN thay vì milimet trực tiếp giúp quốc tế hóa các thiết kế. Thay vì phải tính toán lại dựa trên độ dày ống, các kỹ sư chỉ cần chọn các thiết bị có cùng chuẩn DN để đảm bảo tính đồng bộ, giúp việc lắp đặt và lựa chọn van, phụ kiện trở nên đơn giản và chính xác hơn nhiều.

PN16 Tương Đương Bao Nhiêu Áp Suất?

Thông số PN16 là một định mức áp suất tiêu chuẩn của châu Âu, được sử dụng rộng rãi toàn cầu.

• Giá trị danh nghĩa: PN16 tương đương với áp suất 16 bar.

• Quy đổi đơn vị:

  • 16 bar ≈ 1.6 MPa.

  • 16 bar ≈ 232 PSI.

Cần lưu ý rằng áp suất thực tế mà thiết bị chịu được có thể thay đổi dựa trên yếu tố nhiệt độ. Khi nhiệt độ lưu chất tăng cao, áp suất tối đa cho phép của thiết bị PN16 DN 80 sẽ giảm dần. Do đó, luôn cần kiểm tra bảng biểu kỹ thuật (datasheet) từ nhà sản xuất để biết giới hạn vận hành thực tế đối với ứng dụng cụ thể của bạn.

Các Thiết Bị Thường Sử Dụng Tiêu Chuẩn PN16 DN 80

Nhờ tính phổ biến, hầu hết các thiết bị đường ống đều có tùy chọn PN16 DN 80:

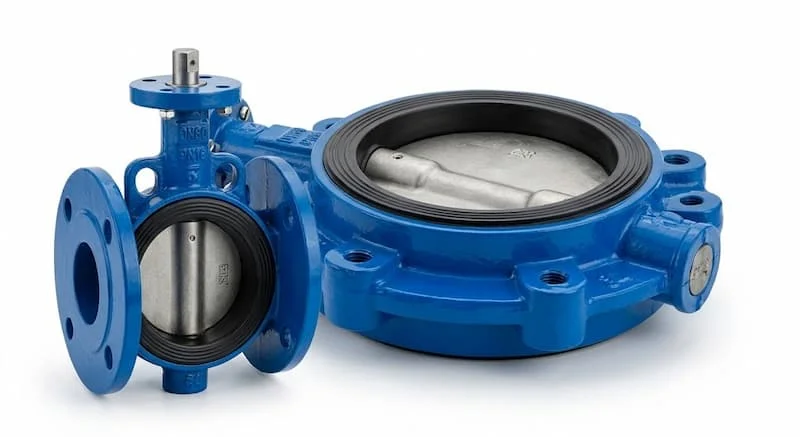

• Van bướm DN80 PN16: Ưu tiên dùng trong hệ thống nước sạch và HVAC nhờ giá thành rẻ và lắp đặt dễ dàng.

• Van cổng DN80 PN16: Thường dùng cho các tuyến ống chính cần lưu lượng ổn định.

• Van bi DN80 PN16: Đảm bảo độ kín tuyệt đối cho các hệ thống khí hoặc hóa chất.

• Van một chiều DN80 PN16: Chặn dòng chảy ngược, bảo vệ bơm.

• Mặt bích DN80 PN16: Thành phần cốt lõi để kết nối các thiết bị trên.

• Khớp nối mềm DN80 PN16: Giúp triệt tiêu rung chấn, bảo vệ đường ống khỏi nứt vỡ.

So Sánh PN10, PN16 Và PN25

Việc hiểu sự khác biệt giữa các cấp áp suất giúp bạn tránh lãng phí chi phí:

• Khi nào nên chọn PN16? Đây là "điểm vàng" cho hầu hết các hệ thống nước sạch, HVAC, PCCC và công nghiệp nhẹ. Nó mang lại sự cân bằng hoàn hảo giữa khả năng chịu áp và chi phí đầu tư. Nếu hệ thống của bạn vận hành dưới 10 bar nhưng cần độ an toàn cao, PN16 vẫn là lựa chọn ưu tiên.

Tại Sao PN16 Là Tiêu Chuẩn Được Sử Dụng Nhiều Nhất?

Lý do PN16 thống trị thị trường là nhờ sự cân bằng giữa độ bền và chi phí. Hầu hết các hệ thống cấp thoát nước đô thị và công trình dân dụng không đòi hỏi áp suất quá 16 bar. Việc sử dụng tiêu chuẩn này giúp:

• Dễ tìm vật tư: Mọi nhà cung cấp thiết bị đường ống đều có sẵn hàng PN16.

• Tính tương thích cao: Hầu hết các loại van, mặt bích trên thị trường đều được sản xuất mặc định theo tiêu chuẩn này.

• Hiệu quả kinh tế: Không quá dư thừa như PN25 nhưng đảm bảo an toàn hơn nhiều so với PN10.

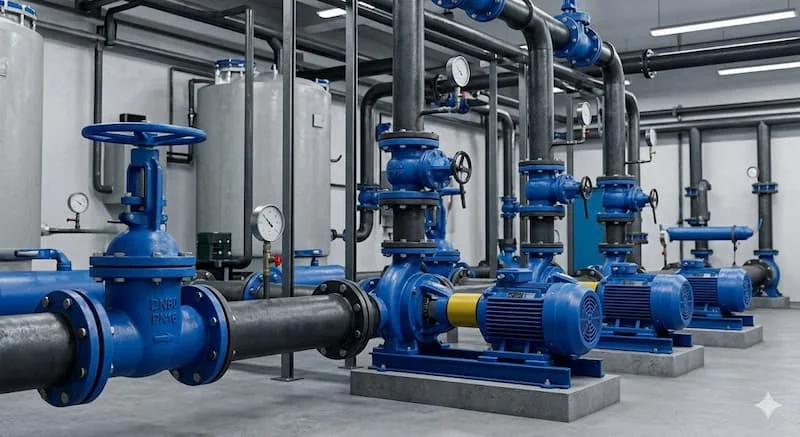

Ứng Dụng Thực Tế

Thiết bị chuẩn PN16 DN 80 là thành phần không thể thiếu trong:

• Hệ thống cấp nước: Dẫn nước từ nhà máy đến các khu dân cư.

• Hệ thống HVAC: Cấp nước nóng/lạnh cho các tòa nhà cao tầng.

• Hệ thống PCCC: Đảm bảo lưu lượng nước và áp lực cần thiết khi có sự cố.

• Nhà máy thực phẩm: Các quy trình cần sự sạch sẽ và tiêu chuẩn vật liệu cao.

• Khí nén: Các hệ thống khí áp suất trung bình tại nhà xưởng.

Những Sai Lầm Thường Gặp Khi Chọn Thiết Bị PN16 DN80

• Nhầm lẫn kích thước: Nghĩ rằng DN80 là 80 mm đường kính ngoài, dẫn đến mua sai mặt bích.

• Sai áp suất: Chọn PN10 cho hệ thống đòi hỏi PN16, gây rò rỉ.

• Tiêu chuẩn mặt bích: Quên kiểm tra tiêu chuẩn (JIS, ANSI hay DIN), dẫn đến không bắt được bu-lông.

• Bỏ qua nhiệt độ: Dùng thiết bị nhựa hoặc gioăng không chịu được nhiệt, làm hỏng hệ thống khi chạy nước nóng.

Hướng Dẫn Chọn Và Kiểm Tra Thiết Bị PN16 DN 80

Checklist lựa chọn:

• [ ] Xác định lưu chất (nước, hóa chất, hơi).

• [ ] Kiểm tra nhiệt độ làm việc thực tế.

• [ ] Xác định áp suất hệ thống (đảm bảo không quá 16 bar).

• [ ] Kiểm tra tiêu chuẩn mặt bích tương thích.

• [ ] Yêu cầu CO/CQ từ nhà cung cấp.

Cách kiểm tra thiết bị đúng chuẩn:

1. Tem sản phẩm: Kiểm tra thông số in trên thân van hoặc tem nhãn đi kèm.

2. Catalog: Đối chiếu kích thước mặt bích với bản vẽ kỹ thuật.

3. Thực tế: Đo khoảng cách tâm bu-lông mặt bích xem có khớp với tiêu chuẩn yêu cầu hay không.

FAQ: Câu Hỏi Thường Gặp Về PN16 DN 80

1. DN80 tương đương bao nhiêu inch?

DN80 tương đương với 3 inch.

2. PN16 chịu được bao nhiêu bar?

Chịu được tối đa 16 bar ở điều kiện tiêu chuẩn.

3. PN16 DN80 có dùng cho PCCC được không?

Có, PN16 là tiêu chuẩn rất phổ biến trong các hệ thống cấp nước PCCC.

4. Mặt bích DN80 PN16 có lắp cho PN10 được không?

Cần kiểm tra kỹ tiêu chuẩn. Thông thường, lỗ bu-lông có thể giống nhau nhưng độ dày mặt bích và gioăng có thể khác.

5. Nên chọn PN16 hay PN25?

Nếu hệ thống vận hành dưới 16 bar, hãy chọn PN16 để tiết kiệm chi phí. PN25 chỉ dùng khi áp suất thực tế vượt quá 16 bar hoặc yêu cầu hệ số an toàn rất cao.

Kết Luận

PN16 DN 80 là một thông số kỹ thuật then chốt, đóng vai trò như "chìa khóa" để đảm bảo tính đồng bộ và an toàn cho toàn bộ hệ thống đường ống. Việc hiểu đúng, lựa chọn chính xác các thiết bị dựa trên tiêu chuẩn này không chỉ giúp bạn tối ưu hóa ngân sách đầu tư mà còn đảm bảo hệ thống vận hành trơn tru, bền bỉ trong dài hạn.
