BUTT WELD FITTINGS

PHỤ KIỆN HÀN ĐƯỜNG ỐNG INOX CÔNG NGHIỆP (2)

ANSI BUTT WELD FITTINGS

HT-10004

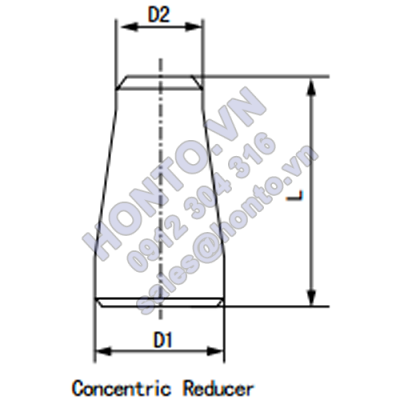

Concentric Reducer

HT-10005

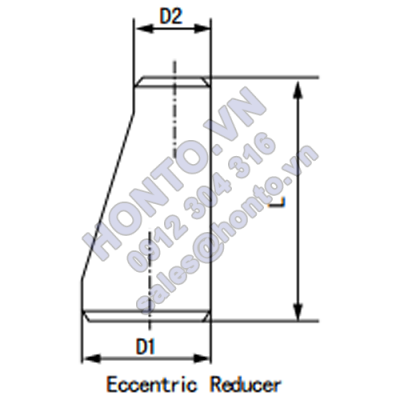

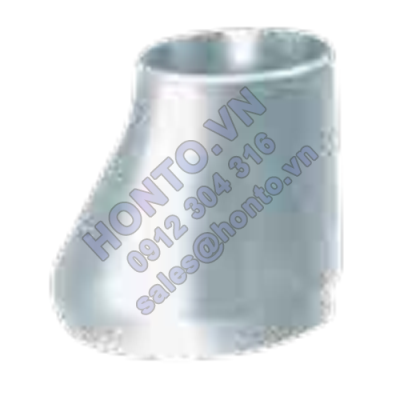

Eccentric Reducer

ASME/ANSI B16

Dimensions of Concentric & Eccentric Reducers

ASME/ANSI B16.9

Dimensions of Concentric & Eccentric Reducers

Normina

Pipe Size

DN

Outside Diameter

at

Bevel



End

to

end

D1×D2

L

3/4×1/2

3/4×3/8

26.7×21.3

26.7×17.1

3.81

1×3/4

1×1/2

33.4×26.7

33.4×21.3

50.8

1-1/4×1

1-1/4×3/4

1-1/4×1/2

42.2×33.4

42.2×26.7

42.2×21.3

50.8

1-1/2×1-1/4

1-1/2×1

1-1/2×3/4

1-1/2×1/2

48.3×42.2

48.3×33.4

48.3×26.7

48.3×21.3

63.5

2×1-1/2

2-1/2×1-1/4

2×1

2×3/4

60.3×48.3

60.3×42.2

60.3×33.4

60.3×26.7

76.2

2-1/2×2

2-1/2×1-1/2

2-1/2×1-1/4

2-1/2×1

73.0×60.3

73.0×48.3

73.0×42.2

73.0×33.4

88.9

3×2-1/2

3×2

3×1-1/2

3×1-1/4

88.9×73.0

88.9×60.3

88.9×48.3

88.9×42.2

88.9

3-1/2×3

3-1/2×2-1/2

3-1/2×2

3-1/2×1-1/2

3-1/2×1-1/4

101.6×88.9

101.6×73.0

101.6×60.3

101.6×48.3

101.6×42.2

101.6

4×3-1/2

4×3

114.3×101.6

114.3×88.9

101.6

Norminal

Pipe Size

DN

Outside

Diameter at

Bevel

End

to

end

D1×D2

L

4×2-1/2

4×2

4×1-1/2

114.3×73.0

114.3×60.3

114.3×48.3

101.6

5×4

5×3-1/2

5×3

5×2-1/2

5×2

141.3×114.3

141.3×101.6

141.3×88.9

141.3×73.0

141.3×60.3

127.0

6×5

6×4

6×3-1/2

6×3

6×2-1/2

168.3×141.3

168.3×114.3

168.3×101.6

168.3×88.9

168.3×73.0

139.7

8×6

8×5

8×4

8×3-1/2

219.1×168.3

219.1×141.3

219.1×114.3

219.1×101.6

152.4

10×8

10×6

10×5

10×4

273.1×219.1

273.1×168.3

273.1×141.3

273.1×114.3

177.8

12×10

12×8

12×6

12×5

323.9×273.1

323.9×219.1

323.9×168.3

323.9×141.3

203.2

14×12

14×10

14×8

14×6



355.6×323.9

355.6×273.1

355.6×219.1

355.6×168.3

330.2

16×14

406.4×355.6

355.6



Norminal

Pipe Size

DN(in)

Outside

Diameter

at Bevel

End to

end

D1×D2

E

16×12

16×10

16×8

406.4×323.9

406.4×273.1

406.4×219.1

355.6

18×16

18×14

18×12

18×10

457.2×406.4

457.2×255.6

457.2×323.9

457.2×273.1

381.0

20×18

20×16

20×14

20×12

508.0×457.2

508.0×406.4

508.0×355.6

508.0×323.9

508.0

22×20

22×18

22×16

22×14

558.8×508.0

558.8×157.2

558.8×406.4

558.8×355.6

508.0

24×22

24×20

24×18

24×16

609.6×558.8

609.6×508.0

609.6×457.2

609.6×406.4

508.0

26×24

26×22

26×20

26×18



660.4×609.6

660.4×558.8

660.4×508.8

660.4×457.2





609.6

28×26

28×24

28×20

28×18

711.2×660.4

711.2×609.6

711.2×508.0

711.2×457.2

609.6

30×28

30×26

30×24

30×20

762.0×711.2

762.0×660.4

762.0×609.6

762.0×508.0

609.6

32×30

32×28

32×26

32×24

812.8×762.0

812.8×711.2

812.8×660.4

812.8×609.6

609.6

34×32

34×30

863.6×812.8

863.6×762.0

609.6

Norminal

Pipe Size

DN(in)

Outside Diameter

at Bevel

End to

end

D ×D

L

34×26

34×24

863.6×660.4

863.6×609.6

609.6

36×34

36×32

36×30

36×36

36×24

914.4×863.6

914.4×812.8

914.4×762.0

914.4×660.4

914.4×609.6

609.6

38×36

38×24

38×32

38×30

38×28

38×26

965.2×914.4

965.2×863.6

965.2×812.8

965.2×762.0

765.2×711.2

965.2×660.4

609.6

40×38

40×36

40×34

40×32

40×30

1016.0×965.2

1016.0×914.4

1016.0×863.6

1016.0×812.8

1016.0×762.0

609.6

42×40

40×38

42×36

42×34

42×32

42×30

1066.8×1016.0

1066.8×965.2

1066.8×914.4

1066.8×863.6

1066.8×812.8

1066.8×762.0

609.6

44×42

44×40

44×38

44×36

1117.6×1066.8

1117.6×1016.0

1117.6×965.2

1117.6×914.4

609.6

46×44

46×42

46×40

46×38

1168.4×1117.6

1168.4×1066.8

1168.4×1016.0

1168.4×965.2

711.2

48×46

48×44

48×42

48×40

1219.2×1168.4

1219.2×1117.6

1219.2×1066.8

1219.2×1016.0

711.2
