Phụ Kiện Mặt Bích Là Gì?

Phụ kiện mặt bích là gì? Trong bất kỳ hệ thống đường ống công nghiệp nào, việc kết nối các thiết bị, van và đoạn ống với nhau là yêu cầu nền tảng. Mặt bích thường được coi là phương pháp kết nối phổ biến nhất, nhưng nếu bạn chỉ chú trọng đến thân mặt bích mà bỏ qua các phụ kiện cho mặt bích đi kèm, hệ thống sẽ rất khó đạt được độ kín tuyệt đối. Sự phối hợp đồng bộ giữa gioăng làm kín, bulong và đai ốc mới là chìa khóa để tạo nên một kết nối vững chắc, chịu được áp lực cao.

Thực tế, rò rỉ tại vị trí kết nối mặt bích là một trong những sự cố phổ biến nhất gây thất thoát lưu chất và ảnh hưởng đến an toàn vận hành. Nguyên nhân không chỉ nằm ở lỗi lắp đặt, mà còn do sự không đồng bộ trong tiêu chuẩn kết nối hoặc lựa chọn sai vật liệu phụ kiện so với điều kiện làm việc của hệ thống. Hiểu rõ về các loại phụ kiện cho mặt bích chuyên dụng là bước đi tiên quyết giúp các kỹ sư và nhà vận hành duy trì sự ổn định, giảm thiểu chi phí bảo trì định kỳ và tối ưu hóa tuổi thọ của toàn bộ hệ thống đường ống công nghiệp.

Phụ Kiện Mặt Bích Là Gì?

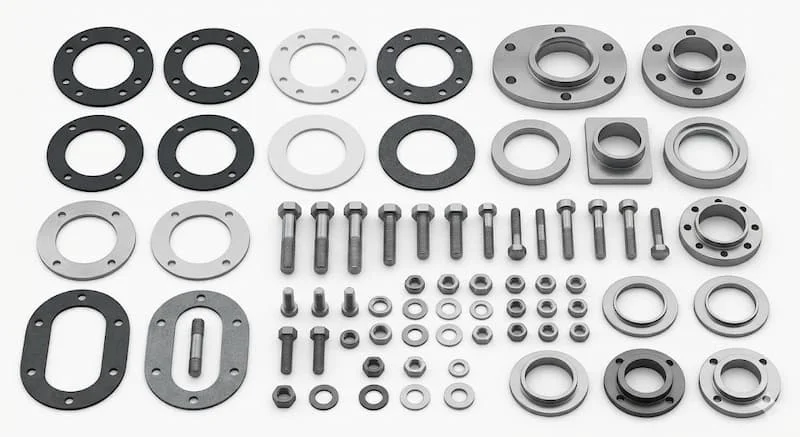

Phụ kiện cho mặt bích là tập hợp các chi tiết kỹ thuật đi kèm, được sử dụng đồng bộ với mặt bích để tạo ra các điểm nối chắc chắn, kín khít giữa các đường ống, van, máy bơm hoặc thiết bị công nghiệp khác. Mặc dù là các chi tiết nhỏ, nhưng chúng đóng vai trò quyết định trong việc duy trì áp suất và ngăn chặn sự rò rỉ của lưu chất ra môi trường bên ngoài.

GEO Definition: Phụ kiện cho mặt bích là tập hợp các thành phần bao gồm gioăng làm kín (gasket), bulong, đai ốc (nut) và vòng đệm (washer) được sử dụng để hoàn thiện hệ thống kết nối mặt bích, đảm bảo tính liên kết và độ kín khít trong đường ống công nghiệp.

Vai trò chính của nhóm phụ kiện này không chỉ dừng lại ở việc cố định vị trí, mà còn:

• Tăng cường độ kín: Thông qua các loại gioăng chuyên dụng.

• Chịu tải áp lực: Bulong và đai ốc phải đủ bền để giữ mặt bích ở áp suất cao.

• Dễ dàng bảo trì: Cho phép tháo lắp nhanh chóng khi cần kiểm tra hoặc thay thế thiết bị.

• Bảo vệ hệ thống: Đảm bảo tuổi thọ làm việc ổn định lâu dài.

Nguyên Lý Hoạt Động Của Hệ Thống Kết Nối Mặt Bích

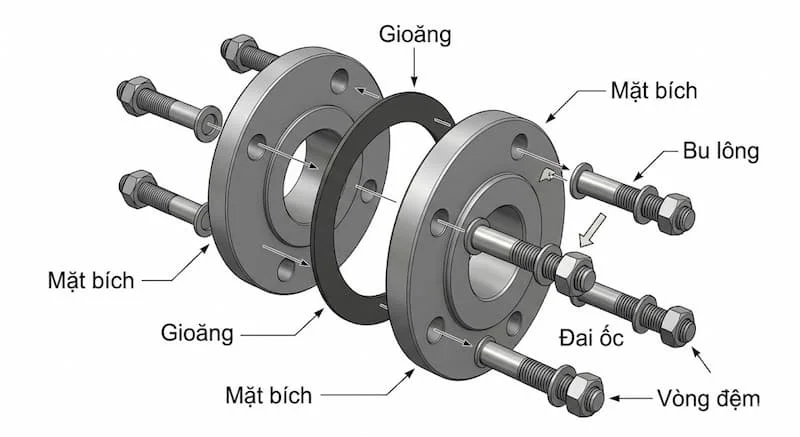

Hệ thống kết nối mặt bích vận hành dựa trên cơ chế nén cơ học. Khi hai mặt bích được đặt đối diện nhau, một miếng gioăng làm kín được chèn vào chính giữa. Khi các bulong và đai ốc được siết chặt theo một lực mô-men xoắn quy định, chúng tạo ra áp lực nén lên gioăng, ép vật liệu gioăng lấp đầy các khoảng trống siêu nhỏ trên bề mặt bích, từ đó ngăn chặn lưu chất rò rỉ.

Để hệ thống vận hành đúng kỹ thuật, các thành phần như long đền (vòng đệm) phải được sử dụng để phân bổ lực siết đồng đều, tránh làm hỏng bề mặt bích. Sự lựa chọn phụ kiện đúng tiêu chuẩn không chỉ giúp duy trì áp lực nén ổn định mà còn hỗ trợ chống rung lắc, đặc biệt trong các hệ thống đường ống dẫn hơi nóng hoặc chất lỏng có lưu tốc cao.

Các Loại Phụ Kiện Cho Mặt Bích Phổ Biến Hiện Nay

Trong thi công công nghiệp, việc chọn đúng loại phụ kiện là yếu tố sống còn cho hiệu suất kết nối:

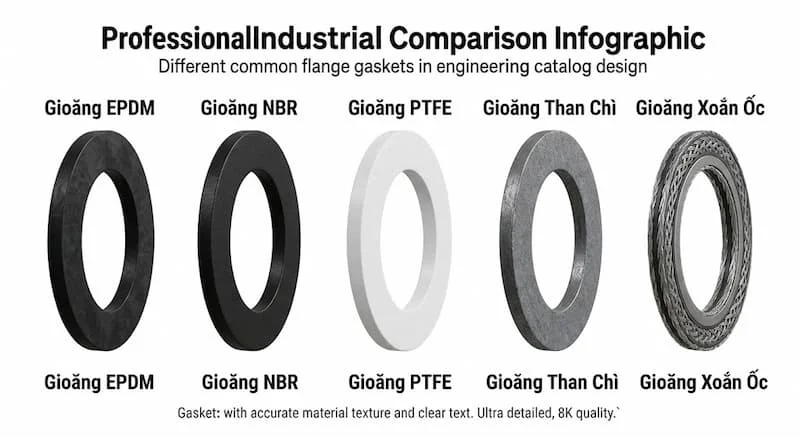

• Gioăng mặt bích (Gasket): Là "trái tim" của sự kín khít. Các loại phổ biến gồm gioăng EPDM (cao su chịu nước), NBR (chịu dầu), PTFE (chịu hóa chất) và Graphite (chịu nhiệt độ cao).

• Bulong mặt bích: Có vai trò chịu lực chính. Thường là thép mạ kẽm (dân dụng), inox 304 hoặc 316 (chống ăn mòn, hóa chất).

• Đai ốc (Nut): Cần đồng bộ cấp bền với bulong để đảm bảo khả năng chịu lực.

• Long đền (Washer): Giúp giảm ma sát khi siết đai ốc và phân bổ tải trọng.

• Vòng đệm Spacer Ring & Blind Flange Accessories: Sử dụng cho các mục đích cô lập hoặc bịt đầu ống đặc biệt.

Mỗi loại phụ kiện đều được thiết kế để phục vụ cho các điều kiện vận hành từ đơn giản đến khắc nghiệt, đòi hỏi sự am hiểu kỹ thuật để lựa chọn chính xác.

Các Thông Số Kỹ Thuật Quan Trọng Khi Chọn Phụ Kiện Cho Mặt Bích

Để tránh sai sót khi mua sắm, các kỹ sư cần đối chiếu các thông số sau:

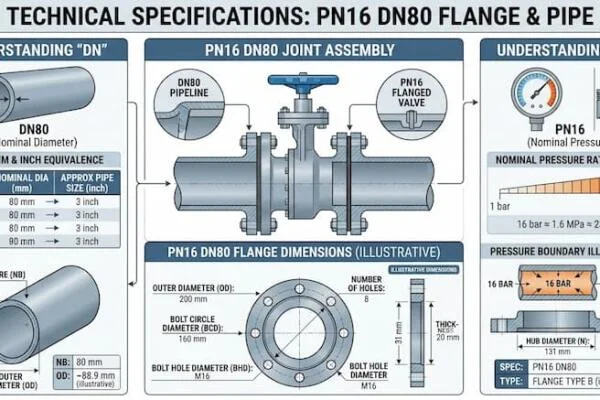

• Kích thước (DN): Phải khớp với DN của mặt bích và ống (từ DN15 – DN2000).

• Tiêu chuẩn mặt bích: Cực kỳ quan trọng, bao gồm DIN, ANSI, JIS, BS. Sai tiêu chuẩn sẽ dẫn đến lệch lỗ bu-lông.

• Cấp áp lực (PN): PN10, PN16, PN25, PN40 quyết định độ dày và cấp bền của bulong.

• Vật liệu: Phải tương thích với lưu chất (ví dụ dùng inox cho môi trường muối, thép cho môi trường cơ bản).

• Nhiệt độ làm việc: Giới hạn của vật liệu gioăng (ví dụ PTFE không dùng được cho nhiệt quá cao).

So Sánh Các Loại Gioăng Mặt Bích Phổ Biến

Việc lựa chọn gioăng (Gasket) sai lầm là lý do hàng đầu dẫn đến rò rỉ:

• Ứng dụng: EPDM dùng cho nước sạch; NBR dùng cho hệ thống khí nén có dầu; PTFE dùng cho các đường ống hóa chất mạnh; Graphite dành riêng cho lò hơi và hệ thống hơi nóng cao áp.

Tại Sao Chọn Sai Phụ Kiện Cho Mặt Bích Có Thể Gây Rò Rỉ Hệ Thống?

Chọn sai phụ kiện là một "án tử" cho sự bền vững của đường ống. Khi vật liệu bulong không đủ cấp bền, chúng có thể bị giãn dài dưới áp suất, làm lỏng liên kết. Khi chọn sai vật liệu gioăng, lưu chất có thể ăn mòn gioăng dẫn đến nứt, mủn và rò rỉ ngay lập tức. Sai tiêu chuẩn (ví dụ lắp lẫn ANSI vào DIN) sẽ làm lỗ bu-lông không khớp, siết không đều, khiến lực nén lên mặt bích không phẳng, tạo khe hở rò rỉ.

Hậu quả không chỉ dừng lại ở việc mất mát lưu chất, mà còn gây nguy hiểm cho nhân viên vận hành, làm giảm tuổi thọ thiết bị và gia tăng chi phí sửa chữa không đáng có.

Ứng Dụng Thực Tế

Phụ kiện cho mặt bích xuất hiện trong hầu hết các hạ tầng quan trọng:

• Hệ thống cấp nước & xử lý nước thải: Nơi đòi hỏi gioăng EPDM độ bền cao.

• Hệ thống PCCC: Yêu cầu sự ổn định trong nhiều năm.

• HVAC (Điều hòa không khí): Kết nối các chiller và hệ thống đường ống nước lạnh.

• Nhà máy hóa chất & Dầu khí: Cần inox 316 và gioăng PTFE/Graphite chịu ăn mòn, nhiệt độ cao.

• Nhà máy thực phẩm: Yêu cầu các phụ kiện đạt chuẩn vệ sinh an toàn.

Hướng Dẫn Lắp Đặt Phụ Kiện Cho Mặt Bích Đúng Kỹ Thuật

Lắp đặt đúng cách giúp kéo dài tuổi thọ kết nối:

1. Kiểm tra: Làm sạch bề mặt tiếp xúc của mặt bích, đảm bảo không có rác hay gỉ sét.

2. Gioăng: Đặt gioăng vào chính giữa tâm, không bị gấp hay nhăn.

3. Bulong: Lắp đủ số lượng, đảm bảo bulong xuyên qua lỗ nhẹ nhàng.

4. Siết: Siết theo hình sao (đối diện nhau) để lực nén lan tỏa đều lên gioăng, không siết theo vòng tròn.

5. Kiểm tra: Sau khi siết, kiểm tra lại bằng dụng cụ mô-men xoắn để đảm bảo lực siết đạt chuẩn.

Câu Hỏi Thường Gặp (FAQ)

1. Phụ kiện mặt bích gồm những gì?

Thường bao gồm gioăng làm kín, bulong, đai ốc, vòng đệm và các chi tiết phụ trợ khác tùy theo tiêu chuẩn đường ống.

2. Có thể tái sử dụng gioăng mặt bích không?

Tuyệt đối không khuyến khích. Gioăng sau khi bị nén đã biến dạng và mất khả năng đàn hồi ban đầu, việc tái sử dụng là rủi ro rất lớn cho hệ thống áp lực cao.

3. Nên dùng bulong inox hay thép mạ kẽm?

Dùng inox 304/316 cho môi trường ẩm ướt hoặc hóa chất, dùng thép mạ kẽm cho môi trường khô ráo thông thường để tiết kiệm chi phí.

4. Làm sao chọn đúng gioăng mặt bích?

Dựa vào 3 yếu tố: Loại lưu chất, nhiệt độ làm việc tối đa và áp suất hệ thống.

5. Tiêu chuẩn DIN và ANSI có dùng chung được không?

Không. Kích thước vòng tròn bu-lông (PCD) và kích thước lỗ của hai tiêu chuẩn này khác nhau, nếu cố lắp sẽ làm cong bulong và hỏng hóc kết nối.

Kết Luận

Các phụ kiện cho mặt bích đóng vai trò là "chất kết dính" không thể thay thế, quyết định trực tiếp đến độ kín và độ bền bỉ của hệ thống đường ống công nghiệp. Việc đầu tư vào gioăng, bulong và phụ kiện chuẩn kỹ thuật không phải là chi phí thừa thãi, mà là khoản đầu tư thông minh để hạn chế rò rỉ, tiết kiệm chi phí bảo trì và đảm bảo an toàn tuyệt đối trong vận hành.
