Cút chữ thập là gì?

Cút chữ thập là gì? Trong quá trình thiết kế và thi công hệ thống đường ống công nghiệp hay dân dụng, bài toán phân phối dòng chảy luôn khiến các kỹ sư phải cân nhắc kỹ lưỡng. Chắc hẳn bạn đã từng rơi vào tình huống cần chia dòng nước hoặc khí ra nhiều hướng cùng lúc nhưng lại bối rối không biết nên kết hợp nhiều tê (Tee) hay sử dụng một phụ kiện tích hợp duy nhất.

Việc chọn sai phụ kiện không chỉ làm hệ thống trở nên cồng kềnh, khó bảo trì mà còn dẫn đến những hệ lụy nghiêm trọng như sụt giảm áp suất đột ngột, rò rỉ tại các mối nối phức tạp. Cút nối chữ thập (hay còn gọi là tê bốn hướng) chính là giải pháp đặc biệt được sinh ra để xử lý các điểm giao cắt đa hướng, nhưng không phải ai cũng hiểu rõ cách vận hành và lựa chọn loại vật liệu phù hợp. Bài viết này sẽ giúp bạn đi sâu vào kỹ thuật, so sánh trực quan và hướng dẫn cách chọn đúng loại cút nối chữ thập tối ưu cho hệ thống của mình.

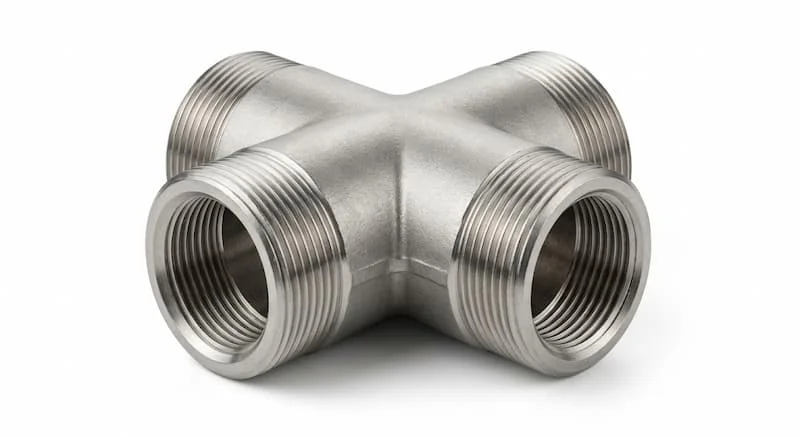

Cút chữ thập là gì?

Để hiểu một cách đơn giản nhất dưới góc độ kỹ thuật, cút nối chữ thập là một loại phụ kiện nối ống có cấu tạo đặc trưng với 4 đầu kết nối giao nhau tại một điểm, tạo thành hình chữ thập (thánh giá). Phụ kiện này cho phép dòng chảy từ một nguồn đầu vào được phân chia ra 3 hướng khác nhau, hoặc ngược lại, kết nối dòng chảy từ nhiều nguồn về một điểm chung.

Trong tài liệu kỹ thuật quốc tế, phụ kiện này thường được gọi là Cross fitting hoặc 4-way fitting. Điểm khác biệt lớn nhất của nó so với các loại co, tê thông thường chính là khả năng xử lý các nút giao phức tạp trong không gian hẹp mà không cần lắp đặt quá nhiều mối nối trung gian.

Định nghĩa chuẩn SEO: Cút chữ thập là phụ kiện đường ống có 4 nhánh giao nhau dạng chữ thập, được sử dụng để phân chia hoặc kết nối dòng chảy theo nhiều hướng trong hệ thống ống dẫn nước, khí, hoặc hóa chất.

Nguyên lý và bản chất hoạt động của cút chữ thập

Khác với các loại van có chức năng điều tiết, cút nối chữ thập hoạt động hoàn toàn dựa trên nguyên lý dẫn hướng cơ học. Khi lưu chất (nước, hơi, dầu...) đi qua điểm giao nhau tâm chữ thập, động năng của dòng chảy sẽ bị tác động bởi các thành vách đối xứng để phân bổ đều năng lượng sang các nhánh còn lại.

Bản chất của thiết bị này là sự cân bằng. Do thiết kế đối xứng hoàn hảo qua tâm, dòng chảy đi qua cút nối chữ thập sẽ:

• Phân bổ lưu lượng: Cho phép chia dòng đều ra các nhánh nếu áp suất ở các đầu ra tương đương nhau.

• Tối ưu không gian: Thay vì sử dụng hai tê nối tiếp nhau (tạo ra nhiều điểm xoáy quẩn), cút nối chữ thập giải quyết bài toán chỉ trong một cấu kiện duy nhất.

• Giảm tổn thất áp lực: So với việc lắp đặt nối tiếp nhiều phụ kiện 3 hướng, một chiếc cút nối chữ thập được đúc chuẩn xác giúp giảm ma sát nội tại, từ đó giữ ổn định áp suất tổng thể cho hệ thống.

Phân loại cút nối chữ thập phổ biến trên thị trường

Tùy thuộc vào môi trường lưu chất và yêu cầu về áp suất, cút nối chữ thập được sản xuất với đa dạng chủng loại vật liệu và kiểu kết nối khác nhau.

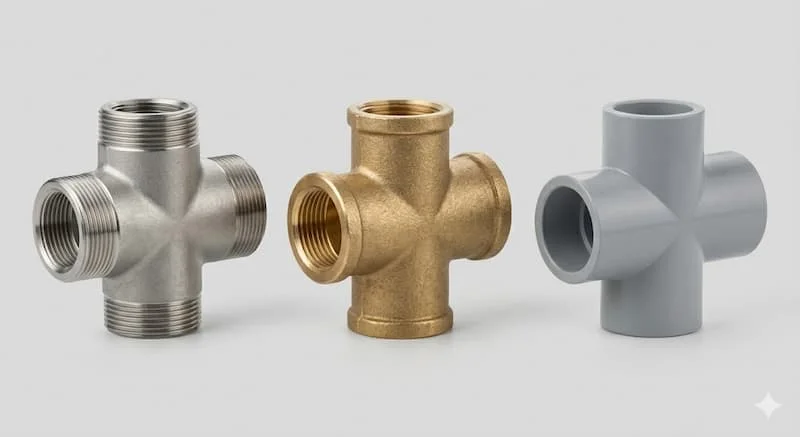

1. Phân loại theo vật liệu chế tạo

• Cút nối chữ thập Inox (SUS304, SUS316): Đây là dòng cao cấp nhất, có khả năng chống ăn mòn hóa học và chịu nhiệt cực tốt. Thường được ưu tiên trong các nhà máy thực phẩm, dược phẩm hoặc hệ thống xử lý hóa chất.

• Cút nối chữ thập Nhựa (PVC, UPVC, PPR): Ưu điểm lớn nhất là trọng lượng nhẹ, giá thành rẻ và tuyệt đối không bị oxy hóa. Loại này thường thấy trong hệ thống tưới tiêu nông nghiệp hoặc cấp nước dân dụng.

• Cút nối chữ thập Đồng: Độ bền cơ học cao, chịu nhiệt tốt, thường dùng trong các đường ống nước nóng hoặc hệ thống khí nén nhỏ.

2. Phân loại theo kiểu kết nối

• Kết nối ren: Dùng cho các kích thước nhỏ, dễ dàng tháo lắp và bảo trì thủ công.

• Kết nối hàn (Hàn đối đầu hoặc hàn áp lực): Dành cho hệ thống yêu cầu độ kín khít tuyệt đối và chịu được áp suất cực cao.

• Kết nối dán keo: Chủ yếu áp dụng cho vật liệu nhựa PVC/UPVC.

3. Theo kích thước và tiêu chuẩn

Kích thước phổ biến trải dài từ DN15 (phi 21) cho đến DN100 hoặc lớn hơn tùy theo yêu cầu công nghiệp. Các sản phẩm này thường phải tuân thủ các tiêu chuẩn nghiêm ngặt như ISO, ANSI (Mỹ) hoặc DIN (Đức) để đảm bảo độ dày thành ống và khả năng chịu tải.

Thông số kỹ thuật quan trọng cần biết

Một sai lầm phổ biến của người mua là chỉ chú ý đến kích thước (phi bao nhiêu) mà bỏ qua các thông số vận hành. Điều này dẫn đến tình trạng nứt vỡ phụ kiện khi hệ thống đi vào hoạt động ở áp suất cao.

Insight chuyên gia: Khi lựa chọn cút nối chữ thập, hãy luôn kiểm tra chỉ số PN (Pressure Nominal). Nếu hệ thống của bạn vận hành ở 12 bar, việc chọn cút PN10 sẽ là một thảm họa kỹ thuật tiềm ẩn nguy cơ nổ ống.

So sánh cút nối chữ thập với Tê (Tee) và Co (Elbow)

Để giúp bạn có cái nhìn trực quan nhất, hãy cùng so sánh ba loại phụ kiện phân nhánh phổ biến nhất hiện nay:

Kết luận: Cút nối chữ thập không phải là phụ kiện thay thế hoàn toàn cho tê. Nó chỉ nên được sử dụng khi mặt bằng thi công yêu cầu chia 4 hướng tại cùng một điểm để tiết kiệm không gian và mối hàn. Nếu chỉ cần chia 3 hướng, dùng tê sẽ là lựa chọn kinh tế và ổn định hơn về mặt áp lực.

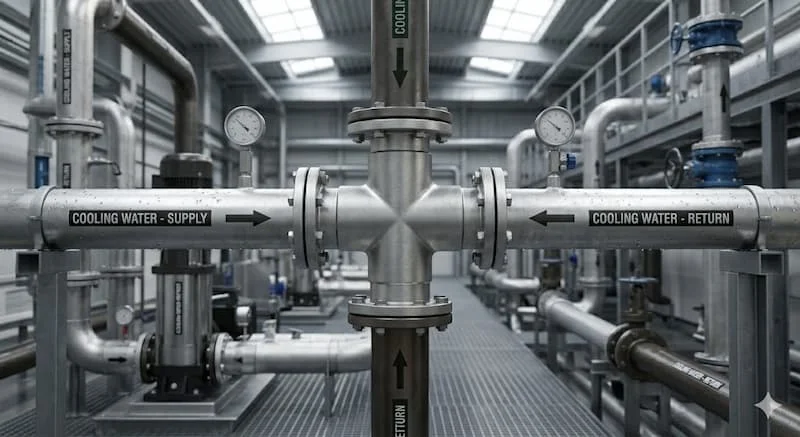

Ứng dụng thực tế của cút nối chữ thập

Mặc dù ít phổ biến hơn tê hay co, nhưng trong các hệ thống đòi hỏi sự tinh gọn, cút nối chữ thập đóng vai trò không thể thay thế:

1. Hệ thống PCCC: Dùng tại các điểm chia nước cho đầu phun Sprinkler trong không gian trần hẹp.

2. Hệ thống cấp nước tòa nhà: Phân phối nước từ trục chính ra các nhánh căn hộ đối xứng.

3. Nhà máy công nghiệp: Sử dụng trong các hệ thống khí nén, dẫn hơi nóng hoặc hóa chất tại các bồn chứa trung tâm.

4. Hệ thống HVAC: Chia luồng khí trong các đường ống thông gió công nghiệp.

Sai lầm thường gặp và Hậu quả

Làm việc với cút nối chữ thập đòi hỏi sự tính toán chính xác hơn các phụ kiện khác:

• Lạm dụng cút nối chữ thập: Dùng nó thay cho tê khi không cần thiết khiến việc cân bằng áp suất ở 3 đầu ra trở nên cực kỳ khó khăn.

• Bỏ qua rung lắc: Do có 4 đầu kết nối, nếu không được cố định (Support) tốt, các lực tác động từ dòng chảy ở các hướng khác nhau sẽ gây ra hiện tượng rung lắc mạnh tại điểm giao, dẫn đến mỏi mối hàn và rò rỉ.

• Chọn sai vật liệu: Dùng cút nhựa cho hệ thống có sự thay đổi nhiệt độ đột ngột gây ra hiện tượng giãn nở không đều, làm nứt vỡ tâm chữ thập.

Checklist: Cách chọn cút nối chữ thập đúng kỹ thuật

Để đảm bảo hệ thống vận hành bền bỉ, bạn hãy thực hiện theo checklist sau:

• [ ] Xác định rõ nhu cầu: Bạn thực sự cần chia 4 hướng hay chỉ cần 3 hướng? (Nếu 3, hãy quay lại dùng tê).

• [ ] Lựa chọn vật liệu: Lưu chất có tính ăn mòn không? Nhiệt độ là bao nhiêu?

• [ ] Kiểm tra áp suất hệ thống: Chọn PN phù hợp (luôn ưu tiên PN cao hơn áp suất thực tế 20%).

• [ ] Đồng bộ kích thước: DN của cút phải khớp hoàn toàn với DN của ống dẫn.

• [ ] Kiểu kết nối: Ren cho sửa chữa nhanh, Hàn/Dán cho lắp đặt cố định lâu dài.

Giải đáp thắc mắc về cút nối chữ thập (FAQ)

1. Cút nối chữ thập khác gì tê?

Cút nối chữ thập có 4 nhánh kết nối giao nhau, cho phép chia dòng ra 3 hướng khác nhau từ 1 nguồn vào. Tê chỉ có 3 nhánh (chia ra 2 hướng).

2. Cút nối chữ thập có làm giảm áp lực nước không?

Có. Bất kỳ phụ kiện phân nhánh nào cũng gây tổn thất áp suất do thay đổi hướng dòng chảy. Tuy nhiên, cút nối chữ thập làm giảm áp lực ít hơn so với việc lắp nối tiếp 2 cái tê để chia 4 hướng.

3. Nên chọn cút chữ thập inox hay nhựa?

Inox dành cho môi trường yêu cầu độ bền cao, chịu nhiệt, chịu áp và chống ăn mòn (thực phẩm, hóa chất). Nhựa dành cho nước sạch dân dụng, tưới tiêu để tiết kiệm chi phí.

Kết luận và Lời khuyên

Cút nối chữ thập là một phụ kiện "nhỏ nhưng có võ", là giải pháp then chốt cho những nút giao đường ống phức tạp. Việc hiểu rõ bản chất và áp dụng đúng thông số kỹ thuật không chỉ giúp bạn tối ưu hóa hiệu suất dòng chảy mà còn bảo vệ hệ thống khỏi những rủi ro rò rỉ, nứt vỡ không đáng có.
