Van cổng ty chìm nắp chụp DN100 là gì? Định nghĩa và quy ước kích thước

Van cổng ty chìm nắp chụp Dn100 là gì? Trong hạ tầng cấp thoát nước đô thị hay các hệ thống Phòng cháy chữa cháy (PCCC), không hiếm gặp các tình huống van chặn phải lắp đặt âm sâu dưới lòng đất hoặc đặt trong các hố ga kỹ thuật chật hẹp. Tại những vị trí này, việc sử dụng các loại van tay quay thông thường trở nên bất khả thi do không gian hạn chế và khó khăn trong việc tiếp cận để vận hành thủ công. Hơn nữa, các thiết bị lắp đặt lộ thiên ở khu vực công cộng còn đối mặt với nguy cơ bị phá hoại hoặc vận hành sai mục đích.

Để giải quyết triệt để vấn đề này, van cổng ty chìm nắp chụp DN100 đã được ra đời như một mắt xích quan trọng trong hệ thống hạ tầng ngầm. Với thiết kế đặc thù không chiếm diện tích khi đóng mở và khả năng vận hành thông qua chìa khóa chuyên dụng, loại van này đảm bảo tính thẩm mỹ cho công trình và độ bền cao trong môi trường ẩm ướt. Tuy nhiên, việc hiểu rõ cấu tạo, thông số và cách chọn lựa đúng tiêu chuẩn mặt bích là điều mà không phải chủ đầu tư hay đơn vị thi công nào cũng nắm vững. Bài viết này sẽ phân tích chi tiết từ góc nhìn chuyên gia để giúp bạn có lựa chọn chính xác nhất.

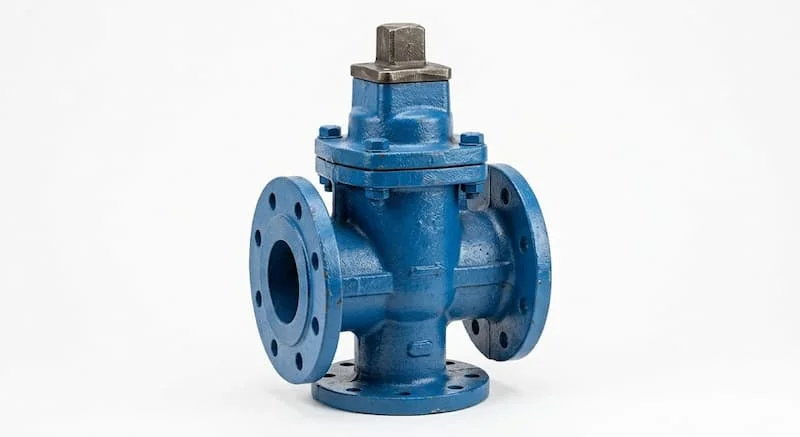

Van cổng ty chìm nắp chụp DN100 là gì? Định nghĩa và quy ước kích thước

Để hiểu về thiết bị này, chúng ta cần bóc tách từng thành phần trong tên gọi kỹ thuật của nó. Đầu tiên, van cổng (Gate Valve) là dòng van dùng để đóng hoặc ngắt hoàn toàn dòng chảy bằng cách nâng hoặc hạ một đĩa chắn.

Đặc tính "ty chìm" nghĩa là trục van (ty) được thiết kế nằm gọn bên trong thân van; khi chúng ta xoay để mở van, trục van chỉ quay tròn tại chỗ mà không trồi lên phía trên, giúp tiết kiệm không gian lắp đặt tối đa. Thành phần "nắp chụp" chính là bộ phận thay thế cho tay quay thông thường. Thay vì dùng tay vặn, người ta dùng một nắp chụp bằng gang có hình vuông hoặc lục giác để khớp với chìa khóa vận hành từ xa (thường là một thanh thép dài).

Cuối cùng, định danh DN100 (Diameter Nominal) ám chỉ đường kính danh nghĩa của van là 100mm, tương đương với việc kết nối vào đường ống có kích thước ngoài xấp xỉ 110mm - 114mm.

Định nghĩa ngắn gọn: Van cổng ty chìm nắp chụp DN100 là loại thiết bị chặn dòng chuyên dụng cho đường ống phi 114, được thiết kế đặc biệt để lắp đặt âm tường hoặc dưới lòng đất, vận hành đóng mở thông qua nắp chụp và chìa khóa kỹ thuật chuyên dụng.

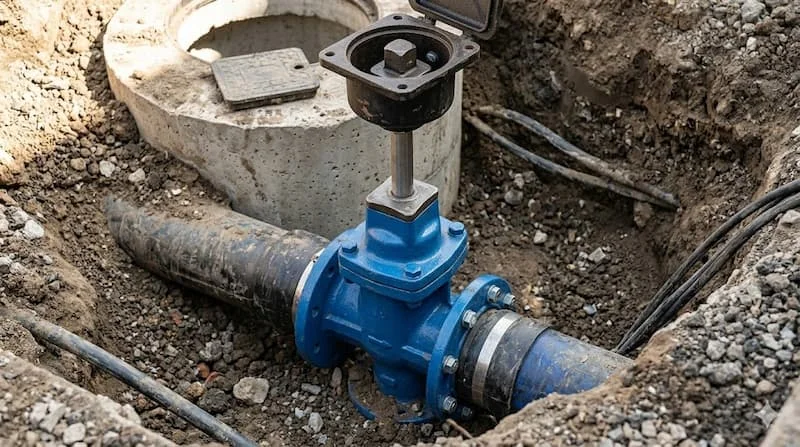

Nguyên lý hoạt động của van cổng ty chìm

Cơ chế vận hành của van cổng ty chìm nắp chụp khá đơn giản nhưng đòi hỏi sự chính xác cơ khí cao. Khi kỹ thuật viên tra chìa khóa vào nắp chụp và thực hiện thao tác xoay, lực truyền động sẽ làm trục van quay quanh trục cố định.

Do trục van có các bước ren ăn khớp với đĩa van, chuyển động quay của trục sẽ kéo đĩa van di chuyển tịnh tiến lên phía trên (mở) hoặc đẩy xuống phía dưới (đóng). Vì đĩa van di chuyển vuông góc với dòng chảy, lực tác động cần thiết để vận hành van thường nhỏ hơn so với các loại van khác khi có áp suất dòng chảy lớn.

Bản chất kỹ thuật cần lưu ý: Van cổng được thiết kế để đóng hoặc mở hoàn toàn. Tuyệt đối không sử dụng van cổng ty chìm nắp chụp DN100 để điều tiết lưu lượng (mở hé), vì áp lực dòng chảy khi đi qua khe hở hẹp sẽ tạo ra rung động mạnh và hiện tượng xâm thực, làm rách lớp bọc cao su của đĩa van, dẫn đến hỏng van nhanh chóng.

Phân tích cấu tạo chi tiết van cổng ty chìm nắp chụp DN100

Một chiếc van chất lượng cao dùng cho hệ thống ngầm phải được cấu tạo từ những vật liệu có khả năng chịu được độ ẩm và áp lực đất:

• Thân van: Thường được đúc bằng gang cầu (Ductile Iron) hoặc gang xám. Gang cầu được ưu tiên hơn nhờ độ bền kéo cao và khả năng chịu va đập tốt hơn, bên ngoài thường được sơn phủ Epoxy chống ăn mòn.

• Đĩa van: Đây là bộ phận quan trọng nhất để làm kín. Đĩa van thường bằng gang nhưng được bọc cao su EPDM hoàn toàn. Lớp cao su này giúp van đóng kín khít tuyệt đối ngay cả khi trong nước có lẫn tạp chất nhỏ.

• Trục van (Ty van): Phải được làm từ thép không gỉ (Stainless Steel) để đảm bảo ren không bị gỉ sét trong môi trường ngâm nước lâu ngày, giúp việc vận hành luôn trơn tru.

• Nắp chụp: Đúc bằng gang dày, có lỗ ren để cố định vào trục van. Đây là điểm tiếp xúc trực tiếp với chìa khóa vận hành.

Phân loại các dòng van cổng DN100 trên thị trường

Việc phân loại giúp kỹ sư lựa chọn đúng thiết bị tương thích với hạ tầng sẵn có:

1. Phân loại theo tiêu chuẩn kết nối mặt bích

• Tiêu chuẩn JIS (Nhật Bản): Thường là JIS 10K, dùng cho các công trình có vốn đầu tư Nhật Bản hoặc tiêu chuẩn Á Đông.

• Tiêu chuẩn DIN (Đức/Châu Âu): Phổ biến trong các hệ thống cấp nước sạch đô thị.

• Tiêu chuẩn ANSI (Mỹ): Dùng trong các hệ thống công nghiệp nặng hoặc dầu khí.

2. Phân loại theo áp lực làm việc

• PN10: Chịu áp suất tối đa 10 bar (10kg/cm²).

• PN16: Chịu áp suất tối đa 16 bar. Đây là mức áp lực tiêu chuẩn cho hầu hết các hệ thống PCCC và cấp nước hiện nay.

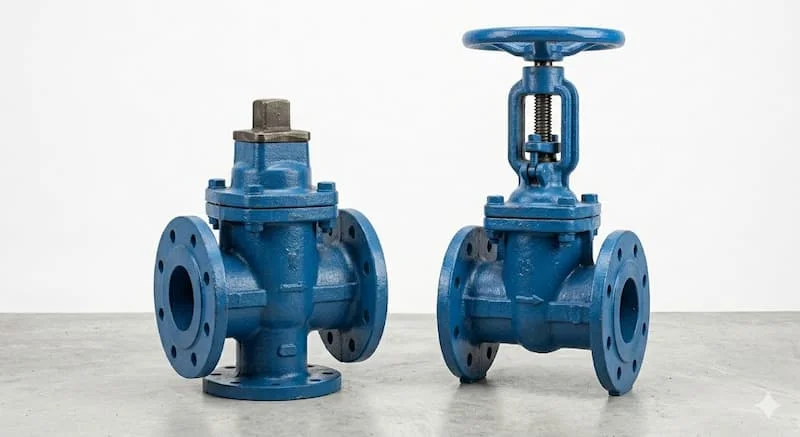

So sánh: Van ty chìm nắp chụp vs Van ty nổi

Việc nhầm lẫn giữa hai loại van này là sai lầm phổ biến nhất trong mua sắm vật tư. Dưới đây là bảng so sánh trực quan:

Tại sao nắp chụp là lựa chọn hàng đầu cho hệ thống lắp âm?

Nhiều người thắc mắc tại sao không lắp van tay quay rồi làm hố ga lớn? Thực tế, việc dùng nắp chụp mang lại 3 lợi ích cốt lõi:

1. Tối ưu diện tích: Bạn chỉ cần một ống thăm van nhỏ thay vì xây hố ga khổng lồ cho tay quay.

2. Tính bảo mật: Chỉ những người có "chìa khóa T" chuyên dụng mới có thể vận hành van, ngăn chặn tình trạng người lạ tự ý đóng/mở nước.

3. Độ bền cơ học: Tay quay bằng gang nếu để dưới đất lâu ngày rất dễ bị mục gãy do oxy hóa. Nắp chụp có cấu tạo đặc, chắc chắn và chịu lực tốt hơn nhiều.

Ứng dụng thực tế của van cổng ty chìm nắp chụp DN100

Với kích thước DN100 (phi 114) - một kích thước ống rất phổ biến trong phân phối nước, loại van này được ứng dụng rộng rãi tại:

• Mạng lưới cấp nước đô thị: Lắp đặt tại các điểm chia nhánh ống ngầm dưới lòng đường, vỉa hè.

• Hệ thống PCCC: Dùng làm van chặn trong đường vòng PCCC bao quanh các tòa nhà, nhà xưởng (lắp âm đất để xe cộ đi lại dễ dàng).

• Hạ tầng khu công nghiệp: Các đường ống dẫn nước thô, nước thải ngầm.

Sai lầm thường gặp khi mua và lắp đặt

• Nhầm sang van ty nổi: Khi đặt mua không nói rõ "nắp chụp", nhà cung cấp có thể giao van tay quay hoặc van ty nổi, dẫn đến việc không thể lắp vừa vào hố van đã xây sẵn.

• Lệch tiêu chuẩn mặt bích: Đây là lỗi đau đầu nhất. Ví dụ ống lắp mặt bích tiêu chuẩn DIN nhưng mua van tiêu chuẩn JIS sẽ không thể bắt bu lông vừa các lỗ.

• Quên chìa khóa vận hành: Mua van nắp chụp nhưng không đặt kèm thanh vận hành (chìa khóa T), dẫn đến việc khi cần đóng khẩn cấp lại không có dụng cụ.

Checklist: Cách chọn van cổng ty chìm nắp chụp DN100 đúng chuẩn chuyên gia

Để đảm bảo hệ thống vận hành bền bỉ trên 20 năm, hãy kiểm tra các yếu tố sau:

1. [ ] Đúng kích thước: Xác định ống của bạn là phi 114mm (DN100).

2. [ ] Đúng áp lực: Hệ thống PCCC thông thường yêu cầu PN16.

3. [ ] Đúng tiêu chuẩn mặt bích: Kiểm tra các thiết bị đi kèm (bơm, đồng hồ) đang dùng chuẩn gì (JIS, DIN hay BS).

4. [ ] Vật liệu đĩa: Nhất định phải là đĩa bọc cao su EPDM để đảm bảo độ kín.

5. [ ] Sơn phủ: Lớp sơn Epoxy phải dày, mịn để chống gỉ sét từ môi trường đất ẩm.

Lưu ý lắp đặt:

• Khi lắp đặt dưới đất, cần có ống bảo vệ trục van dẫn lên mặt đất và đậy nắp gang để bảo vệ nắp chụp.

• Bố trí hố van sao cho bùn đất không vùi lấp nắp chụp, gây khó khăn cho việc tra chìa khóa sau này.

Giải đáp thắc mắc (FAQ)

1. DN100 tương đương ống bao nhiêu mm?

Kích thước DN100 tương đương với đường kính ngoài của ống thép là 114.3mm hoặc ống nhựa uPVC là 110mm.

2. Ưu điểm lớn nhất của van ty chìm là gì?

Đó là sự gọn gàng. Van không thay đổi chiều cao khi vận hành, cực kỳ thích hợp cho những không gian chật hẹp hoặc lắp ngầm.

3. Van cổng DN100 này có dùng để điều tiết nước không?

Không. Van cổng chỉ dùng để đóng hoàn toàn hoặc mở hoàn toàn. Việc điều tiết sẽ làm hỏng đĩa van và gây tiếng ồn lớn.

4. Tại sao PCCC hay dùng loại này?

Vì đường ống PCCC thường đi ngầm quanh nhà xưởng để tránh chiếm không gian giao thông. Van nắp chụp giúp xe tải có thể chạy đè lên vị trí đặt van (nếu có nắp hố ga bảo vệ) mà không gây hư hỏng thiết bị.

Kết luận

Van cổng ty chìm nắp chụp DN100 là mảnh ghép hoàn hảo cho những hệ thống đường ống đòi hỏi sự ngầm hóa và tính bảo mật cao. Việc đầu tư đúng chủng loại van chất lượng với thân gang cầu và đĩa bọc cao su không chỉ giúp hệ thống vận hành trơn tru mà còn tiết kiệm hàng triệu đồng chi phí bảo trì, đào xới sau này.
