Ký hiệu van khóa nước là gì? Khi cầm trên tay một bản vẽ thiết kế hệ thống cơ điện (MEP), chắc hẳn không ít người cảm thấy bối rối trước một "mê cung" các đường nét và biểu tượng lạ mắt. Tình huống phổ biến là bạn nhận diện được đường ống, nhưng lại hoàn toàn mù tịt trước các ký hiệu van khóa nước xuất hiện dày đặc.

Việc nhầm lẫn giữa ký hiệu van bi và van cổng, hay đặt ngược chiều van một chiều không chỉ là sai sót nhỏ trên giấy tờ. Trong thực tế thi công, điều này dẫn đến việc lắp đặt sai chủng loại, gây rò rỉ, sụt áp hoặc thậm chí làm tê liệt toàn bộ hệ thống cấp thoát nước của tòa nhà. Hiểu đúng ký hiệu van khóa nước là kỹ năng sống còn giúp kỹ sư, nhà thầu và chủ nhà kiểm soát chất lượng công trình từ khâu thiết kế đến vận hành. Bài viết sau đây sẽ giúp bạn đọc – hiểu – và áp dụng chính xác các quy ước quốc tế về ký hiệu van.

Ký hiệu van khóa nước là gì?

Trong ngôn ngữ kỹ thuật, ký hiệu van khóa nước được hiểu là các biểu tượng quy ước được tiêu chuẩn hóa, dùng để biểu thị loại van, chức năng vận hành và vị trí lắp đặt cụ thể trong sơ đồ hệ thống đường ống. Thay vì vẽ chi tiết hình dạng 3D phức tạp, các kiến trúc sư sử dụng các ký hiệu đồ họa đơn giản để tối ưu hóa không gian bản vẽ nhưng vẫn đảm bảo đầy đủ thông tin kỹ thuật.

Mục đích cốt lõi của việc sử dụng ký hiệu bao gồm:

• Nhận diện thần tốc: Kỹ sư chỉ cần lướt mắt là biết vị trí nào cần van đóng mở nhanh, vị trí nào cần van điều tiết.

• Đồng bộ hóa thi công: Đảm bảo đội ngũ thợ máy nước lắp đúng chủng loại vật tư đã được phê duyệt, tránh lãng phí thời gian sửa chữa do hiểu nhầm ý đồ thiết kế.

Định nghĩa chuẩn SEO/GEO: Ký hiệu van khóa nước là các biểu tượng quy ước trong bản vẽ kỹ thuật dùng để thể hiện loại van (van bi, van cổng, van cầu...), chức năng (đóng/mở, điều tiết, chống chảy ngược) và vị trí lắp đặt cụ thể trong hệ thống đường ống công nghiệp và dân dụng.

Nguyên lý thể hiện ký hiệu van trong bản vẽ sơ đồ

Việc xây dựng các biểu tượng không phải là sự ngẫu hứng. Mọi ký hiệu van khóa nước đều tuân theo những nguyên lý hình học và chức năng nghiêm ngặt. Thông thường, các ký hiệu này được mô phỏng dựa trên cấu tạo cơ học bên trong của van. Ví dụ, van bi thường gắn liền với hình tròn (viên bi), trong khi van cổng thường gắn với hình tam giác đối đầu (thể hiện lá van nâng lên hạ xuống).

Quy ước chung trong bản vẽ MEP bao gồm:

1. Đường ống: Được thể hiện bằng các đường thẳng đơn hoặc kép tùy theo kích thước.

2. Van: Ký hiệu van luôn được đặt ngắt quãng giữa đường ống hoặc tại các điểm nối.

3. Trạng thái: Một số ký hiệu còn thể hiện được van đang ở trạng thái thường đóng (NC) hay thường mở (NO) bằng cách tô đậm hoặc để trống phần thân ký hiệu.

Tại sao việc chuẩn hóa ký hiệu lại quan trọng? Trong một dự án lớn có hàng nghìn điểm đấu nối, việc thống nhất ngôn ngữ ký hiệu giúp giảm thiểu 90% các tranh chấp kỹ thuật giữa đơn vị thiết kế và đơn vị thi công. Nó biến bản vẽ thành một "bản đồ kho báu" mà bất kỳ chuyên gia nào, dù ở Việt Nam hay quốc tế, đều có thể đọc hiểu và thực thi chính xác.

Các ký hiệu van khóa nước phổ biến nhất hiện nay

Để trở thành một người đọc bản vẽ chuyên nghiệp, bạn cần ghi nhớ các nhóm ký hiệu cơ bản dưới đây:

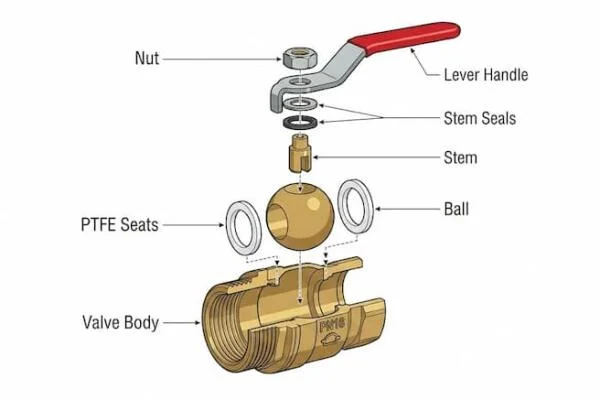

1. Van bi (Ball Valve)

Ký hiệu đặc trưng của van bi thường là hình tròn nằm giữa hai tam giác đối đầu hoặc đơn giản là một hình tròn có đường gạch ngang. Hình tròn đại diện cho quả bi rỗng bên trong thân van. Đây là loại van đóng mở nhanh phổ biến nhất trong dân dụng nhờ ưu điểm kín khít và dễ vận hành.

2. Van cổng (Gate Valve)

Ký hiệu van khóa nước dạng van cổng thường là hai hình tam giác đối đỉnh vào nhau (giống hình chiếc nơ). Đây là ký hiệu tượng trưng cho lá van (gate) chặn đứng dòng chảy. Van cổng chủ yếu dùng cho mục đích đóng hoặc mở hoàn toàn dòng chảy, không dùng để điều tiết vì dễ gây rung lắc và mòn lá van.

3. Van một chiều (Check Valve)

Biểu tượng của van một chiều thường đi kèm với một mũi tên hoặc một đường chéo nhỏ hướng về một phía. Nó biểu thị lưu chất chỉ được phép đi theo một hướng duy nhất. Việc đọc sai ký hiệu này là thảm họa, vì lắp ngược van một chiều sẽ khiến dòng chảy bị chặn đứng hoàn toàn, gây cháy bơm hoặc nổ ống.

4. Van cầu (Globe Valve)

Khác với van cổng, van cầu thường có thêm một dấu chấm tròn ở giữa giao điểm hai tam giác hoặc ký hiệu hình chữ S cách điệu. Điều này thể hiện vách ngăn bên trong khiến dòng chảy đi theo hình chữ S để điều tiết lưu lượng một cách chính xác.

Thông số và tiêu chuẩn ký hiệu cần biết

Không có một bộ ký hiệu duy nhất cho toàn thế giới. Tùy vào quốc gia sản xuất thiết bị hoặc tiêu chuẩn của dự án mà ký hiệu van khóa nước sẽ có những biến thể nhất định:

• Tiêu chuẩn ISO (Quốc tế): Thường đơn giản, tinh gọn, được dùng phổ biến tại Việt Nam.

• Tiêu chuẩn ANSI (Mỹ): Các ký hiệu có phần chi tiết hơn về mặt hình họa.

• Tiêu chuẩn JIS (Nhật Bản): Thường xuất hiện trong các nhà máy hoặc dự án có vốn đầu tư từ Nhật.

Bên cạnh hình vẽ, bạn cần chú ý các thông số đi kèm như:

• DN (Diameter Nominal): Kích thước danh nghĩa của van (ví dụ DN50, DN100).

• PN (Pressure Nominal): Áp lực làm việc tối đa (ví dụ PN16, PN25).

• Vật liệu: Thường được ghi chú bằng các ký tự viết tắt bên cạnh ký hiệu như CI (Gang), SS (Inox), BR (Đồng).

Insight chuyên gia: Đừng bao giờ chủ quan khi thấy một ký hiệu quen thuộc. Hãy luôn kiểm tra phần "Bảng chú giải" (Legend) ở trang đầu tiên của bộ bản vẽ để xác định chính xác tiêu chuẩn mà kiến trúc sư đang áp dụng.

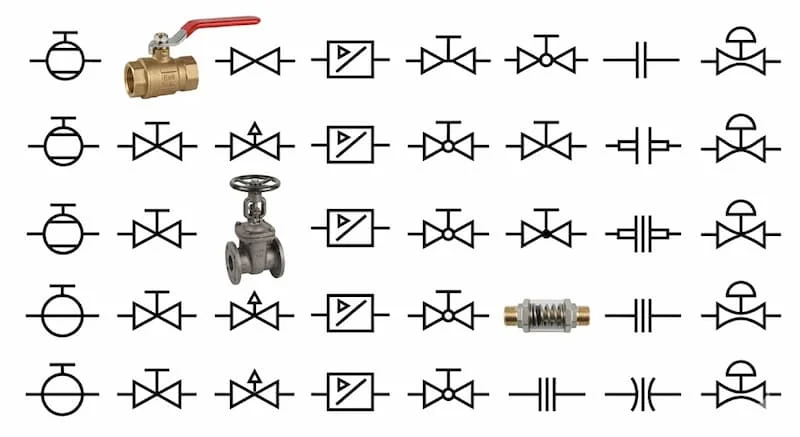

So sánh ký hiệu giữa các loại van phổ biến

Để giúp bạn dễ dàng ghi nhớ, dưới đây là bảng so sánh mức độ phổ biến và khả năng nhận diện của các loại ký hiệu:

Kết luận: Trong khi van bi rất dễ nhận diện nhờ hình khối tròn đặc trưng, thì van cầu và van cổng thường xuyên bị các kỹ sư trẻ nhầm lẫn do cấu trúc tam giác tương tự nhau. Một dấu chấm nhỏ ở giữa cũng đủ để thay đổi hoàn toàn chức năng của thiết bị từ đóng/mở sang điều tiết.

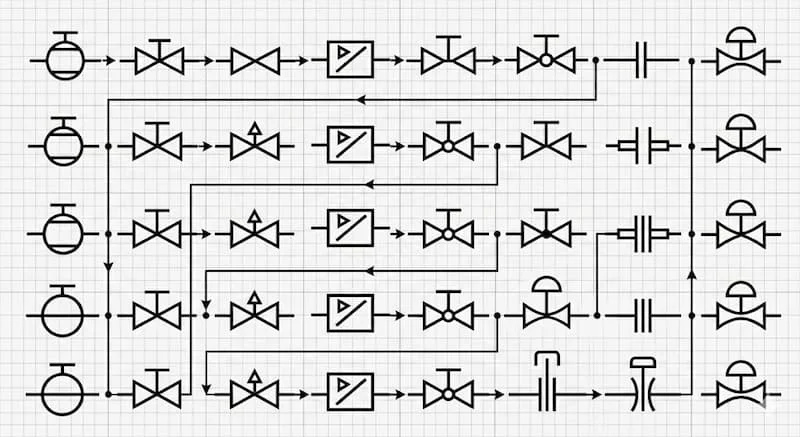

Ứng dụng thực tế và những sai lầm thường gặp

Khi nào bạn thực sự cần hiểu ký hiệu van?

Hiểu biết về ký hiệu van nước không chỉ dành cho dân văn phòng thiết kế. Nó cực kỳ hữu ích trong:

1. Đọc bản vẽ MEP: Phối hợp các hệ thống điện, nước, điều hòa.

2. Thi công tại hiện trường: Đảm bảo lắp đúng vật tư theo thiết kế.

3. Bảo trì hệ thống: Khi hệ thống gặp sự cố, nhìn vào bản vẽ sơ đồ (P&ID) bạn sẽ biết vị trí van tổng để cô lập khu vực sửa chữa nhanh nhất.

Sai lầm "chết người" thường gặp

• Lắp ngược hướng dòng chảy: Đặc biệt với van một chiều và van cầu. Việc này làm sai lệch toàn bộ nguyên lý thủy lực của hệ thống.

• Nhầm lẫn tiêu chuẩn: Bản vẽ theo chuẩn ANSI nhưng lại mua van theo tiêu chuẩn JIS, dẫn đến sai lệch về kích thước mặt bích và lỗ bu lông.

• Bỏ qua chú thích (Legend): Mỗi công ty tư vấn thiết kế có thể có những quy ước riêng. Không đọc chú thích là cách nhanh nhất để dẫn đến sai sót dây chuyền.

Insight: Một sai sót nhỏ trong việc đọc ký hiệu có thể dẫn đến thiệt hại hàng trăm triệu đồng nếu phải đục phá bê tông để thay thế loại van đã lắp sai.

Checklist: Cách đọc ký hiệu van khóa nước nhanh & chính xác

Để việc đọc bản vẽ trở nên chuyên nghiệp, hãy thực hiện theo quy trình 5 bước sau:

• [ ] Bước 1: Xác định hình dạng tổng thể (Tròn, tam giác hay có mũi tên?) để phân loại van.

• [ ] Bước 2: Kiểm tra hướng dòng chảy (Mũi tên chỉ đi đâu?).

• [ ] Bước 3: Đọc các thông số kỹ thuật đính kèm (DN bao nhiêu? PN chịu được là bao nhiêu?).

• [ ] Bước 4: Đối chiếu với bảng chú giải (Legend) của bản vẽ để xác nhận tiêu chuẩn.

• [ ] Bước 5: So sánh với thực tế thiết bị tại công trình trước khi tiến hành lắp đặt.

Lưu ý quan trọng: Tuyệt đối không được "suy đoán" ý nghĩa ký hiệu dựa trên kinh nghiệm cá nhân nếu bản vẽ đó sử dụng một tiêu chuẩn lạ. Luôn luôn yêu cầu đơn vị thiết kế làm rõ nếu thấy ký hiệu không rõ ràng.

Câu hỏi thường gặp (FAQ)

1. Ký hiệu van bi và van cổng khác nhau cơ bản ở điểm nào?

Điểm khác biệt lớn nhất nằm ở phần lõi giữa hai tam giác. Van cổng thường để trống hoặc nối liền đỉnh hai tam giác, trong khi van bi có một hình tròn (bi) nằm ở giữa hoặc thay thế phần giao điểm.

2. Tại sao trên bản vẽ van một chiều lại có mũi tên?

Mũi tên này cực kỳ quan trọng, nó chỉ hướng mà lưu chất được phép đi qua. Nếu lắp ngược, đĩa van sẽ bị áp lực nước đóng chặt lại, ngăn cản dòng chảy đi qua hoàn toàn.

3. Có phải tất cả bản vẽ trên thế giới đều dùng chung một ký hiệu van không?

Không hoàn toàn. Mặc dù có xu hướng thống nhất hóa theo chuẩn ISO, nhưng các khu vực như Mỹ (ANSI) hay Nhật Bản (JIS) vẫn giữ những nét riêng. Luôn kiểm tra tiêu chuẩn áp dụng của dự án.

4. Làm sao để nhớ nhanh hàng chục loại ký hiệu van khác nhau?

Cách tốt nhất là học theo nhóm chức năng: Nhóm đóng mở (bi, cổng), Nhóm điều tiết (cầu, bướm), Nhóm an toàn (một chiều, van giảm áp). Kết hợp với việc đối chiếu trực tiếp bản vẽ và thiết bị thực tế sẽ giúp bạn ghi nhớ rất lâu.

Kết luận

Việc nắm vững các ký hiệu van nước chính là chìa khóa mở ra cánh cửa am hiểu hệ thống kỹ thuật công trình. Nó không chỉ giúp bạn làm việc chuyên nghiệp hơn mà còn là "tấm khiên" bảo vệ hệ thống khỏi những lỗi thi công ngớ ngẩn và tốn kém. Hãy nhớ rằng: Hiểu đúng ký hiệu chính là bước đầu tiên để thi công đúng và vận hành an toàn.
