Van cầu hơi gang là gì? Định nghĩa và đặc điểm cơ bản

Van cầu hơi gang là gì? Trong các hệ thống nhiệt năng công nghiệp, việc kiểm soát và điều tiết lưu lượng hơi nóng (steam) đóng vai trò sống còn đối với hiệu suất vận hành và sự an toàn của toàn bộ dây chuyền. Một sai sót nhỏ trong việc lựa chọn thiết bị chặn dòng cũng có thể dẫn đến những hệ lụy nghiêm trọng. Thực tế cho thấy, không phải loại van nào cũng có khả năng chịu đựng được sự khắc nghiệt của nhiệt độ cao và áp suất biến thiên liên tục trong môi trường hơi.

Vấn đề rò rỉ, sụt áp không kiểm soát hay nguy cơ nổ vỡ đường ống thường bắt nguồn từ việc sử dụng các loại van không chuyên dụng hoặc không phù hợp với thông số kỹ thuật của lò hơi. Một chiếc van bi thông thường có thể hoạt động tốt với nước lạnh, nhưng sẽ nhanh chóng bị biến dạng gioăng hoặc kẹt cứng khi gặp hơi nóng. Chính vì vậy, van nước cầu hơi gang nổi lên như một giải pháp kỹ thuật phổ biến và kinh tế nhất. Tuy nhiên, để vận hành hệ thống bền bỉ, chúng ta cần hiểu rõ tại sao loại van này lại được ưu tiên và cách lựa chọn sao cho chuẩn xác nhất.

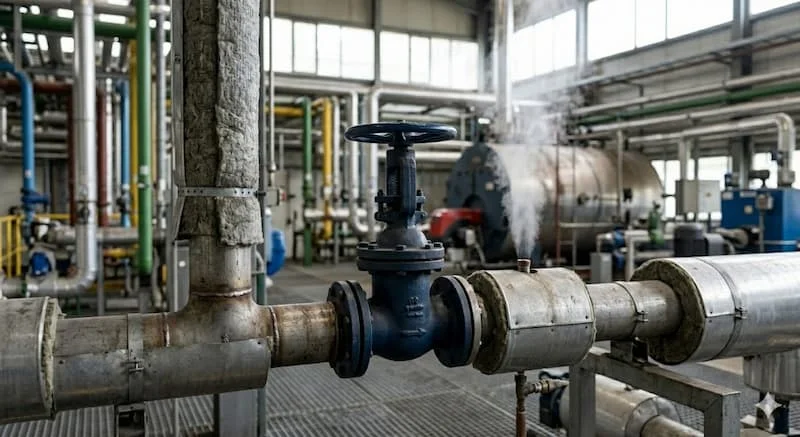

Van cầu hơi gang là gì? Định nghĩa và đặc điểm cơ bản

Van cầu hơi gang (tên tiếng Anh là Cast Iron Globe Valve for Steam) là một thiết bị cơ khí chuyên dụng dùng để đóng mở hoặc điều tiết lưu lượng dòng chảy trong các hệ thống hơi nóng. Khác với van cổng hay van bi, van cầu có cấu tạo khoang bên trong hình cầu, cho phép dòng môi chất đi qua theo một quỹ đạo hình chữ "S".

Vật liệu chủ đạo của thân van được chế tạo từ gang (gang xám hoặc gang cầu), một loại vật liệu có khả năng chịu nhiệt độ tốt và giá thành cực kỳ hợp lý so với thép đúc hay inox. Đặc tính quan trọng nhất của dòng van này là khả năng kiểm soát lưu lượng cực kỳ chính xác nhờ cơ chế nâng hạ đĩa van theo phương thẳng đứng.

Định nghĩa ngắn gọn: Van nước cầu hơi gang là loại van chuyên dụng trong ngành hơi, giúp điều tiết dòng chảy tuyến tính với thân van bằng chất liệu gang chịu nhiệt, đảm bảo độ kín khít cao trong môi trường nhiệt độ trung bình.

Nguyên lý hoạt động của van cầu hơi gang

Về cơ bản, nguyên lý hoạt động của van cầu dựa trên chuyển động tịnh tiến của đĩa van. Khi người vận hành xoay tay quay (vô lăng), lực mô-men xoắn sẽ truyền qua trục van (stem). Trục van này có kết cấu ren, giúp chuyển đổi chuyển động quay thành chuyển động nâng lên hoặc hạ xuống của đĩa van.

Khi đĩa van rời khỏi vị trí vách ngăn (ghế van), dòng hơi sẽ len lỏi qua khoảng trống để đi từ khoang dưới lên khoang trên của thân van. Ngược lại, khi hạ đĩa van xuống kịch sàn, luồng hơi sẽ bị chặn lại hoàn toàn.

Bản chất kỹ thuật: Khác với các dòng van chỉ có chức năng đóng/mở đơn thuần (On/Off), van nước cầu hơi gang cho phép điều tiết tuyến tính. Nghĩa là bạn có thể mở van ở mức 25%, 50% hoặc 75% để kiểm soát chính xác lượng hơi đi vào các thiết bị trao đổi nhiệt, máy sấy hoặc nồi nấu mà không lo ngại về việc xói mòn đĩa van nhanh chóng như ở van cổng.

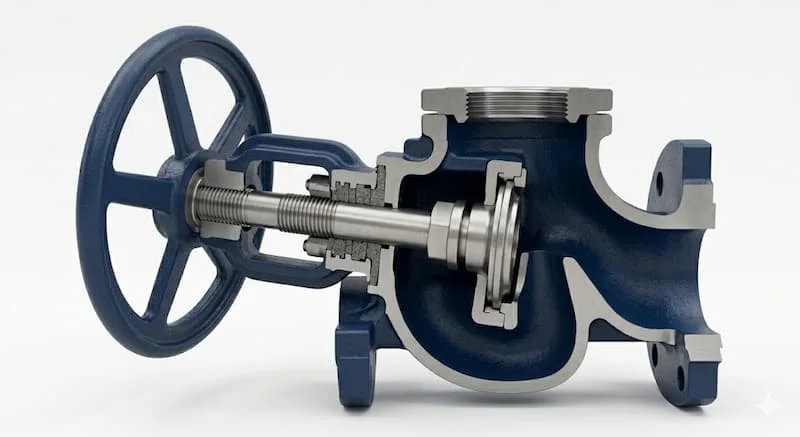

Phân tích cấu tạo chuyên sâu của van cầu hơi gang

Để chịu được áp lực của hơi nóng mà không bị biến dạng, mỗi bộ phận của van nước cầu hơi gang đều được tính toán kỹ lưỡng về vật liệu:

• Thân van: Thường làm bằng gang xám (Cast Iron) cho các ứng dụng dân dụng hoặc gang cầu (Ductile Iron) cho các hệ thống công nghiệp yêu cầu độ bền cơ học cao hơn.

• Đĩa van (Disc): Là bộ phận trực tiếp tiếp xúc với hơi nóng, thường được chế tạo từ Inox 304, 316 hoặc thép chịu nhiệt để chống lại sự mài mòn của dòng hơi ở tốc độ cao.

• Trục van (Stem): Phải làm từ thép không gỉ cường độ cao để đảm bảo không bị gỉ sét và chịu được lực ép khi đóng van.

• Gioăng làm kín (Packing): Đây là "yết hầu" của van hơi. Gioăng thường được làm bằng Graphite (chì) chịu nhiệt cao, giúp ngăn chặn hơi nóng rò rỉ ngược lên phía tay quay.

•

Phân loại van cầu hơi gang phổ biến trên thị trường

Tùy theo nhu cầu sử dụng và quy mô hệ thống, van nước cầu hơi gang được phân nhóm như sau:

1. Phân loại theo kiểu kết nối

• Nối ren: Thường dùng cho các kích thước nhỏ (từ DN15 đến DN50), phù hợp với các đường ống dẫn hơi phụ hoặc thiết bị đầu cuối.

• Mặt bích (Flange): Là loại phổ biến nhất trong công nghiệp. Kết nối mặt bích giúp van chịu được rung động tốt và dễ dàng tháo lắp để bảo trì, thay thế gioăng.

2. Phân loại theo tiêu chuẩn kỹ thuật

• Tiêu chuẩn JIS (Nhật Bản): Phổ biến với các mác JIS 10K, 16K.

• Tiêu chuẩn DIN (Đức/Châu Âu): Thường gặp trong các dây chuyền máy móc nhập khẩu từ Châu Âu.

• Tiêu chuẩn ANSI (Mỹ): Dùng cho các hệ thống yêu cầu áp lực cao hơn theo chuẩn quốc tế.

3. Phân loại theo chức năng vận hành

• Van cầu đóng mở (On/Off): Dùng tại các vị trí đầu nguồn lò hơi hoặc các nhánh chính.

• Van cầu điều tiết: Được thiết kế đĩa van dạng hình nón giúp việc căn chỉnh lưu lượng mịn màng và chính xác hơn.

Thông số kỹ thuật quan trọng cần lưu ý

Khi mua hoặc thiết kế hệ thống có sử dụng van nước cầu hơi gang, bạn tuyệt đối không được bỏ qua các chỉ số sau:

• Áp suất làm việc: Thông thường từ PN10 đến PN16 (tương đương 10 - 16 bar).

• Nhiệt độ chịu đựng: Gang thường giới hạn ở mức 180°C đến 220°C. Nếu nhiệt độ hơi quá mức này (hơi quá nhiệt), gang có thể bị giòn và nứt vỡ.

• Dải kích thước: Rất đa dạng, từ DN15 cho đến DN300 hoặc lớn hơn tùy theo yêu cầu công trình.

• Môi trường sử dụng: Hơi nóng, khí nén, hoặc nước nóng.

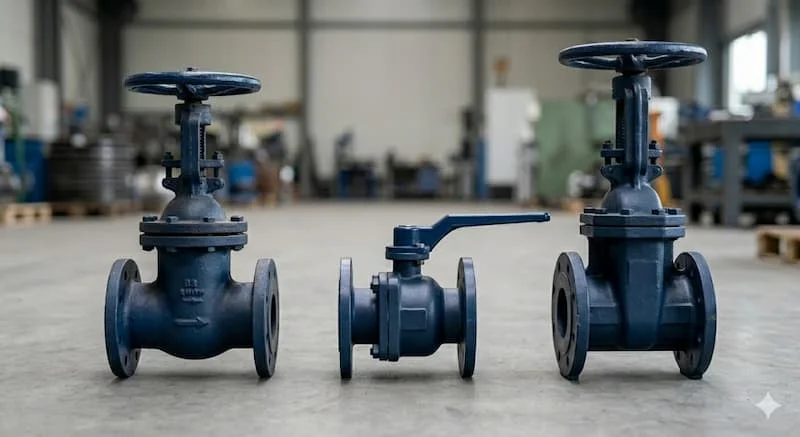

So sánh van nước cầu hơi gang với vật liệu Inox và Thép

Tại sao van cầu là "ông vua" trong hệ thống điều tiết hơi?

Nhiều người thường thắc mắc tại sao không dùng van bi cho rẻ và đóng mở nhanh? Thực tế, van nước cầu hơi gang sở hữu những ưu điểm mà van bi hay van bướm không thể thay thế trong ngành hơi:

1. Điều tiết lưu lượng vượt trội: Cấu trúc hình chữ S cho phép thay đổi lưu lượng một cách từ từ, tránh hiện tượng sốc áp suất đột ngột trong đường ống.

2. Độ bền tại ghế van: Trong khi van bi dễ bị hỏng gioăng làm kín khi mở hé (do áp lực hơi tì vào một bên gioăng), van cầu có đĩa van tiếp xúc đều quanh ghế van, giúp tuổi thọ van kéo dài hơn.

3. Khả năng sửa chữa: Khi van cầu bị rò rỉ, người ta có thể rà lại mặt vít (ghế van) và thay đĩa mới mà không cần vứt bỏ toàn bộ thân van.

Ứng dụng thực tế của van cầu hơi gang

Với tính đa năng và hiệu quả kinh tế, van nước cầu hơi gang xuất hiện ở hầu hết các cơ sở sản xuất có sử dụng nhiệt năng:

• Nồi hơi (Boiler): Lắp đặt tại các đường xả đáy, đường cấp hơi chính.

• Nhà máy thực phẩm & giải khát: Dùng trong các hệ thống tiệt trùng, thanh trùng bằng hơi nước.

• Hệ thống sấy: Nhà máy sản xuất thức ăn chăn nuôi, sấy gỗ, sấy nông sản.

• Công nghiệp dệt nhuộm & giấy: Cung cấp nhiệt năng cho các lô sấy, bể nhuộm.

Những sai lầm "chết người" thường gặp khi lắp đặt van hơi

1. Dùng van nước cho hệ thống hơi: Các loại van gang dùng cho nước lạnh thường có gioăng cao su hoặc đĩa nhựa. Khi gặp hơi nóng, các bộ phận này sẽ tan chảy ngay lập tức, gây kẹt van hoặc rò rỉ nghiêm trọng.

2. Chọn vật liệu gang cho hơi quá nhiệt: Nếu hệ thống của bạn sử dụng hơi quá nhiệt (nhiệt độ trên 250°C), việc dùng van cầu gang là cực kỳ nguy hiểm vì gang có thể bị biến tính và vỡ vụn dưới áp lực cao.

3. Lắp ngược chiều dòng chảy: Trên thân van nước cầu hơi gang luôn có mũi tên chỉ hướng. Lắp ngược sẽ khiến áp suất hơi đè lên trục van, gây khó khăn khi đóng/mở và làm hỏng gioăng cổ van.

Checklist: Cách chọn van cầu hơi gang đúng chuẩn kỹ thuật

Để hệ thống vận hành an toàn 24/7, hãy kiểm tra danh sách sau trước khi đặt hàng:

• [ ] Xác định nhiệt độ thực tế: Đảm bảo nhiệt độ hơi thấp hơn giới hạn chịu đựng của van (thường là dưới 220°C đối với gang).

• [ ] Kiểm tra áp suất định danh: Áp suất làm việc thực tế nên bằng khoảng 70-80% áp suất định danh (PN) của van để đảm bảo hệ số an toàn.

• [ ] Tiêu chuẩn mặt bích: Mặt bích của van phải khớp với mặt bích đường ống (ví dụ cùng là chuẩn JIS 10K hoặc cùng là DIN PN16).

• [ ] Vật liệu đĩa van: Ưu tiên chọn loại có đĩa bằng inox để chống xói mòn do dòng hơi.

Lưu ý khi lắp đặt và bảo trì:

• Hãy đảm bảo đường ống đã được thổi sạch cặn bẩn trước khi lắp van để tránh làm xước ghế van.

• Lắp đặt kèm bẫy hơi ở phía trước van để tránh hiện tượng "thủy kích" (water hammer) gây vỡ van.

• Định kỳ 6 tháng một lần cần kiểm tra gioăng cổ van và tra mỡ chịu nhiệt vào trục van.

Giải đáp thắc mắc thường gặp (FAQ)

1. Van nước cầu hơi gang có dùng được cho nước nóng không?

Hoàn toàn được. Van cầu gang hoạt động rất tốt trong các hệ thống nước nóng trung tâm (chiller) hoặc nước sưởi nhờ khả năng chịu nhiệt và điều tiết dòng chảy ổn định.

2. Tại sao tay quay van hơi thường rất nóng và khó vặn?

Do nhiệt truyền dẫn từ thân van qua trục lên tay quay. Nếu khó vặn, có thể do gioăng chì bị siết quá chặt hoặc trục van bị khô mỡ. Bạn nên nới lỏng ốc cổ van một chút hoặc tra thêm mỡ chịu nhiệt.

3. Van cầu có bị giảm áp suất khi dòng hơi đi qua không?

Có. Do dòng chảy bị uốn cong theo hình chữ S bên trong thân van, van cầu tạo ra một độ sụt áp nhất định lớn hơn so với van bi hay van cổng. Đây là "đánh đổi" để lấy khả năng điều tiết chính xác.

4. Khi nào nên thay thế van cầu mới?

Khi bạn đã siết hết cỡ ốc cổ van mà hơi vẫn rò rỉ, hoặc khi đóng chặt van mà lưu chất vẫn đi qua phía sau (hở ghế van), đó là lúc cần bảo trì hoặc thay mới.

Kết luận

Van nước cầu hơi gang không chỉ là một phụ kiện đóng ngắt đơn thuần, mà còn là "trái tim" điều phối nhiệt lượng cho toàn bộ hệ thống hơi nóng công nghiệp. Việc lựa chọn đúng chủng loại, hiểu rõ thông số kỹ thuật và lắp đặt chuẩn xác không chỉ giúp doanh nghiệp tiết kiệm chi phí năng lượng mà còn đảm bảo an toàn tuyệt đối cho người lao động.
