Van cổng ty chìm Shinyi là gì? Trong thi công hệ thống cấp nước tòa nhà, hạ tầng đô thị hay hệ thống phòng cháy chữa cháy (PCCC), việc đảm bảo dòng chảy vận hành ổn định là ưu tiên hàng đầu. Tuy nhiên, thực tế tại nhiều công trình, tình trạng rò rỉ tại khớp nối hoặc kẹt cánh van sau một thời gian ngắn sử dụng diễn ra khá phổ biến. Nguyên nhân chủ yếu không chỉ nằm ở kỹ thuật lắp đặt mà còn do việc chọn sai loại van hoặc sử dụng sản phẩm kém chất lượng, không chịu được áp lực làm việc thực tế.

Nhiều chủ đầu tư và đơn vị thầu thường đứng trước sự phân vân: Nên dùng van ty nổi để dễ quan sát hay chọn van ty chìm để tối ưu không gian? Và giữa hàng loạt thương hiệu trên thị trường, van cổng ty Shinyi có thực sự là cái tên đáng để "chọn mặt gửi vàng"?

Với ưu thế về độ bền vật liệu và thiết kế chuẩn công nghiệp, sản phẩm từ thương hiệu Shinyi đã khẳng định được vị thế tại thị trường Việt Nam. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và những lưu ý kỹ thuật quan trọng giúp bạn hiểu rõ tại sao dòng van này lại trở thành lựa chọn hàng đầu cho các hệ thống đường ống hiện nay.

Kiến thức nền về van cổng ty chìm Shinyi

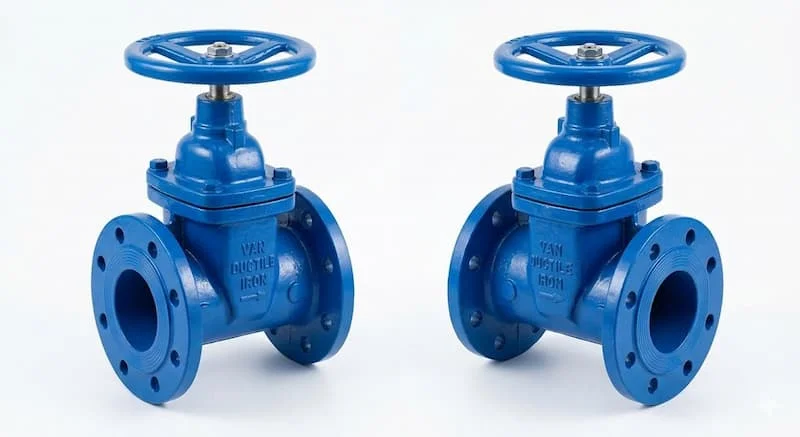

Van cổng ty chìm Shinyi là gì?

Van cổng ty chìm Shinyi (tên tiếng Anh: Non-Rising Stem Gate Valve) là dòng van công nghiệp chuyên dụng để đóng hoặc mở hoàn toàn dòng chảy trong đường ống. Điểm đặc trưng lớn nhất của dòng van này là khi vận hành đóng/mở, phần ty van (trục vít) chỉ xoay tròn tại chỗ mà không di chuyển lên xuống, giúp chiều cao tổng thể của van không thay đổi.

Thương hiệu Shinyi là doanh nghiệp có vốn đầu tư Đài Loan với nhà máy sản xuất hiện đại đặt tại Việt Nam. Điều này giúp sản phẩm thừa hưởng công nghệ tiêu chuẩn quốc tế nhưng lại có mức giá cực kỳ cạnh tranh và khả năng cung ứng linh hoạt cho các dự án nội địa. Shinyi tập trung chuyên sâu vào các thiết bị ngành nước như van cửa, van một chiều, van báo động, đáp ứng khắt khe các tiêu chuẩn kiểm định của ngành xây dựng và PCCC.

Nguyên lý hoạt động của van cổng ty chìm

Về cơ bản, van cổng ty chìm Shinyi vận hành dựa trên cơ chế truyền động trục vít. Khi người dùng tác động lực vào tay quay (vô lăng), trục ty van sẽ xoay. Do ty van được kết nối với đĩa van thông qua ren trong, chuyển động xoay của ty sẽ biến thành chuyển động tịnh tiến của đĩa van, nâng lên để mở hoặc hạ xuống để đóng dòng chảy.

Tại sao dòng van này lại được ưa chuộng?

• Dòng chảy thẳng: Khi mở hoàn toàn, đĩa van nằm ngoài phạm vi dòng chảy, giúp chất lỏng đi thẳng qua thân van. Điều này hạn chế tối đa sự sụt giảm áp suất và không gây cản trở dòng chảy.

• Độ kín khít cao: Cơ chế đóng từ trên xuống giúp đĩa van ép chặt vào ghế van, ngăn chặn rò rỉ hiệu quả ngay cả trong môi trường áp lực lớn.

• Tiết kiệm không gian: Vì ty van không nhô cao khi mở, loại van này cực kỳ phù hợp cho các hố ga chật hẹp hoặc các vị trí lắp đặt sát trần nhà.

Phân tích chuyên sâu

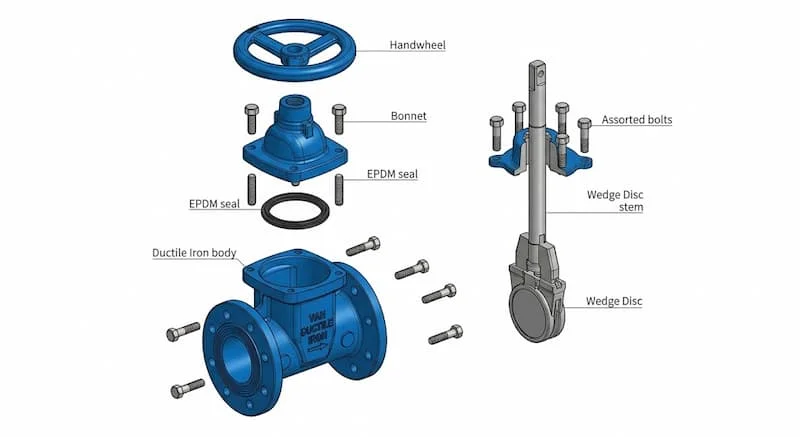

Cấu tạo chi tiết van cổng ty chìm Shinyi

Để hiểu tại sao van Shinyi có tuổi thọ cao, chúng ta cần bóc tách các thành phần vật liệu cấu tạo nên thiết bị:

• Thân van: Thường được đúc từ gang cầu (Ductile Iron). So với gang xám thông thường, gang cầu có khả năng chịu lực va đập và áp suất làm việc cao hơn, hạn chế tối đa tình trạng nứt vỡ thân van khi hệ thống xảy ra hiện tượng búa nước.

• Đĩa van: Đây là bộ phận quan trọng nhất, được chế tạo từ gang cầu và bọc lớp cao su EPDM cao cấp. Lớp bọc này giúp đĩa van có độ đàn hồi tốt, đóng kín khít tuyệt đối và đặc biệt là an toàn với nguồn nước sạch, chống ăn mòn hiệu quả.

• Ty van: Làm từ thép không gỉ (Inox 304/410), đảm bảo không bị gỉ sét dù thường xuyên tiếp xúc với nước, giúp việc vận hành xoay ty luôn trơn tru, không bị kẹt.

• Gioăng làm kín: Hệ thống O-ring bằng cao su giúp ngăn chặn nước rò rỉ theo trục van ra ngoài.

Thông số kỹ thuật tiêu chuẩn

Việc nắm rõ thông số kỹ thuật là điều kiện tiên quyết để chọn được model phù hợp với yêu cầu kỹ thuật của công trình.

Phân loại van cổng ty chìm

Dựa vào phương thức lắp đặt và mục đích sử dụng, Shinyi chia dòng van này thành các loại chính:

1. Theo kết nối:

   • Kết nối mặt bích: Dùng cho các đường ống lớn (từ DN50 trở lên), đảm bảo độ chắc chắn và dễ dàng tháo lắp bảo trì.

   • Kết nối ren: Thường dùng cho các đường ống nhỏ trong dân dụng.

2. Theo ứng dụng:

   • Dòng nước sạch: Thân van thường sơn epoxy màu xanh đặc trưng.

   • Dòng PCCC: Thân van sơn màu đỏ, đáp ứng các tiêu chuẩn về phòng cháy chữa cháy của cơ quan chức năng.

So sánh van cổng ty chìm vs Van ty nổi

Giải thích: Van ty chìm Shinyi thường được ưu tiên cho các hệ thống đường ống ngầm dưới lòng đất vì thiết kế gọn nhẹ giúp giảm chi phí xây dựng hố ga và bảo vệ trục van khỏi bùn đất, oxy hóa.

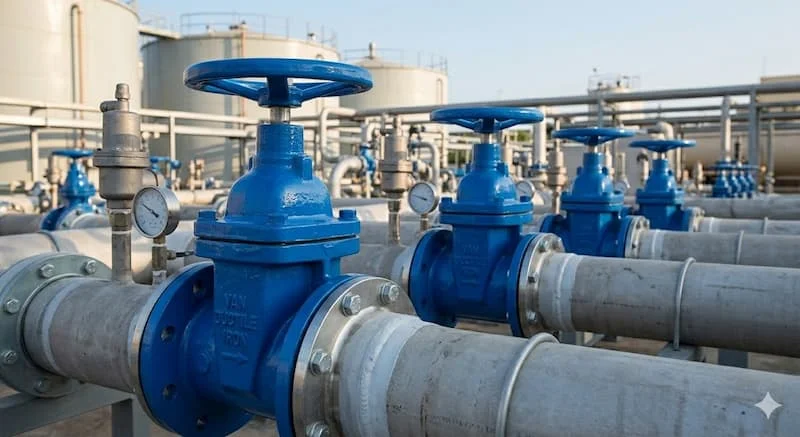

Ứng dụng thực tế

Van cổng ty chìm dùng trong trường hợp nào?

Nhờ tính đa năng và độ bền bỉ, dòng van này xuất hiện trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống cấp nước đô thị: Lắp đặt tại các trạm bơm, trục đường ống chính dẫn nước về khu dân cư.

• Hệ thống PCCC: Là thành phần không thể thiếu trong cụm van điều khiển trung tâm hoặc các nhánh cấp nước chữa cháy cho tòa nhà, nhà xưởng.

• Khu công nghiệp: Sử dụng trong hệ thống xử lý nước thải sơ bộ hoặc cấp nước sản xuất tại các nhà máy thực phẩm, dệt nhuộm nhờ vật liệu an toàn.

Sai lầm thường gặp khi chọn van

Nhiều đơn vị mua hàng thường mắc phải những sai sót dẫn đến việc van không thể lắp đặt hoặc hỏng hóc sớm:

• Chọn sai áp lực PN: Lắp van PN10 vào hệ thống có áp lực đỉnh lên tới 12-14 bar sẽ gây biến dạng đĩa van hoặc nứt thân.

• Lệch tiêu chuẩn mặt bích: Ví dụ đường ống dùng tiêu chuẩn JIS nhưng lại mua van tiêu chuẩn BS, dẫn đến việc các lỗ bu-lông không khớp nhau.

• Dùng sai môi trường: Sử dụng van cổng ty chìm bọc cao su cho môi trường nước nóng trên 100°C hoặc hóa chất đậm đặc sẽ làm hỏng lớp cao su EPDM nhanh chóng.

Hướng dẫn / Checklist chọn mua và lắp đặt

Cách chọn van cổng ty chìm đúng chuẩn

Để tránh lãng phí và đảm bảo kỹ thuật, hãy thực hiện theo checklist sau:

• [ ] Xác định kích thước (DN): Dựa trên đường kính ngoài của ống.

• [ ] Áp lực làm việc: Kiểm tra áp suất bơm và áp suất tĩnh của hệ thống để chọn PN10 hay PN16.

• [ ] Loại kết nối: Mặt bích hay ren? Nếu là mặt bích, cần chính xác tiêu chuẩn (BS, DIN hay JIS).

• [ ] Môi trường sử dụng: Nước sạch, nước thải hay hệ thống cứu hỏa?

Lưu ý khi lắp đặt và sử dụng

1. Vệ sinh đường ống: Trước khi lắp van, cần thổi sạch rác, xỉ hàn bên trong ống để tránh làm trầy xước lớp cao su bọc đĩa van.

2. Không siết quá lực: Khi đóng van, chỉ cần lực vừa đủ để kín. Việc dùng thêm đòn bẩy để siết quá chặt có thể làm hỏng ren ty van hoặc vỡ đai ốc.

3. Bảo trì định kỳ: Dù là ty chìm, bạn vẫn nên thực hiện thao tác đóng mở van hoàn toàn ít nhất 3-6 tháng một lần để đảm bảo các bộ phận không bị "chết" do cặn bẩn bám lâu ngày.

FAQ - Câu hỏi thường gặp

Van cổng ty chìm Shinyi có bền không?

Sản phẩm cực kỳ bền bỉ nhờ thân gang cầu và ty inox. Nếu vận hành đúng thông số áp lực và môi trường nước thông thường, tuổi thọ van có thể lên tới 10-15 năm.

Có dùng van này cho nước nóng không?

Hạn chế. Van cổng ty chìm bọc cao su EPDM thường chịu nhiệt dưới 80°C. Với nước nóng nhiệt độ cao hơn, bạn nên tham khảo dòng van cổng ty nổi sử dụng đĩa van bằng kim loại.

Nên chọn PN10 hay PN16?

Điều này phụ thuộc vào áp lực hệ thống của bạn. Thông thường, các tòa nhà cao tầng hoặc hệ thống PCCC ưu tiên dùng PN16 để đảm bảo hệ số an toàn cao hơn.

Giá van Shinyi bao nhiêu?

Giá thành phụ thuộc vào kích thước DN. Tuy nhiên, vì được sản xuất tại Việt Nam, giá van Shinyi thường rẻ hơn 20-30% so với các dòng nhập khẩu từ Hàn Quốc hay châu Âu mà vẫn đảm bảo tiêu chuẩn tương đương.

Kết luận

Van cổng ty chìm Shinyi là giải pháp cân bằng hoàn hảo giữa hiệu suất vận hành, độ bền vật liệu và chi phí đầu tư. Với cấu tạo gang cầu chắc chắn cùng khả năng đóng kín tuyệt đối, đây là linh kiện then chốt giúp bảo vệ và vận hành hệ thống nước một cách an toàn, ổn định nhất. Việc lựa chọn đúng model và lắp đặt đúng kỹ thuật không chỉ giúp tiết kiệm chi phí sửa chữa mà còn nâng cao tuổi thọ cho toàn bộ công trình.
