Ống inox thủy lực là gì?

Ống inox thủy lực là gì? Trong bất kỳ hệ thống truyền động công nghiệp nào, dù là một chiếc máy ép thủy lực công suất lớn trong xưởng cơ khí hay hệ thống điều khiển tự động trong nhà máy công nghiệp hiện đại, vai trò của đường ống dẫn luôn cốt lõi. Chúng là "mạch máu" vận chuyển dòng chảy năng lượng – dầu thủy lực dưới áp suất cao. Hãy hình dung đến một hệ thống dầu áp suất cao vận hành liên tục mà cơ cấu truyền dẫn không đảm bảo. Chỉ cần một lỗi nhỏ về độ kín hoặc sức chịu đựng của thành ống, thảm họa có thể xảy ra: dầu rò rỉ làm ô nhiễm môi trường làm việc, nứt vỡ đường ống bất ngờ gây dừng máy khẩn cấp, thậm chí là tai nạn lao động nghiêm trọng do dòng dầu áp lực cao phun ra.

Sự an toàn của con người và tuổi thọ của thiết bị là vấn đề không thể đánh đổi. Đó là lý do tại sao hệ thống thủy lực, đặc biệt là những hệ thống vận hành trong môi trường khắc nghiệt, đòi hỏi phải sử dụng ống inox thủy lực được thiết kế riêng biệt. Loại ống inox áp lực này không chỉ có khả năng chịu đựng sức ép dòng chảy cực đại mà còn sở hữu đặc tính chống ăn mòn tuyệt vời, đảm bảo tính toàn vẹn của hệ thống trong thời gian dài. Việc lựa chọn đúng ống dẫn dầu thủy lực inox ngay từ đầu là giải pháp tối ưu để tối đa hóa hiệu suất và tiết kiệm chi phí bảo trì.

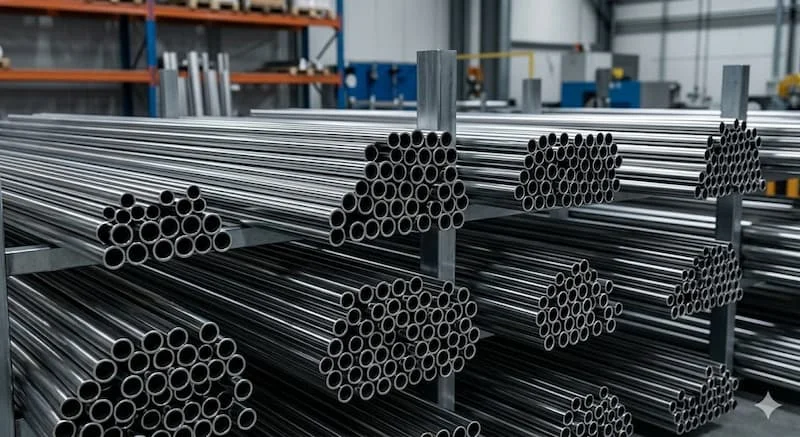

Ống inox thủy lực là gì?

Về bản chất, ống inox thủy lực là một loại ống dẫn được sản xuất từ vật liệu thép không gỉ (inox), chuyên dụng để vận chuyển chất lỏng hoặc khí có áp suất cao trong các hệ thống điều khiển thủy lực. Nhiệm vụ chính của nó là đảm bảo dòng dầu dẫn áp suất từ bơm thủy lực đến các cơ cấu chấp hành (xy lanh, mô tơ) được thông suốt và an toàn.

Do tính chất công việc luôn phải "đối mặt" với áp suất cực đại, thường lên tới hàng trăm, thậm chí hàng nghìn Bar, loại ống inox áp lực này sở hữu những đặc điểm kỹ thuật nổi trội:

• Chịu áp lực cực cao: Khả năng chịu lực bền bỉ, không bị phình hoặc nổ dưới sức ép dòng chảy mạnh.

• Chống ăn mòn ưu việt: Trơ trước sự tấn công của các loại hóa chất nhẹ, độ ẩm và các tác nhân ăn mòn trong môi trường công nghiệp, đảm bảo tuổi thọ lâu dài hơn nhiều so với ống thép carbon thông thường.

• Chịu rung động tốt: Độ dẻo cơ học phù hợp giúp ống hấp thụ được các rung động sinh ra trong quá trình vận hành, ngăn ngừa nứt vỡ tại các điểm kết nối.

Các loại vật liệu inox phổ biến nhất được sử dụng để chế tạo ống dẫn dầu thủy lực inox là inox 304 (cho môi trường thông thường) và inox 316 (cho môi trường biển, hóa chất cường độ cao).

Ống inox thủy lực là loại ống inox chuyên dùng trong hệ thống dầu và chất lỏng áp lực cao, có khả năng chịu áp lực tốt và chống ăn mòn cao, đảm bảo vận hành an toàn và bền bỉ.

Nguyên lý hoạt động của hệ thống ống inox thủy lực

Để hiểu rõ vai trò của ống inox thủy lực, trước hết chúng ta cần hiểu về nguyên lý cơ bản của hệ thống thủy lực: "Truyền áp suất thông qua chất lỏng (thường là dầu thủy lực)". Khi bơm thủy lực vận hành, nó tạo ra một dòng dầu có áp lực cao. Dầu thủy lực này sẽ đóng vai trò như một cơ cấu cơ học truyền lực đi.

Lúc này, các đường ống dẫn dầu thủy lực inox chính là các "hệ mạch máu" dẫn dắt dòng chảy năng lượng này từ bơm đến các xy lanh chấp hành. Để lực truyền đi là tối đa và an toàn, đường ống cần đáp ứng những yêu cầu kỹ thuật vô cùng khắt khe:

• Độ kín tuyệt đối (Độ kín cao): Không cho phép bất kỳ sự rò rỉ dầu nào, dù là nhỏ nhất, để duy trì áp suất làm việc và hiệu suất.

• Chịu áp lực tốt: Thành ống phải đủ độ dày và độ bền để không bị biến dạng hay nứt vỡ dưới tác động liên tục và đột ngột của áp suất cao từ bơm.

• Chống rung ưu việt: Hệ thống thủy lực khi vận hành luôn sinh ra rung động và va đập áp lực (búa nước). Đường ống cần có khả năng hấp thụ các rung động này để bảo vệ các mối nối và chính thành ống.

Áp suất cao của dòng dầu luôn tác động một lực ép đều và liên tục lên thành ống. Chỉ những loại ống inox áp lực được thiết kế đúng chuẩn, với chất lượng vật liệu đồng nhất và công nghệ sản xuất tiên tiến, mới có thể chịu đựng được sức ép này trong thời gian dài mà không bị "mỏi" vật liệu.

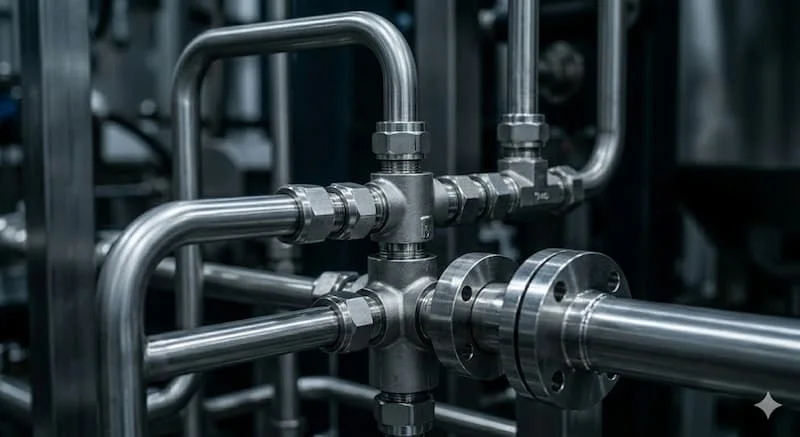

Thông số kỹ thuật của ống inox thủy lực

Việc lựa chọn đúng thông số kỹ thuật là yếu tố quan trọng nhất để đảm bảo ống inox thủy lực hoạt động an toàn và hiệu quả trong hệ thống của bạn. Bỏ qua các thông số này có thể dẫn đến việc chọn ống quá mỏng cho áp suất cao hoặc quá dày gây lãng phí.

Dưới đây là các thông số kỹ thuật cốt lõi cần quan tâm:

1. Đường kính và Độ dày thành ống

Đây là hai thông số quyết định trực tiếp đến lưu lượng dòng chảy và khả năng chịu áp:

• Đường kính phổ biến: Thường được tính bằng đường kính ngoài (OD) và đường kính trong (ID), đo bằng mm hoặc Inch (ví dụ: OD 6mm, 10mm, 12mm, 1/4", 3/8", 1/2"...).

• Độ dày thành ống: Độ dày càng lớn, khả năng chịu áp suất càng cao. Tra cứu độ dày thông qua các bảng tiêu chuẩn SCH (ví dụ: SCH10, SCH40, SCH80) hoặc đo trực tiếp bằng mm.

2. Áp suất làm việc

Thông số này (thường ký hiệu là WP - Working Pressure) cho biết áp suất tối đa mà ống có thể chịu đựng được một cách an toàn trong quá trình vận hành liên tục. Nó luôn được tính toán với một hệ số an toàn cao (thường gấp 3-4 lần WP).

3. Tiêu chuẩn và Bề mặt

Sản phẩm phải được sản xuất tuân thủ các tiêu chuẩn quốc tế uy tín:

• Tiêu chuẩn chất lượng: Phổ biến nhất là ASTM (Mỹ), JIS (Nhật Bản), DIN (Đức).

• Bề mặt: Phổ biến là bề mặt BA (sáng bóng, phù hợp yêu cầu thẩm mỹ và vệ sinh) và bề mặt No.1 (mờ, công nghiệp, phù hợp cho đa số các hệ thống công nghiệp nặng).

Bảng thông số kỹ thuật ống inox thủy lực tham khảo (Bề mặt BA):

Phân loại ống inox thủy lực phổ biến hiện nay

Dựa trên nhu cầu đa dạng của thị trường, ống inox thủy lực được chia thành nhiều nhóm chính:

1. Phân loại theo vật liệu

Người dùng thường phân vân không biết nên dùng inox 304 hay 316 cho dầu thủy lực. Thực tế, cả hai loại này đều có khả năng chịu áp lực như nhau (nếu cùng kích thước). Điểm khác biệt nằm ở khả năng chống ăn mòn:

• Inox 304: Lựa chọn phổ biến cho các hệ thống thủy lực công nghiệp trong nhà, môi trường khô ráo, ít tiếp xúc với hóa chất mạnh. Nó mang lại sự cân bằng tốt giữa hiệu suất và chi phí.

• Inox 316: Lựa chọn bắt buộc cho các môi trường biển, tàu cảng, nhà máy hóa chất hoặc các hệ thống y tế/thực phẩm yêu cầu khả năng chống ăn mòn clorua ưu việt và độ vệ sinh cao nhất.

2. Phân loại theo công nghệ sản xuất

• Ống đúc: Được sản xuất từ phôi đặc, không có mối hàn. Ống đúc nổi tiếng với độ bền cao và khả năng chịu áp suất cực tốt, là ưu tiên số 1 cho các hệ thống áp suất cao (ví dụ: trên 200 Bar).

• Ống hàn: Giá thành cạnh tranh hơn ống đúc. Nhờ công nghệ hàn tiên tiến ngày nay, ống hàn chất lượng cao vẫn có thể đáp ứng tốt các hệ thống dầu thủy lực ở áp suất trung bình đến thấp.

3. Phân loại theo áp lực sử dụng

Các đường ống dẫn dầu thủy lực inox còn được phân chia theo dải áp suất mà nó phục vụ:

• Áp suất thấp: Dùng cho các đường dầu hồi, hệ thống làm mát nhẹ (thường dưới 50 Bar).

• Áp suất trung bình: Dùng cho đa số các xy lanh chấp hành thông thường (khoảng 50 - 200 Bar).

• Áp suất cao: Dùng cho bơm thủy lực công suất lớn, máy ép hạng nặng (trên 200 Bar).

So sánh ống lnox thủy lực và ống thép thủy lực

Việc lựa chọn giữa ống lnox thủy lực và ống thép thủy lực (thường là thép carbon được xử lý bề mặt) là một quyết định ảnh hưởng trực tiếp đến tuổi thọ và chi phí của hệ thống. Dưới đây là bảng so sánh trực quan:

Phân tích: Ống thép có ưu điểm về giá thành ban đầu nhưng rất dễ bị ăn mòn, gỉ sét nếu không được bảo quản tốt. Gỉ sét từ thành ống có thể làm bẩn dầu thủy lực, gây hư hỏng bơm và xy lanh. Trong khi đó, ống lnox thủy lực với đặc tính chống gỉ tự thân, đảm bảo độ sạch tối đa cho dầu thủy lực và kéo dài tuổi thọ cho toàn hệ thống bơm - xy lanh. Do đó, inox là lựa chọn tối ưu cho các môi trường ăn mòn hoặc các ngành yêu cầu độ sạch cao (thực phẩm, y tế, dược phẩm).

Vì sao ống lnox thủy lực có khả năng chịu áp lực cao?

Đây không phải là một đặc tính ngẫu nhiên, mà là kết quả của sự kết hợp hoàn hảo giữa vật liệu và công nghệ:

1. Thành phần hợp kim đặc biệt

Thép không gỉ (inox) không chỉ có crom để chống gỉ, mà còn chứa nhiều nguyên tố hợp kim khác như niken, mangan, molypden (trong inox 316)... Sự pha trộn này tạo ra một cấu trúc vi mô bền vững, làm tăng độ cứng, độ bền cơ học và đặc biệt là độ dẻo cơ học phù hợp. Độ dẻo cơ học giúp ống hấp thụ các va đập và rung động áp lực mà không bị nứt vỡ, phình ống.

2. Độ dày thành ống

Bằng cách tăng độ dày thành ống, chúng ta có thể làm cho ống inox áp lực chịu được áp suất cao hơn đáng kể. Các bảng tiêu chuẩn (SCH, Bảng thông số kỹ thuật) luôn quy định rõ ràng độ dày cần thiết cho từng dải áp suất.

3. Công nghệ sản xuất tiên tiến

Hơn tất cả, ống đúc thủy lực (Seamless Tube) được sản xuất bằng cách kéo phôi đặc nguội qua khuôn. Công nghệ này đảm bảo thành ống có độ sạch và độ dày đồng nhất tuyệt đối, không có điểm yếu (mối hàn) như ống hàn. Trong các hệ thống áp suất cao, một mối hàn không đạt chuẩn có thể trở thành điểm khởi nguồn cho sự nứt vỡ. Do đó, ống đúc luôn là ưu tiên hàng đầu cho các dải áp lực cao và va đập lớn.

4. Độ kín và Khả năng chống biến dạng

Inox có giới hạn chảy và giới hạn dẻo cơ học tốt, giúp ống dẫn dầu thủy lực inox chịu được các biến dạng đàn hồi trong dải áp suất làm việc mà không bị phình vĩnh viễn. Kết hợp với các loại đầu nối chuyên dụng (như đầu nối nén, đầu nối JIC), hệ thống ống đảm bảo độ kín tuyệt đối dưới áp lực cực cao.

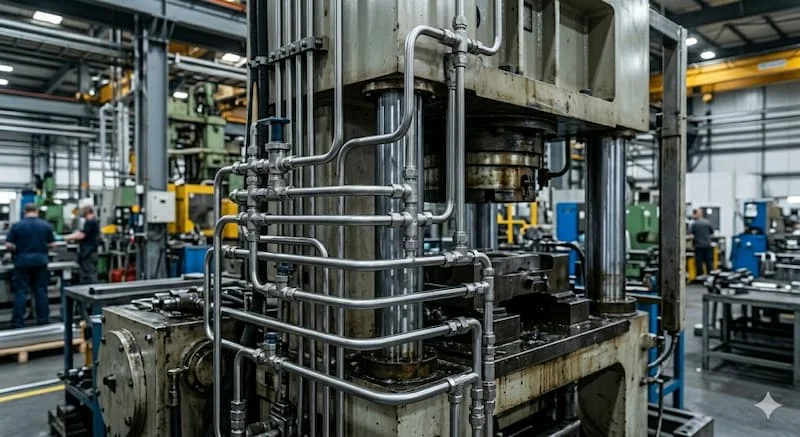

Ứng dụng thực tế của ống lnox thủy lực

Nhờ những ưu điểm vượt trội, ống lnox thủy lực được tin dùng rộng rãi trong hầu hết các lĩnh vực công nghiệp và dân dụng, đặc biệt là những nơi yêu cầu an toàn tuyệt đối trước áp lực và gỉ sét:

• Máy ép thủy lực công suất lớn: Là "mạch máu" dẫn dầu truyền lực chính cho các xi lanh ép trong ngành gia công cơ khí, luyện kim.

• Hệ thống dầu công nghiệp: Dẫn dầu trong các nhà máy sản xuất thép, xi măng, khai thác khoáng sản.

• Thiết bị nâng hạ hạng nặng: Trong xe cẩu, cẩu cảng, xe nâng hàng, thang máy thủy lực (nơi va đập áp lực lớn và yêu cầu an toàn cao).

• Nhà máy hóa chất, lọc dầu: Trong môi trường tiếp xúc liên tục với độ ẩm và hóa chất ăn mòn, vật liệu inox trơ là lựa chọn bền vững nhất.

• Công nghiệp tàu biển: Hệ thống lái, hệ thống cẩu hàng, thiết bị neo tàu (chống ăn mòn muối biển clorua tốt nhất).

• Dây chuyền tự động hóa, robot: Các đường ống dẫn dầu áp lực nhỏ nhưng yêu cầu độ chính xác và sạch sẽ cực cao.

Ví dụ: Trong một dự án lắp đặt hệ thống lái cho tàu biển, việc sử dụng ống đúc inox thủy lực mác 316 (chứa 2-3% molypden) là bắt buộc. Loại ống này không chỉ chịu được áp suất lái lên tới hàng trăm Bar, mà quan trọng hơn, nó có thể chịu đựng được sự tấn công liên tục của clorua trong nước biển mà không bị ăn mòn lỗ kim, đảm bảo an toàn cho con tàu trong suốt nhiều năm vận hành ngoài khơi.

Sai lầm thường gặp khi chọn ống lnox thủy lực

Dưới đây là checklist những sai lầm phổ biến nhất, dựa trên kinh nghiệm của các chuyên gia trong ngành, để giúp bạn tránh "tiền mất tật mang" và đảm bảo an toàn tuyệt đối cho hệ thống của mình:

1. Chọn sai áp suất: Sử dụng ống áp suất thấp cho hệ thống áp suất cao là sai lầm nguy hiểm nhất. Ngược lại, chọn ống quá dày không cần thiết sẽ gây lãng phí chi phí đáng kể.

2. Không tính môi trường ăn mòn: Sử dụng ống inox 304 trong môi trường biển hoặc tiếp xúc hóa chất mạnh sẽ dẫn đến gỉ sét lỗ kim nhanh chóng. Cần đánh giá kỹ khả năng chống ăn mòn clorua.

3. Chọn độ dày không phù hợp: Chỉ quan tâm đến dải áp suất làm việc (WP) mà không tính đến áp suất nổ (BP) hoặc va đập áp lực có thể xảy ra. Cần tuân thủ đúng độ dày thành ống tiêu chuẩn.

4. Dùng ống dân dụng cho hệ thủy lực: Đây là sai lầm chết người. Ống inox dân dụng thường mỏng, không được thiết kế và kiểm tra để chịu được áp suất và rung động như ống inox áp lực chuyên dụng.

5. Mua hàng không đạt tiêu chuẩn: Sản phẩm không có chứng chỉ CO/CQ rõ ràng, không tuân thủ các tiêu chuẩn quốc tế (ASTM, DIN, JIS), không đảm bảo độ đồng nhất vật liệu.

Cách chọn ống lnox thủy lực phù hợp

Để sở hữu một hệ thống ống lnox thủy lực hoạt động bền bỉ, an toàn và tối ưu về chi phí, hãy tuân thủ Checklist lựa chọn chuyên nghiệp dưới đây:

1. Xác định áp suất hệ thống

Xác định chính xác áp suất làm việc (Working Pressure) tối đa và áp suất va đập (Peak Pressure) có thể xảy ra trong hệ thống của bạn. Bỏ qua va đập áp lực (ví dụ: búa nước trong hệ thống nâng hạ) là một sai lầm phổ biến.

2. Chọn đúng vật liệu và kiểm tra môi trường ăn mòn

Lựa chọn giữa mác inox 304 (cho môi trường trong nhà, ít ăn mòn clorua) và inox 316 (cho môi trường biển, tàu cảng, hóa chất mạnh). Đánh giá kỹ khả năng chống ăn mòn để đảm bảo tuổi thọ.

3. Kiểm tra tiêu chuẩn ASTM/DIN/JIS

Sản phẩm phải được sản xuất tuân thủ các tiêu chuẩn quốc tế uy tín. Tiêu chuẩn quốc tế đảm bảo độ đồng nhất về vật liệu và công nghệ sản xuất.

4. Chọn đúng độ dày thành ống và Loại ống

Dựa trên áp suất vận hành, chọn đúng độ dày thành ống. Với áp suất cao (thường trên 200 Bar) và va đập lớn, luôn ưu tiên ống đúc thủy lực (Seamless Tube) để đảm bảo an toàn tuyệt đối.

5. Chọn đơn vị cung cấp uy tín

Lựa chọn các đơn vị có cam kết chất lượng, đầy đủ giấy tờ CO/CQ chính hãng và có chính sách bảo hành rõ ràng.

Bảng chọn nhanh ống lnox thủy lực theo ứng dụng:

Lưu ý khi lắp đặt và bảo trì ống lnox thủy lực

Dưới đây là những "bí kíp" lắp đặt và bảo trì của các chuyên gia để kéo dài tuổi thọ hệ thống:

• Không uốn cong quá mức: Tuân thủ đúng bán kính uốn tối thiểu được quy định. Uốn quá gấp có thể làm mỏng thành ống và gây tập trung ứng suất, dẫn đến gỉ sét hoặc nứt vỡ trong tương lai.

• Dùng phụ kiện đúng chuẩn: Phải sử dụng các loại đầu nối, khớp nối (JIC, NPT, Flare...) chuyên dụng, có dải áp lực và vật liệu tương thích với ống lnox thủy lực. Phụ kiện không phù hợp có thể gây độ kín kém và rò rỉ.

• Không hàn nếu không cần thiết: Với ống mỏng (< 2-3mm), ưu tiên sử dụng đầu nối nén hoặc đầu nối Flare. Nếu bắt buộc phải hàn, cần tuân thủ đúng quy trình hàn inox và làm sạch sau khi hàn (tẩy mối hàn).

• Kiểm tra rò rỉ định kỳ: Trong quá trình vận hành, cần kiểm tra định kỳ các mối nối. Rò rỉ dầu không chỉ gây lãng phí và ô nhiễm mà còn làm giảm hiệu suất và an toàn của hệ thống.

• Vệ sinh dầu thủy lực thường xuyên: Dầu thủy lực bẩn chứa cặn và độ ẩm có thể làm trầy xước bơm, xi lanh và ăn mòn lớp màng bảo vệ của đường ống từ bên trong. Việc vệ sinh dòng dầu là giải pháp bảo vệ hệ thống bơm - xy lanh - đường ống toàn diện nhất.

FAQ: Câu hỏi thường gặp về ống lnox thủy lực

Ống inox thủy lực chịu áp lực bao nhiêu?

Áp suất làm việc (Working Pressure) phụ thuộc vào đường kính ống và độ dày thành ống. Ví dụ, ống OD 6mm, thành ống 1mm mác BA có thể chịu áp suất làm việc lên tới 500 Bar. Trong các hệ thống hạng nặng, ống đúc thủy lực mác 316 có thể phục vụ cho dải áp suất trên 1000 Bar.

Nên dùng inox 304 hay 316 cho hệ thủy lực?

Cả hai loại này đều có khả năng chịu áp lực như nhau (nếu cùng kích thước). Inox 304 phù hợp cho môi trường trong nhà, khô ráo. Inox 316 bắt buộc cho môi trường biển, hóa chất mạnh nhờ khả năng kháng clorua clorua ưu việt.

Ống lnox thủy lực có chống gỉ không?

Có, đó là ưu điểm lớn nhất của vật liệu inox. Tuy nhiên, nó chỉ gỉ sét trong môi trường cực đoan (như nồng độ clorua cực cao vượt quá khả năng kháng kháng của vật liệu) hoặc khi bị nhiễm sắt sắt sắt trong thi công.

Ống đúc và ống hàn loại nào tốt hơn?

Ống đúc nổi tiếng với độ bền cao và độ dày đồng nhất tuyệt đối, không có mối hàn. Ống hàn giá giá giá giá giá cạnh tranh hơn. Với áp suất cao (thường trên 200 Bar), luôn ưu tiên ống đúc. Với áp suất trung bình đến thấp, ống hàn chất lượng cao là giải pháp giải pháp kinh tế kinh tế kinh tế.

Có thể dùng ống inox thủy lực ngoài trời không?

Hoàn toàn được. Ống lnox thủy lực, đặc biệt là mác inox 316, là lựa chọn tốt nhất cho các hệ thống công nghiệp công nghiệp công nghiệp ngoài trời hoặc trên tàu tàu tàu cảng cảng cảng nhờ đặc tính tự thân chống ăn mòn.

Kết luận

Tổng kết lại, việc sử dụng ống lnox thủy lực là một giải pháp cam kết về an toàn và hiệu suất lâu dài cho mọi hệ thống áp lực cao, đặc biệt là những hệ thống vận hành trong môi trường công nghiệp khắc nghiệt. Với dải áp suất WP lên tới hàng trăm, thậm chí hàng nghìn Bar, đặc tính tự thân chống gỉ, tuổi thọ lâu dài và độ sạch tuyệt đối cho dầu thủy lực, ống inox áp lực chuyên dụng là sự đầu tư bền vững nhất cho sự ổn định của hệ thống.
