PN16 DN50 là gì?

PN16 DN50 là gì? Trong lĩnh vực kỹ thuật đường ống, khi tìm kiếm các loại van bướm, van cổng, van bi hay van một chiều, bạn sẽ thường xuyên bắt gặp ký hiệu PN16 DN 50 được khắc trực tiếp trên thân thiết bị hoặc ghi rõ trong bản vẽ kỹ thuật. Đây không chỉ là những con số ngẫu nhiên, mà là bộ thông số cốt lõi quyết định sự tương thích của thiết bị với toàn bộ hệ thống.

Tuy nhiên, thực tế là nhiều người vận hành vẫn chưa hiểu chính xác ý nghĩa của các ký hiệu này, dẫn đến những sai lầm tai hại trong quá trình lắp đặt: chọn sai kích thước đường ống, nhầm lẫn về áp suất chịu đựng, hoặc nghiêm trọng hơn là không thể kết nối van với hệ thống hiện hữu. Việc hiểu đúng PN16 DN 50 chính là bước đệm đầu tiên để bạn lựa chọn được thiết bị chính xác, đảm bảo hệ thống vận hành an toàn, kín khít và tối ưu hóa chi phí đầu tư dài hạn.

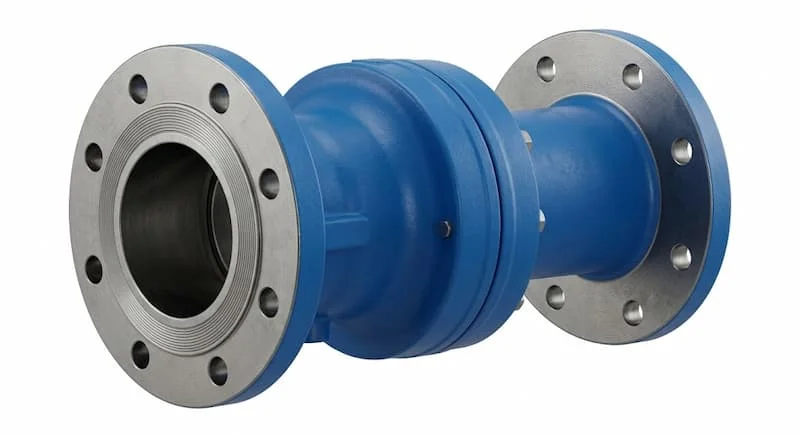

PN16 DN50 là gì?

PN16 DN50 là tổ hợp hai thông số kỹ thuật tiêu chuẩn dùng để mô tả kích thước và áp suất làm việc tối đa của một thiết bị trong hệ thống đường ống.

• DN50 (Diameter Nominal): Đây là đường kính danh nghĩa của thiết bị. Con số 50 biểu thị cho kích thước đường kính trong của ống hoặc đường kính cửa van là 50 mm, thường tương đương với ống chuẩn 2 inch.

• PN16 (Pressure Nominal): Đây là áp suất danh nghĩa. Con số 16 biểu thị rằng thiết bị được thiết kế để hoạt động an toàn dưới mức áp suất 16 bar (tương đương 1,6 MPa).

Trong quy chuẩn quốc tế, PN16 DN 50 giúp các kỹ sư và nhà thầu đồng bộ hóa toàn bộ các thiết bị trên cùng một đường ống. Nếu hệ thống của bạn sử dụng tiêu chuẩn này, mọi thành phần từ van, mặt bích cho đến phụ kiện nối ống đều phải tuân thủ đúng kích thước DN50 và khả năng chịu áp PN16 để đảm bảo tính an toàn và khả năng lắp đặt khớp nối hoàn hảo.

Tại sao PN và DN là thông số bắt buộc trong hệ thống đường ống?

Việc sử dụng các thông số tiêu chuẩn như DN và PN không phải là rào cản kỹ thuật mà là yêu cầu bắt buộc để đảm bảo sự đồng bộ.

Vai trò của DN (Đường kính danh nghĩa): DN là thước đo tiêu chuẩn xác định kích thước vật lý của các thiết bị đường ống. Dựa vào thông số này, người thiết kế có thể xác định được đường ống, van và mặt bích nào sẽ khớp với nhau. Một đường ống có DN50 chắc chắn sẽ cần các phụ kiện kết nối có cùng kích thước DN50 để đảm bảo lưu lượng dòng chảy không bị tắc nghẽn hoặc tạo ra áp suất đột biến tại các điểm nối.

Vai trò của PN (Áp suất danh nghĩa): PN xác định khả năng "chịu đựng" của thiết bị trước áp suất bên trong dòng chảy. Việc nắm rõ PN giúp tránh hiện tượng vỡ ống, bung mặt bích hoặc rò rỉ tại các điểm kết nối do áp suất vượt ngưỡng.

Tại sao phải đồng bộ cả hai? Sự kết hợp giữa DN và PN tạo nên tiêu chuẩn kết nối khắt khe. Nếu bạn lắp một thiết bị không đạt chuẩn PN16 vào hệ thống yêu cầu áp suất 16 bar, nguy cơ tai nạn lao động và hư hỏng tài sản là rất lớn. Ngược lại, việc lắp sai DN sẽ khiến thiết bị không thể kết nối hoặc gây ra hiện tượng giảm lưu lượng dòng chảy đáng kể.

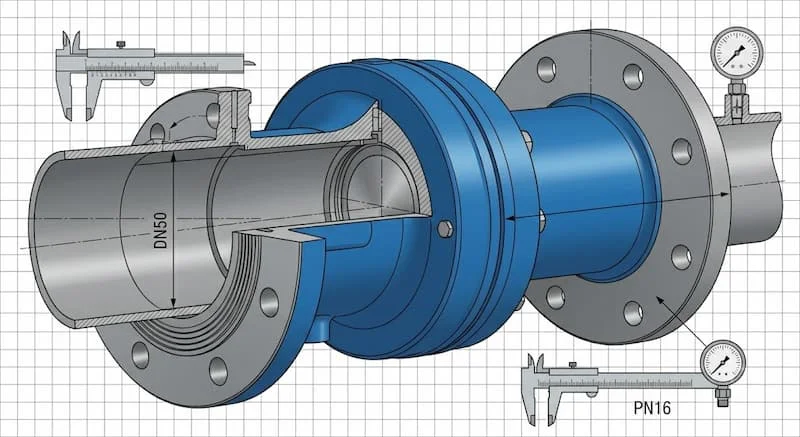

Phân tích chuyên sâu về thông số kỹ thuật PN16 DN 50

Để lựa chọn thiết bị PN16 DN 50 đạt chuẩn, cần nắm rõ các thông số kỹ thuật tiêu chuẩn hiện nay:

• Kích thước danh nghĩa: DN50 tương đương 50 mm hay 2 inch. Đây là kích thước rất phổ biến cho các đường nhánh trong các tòa nhà hoặc trạm bơm.

• Áp suất làm việc: PN16 tương đương 16 bar hay khoảng 232 psi. Đây là mức áp suất tiêu chuẩn cho các hệ thống cấp nước sinh hoạt và PCCC tại Việt Nam.

• Tiêu chuẩn mặt bích: Các thiết bị DN50 PN16 thường được sản xuất theo các bộ tiêu chuẩn như DIN PN16, EN1092-1 hoặc BS4504. Khoảng cách lỗ bu lông và đường kính mặt bích giữa các chuẩn này thường có sự tương đồng, giúp việc lắp đặt trở nên thuận tiện.

Đặc biệt, nhiệt độ làm việc của thiết bị còn phụ thuộc vào vật liệu cấu tạo. Một chiếc van bi DN50 PN16 bằng inox sẽ có khả năng chịu nhiệt khác hoàn toàn so với một chiếc van bướm thân gang cùng thông số. Do đó, đừng chỉ nhìn vào thông số áp suất mà hãy xem xét kỹ vật liệu để phù hợp với môi chất bên trong hệ thống.

Các thiết bị phổ biến sử dụng tiêu chuẩn PN16 DN50

Trên thực tế, hầu hết các thiết bị đường ống công nghiệp đều được sản xuất theo tiêu chuẩn này:

1. Van bướm DN50 PN16: Phổ biến trong các hệ thống HVAC nhờ trọng lượng nhẹ, giá thành tối ưu và vận hành đóng mở nhanh.

2. Van cổng DN50 PN16: Được dùng nhiều trong các đường ống nước sạch do có ưu điểm là tổn thất áp suất cực thấp khi mở hoàn toàn.

3. Van bi DN50 PN16: Ưu tiên hàng đầu cho các vị trí cần độ kín tuyệt đối và tần suất đóng mở thường xuyên.

4. Van một chiều DN50 PN16: Bảo vệ hệ thống máy bơm khỏi hiện tượng búa nước và dòng chảy ngược.

5. Y lọc DN50 PN16: Thiết bị không thể thiếu trước các máy bơm hoặc van điều khiển để ngăn chặn cặn bẩn làm hư hỏng thiết bị.

Tại sao PN16 phổ biến nhất? So sánh với PN10 (thường chỉ dùng trong dân dụng nhẹ) hoặc PN25 (dùng trong công nghiệp cao áp), PN16 là "điểm ngọt" về chi phí. Nó đáp ứng tốt hầu hết các ứng dụng nước và PCCC thông dụng, tạo sự cân bằng hoàn hảo giữa khả năng chịu áp và hiệu quả kinh tế.

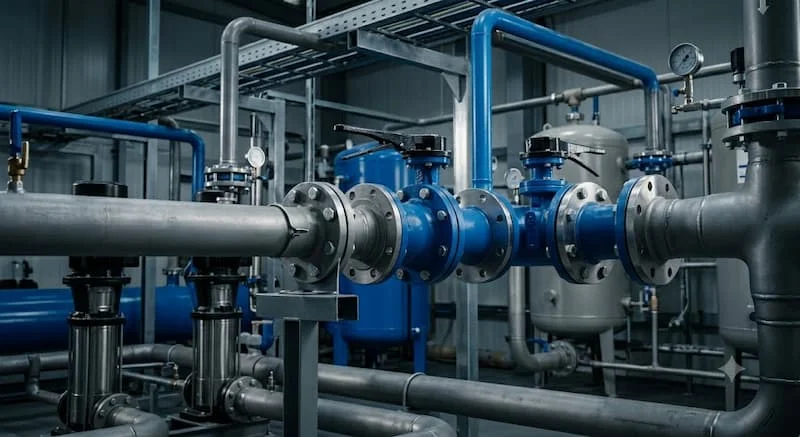

Ứng dụng thực tế và những sai lầm cần tránh

PN16 DN 50 có mặt ở khắp mọi nơi:

• Hệ thống cấp nước: Tại các nhà máy nước, chung cư và khu dân cư.

• Hệ thống PCCC: Các đường ống chính dẫn nước chữa cháy cho tòa nhà.

• Hệ thống HVAC: Trong các đường ống nước lạnh (chiller) hoặc nước giải nhiệt.

• Công nghiệp: Trong các trạm xử lý nước và đường ống phụ trợ trong sản xuất.

Những sai lầm thường gặp:

• Nhầm lẫn giữa DN50 và kích thước thực: Nhiều người tưởng DN50 là đường kính ngoài của ống, dẫn đến chọn sai cỡ van.

• Chỉ chú ý DN mà bỏ qua PN: Lắp van chịu áp PN10 vào hệ thống chạy 16 bar gây nguy hiểm.

• Không kiểm tra tiêu chuẩn mặt bích: Mua van chuẩn JIS nhưng hệ thống lại dùng chuẩn DIN/BS, không thể lắp vừa.

• Bỏ qua nhiệt độ: Dùng vật liệu không chịu được nhiệt độ thực tế của lưu chất dù thông số PN16 vẫn đạt yêu cầu.

Hướng dẫn lựa chọn thiết bị PN16 DN 50 phù hợp

Để đảm bảo hiệu quả đầu tư, hãy thực hiện theo quy trình 6 bước:

1. Xác định môi chất: Nước sạch, nước thải hay hóa chất?

2. Xác định áp suất vận hành: Đảm bảo hệ thống không bao giờ vượt ngưỡng 16 bar.

3. Kiểm tra kích thước đường ống: Xác định rõ đường kính trong để chọn đúng DN50.

4. Lựa chọn vật liệu: Gang, inox hay đồng tùy vào yêu cầu môi trường.

5. Tiêu chuẩn mặt bích: Kiểm tra kỹ bản vẽ kỹ thuật của hệ thống.

6. Nhà cung cấp uy tín: Yêu cầu đầy đủ CO/CQ để đảm bảo chất lượng.

Checklist nhanh: ✓ Đúng kích thước DN50 | ✓ Đúng áp suất PN16 | ✓ Chuẩn mặt bích tương thích | ✓ Đúng vật liệu môi chất | ✓ Đủ chứng từ CO/CQ.

FAQ

DN50 là bao nhiêu inch?

DN50 tương đương khoảng 2 inch.

PN16 chịu được áp suất bao nhiêu?

PN16 chịu được áp suất danh nghĩa là 16 bar.

Có thể dùng van PN10 thay cho PN16 không?

Không nên, vì van sẽ không đảm bảo an toàn nếu hệ thống chạy ở áp lực 16 bar.

PN16 DN50 có phổ biến không?

Đây là tiêu chuẩn kỹ thuật phổ biến nhất hiện nay cho hệ thống đường ống công nghiệp và dân dụng.

Những loại van nào thường có DN50 PN16?

Hầu hết các loại van cơ bản như van bướm, van bi, van cổng và van một chiều.

Kết luận

PN16 DN 50 là tổ hợp thông số kỹ thuật cốt lõi giúp xác định kích thước và khả năng chịu áp của các thiết bị đường ống. Việc hiểu đúng ý nghĩa của từng ký hiệu không chỉ giúp bạn tránh được những sai lầm trong quá trình lắp đặt mà còn đảm bảo hệ thống vận hành trơn tru, an toàn và bền bỉ.
