Van chống tụt là gì?

Van chống tụt là gì? Trong vận hành các thiết bị thủy lực như xe nâng người, cẩu thủy lực, bàn nâng công nghiệp hay máy ép, việc giữ tải trọng ở một vị trí cố định trong thời gian dài là yêu cầu kỹ thuật cơ bản. Tuy nhiên, bất kỳ hệ thống thủy lực nào cũng có thể đối mặt với rủi ro mất áp suất đột ngột do vỡ ống dẫn dầu, rò rỉ tại các đầu nối hoặc hỏng hóc bơm. Khi áp lực mất đi, xi lanh thủy lực sẽ không còn lực giữ, dẫn đến nguy cơ tải trọng rơi tự do, gây hư hỏng thiết bị và – quan trọng hơn hết – là tai nạn lao động nghiêm trọng.

Để ngăn ngừa những sự cố thảm khốc này, van nước chống tụt được coi là "lá chắn" an toàn bắt buộc phải có. Thiết bị này không chỉ giúp giữ tải ổn định mà còn đóng vai trò bảo vệ toàn bộ hệ thống khỏi các tình huống bất ngờ, đảm bảo an toàn tuyệt đối cho người vận hành và thiết bị.

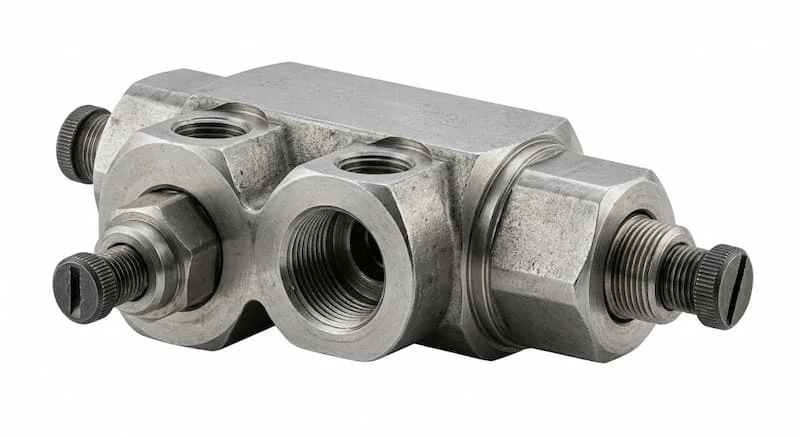

Van chống tụt là gì?

Van chống tụt là một loại van an toàn thủy lực chuyên dụng, có chức năng chính là khóa dòng dầu bên trong khoang xi lanh khi áp suất hệ thống giảm đột ngột hoặc xảy ra sự cố trên đường ống dẫn dầu. Bằng cách khóa chặt lượng dầu lưu giữ, thiết bị này ngăn cản xi lanh bị hạ xuống ngoài ý muốn, giữ tải trọng hoặc thiết bị ở đúng vị trí cố định dù hệ thống có mất áp suất cấp.

Trên thị trường và trong tài liệu kỹ thuật, van nước chống tụt còn được gọi bằng nhiều tên gọi khác như van khóa chống tụt, van chống rơi tải, hoặc theo thuật ngữ tiếng Anh chuyên ngành là Load Holding Valve, Hose Burst Valve, hay Counterbalance Valve.

Vai trò của van nước chống tụt trong hệ thống thủy lực là cực kỳ quan trọng: nó không chỉ thực hiện nhiệm vụ giữ tải trọng, ngăn chặn rơi tự do mà còn là yếu tố tiên quyết trong việc đạt được các tiêu chuẩn an toàn lao động quốc tế đối với các thiết bị nâng hạ.

Nguyên lý hoạt động của van nước chống tụt

Nguyên lý vận hành của van nước chống tụt dựa trên sự kiểm soát áp suất và dòng chảy tại các cổng dầu của xi lanh. Van thường được lắp đặt trực tiếp trên thân xi lanh hoặc tại vị trí rất gần cổng dầu để tối ưu hóa hiệu quả bảo vệ.

Cơ chế bảo vệ chủ động

• Khi vận hành bình thường: Dầu thủy lực lưu thông qua van một cách thông suốt, cho phép xi lanh nâng hạ trơn tru theo sự điều khiển của van phân phối chính.

• Khi xảy ra sự cố: Nếu đường ống dẫn dầu bị vỡ hoặc rò rỉ khiến áp suất hệ thống mất đột ngột, áp lực đối kháng từ tải trọng bên trên sẽ ngay lập tức tác động vào van nước chống tụt. Lúc này, van sẽ tự động đóng lại (cơ chế khóa dòng dầu).

Dầu bị giữ chặt lại bên trong xi lanh và không thể thoát ra ngoài, khiến xi lanh trở thành một trụ đỡ vững chắc, giữ nguyên tải trọng tại vị trí trước khi sự cố xảy ra. Đây chính là lý do giúp thiết bị không bị sụt áp, không bị tụt, đảm bảo an toàn cho khu vực xung quanh và người vận hành.

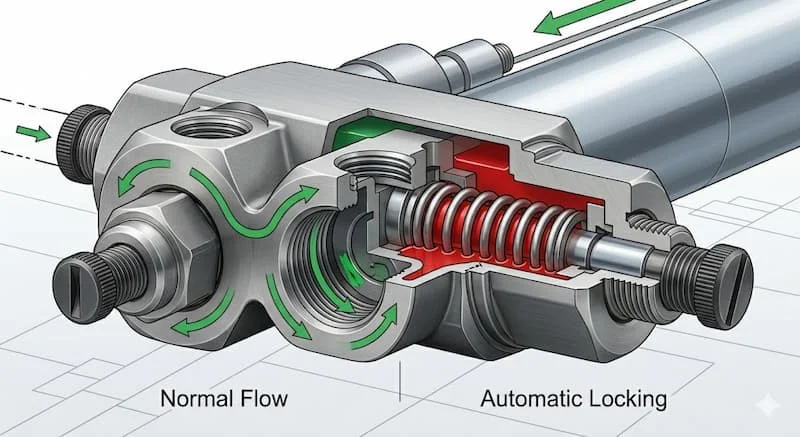

Phân tích chuyên sâu về cấu tạo và chủng loại

Cấu tạo chính của van nước chống tụt

Một van nước chống tụt tiêu chuẩn bao gồm các thành phần quan trọng:

• Thân van: Được chế tạo từ thép hợp kim hoặc thép cường lực, đảm bảo chịu được áp suất thủy lực rất cao.

• Lò xo điều áp: Tạo lực đóng van nhanh chóng khi áp suất điều khiển mất đi.

• Piston hoặc poppet: Bộ phận chuyển động chính để đóng/mở dòng dầu.

• Cổng dầu: Được thiết kế tỉ mỉ để kết nối khít với xi lanh, đảm bảo độ kín tối đa.

Các loại van nước chống tụt phổ biến

• Van nước chống tụt cơ khí: Có kết cấu đơn giản, giá thành thấp, thường dùng cho các thiết bị tải nhẹ.

• Van nước chống tụt thủy lực: Đòi hỏi độ chính xác cao hơn, hoạt động cực kỳ ổn định trong các dòng máy công nghiệp phức tạp.

• Van tích hợp trên xi lanh: Được gắn trực tiếp vào đầu xi lanh, giúp tiết kiệm không gian lắp đặt và nâng cao tính an toàn nhờ giảm thiểu số lượng ống nối trung gian.

• Van cân bằng (Counterbalance Valve): Ngoài chức năng chống tụt, nó còn giúp kiểm soát tốc độ hạ tải một cách êm ái, tránh hiện tượng rung lắc.

Van nước chống tụt và van một chiều: Tại sao không thể thay thế?

Nhiều người mới làm kỹ thuật thường nhầm lẫn giữa van nước chống tụt và van một chiều (Check valve) vì thấy cả hai đều có thể ngăn dòng dầu. Tuy nhiên, đây là hai thiết bị hoàn toàn khác biệt:

Tại sao không thể thay thế? Van một chiều chỉ có chức năng ngăn dòng chảy ngược lại nguồn, nhưng nó không có khả năng kiểm soát áp suất giữ tải hoặc cho phép dòng dầu đi ra một cách có kiểm soát khi cần hạ tải. Trong khi đó, van nước chống tụt được thiết kế đặc biệt để giữ tải ổn định ở áp suất cao và chỉ mở ra khi nhận được tín hiệu áp suất điều khiển từ hệ thống.

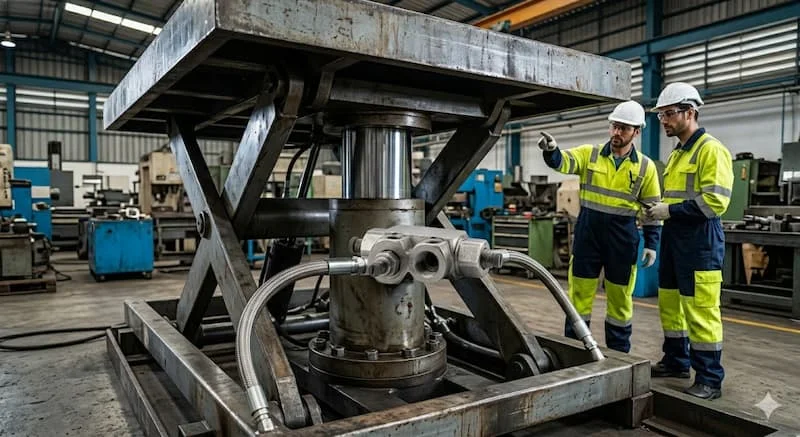

Ứng dụng thực tế và những sai lầm khi lựa chọn

Phạm vi ứng dụng

Van nước chống tụt là linh kiện không thể thiếu trong:

• Thiết bị nâng người: Boom Lift, Scissor Lift (yêu cầu an toàn khắt khe cho người sử dụng).

• Cẩu thủy lực: Xe cẩu tự hành, cẩu container (nơi tải trọng thường là hàng chục tấn).

• Thiết bị công nghiệp: Máy ép thủy lực, bàn nâng thủy lực trong kho xưởng.

• Máy xây dựng: Xe xúc, xe đào làm việc trong môi trường địa hình phức tạp.

Những sai lầm phổ biến

• Chọn sai lưu lượng: Làm hệ thống nâng hạ trở nên chậm chạp hoặc gây quá áp cục bộ.

• Chọn sai áp suất làm việc: Van dễ bị hỏng hoặc không mở được khi cần hạ tải.

• Lắp sai vị trí: Làm giảm đáng kể hiệu quả bảo vệ trong trường hợp vỡ ống.

• Không tương thích với xi lanh: Gây ra lỗi vận hành, làm mất tính ổn định của thiết bị.

Hướng dẫn lựa chọn và Checklist kỹ thuật

Để chọn được sản phẩm phù hợp, hãy tuân thủ quy trình 6 bước:

1. Xác định tải trọng nâng tối đa.

2. Đo đạc áp suất làm việc của hệ thống.

3. Tính toán lưu lượng dầu (lít/phút).

4. Kiểm tra loại xi lanh thủy lực hiện có.

5. Lựa chọn cấu hình van: Tích hợp trực tiếp hay lắp rời.

6. Xác nhận chuẩn kết nối.

Checklist nhanh:

✓ Đúng áp suất làm việc | ✓ Đúng lưu lượng tối đa | ✓ Đúng tải trọng chịu được | ✓ Đúng kiểu kết nối với xi lanh | ✓ Có đầy đủ thông số kỹ thuật (Datasheet).

FAQ

Van chống tụt có tác dụng gì?

Giữ tải trọng hoặc xi lanh đứng yên tại chỗ khi hệ thống mất áp suất đột ngột, ngăn chặn rơi tự do.

Van nước chống tụt có phải van một chiều không?

Không, đây là hai thiết bị hoàn toàn khác nhau về mục đích sử dụng và cơ chế hoạt động.

Khi nào cần lắp van nước chống tụt?

Bất kỳ hệ thống nào có nâng hạ tải trọng và yêu cầu cao về an toàn lao động.

Van nước chống tụt có dùng cho xe nâng được không?

Có, đây là ứng dụng bắt buộc để đảm bảo an toàn cho xe nâng người và hàng hóa.

Bao lâu nên kiểm tra van nước chống tụt?

Nên kiểm tra định kỳ mỗi 6–12 tháng để đảm bảo lò xo và cơ cấu đóng mở vẫn hoạt động hoàn hảo.

Kết luận

Van nước chống tụt là một mắt xích nhỏ nhưng mang giá trị bảo vệ to lớn trong các hệ thống thủy lực. Việc trang bị đúng chủng loại, đảm bảo thông số kỹ thuật và lắp đặt chuẩn xác sẽ giúp nâng cao tuổi thọ thiết bị, giảm thiểu chi phí bảo trì và trên hết là đảm bảo an toàn tuyệt đối cho con người.
