Van cổng DN100 là gì?

Van cổng DN100 là gì? Trong các hệ thống kỹ thuật từ cấp nước sạch, mạng lưới phòng cháy chữa cháy (PCCC) cho đến các nhà máy xử lý nước thải và dây chuyền sản xuất công nghiệp, van nước cổng DN100 nổi lên như một "tiêu chuẩn vàng" về kích thước. Đây là lựa chọn tối ưu cho các đường ống dẫn lưu chất có lưu lượng lớn, nơi yêu cầu độ tin cậy và hiệu suất dòng chảy cao nhất.

Tuy nhiên, dù phổ biến nhưng không ít đơn vị gặp khó khăn trong việc chọn lựa sản phẩm. Từ sai lầm trong việc chọn vật liệu không tương thích với môi chất, nhầm lẫn về tiêu chuẩn mặt bích cho đến việc sử dụng van sai chức năng điều tiết, tất cả đều dẫn đến rủi ro hư hỏng hệ thống và lãng phí chi phí bảo trì. Hiểu rõ cấu tạo, nguyên lý và cách ứng dụng đúng đắn của van nước cổng DN100 là chìa khóa để đảm bảo hiệu quả vận hành bền bỉ và tối ưu hóa chi phí đầu tư cho dự án của bạn.

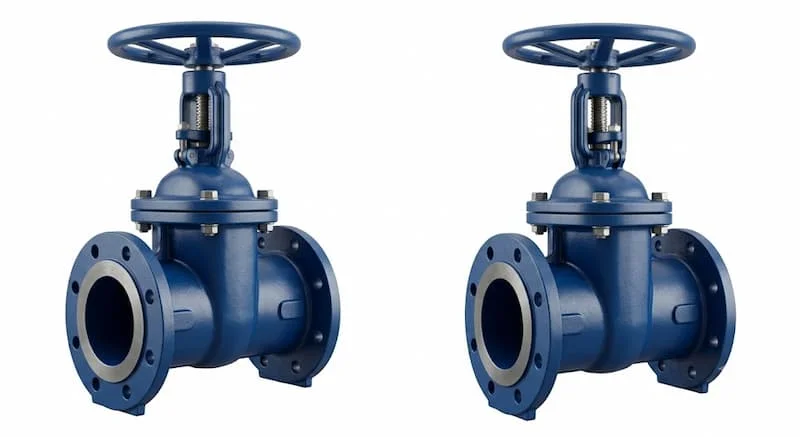

Van cổng DN100 là gì?

Van nước cổng DN100 (hay còn gọi là van cửa) là thiết bị cơ khí chuyên dụng dùng để đóng hoặc mở hoàn toàn dòng lưu chất trong các hệ thống đường ống có kích thước danh nghĩa là DN100. Thuật ngữ "DN" viết tắt của Diameter Nominal, nghĩa là đường kính danh nghĩa, với DN100 tương đương khoảng 100 mm (hay 4 inch).

Về bản chất, đây là loại van đóng mở dạng cửa trượt. Khi vận hành, đĩa van sẽ di chuyển theo phương thẳng đứng, vuông góc với hướng dòng chảy, giúp kiểm soát trạng thái của lưu chất trong ống. Nhờ thiết kế tối ưu, van nước cổng DN100 giữ vai trò là "chốt chặn" an toàn, đảm bảo lưu chất được lưu thông trơn tru khi mở và chặn kín tuyệt đối khi đóng, giúp giảm thiểu tối đa tổn thất áp suất trên toàn hệ thống đường ống lớn.

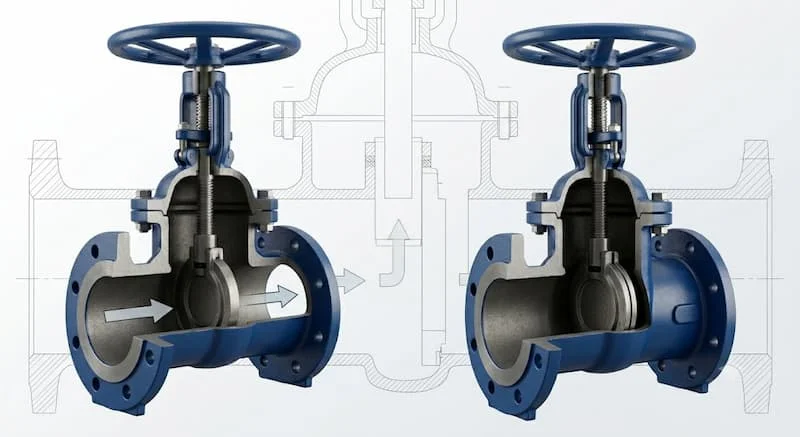

Nguyên lý hoạt động của van cổng DN100

Cấu tạo cơ bản của một van nước cổng DN100 bao gồm thân van, nắp van, đĩa van (cửa van), ty van (trục van) và tay quay (vô lăng). Nguyên lý hoạt động của thiết bị này dựa trên cơ chế truyền động cơ học đơn giản nhưng vô cùng hiệu quả.

Khi người vận hành quay vô lăng, ty van sẽ thực hiện chuyển động tịnh tiến (lên hoặc xuống), kéo theo đĩa van di chuyển tương ứng. Khi đĩa van nằm sâu trong lòng van, dòng chảy bị ngăn chặn hoàn toàn. Ngược lại, khi mở van, đĩa van được rút hoàn toàn ra khỏi đường đi của dòng chảy.

Tại sao van cổng lại được ưa chuộng đến thế? Đó là vì khi mở hoàn toàn, đĩa van rút khỏi dòng chảy, giúp lưu chất đi qua mà không gặp bất kỳ vật cản nào. Nhờ đó, tổn thất áp suất qua van là cực kỳ thấp so với các loại van khác, giúp tiết kiệm năng lượng cho hệ thống bơm.

Phân tích chuyên sâu: Các loại van nước cổng DN100 phổ biến

Việc lựa chọn đúng chủng loại dựa trên môi trường làm việc là yếu tố quyết định tuổi thọ của van.

Phân loại theo vật liệu

• Van cổng gang DN100: Là lựa chọn kinh tế nhất, cực kỳ phổ biến trong các hệ thống nước sạch và PCCC nhờ giá thành tốt và độ bền cao.

• Van cổng inox DN100: Sở hữu khả năng chống ăn mòn tuyệt vời, là ưu tiên số một cho ngành thực phẩm, đồ uống và các hệ thống hóa chất.

• Van cổng thép DN100: Được thiết kế để chịu được mức nhiệt độ cao và áp lực cực lớn, thường thấy trong các đường ống hơi nóng hoặc dầu khí công nghiệp.

Phân loại theo kết cấu ty van

• Van cổng ty nổi: Ty van di chuyển lên xuống cùng với đĩa van. Ưu điểm lớn nhất là người vận hành có thể dễ dàng nhận biết trạng thái đóng/mở của van từ xa thông qua quan sát chiều cao của ty.

• Van cổng ty chìm: Ty van nằm gọn bên trong thân van và không di chuyển lên xuống khi vận hành. Thiết kế này đặc biệt hữu dụng trong các không gian lắp đặt hạn chế hoặc dưới lòng đất.

Thông số kỹ thuật quan trọng của van nước cổng DN100

Để đảm bảo van nước cổng DN100 lắp đặt khớp hoàn toàn với hệ thống, bạn cần lưu ý các thông số sau:

• Kích thước: DN100 (tương đương 4 inch).

• Áp suất làm việc: Tùy chọn theo tiêu chuẩn PN10, PN16, PN25 để đảm bảo khả năng chịu áp cho hệ thống.

• Nhiệt độ: Đa số các dòng van chịu được từ -10°C đến 200°C, tùy thuộc vào loại gioăng làm kín và vật liệu thân van.

• Kiểu kết nối: Kết nối mặt bích theo tiêu chuẩn DIN, ANSI, hoặc JIS là yêu cầu bắt buộc để đảm bảo sự kín khít và đồng bộ với đường ống hiện hữu.

So sánh van nước cổng DN100 với các lựa chọn thay thế

Với các đường ống có kích thước DN100, van cổng vẫn là ưu tiên hàng đầu nhờ lưu lượng lớn, khả năng duy trì áp suất ổn định và tuổi thọ vượt trội so với van bướm hay van bi trong các ứng dụng đóng mở dòng chảy cố định. Việc dùng sai loại van, chẳng hạn như dùng van cổng để điều tiết lưu lượng, sẽ nhanh chóng gây mòn đĩa van và làm giảm tuổi thọ của thiết bị.

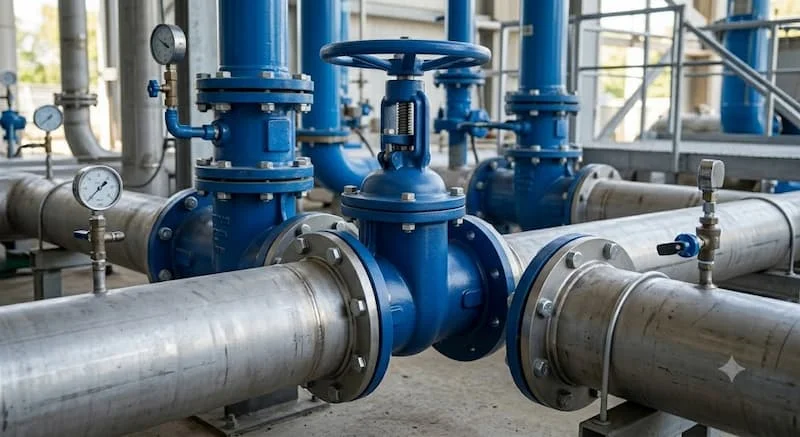

Ứng dụng thực tế và sai lầm thường gặp

Van nước cổng DN100 là thiết bị "xương sống" trong:

• Hệ thống cấp nước: Nhà máy nước và mạng lưới cấp nước đô thị.

• Hệ thống PCCC: Các đường ống chính và trạm bơm cần sự an toàn tuyệt đối.

• Công nghiệp: Hệ thống làm mát nhà máy và xử lý nước thải.

Sai lầm phổ biến cần tránh:

• Dùng van gang cho môi trường hóa chất: Dễ gây ăn mòn thân van chỉ sau thời gian ngắn.

• Chọn sai tiêu chuẩn mặt bích: Khiến việc thi công bị gián đoạn do không thể lắp ghép được vào đường ống.

• Coi thường tính toán áp suất: Sử dụng van có PN thấp cho hệ thống áp lực cao gây nguy cơ bục van, cực kỳ nguy hiểm.

Hướng dẫn lựa chọn van nước cổng DN100 (Checklist)

Để chọn đúng thiết bị, hãy tuân thủ 6 bước sau:

1. Xác định môi chất: Nước, hơi, hay hóa chất?

2. Áp suất làm việc: PN10, PN16 hay PN25?

3. Nhiệt độ vận hành: Ảnh hưởng trực tiếp đến vật liệu thân van.

4. Vật liệu: Gang, inox hay thép?

5. Kết nối: Mặt bích chuẩn DIN, ANSI hay JIS?

6. Thương hiệu: Chọn nhà cung cấp uy tín.

Checklist nhanh:

✓ Kích thước DN100 | ✓ Áp suất PN phù hợp | ✓ Vật liệu đúng môi chất | ✓ Chuẩn mặt bích tương thích | ✓ Đầy đủ chứng từ CO/CQ.

FAQ

DN100 tương đương bao nhiêu inch?

DN100 tương đương khoảng 4 inch.

Van cổng DN100 dùng cho môi chất nào?

Phù hợp với nước, hơi nóng, dầu, khí và hầu hết lưu chất công nghiệp thông thường.

Van cổng có điều tiết lưu lượng được không?

Tuyệt đối không nên, van cổng chỉ dùng để đóng hoặc mở hoàn toàn.

Van cổng gang hay inox tốt hơn?

Inox chống ăn mòn tốt hơn nhưng giá thành cao hơn, hãy chọn tùy theo môi trường làm việc.

Tuổi thọ của van nước cổng DN100 là bao lâu?

Nếu được lắp đặt và bảo trì định kỳ, van có thể hoạt động bền bỉ từ 10–20 năm.

Kết luận

Van nước cổng DN100 là mảnh ghép quan trọng trong hầu hết các hạ tầng đường ống công nghiệp hiện nay. Với sự kết hợp hoàn hảo giữa độ bền cơ học, tổn thất áp suất thấp và khả năng vận hành ổn định, đây chính là sự đầu tư thông minh cho mọi hệ thống từ dân dụng đến PCCC hay nhà máy lớn.
