Pipe fittings là gì?

Pipe fittings là gì? Trong bất kỳ hệ thống kỹ thuật hiện đại nào, từ mạng lưới cấp nước sinh hoạt, hệ thống điều hòa không khí (HVAC), hạ tầng phòng cháy chữa cháy (PCCC) cho đến các dây chuyền dầu khí và hóa chất phức tạp, đường ống là "huyết mạch" của toàn bộ công trình. Tuy nhiên, một hệ thống hoàn chỉnh không bao giờ chỉ bao gồm những đoạn ống thẳng đơn thuần. Để vận hành trơn tru, hệ thống cần phải chuyển hướng dòng chảy, chia nhánh, điều chỉnh lưu lượng hoặc kết nối với các thiết bị đo đạc, máy bơm và van.

Đây chính là lúc pipe fitting (phụ kiện đường ống) đóng vai trò then chốt. Việc không hiểu rõ về các loại phụ kiện này thường dẫn đến những vấn đề nghiêm trọng như rò rỉ tại khớp nối, áp lực dòng chảy không ổn định hoặc thậm chí là sự cố vỡ đường ống do chọn sai vật liệu. Bài viết này sẽ đi sâu vào thế giới của pipe fitting, giúp bạn nắm vững kiến thức chuyên môn để lựa chọn thiết bị phù hợp, tối ưu hóa chi phí và đảm bảo an toàn tuyệt đối cho hệ thống của mình.

Pipe fittings là gì?

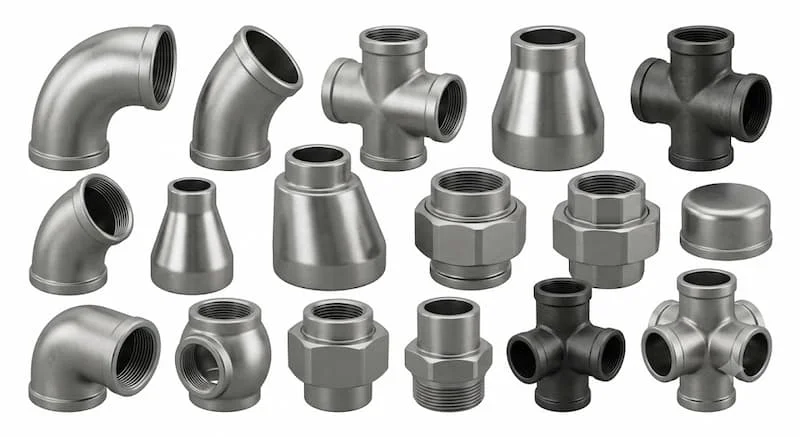

Pipe fitting là nhóm các linh kiện, phụ kiện chuyên dụng được thiết kế để kết nối, chuyển hướng, phân nhánh hoặc thay đổi kích thước của đường ống trong hệ thống chất lỏng và khí. Nói một cách ngắn gọn, đây là những "mắt xích" không thể thiếu giúp định hình và hoàn thiện kiến trúc của một mạng lưới đường ống trong cả ứng dụng dân dụng lẫn công nghiệp.

Về bản chất, pipe fitting đóng vai trò đảm bảo tính liên tục của hệ thống. Nếu đường ống là "xương sống", thì các phụ kiện này chính là các "khớp nối" cho phép xương sống đó uốn cong, rẽ nhánh và kết nối với các thiết bị khác. Không có chúng, việc thiết kế một sơ đồ đường ống linh hoạt, có khả năng bảo trì và vận hành hiệu quả là điều không thể. Chúng không chỉ hỗ trợ việc lắp đặt trở nên nhanh chóng mà còn là yếu tố quyết định khả năng chịu áp lực và độ bền của toàn bộ công trình.

Nguyên lý và bản chất của pipe fitting

Khác với các thiết bị điều khiển dòng chảy như van (valve), pipe fitting không có chức năng đóng mở hay điều tiết lưu lượng chủ động. Bản chất của phụ kiện đường ống là các chi tiết tĩnh, mang tính định hình. Chúng được thiết kế để chịu được các lực tác động cơ học, áp suất dòng chảy và điều kiện môi trường khắt khe.

Các phụ kiện này thực hiện các chức năng cơ bản: kết nối hai đoạn ống (coupling), đổi hướng dòng chảy (elbow), chia tách nhánh từ đường ống chính (tee, cross), thay đổi tiết diện đường ống (reducer) hoặc bịt kín đầu ống (cap). Tại sao hệ thống đường ống bắt buộc phải cần đến chúng? Thực tế kỹ thuật cho thấy không có một hệ thống nào hoàn toàn thẳng tắp từ đầu đến cuối. Nhu cầu kết nối với máy bơm, bồn chứa, bộ lọc hay đồng hồ đo áp lực luôn đòi hỏi các khớp nối chuyên dụng. Hơn nữa, việc sử dụng các loại fitting phù hợp còn giúp giảm thiểu các "điểm chết" trong dòng chảy, tối ưu hóa áp suất và ngăn ngừa sự rò rỉ tại các điểm kết nối – những yếu tố sống còn của bất kỳ mạng lưới đường ống chuyên nghiệp nào.

Phân tích chuyên sâu: Các loại pipe fitting phổ biến

Để đáp ứng đa dạng yêu cầu của các hệ thống khác nhau, thị trường hiện có nhiều loại pipe fitting với công năng cụ thể:

• Elbow (Cút/Co): Được sử dụng để thay đổi hướng dòng chảy. Các góc 45°, 90° hoặc 180° là những tiêu chuẩn giúp đường ống "lách" qua các chướng ngại vật trong không gian hẹp.

• Tee (Tê): Dùng để chia nhánh từ đường ống chính, phổ biến trong hệ thống cấp nước và PCCC.

• Reducer (Côn thu): Thiết bị quan trọng để thay đổi kích thước đường ống, giúp kết nối các đoạn ống có đường kính khác nhau, thường có hai loại đồng tâm và lệch tâm.

• Coupling & Union: Coupling là phụ kiện nối hai đoạn ống cố định, trong khi Union cung cấp khả năng tháo lắp nhanh để bảo trì hoặc thay thế thiết bị.

• Cap & Cross: Cap dùng để bịt kín đầu ống khi kết thúc hệ thống, còn Cross dùng để chia dòng chảy thành 4 hướng thay vì 3 như Tê.

Về vật liệu, việc lựa chọn phụ thuộc vào môi chất. Pipe fitting inox (thép không gỉ) được ưa chuộng nhờ khả năng chống ăn mòn vượt trội; thép carbon là lựa chọn kinh tế cho các hệ thống chịu áp lực cao; đồng phổ biến trong hệ thống nước sinh hoạt; trong khi nhựa PVC/CPVC là "ứng cử viên" sáng giá cho các môi trường hóa chất ít áp lực với chi phí thấp.

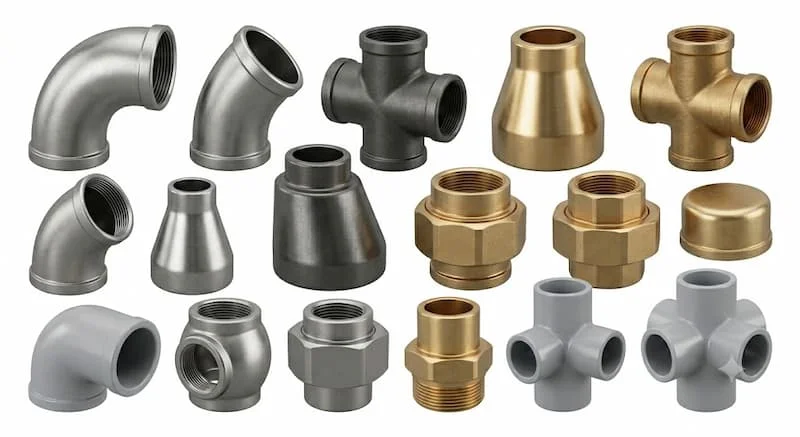

Thông số kỹ thuật và tiêu chuẩn quốc tế

Để đảm bảo an toàn, mọi pipe fitting đều phải được sản xuất theo các tiêu chuẩn quốc tế khắt khe về kích thước (DN), áp suất (SCH, PN) và tiêu chuẩn vật liệu.

• Kích thước (DN): Phải đồng bộ với đường ống từ DN15 đến các kích thước lớn như DN300, DN500.

• Áp suất (SCH/PN): Độ dày thành phụ kiện được phân loại theo lịch trình ống (Schedule như SCH40, SCH80) hoặc áp suất danh nghĩa (PN10, PN16, PN25).

• Tiêu chuẩn sản xuất: Các bộ tiêu chuẩn như ASTM, ASME, ANSI (Mỹ), DIN (Đức) hay JIS (Nhật) là cơ sở để người dùng kiểm tra chất lượng.

• Kiểu kết nối: Tùy thuộc vào yêu cầu lắp đặt, bạn sẽ chọn kiểu nối ren (cho ống nhỏ), hàn (cho hệ thống áp lực cao), mặt bích (dễ tháo lắp) hoặc Clamp (đặc thù trong công nghiệp thực phẩm).

Việc bỏ qua các tiêu chuẩn này khi mua sắm sẽ dẫn đến những sai lầm nghiêm trọng như không thể lắp vừa vặn, gây rò rỉ tại khớp nối hoặc nguy cơ nổ ống do không chịu được áp suất vận hành thực tế.

Ứng dụng thực tế và những sai lầm cần tránh

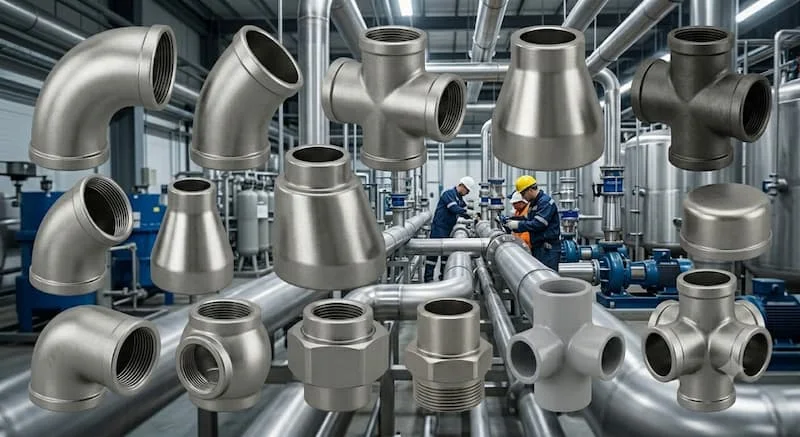

Trong thực tế, pipe fitting hiện diện ở khắp nơi: từ các tòa nhà cao tầng với hệ thống HVAC phức tạp, nhà máy thực phẩm đòi hỏi tiêu chuẩn vệ sinh khắt khe, cho đến các trạm xử lý nước và các giàn khoan dầu khí. Tuy nhiên, nhiều người vận hành thường mắc phải sai lầm do "tiện đâu dùng đó".

Sai lầm phổ biến nhất là chọn sai vật liệu. Một ví dụ điển hình là dùng phụ kiện thép carbon cho hệ thống nước muối hoặc axit, khiến hệ thống nhanh chóng bị ăn mòn và gây hậu quả thảm khốc. Ngoài ra, việc chọn sai chuẩn kết nối (như kết nối mặt bích không tương đồng) hoặc chọn loại phụ kiện có áp suất làm việc thấp hơn áp suất bơm sẽ khiến hệ thống thường xuyên gặp sự cố, tốn kém chi phí sửa chữa định kỳ. Hãy luôn nhớ: "Một mắt xích yếu sẽ làm đổ vỡ cả hệ thống".

Hướng dẫn lựa chọn pipe fitting (Checklist chuyên gia)

Để đảm bảo hệ thống vận hành bền bỉ, hãy thực hiện quy trình 6 bước sau:

1. Xác định môi chất: Nước, khí, hóa chất hay dầu?

2. Xác định áp suất: Kiểm tra mức áp suất vận hành cao nhất.

3. Xác định nhiệt độ: Vật liệu phải chịu được nhiệt độ biên độ rộng.

4. Xác định kích thước: Phải khớp hoàn toàn với đường kính ống chính.

5. Lựa chọn vật liệu: Ưu tiên độ bền và khả năng chống ăn mòn.

6. Kiểm tra tiêu chuẩn: Xác nhận đúng tiêu chuẩn kết nối (ASME, DIN, JIS...).

Checklist nhanh: ✓ Đúng kích thước DN | ✓ Đúng áp suất/SCH | ✓ Đúng vật liệu môi chất | ✓ Đúng tiêu chuẩn kỹ thuật | ✓ Đúng phương pháp kết nối.

FAQ

Pipe fittings là gì?

Là các phụ kiện đường ống dùng để kết nối, phân nhánh, đổi hướng hoặc thay đổi kích thước đường ống.

Pipe fittings và valve khác nhau như thế nào?

Valve điều khiển dòng chảy, còn fittings chỉ thực hiện nhiệm vụ kết nối và định hướng.

Loại pipe fitting phổ biến nhất là gì?

Elbow (cút), Tee (tê) và Reducer (côn thu).

Inox hay thép carbon tốt hơn?

Tùy môi trường: Inox chống ăn mòn tốt hơn, thép carbon chịu áp lực cao và giá rẻ hơn.

Pipe fitting có tiêu chuẩn quốc tế không?

Có, các chuẩn phổ biến gồm ASTM, ASME, ANSI, DIN và JIS.

Kết luận

Pipe fitting là thành phần không thể thiếu trong bất kỳ hệ thống đường ống nào, dù là dân dụng hay công nghiệp. Việc hiểu rõ từng loại phụ kiện, lựa chọn đúng vật liệu và tuân thủ các tiêu chuẩn kỹ thuật quốc tế chính là chiếc chìa khóa đảm bảo hệ thống vận hành ổn định, an toàn và tối ưu chi phí đầu tư dài hạn. Đừng để một mắt xích nhỏ trở thành rào cản cho sự vận hành trơn tru của toàn bộ hệ thống của bạn.
