1 1 2 Gate Valve Là Gì?

1 1 2 gate valve là gì? Trong các dự án thi công hệ thống cấp nước dân dụng, bảo trì đường ống công nghiệp hay lắp đặt hệ thống HVAC, việc lựa chọn đúng loại van điều khiển là yếu tố quyết định hiệu suất vận hành của toàn bộ hệ thống. Một trong những sự cố phổ biến mà kỹ thuật viên thường gặp phải là chọn sai kích thước van do nhầm lẫn giữa hệ đo lường inch và milimet, dẫn đến tình trạng rò rỉ tại khớp nối hoặc giảm lưu lượng dòng chảy đáng kể.

1 1 2 gate valve (hay van cổng 1-1/2 inch) là một trong những kích thước thiết bị được sử dụng rộng rãi nhất hiện nay. Với khả năng đóng mở hoàn toàn dòng lưu chất mà gần như không gây tổn thất áp suất, đây là lựa chọn hàng đầu cho các đường ống yêu cầu sự ổn định cao. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật để giúp bạn lựa chọn và lắp đặt 1-1/2 gate valve đúng cách, hiệu quả.

Vì Sao Van Cổng 1-1/2 Inch Được Sử Dụng Phổ Biến Trong Hệ Thống Đường Ống?

Việc lựa chọn thiết bị cho hệ thống đường ống không bao giờ là đơn giản. Khi thi công các công trình như hệ thống cấp nước chung cư, bảo trì đường ống công nghiệp hay thay thế các thiết bị cũ, người dùng thường băn khoăn: "Liệu DN40 có phải là 1-1/2 inch không?" hay "Loại van nào sẽ không gây sụt áp?".

Sở dĩ 1-1/2 gate valve chiếm ưu thế nhờ vào những lý do thực tế sau:

• Tính tương thích cao: Kích thước DN40 là điểm chạm hoàn hảo giữa nhu cầu lưu lượng của dân dụng và công nghiệp nhẹ, giúp việc tìm kiếm phụ kiện lắp đặt trở nên dễ dàng.

• Thiết kế thông minh: Khác với các dòng van điều tiết, van cổng cho phép dòng chảy đi thẳng qua van khi mở hoàn toàn, loại bỏ hiện tượng xoáy và giảm áp suất không mong muốn.

• Độ tin cậy: Thiết kế cơ khí đơn giản giúp van có tuổi thọ cao, ít hư hỏng vặt, phù hợp với các hệ thống cần vận hành liên tục mà không đòi hỏi bảo trì thường xuyên.

Việc hiểu rõ và lựa chọn đúng 1-1/2 gate valve không chỉ giúp hệ thống vận hành trơn tru mà còn ngăn chặn các hậu quả như rò rỉ lưu chất hay quá tải máy bơm do tổn thất áp suất dư thừa.

1 1 2 Gate Valve Là Gì?

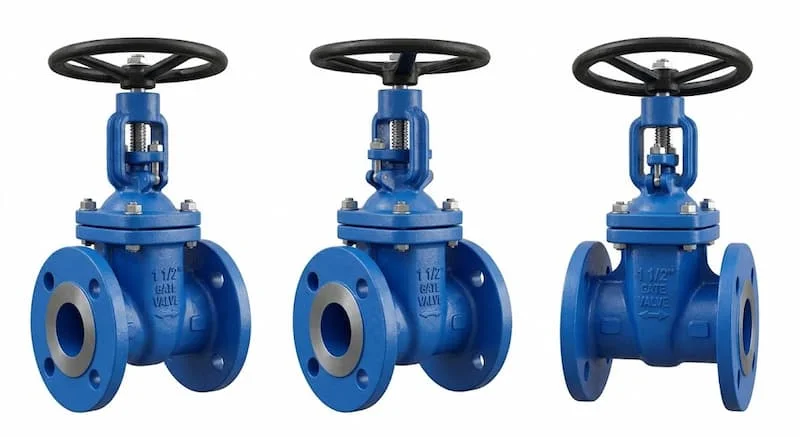

1-1/2 gate valve là loại van cổng (van cửa) có kích thước danh nghĩa là 1-1/2 inch, tương đương với chuẩn DN40. Thiết bị này đóng vai trò như một "cánh cửa" cơ khí, được thiết kế chuyên biệt để đóng hoặc mở hoàn toàn dòng lưu chất bên trong hệ thống đường ống.

Vai trò then chốt của 1-1/2 gate valve bao gồm:

• Cô lập dòng chảy: Dùng để ngắt dòng nước hoặc lưu chất khi cần sửa chữa, bảo trì thiết bị ở hạ nguồn.

• Đóng mở hệ thống: Đảm bảo quá trình vận hành của hệ thống diễn ra ổn định với độ kín khít tuyệt đối.

• Giảm tổn thất áp suất: Khi mở hoàn toàn, đĩa van được nâng lên khỏi đường đi của lưu chất, giúp dòng chảy đạt hiệu suất tối đa.

Trong các tài liệu kỹ thuật, thiết bị này còn được biết đến với tên gọi là van cổng DN40, van cửa hoặc van chặn DN40.

Cấu Tạo Và Nguyên Lý Hoạt Động Của 1-1/2 Gate Valve

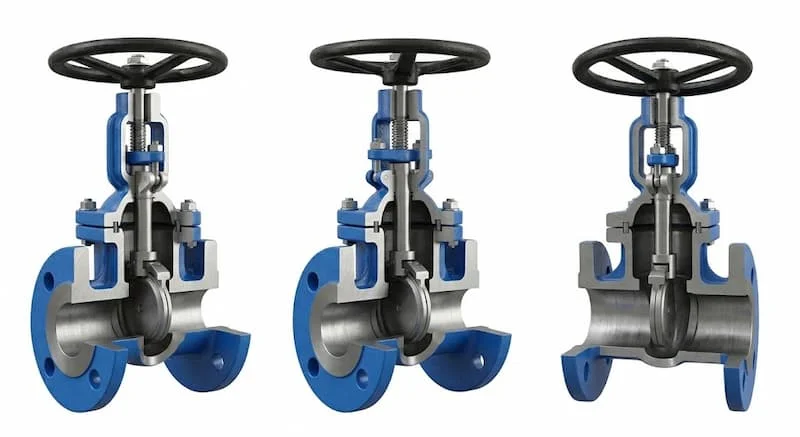

Cấu tạo

1-1/2 gate valve sở hữu kết cấu vững chắc, bao gồm các thành phần chính sau:

• Thân van: Thường được đúc từ gang, đồng, inox hoặc thép, tùy thuộc vào môi trường sử dụng (nước, dầu, khí).

• Đĩa van: Thiết kế dạng nêm hoặc dạng dao, đảm bảo khả năng ép chặt vào ghế van khi đóng.

• Trục van: Có thể là dạng ty nổi (dễ dàng nhận biết trạng thái đóng/mở) hoặc ty chìm (tiết kiệm không gian lắp đặt).

• Tay quay (Vô lăng): Bộ phận điều khiển bằng tay giúp người vận hành nâng/hạ đĩa van dễ dàng.

• Gioăng làm kín: Sử dụng vật liệu như EPDM, PTFE hoặc NBR để đảm bảo độ kín khít giữa đĩa và thân van.

Nguyên lý hoạt động

Nguyên lý của van rất đơn giản: Khi quay vô lăng, trục van sẽ truyền chuyển động tịnh tiến để nâng đĩa van lên khỏi dòng chảy (trạng thái mở) hoặc ép đĩa van xuống ghế van (trạng thái đóng). Đặc điểm nổi bật của cơ chế này là sự thông suốt hoàn toàn, giúp lưu lượng đạt cực đại và tổn thất áp suất (pressure drop) là thấp nhất trong số các loại van công nghiệp.

Các Loại 1-1/2 Gate Valve Phổ Biến Trên Thị Trường

Để đáp ứng nhu cầu đa dạng, nhà sản xuất cung cấp nhiều biến thể của 1-1/2 gate valve:

• Phân loại theo vật liệu:

  • Van cổng gang DN40: Giá thành hợp lý, dùng phổ biến trong hệ thống nước sạch.

  • Van cổng đồng DN40: Khả năng chống ăn mòn cực tốt, phù hợp cho các hệ thống đường ống dân dụng.

  • Van cổng inox DN40: Lựa chọn hoàn hảo cho môi trường hóa chất hoặc thực phẩm nhờ tính trơ hóa học.

  • Van cổng thép DN40: Chuyên dùng cho các hệ thống chịu áp lực và nhiệt độ cao.

• Phân loại theo kết nối: Bạn có thể chọn loại nối ren (cho hệ thống nhỏ, linh hoạt) hoặc mặt bích (cho các hệ thống công nghiệp đòi hỏi độ chắc chắn cao).

• Phân loại theo thiết kế trục: Ty nổi (cho biết trực quan tình trạng van) hoặc ty chìm (phù hợp không gian hẹp).

Thông Số Kỹ Thuật Quan Trọng Của Van Cổng 1-1/2 Inch

Để đảm bảo thiết bị vận hành bền bỉ, kỹ sư cần lưu ý các thông số kỹ thuật sau:

• Kích thước: DN40 (1-1/2 inch).

• Áp suất: Phổ biến từ PN10, PN16 đến PN25. Hãy chọn áp suất chịu đựng cao hơn áp suất thực tế của hệ thống.

• Nhiệt độ: Thường dao động từ 0°C đến 200°C tùy theo vật liệu làm gioăng và thân van.

• Tiêu chuẩn kết nối: Kiểm tra kỹ chuẩn ren (BSPT, NPT) hoặc tiêu chuẩn mặt bích (JIS, ANSI, DIN) trước khi lắp đặt để tránh tình trạng không khớp ren.

• Môi trường làm việc: Đảm bảo van tương thích với chất lỏng hoặc khí dẫn truyền (nước, khí nén, hơi nóng, dầu).

So Sánh 1-1/2 Gate Valve Với Van Bi Và Van Cầu

Tại sao nên chọn van cổng? Nếu nhu cầu của bạn là đóng mở hoàn toàn dòng chảy và muốn duy trì áp suất tối ưu, 1-1/2 gate valve là lựa chọn số một. Ngược lại, nếu mục đích là điều tiết lưu lượng (chỉnh to/nhỏ), van cầu sẽ là phương án khả thi hơn.

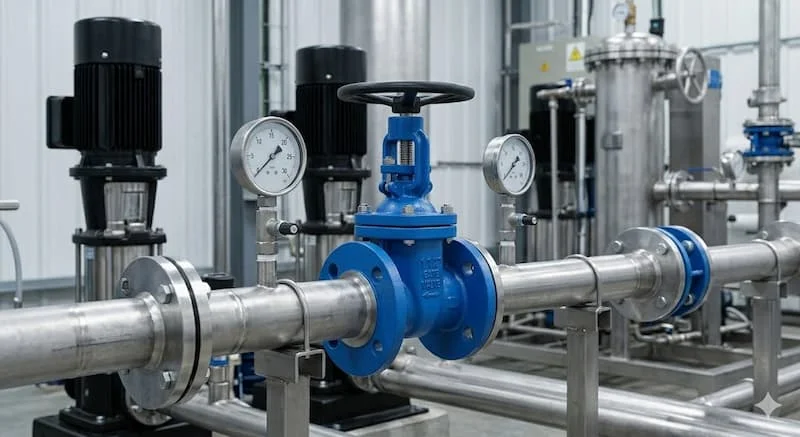

Ứng Dụng Thực Tế Của 1-1/2 Gate Valve

Với sự linh hoạt trong thiết kế, 1-1/2 gate valve xuất hiện ở khắp mọi nơi:

• Hệ thống cấp nước: Trong các tòa nhà, chung cư, nhà máy xử lý nước, van cổng DN40 giúp quản lý dòng nước đến từng khu vực.

• Hệ thống HVAC: Điều khiển dòng lưu chất trong hệ thống Chiller hoặc tháp giải nhiệt.

• Hệ thống PCCC: Đóng vai trò là van chặn an toàn trong mạng lưới đường ống chữa cháy.

• Công nghiệp: Vận chuyển khí nén, dầu hoặc hơi nóng trong các dây chuyền sản xuất.

Cảnh báo chuyên gia: Nhiều người thường mắc sai lầm dùng van cổng để điều tiết lưu lượng thay vì đóng/mở hoàn toàn. Việc này sẽ khiến đĩa van bị rung lắc, gây mòn nhanh chóng và dẫn đến rò rỉ.

Hướng Dẫn Chọn 1-1/2 Gate Valve Phù Hợp (Checklist)

Để chọn được thiết bị đúng kỹ thuật, hãy thực hiện theo 5 bước sau:

1. Xác định môi trường: Nước, hóa chất hay hơi nóng?

2. Đo đạc áp suất: Chọn mức PN chịu tải an toàn.

3. Kiểm tra kết nối: Ren hay mặt bích? Chuẩn gì?

4. Chọn vật liệu: Gang, Đồng hay Inox?

5. Thương hiệu: Chọn các nhà cung cấp uy tín có chứng chỉ CO/CQ.

Checklist cần kiểm tra trước khi mua:

• [ ] Kích thước DN40 chính xác.

• [ ] Loại kết nối (Ren/Mặt bích) phù hợp với đường ống.

• [ ] Áp suất PN (PN10/PN16/PN25).

• [ ] Vật liệu thân van và gioăng tương thích với lưu chất.

• [ ] Chứng nhận chất lượng (CO/CQ) và chính sách bảo hành.

Câu Hỏi Thường Gặp (FAQ)

1 1 2 gate valve tương đương DN bao nhiêu?

Trong kỹ thuật đường ống, 1-1/2 inch chính xác tương đương với kích thước danh nghĩa DN40.

Van cổng DN40 có dùng cho nước nóng được không?

Có, hoàn toàn được nếu bạn lựa chọn van bằng inox hoặc đồng có gioăng chịu nhiệt tốt.

Nên chọn van cổng ren hay mặt bích?

Hệ thống nhỏ, không gian hạn chế nên ưu tiên nối ren. Hệ thống công nghiệp chịu áp lực lớn cần dùng mặt bích để đảm bảo độ chắc chắn.

Van cổng có dùng để điều tiết lưu lượng không?

Không. Bạn không nên dùng van cổng để điều tiết lưu lượng vì sẽ làm hỏng đĩa van và thân van nhanh chóng.

Kết Luận

Việc đầu tư vào một chiếc 1-1/2 gate valve chất lượng cao là quyết định thông minh để đảm bảo hệ thống đường ống của bạn luôn vận hành trơn tru và bền bỉ. Với ưu điểm là tổn thất áp suất cực thấp, độ bền cơ học cao và khả năng đóng mở hiệu quả, thiết bị này thực sự là "xương sống" trong các hệ thống cấp thoát nước hiện đại.
