Ống inox 304 phi 150 là gì?

Ống inox 304 phi 150 là gì? Trong vận hành nhà máy, hệ thống đường ống chính được ví như "mạch máu" quyết định sự sống còn của toàn bộ dây chuyền sản xuất. Tuy nhiên, một thực tế đáng ngại là nhiều hệ thống đường ống lớn thường xuyên gặp tình trạng sụt áp đột ngột, rò rỉ lưu chất hoặc thậm chí nứt vỡ chỉ sau một thời gian ngắn vận hành.

Nguyên nhân cốt lõi không phải do yếu tố khách quan, mà phần lớn bắt nguồn từ việc tính toán sai lệch vật liệu hoặc độ dày thành ống (Schedule - SCH) ngay từ khâu thiết kế. Khi lưu lượng vượt ngưỡng cho phép trên một thành ống quá mỏng, thảm họa kỹ thuật là điều khó tránh khỏi. Vậy ống inox 304 phi 150 có thực sự đáp ứng được các hệ thống quy mô lớn? Làm thế nào để các kỹ sư và chủ đầu tư chọn đúng thông số kỹ thuật nhằm đảm bảo sự ổn định tuyệt đối và tuổi thọ lâu dài cho dự án? Bài viết chuyên sâu dưới đây sẽ giải quyết triệt để những băn khoăn này.

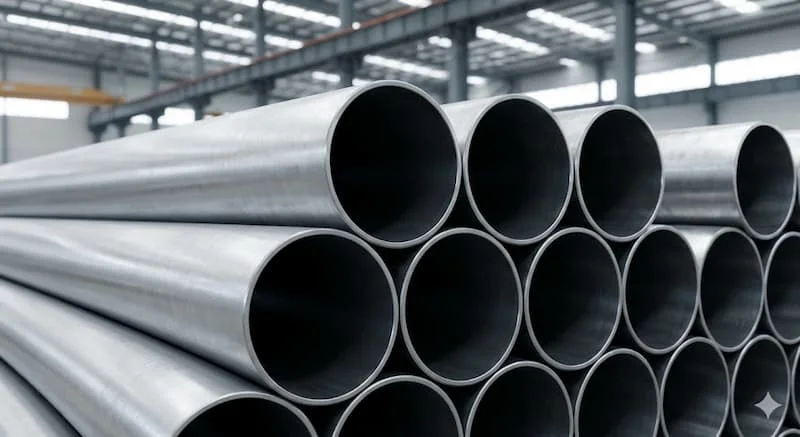

Ống inox 304 phi 150 là gì?

Ống inox 304 phi 150 là dòng ống thép không gỉ được sản xuất từ mác thép SUS304 (inox 304), sở hữu đường kính ngoài xấp xỉ 168.3mm (thường được gọi theo cách dân dụng là phi 150). Đây là kích thước ống lớn, chuyên dụng cho các hệ thống đường ống xương sống trong công nghiệp, nơi yêu cầu khả năng dẫn lưu chất khối lượng lớn kết hợp với đặc tính chống ăn mòn hóa học và oxy hóa vượt trội.

Khác với các dòng ống trang trí, ống inox công nghiệp phi 150 được chú trọng vào độ bền cơ lý, khả năng chịu áp suất và sự ổn định của kết cấu bề mặt. Với hàm lượng Niken và Crom tối thiểu theo tiêu chuẩn quốc tế, loại ống này đảm bảo không bị gỉ sét trong môi trường nước sạch, hóa chất nhẹ và các điều kiện thời tiết khắc nghiệt.

"Phi 150" tương đương DN bao nhiêu?

Trong kỹ thuật cơ khí và đường ống, việc nhầm lẫn giữa các đơn vị đo lường thường dẫn đến những sai sót nghiêm trọng khi mua phụ kiện. "Phi 150" là cách gọi theo đường kính ngoài tương đối, nhưng theo hệ tiêu chuẩn danh định quốc tế:

• Tương đương DN150 (6 inch): Đây là kích thước danh định chuẩn. Đường kính ngoài thực tế theo tiêu chuẩn ASTM thường là 168.28mm.

• Tầm quan trọng của quy đổi: Khi bạn xác định đúng mã DN150, bạn sẽ dễ dàng lựa chọn được các phụ kiện đi kèm như mặt bích DN150, co tê DN150 hay các loại van chặn, van một chiều đồng bộ.

Insight chuyên gia: Luôn kiểm tra đường kính ngoài (OD) thực tế vì mỗi tiêu chuẩn (ASTM, JIS, DIN) có thể có sai lệch nhỏ về con số sau dấu phẩy, ảnh hưởng đến độ khít của mối hàn.

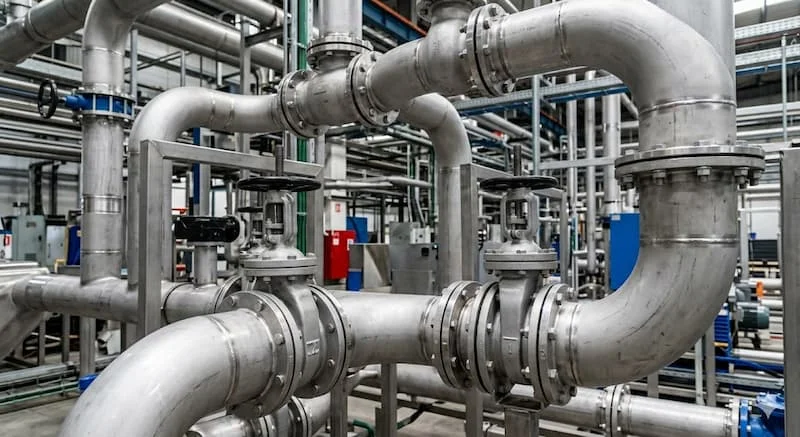

Thông số kỹ thuật chi tiết của ống inox 304 phi 150

Để đánh giá một cây ống có đủ khả năng chịu tải hay không, chúng ta không chỉ nhìn vào mác thép mà phải phân tích sâu vào cấu trúc hình học và tiêu chuẩn chế tạo.

Đường kính và chiều dài

• Đường kính ngoài (OD): Khoảng 168.3mm.

• Chiều dài tiêu chuẩn: 6 mét/cây. Đây là quy cách phổ biến giúp tối ưu hóa việc vận chuyển và giảm thiểu số lượng mối nối trên một tuyến ống dài.

Độ dày thành ống (Schedule - SCH)

Đây là thông số "sống còn" đối với các hệ thống áp lực. Các cấp độ dày phổ biến cho ống phi 150 bao gồm:

• SCH10: Độ dày mỏng, thường dùng cho hệ thống thoát nước hoặc lưu chất áp suất thấp để tiết kiệm chi phí.

• SCH20 & SCH40: Độ dày tiêu chuẩn, phổ biến nhất trong các nhà máy sản xuất, chịu được áp suất trung bình đến cao.

• SCH80: Độ dày lớn, chuyên dụng cho các môi trường áp lực cực cao hoặc dẫn khí nén, hóa chất đặc.

Tiêu chuẩn chế tạo quốc tế

Ống inox 304 phi 150 chất lượng phải tuân thủ các hệ tiêu chuẩn khắt khe:

• ASTM A312: Tiêu chuẩn Mỹ cho ống thép không gỉ không mối nối và hàn nhiệt luyện, dùng trong môi trường ăn mòn.

• JIS G3459: Tiêu chuẩn công nghiệp Nhật Bản chuyên cho ống thép không gỉ dẫn lưu chất.

Phân loại ống inox 304 phi 150 theo đặc tính vận hành

Tùy vào yêu cầu kỹ thuật và ngân sách dự án, người dùng có thể lựa chọn một trong hai loại cấu tạo chính:

Theo cấu tạo (Hàn vs Đúc)

1. Ống inox hàn (Welded Pipe): Được tạo ra bằng cách cuộn tấm inox và hàn dọc thân. Loại này có giá thành tốt, phù hợp cho hơn 80% các ứng dụng công nghiệp thông thường. Công nghệ hàn hiện đại (TIG/Plasma) giúp mối hàn có độ bền tương đương 90-95% so với thân ống.

2. Ống inox đúc (Seamless Pipe): Được sản xuất bằng cách ép đùn phôi thép nóng, không có mối hàn. Đây là lựa chọn hàng đầu cho các hệ thống yêu cầu sự an toàn tuyệt đối, chịu áp lực cao và nhiệt độ biến thiên lớn. Ống đúc loại bỏ hoàn toàn rủi ro rò rỉ tại đường hàn.

Theo bề mặt hoàn thiện

• No.1: Bề mặt nhám, màu xám bạc, được xử lý nhiệt và ngâm acid. Đây là bề mặt chuẩn cho các ứng dụng công nghiệp, nơi khả năng chịu lực quan trọng hơn vẻ thẩm mỹ.

• BA/HL: Bề mặt bóng hoặc xước sọc, thường ít được sử dụng ở kích thước phi 150 trừ các dự án trang trí kiến trúc đặc thù hoặc yêu cầu vệ sinh cực cao.

So sánh inox 304 với inox 201 và 316 (Kích thước phi 150)

Việc chọn sai mác thép có thể dẫn đến lãng phí ngân sách hoặc gây nguy hiểm cho hệ thống.

Tại sao 304 là chuẩn công nghiệp phổ thông? Ở kích thước phi 150, lượng vật liệu sử dụng là rất lớn. Inox 304 cung cấp điểm cân bằng hoàn hảo: chống gỉ đủ tốt cho môi trường thực phẩm, nước sạch và hóa chất nhẹ với một chi phí đầu tư hợp lý. Việc dùng 201 cho hệ lớn là "tự sát" kỹ thuật vì chi phí thay thế sau khi gỉ sét sẽ gấp nhiều lần giá trị ống.

Tại sao phải chọn đúng SCH cho ống phi 150?

Với ống có đường kính lớn như phi 150, lưu lượng chất lỏng đi qua trong mỗi giây là rất lớn. Áp lực tác động lên thành ống không chỉ từ bên trong mà còn từ các rung động của hệ thống máy bơm công suất cao.

1. Nếu chọn thành ống quá mỏng: Ống có thể bị hiện tượng "mỏi kim loại", dẫn đến các vết nứt li ti tại mối hàn hoặc thậm chí biến dạng đường ống dưới tác động của áp suất đột ngột (hiện tượng búa nước).

2. Nếu chọn thành ống quá dày: Bạn đang lãng phí hàng trăm triệu đồng tiền vật tư không cần thiết nếu hệ thống chỉ chạy ở áp suất thấp.

SCH là yếu tố quyết định an toàn: Chọn đúng SCH (ví dụ SCH10 cho nước thải, SCH40 cho hệ thống hơi nóng) đảm bảo hệ thống vận hành trơn tru trong 20-30 năm mà không cần đại tu.

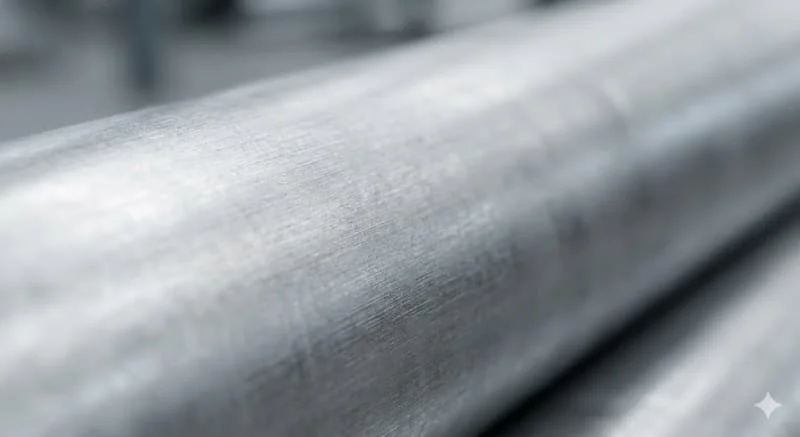

Ứng dụng thực tế của ống inox 304 phi 150

Nhờ kích thước lớn và độ bền cao, loại ống này được ứng dụng rộng rãi trong các dự án trọng điểm:

• Hệ thống cấp thoát nước công nghiệp: Làm đường ống trục dẫn nước từ trạm bơm vào các khu xưởng sản xuất.

• Nhà máy thực phẩm & đồ uống: Dẫn sữa, nước giải khát, bia ở quy mô công suất lớn, yêu cầu vệ sinh an toàn thực phẩm.

• Hệ thống HVAC: Sử dụng làm ống dẫn nước lạnh cho hệ thống điều hòa trung tâm (Chiller) trong các tòa nhà cao tầng và trung tâm thương mại.

• Hệ thống phòng cháy chữa cháy (PCCC): Tại các khu vực yêu cầu tính thẩm mỹ và độ bền vĩnh cửu thay vì ống thép đen truyền thống.

• Dẫn hóa chất nhẹ: Ứng dụng trong các nhà máy dệt nhuộm, sản xuất giấy hoặc xử lý nước thải tập trung.

Những sai lầm "chết người" khi mua và lắp đặt ống phi 150

1. Nhầm lẫn hệ DN và hệ Phi: Mua ống phi 150 (đường kính thực 168mm) nhưng lại mua mặt bích theo tiêu chuẩn khác không khớp tâm lỗ bulong.

2. Ham rẻ dùng inox 201: Hệ thống lớn sau 6 tháng bắt đầu gỉ sét từ bên trong, gây ô nhiễm lưu chất và tốn chi phí rã toàn bộ hệ thống để sửa chữa.

3. Bỏ qua tiêu chuẩn ASTM/JIS: Mua hàng không rõ nguồn gốc, độ dày không đều giữa các đoạn ống dẫn đến việc hàn bị lệch hoặc thủng ống khi chịu áp.

Hệ quả: Mất an toàn lao động, đình trệ sản xuất và thiệt hại kinh tế nặng nề cho doanh nghiệp.

Checklist chọn mua ống inox 304 phi 150 chuyên nghiệp

Để đảm bảo mua đúng loại hàng chất lượng, bạn cần thực hiện các bước sau:

1. Xác định thông số vận hành: Áp suất làm việc (bao nhiêu bar?), Nhiệt độ (bao nhiêu độ C?).

2. Chọn quy cách ống: Cần ống hàn để tiết kiệm hay ống đúc để chịu áp cao? Độ dày SCH bao nhiêu là đủ an toàn?

3. Kiểm tra chứng chỉ: Yêu cầu nhà cung cấp cung cấp chứng chỉ CO (Xuất xứ) và CQ (Chất lượng), kiểm tra mác thép bằng thuốc thử hoặc máy quang phổ nếu cần.

4. Kiểm tra ngoại quan: Bề mặt ống phải láng mịn, mối hàn (nếu là ống hàn) phải đồng nhất, ống thẳng, không bị móp méo hay trầy xước sâu.

Lưu ý khi lắp đặt

• Quy trình hàn: Sử dụng thợ hàn có tay nghề, ưu tiên kỹ thuật hàn TIG để mối hàn ngấu và không bị xỉn gỉ sau này.

• Phụ kiện đi kèm: Phải đồng nhất về mác thép 304 và tiêu chuẩn độ dày với ống.

• Bảo trì: Kiểm tra định kỳ các điểm rung lắc mạnh để bổ sung giá đỡ, tránh ứng suất tập trung làm hỏng ống.

Câu hỏi thường gặp (FAQ)

Phi 150 là bao nhiêu mm?

Đường kính ngoài thực tế của ống inox phi 150 theo tiêu chuẩn ASTM là khoảng 168.28mm.

Phi 150 tương đương DN bao nhiêu?

Tương đương với DN150 hoặc kích thước 6 inch.

Nên chọn SCH bao nhiêu cho phi 150 trong nhà máy thực phẩm?

Phổ biến nhất là SCH10 hoặc SCH40. Nếu dẫn hơi nóng hoặc áp suất trên 10 bar, hãy ưu tiên SCH40.

Khi nào cần nâng cấp từ inox 304 lên inox 316?

Khi hệ thống dẫn nước muối, hóa chất ăn mòn mạnh hoặc lắp đặt trong môi trường sát biển có nồng độ muối trong không khí cao.

Kết luận

Ống inox 304 phi 150 là giải pháp hàng đầu cho các hệ thống công nghiệp lưu lượng lớn nhờ sự cân bằng giữa hiệu suất và chi phí. Tuy nhiên, chìa khóa để vận hành an toàn không chỉ nằm ở việc mua đúng mác thép 304, mà còn ở việc tính toán chính xác độ dày SCH và tiêu chuẩn sản xuất. Đừng để một sai lầm nhỏ trong khâu chọn vật liệu trở thành "gánh nặng" chi phí khổng lồ về sau.

Hãy theo dõi honto.vn để nhận thêm thông tin về ống inox 304 phi 150!
