Ống inox 304 phi 200 là gì?

Ống inox 304 phi 200 là gì? Trong vận hành các hệ thống đường ống quy mô lớn, một trong những nỗi ám ảnh lớn nhất của kỹ sư vận hành chính là hiện tượng sụt áp bất thường hoặc đường ống chính bị rung lắc dữ dội khi bơm hoạt động. Những rung động này không chỉ gây tiếng ồn mà còn là dấu hiệu cảnh báo cho sự mất an toàn nghiêm trọng.

Nguyên nhân cốt lõi thường bắt nguồn từ việc tính toán sai lệch giữa lưu lượng thực tế và khả năng chịu tải của đường ống, dẫn đến việc chọn sai đường kính hoặc độ dày thành ống (Schedule). Đối với một tuyến ống chính, liệu ống inox 304 phi 200 có đủ khả năng đáp ứng các tiêu chuẩn khắt khe về áp suất và lưu lượng? Làm thế nào để các chủ đầu tư và kỹ sư chọn đúng thông số kỹ thuật nhằm đảm bảo an toàn tuyệt đối và hiệu suất vận hành bền bỉ cho dự án? Bài viết này sẽ phân tích chi tiết dưới góc nhìn kỹ thuật chuyên sâu.

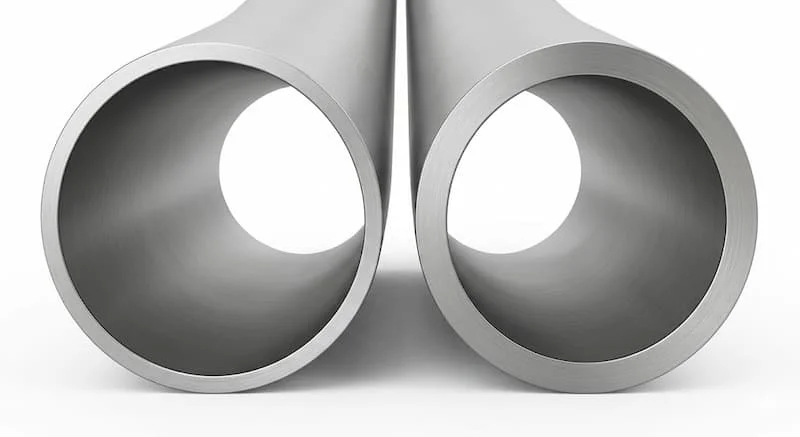

Ống inox 304 phi 200 là gì?

Về mặt định nghĩa kỹ thuật, ống inox 304 phi 200 là loại ống thép không gỉ được chế tạo từ mác thép SUS304 cao cấp, có đường kính ngoài xấp xỉ 219mm (thường gọi theo số tròn là phi 200 trong giao dịch dân dụng). Đây là dòng ống công nghiệp hạng nặng, chuyên dụng cho các hệ thống yêu cầu lưu lượng truyền dẫn cực lớn và khả năng chống ăn mòn hóa học ở mức độ trung bình đến cao.

Đặc tính tiêu biểu của mác thép 304 giúp loại ống này chịu được các tác động khắc nghiệt từ môi trường, không bị gỉ sét hay oxy hóa trong điều kiện độ ẩm cao. Với kích thước lớn như phi 200, ống thường đóng vai trò là "xương sống" trong toàn bộ mạng lưới đường ống của nhà máy.

Phi 200 tương đương DN bao nhiêu?

Trong hệ thống quy chuẩn ngành nước và khí, việc hiểu rõ sự tương đương giữa kích thước danh định (Nominal Diameter) và đường kính ngoài là vô cùng quan trọng:

• Phi 200 tương đương với DN200 (theo tiêu chuẩn mét) hoặc 8 inch (theo tiêu chuẩn Anh/ Mỹ ).

• Đường kính ngoài chính xác (OD) thường là 219.08mm.

Insight chuyên gia: Việc xác định đúng ký hiệu DN200 là bước bắt buộc để lựa chọn các phụ kiện đi kèm như mặt bích, van cổng, van bướm và các loại khớp nối mềm. Nếu bạn chỉ gọi tên "phi 200", rất dễ xảy ra nhầm lẫn khi lắp đặt với các dòng van theo tiêu chuẩn JIS hoặc DIN, dẫn đến tình trạng không khớp lỗ bu-lông hoặc lệch tâm mặt bích.

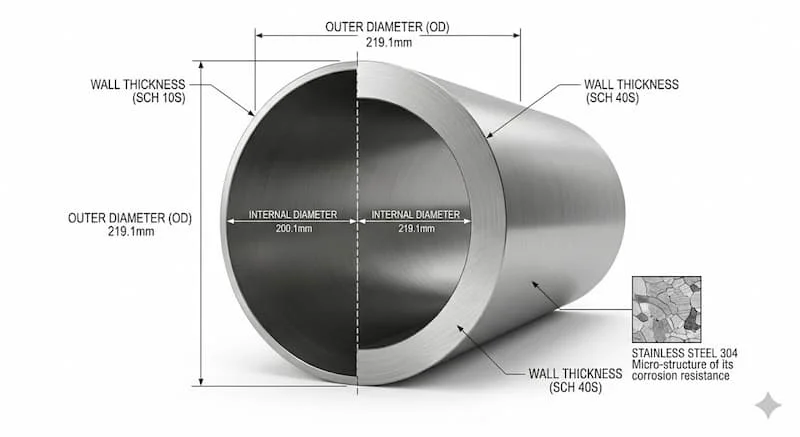

Phân tích thông số kỹ thuật ống inox 304 phi 200

Khác với các dòng ống trang trí nhỏ, ống lnox 304 phi 200 đòi hỏi sự khắt khe về tiêu chuẩn chế tạo để chịu được áp suất vận hành lớn.

• Đường kính ngoài: ~219mm.

• Độ dày (Schedule): Phổ biến nhất là SCH10, SCH20, SCH40 và SCH80.

• Tiêu chuẩn sản xuất: ASTM A312 (Mỹ), JIS G3459 (Nhật Bản) – đây là các chứng chỉ vàng cho ống đúc và ống hàn inox công nghiệp.

• Chiều dài: Tiêu chuẩn 6m mỗi cây.

Giải thích về SCH: Chỉ số Schedule (SCH) tỷ lệ thuận với độ dày thành ống. SCH càng lớn, thành ống càng dày, đồng nghĩa với khả năng chịu áp lực càng cao. Trong các hệ thống dẫn nước áp lực cao hoặc hơi nóng, việc chọn đúng SCH quyết định trực tiếp đến việc đường ống có bị nứt nẻ hay nổ ống dưới tác động của búa nước hay không.

Phân loại ống lnox 304 phi 200 trên thị trường

Hiện nay, tùy vào ngân sách và yêu cầu kỹ thuật, người dùng có thể lựa chọn hai dòng ống chính:

Theo cấu tạo sản xuất

1. Ống inox hàn: Được tạo ra bằng cách cuộn tấm inox và hàn dọc thân ống. Nhờ công nghệ hàn Plasma hiện đại, ống hàn phi 200 đạt độ bền rất cao và giá thành hợp lý, phù hợp cho 90% ứng dụng công nghiệp thông thường.

2. Ống inox đúc: Không có mối hàn, khả năng chịu áp suất đồng nhất trên toàn bộ thân ống. Ống đúc thường dùng trong các hệ thống đặc biệt khắc nghiệt, áp suất cực lớn hoặc dẫn hóa chất nguy hiểm.

Theo bề mặt hoàn thiện

• No.1 (Bề mặt công nghiệp): Đây là bề mặt đặc trưng của dòng phi lớn, có độ nhám nhẹ, màu trắng mờ. Nó không yêu cầu tính thẩm mỹ bóng bẩy như các dòng ống nhỏ mà tập trung tối đa vào độ bền vật liệu.

• BA (Bóng): Rất ít khi được sản xuất cho phi 200 vì chi phí đánh bóng cho kích thước lớn cực kỳ đắt đỏ và không thực sự cần thiết trong bối cảnh công nghiệp.

So sánh inox 304 với inox 201 và 316 cho hệ thống lớn

Việc chọn sai mác thép có thể dẫn đến hậu quả kinh tế nặng nề hoặc hư hỏng hệ thống chỉ sau vài tháng vận hành.

Tại sao 304 là lựa chọn tối ưu? So với 201, inox 304 có hàm lượng Niken cao, đảm bảo không bị gỉ sét khi dẫn nước sạch hoặc nước thải công nghiệp đã qua xử lý nhẹ. Tuy nhiên, nếu hệ thống của bạn dẫn dung dịch axit đậm đặc hoặc lắp đặt tại các khu vực ven biển có nồng độ muối cao, việc nâng cấp lên inox 316 là điều bắt buộc để tránh tình trạng ăn mòn lỗ (pitting corrosion).

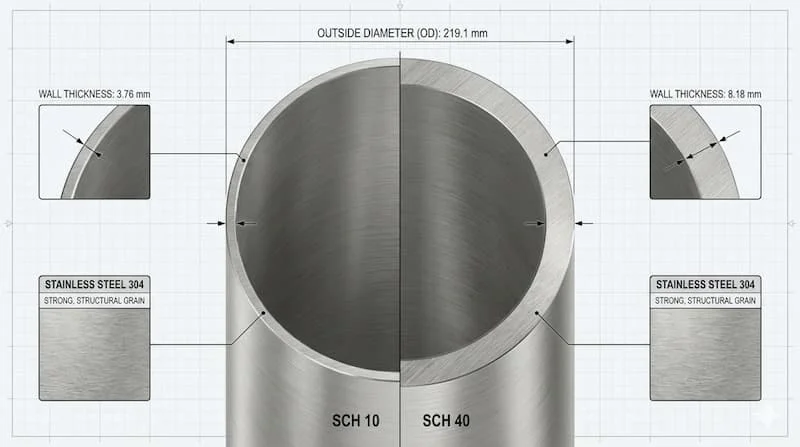

Tại sao phải chọn đúng SCH cho ống phi 200?

Với đường kính lên tới 200mm, áp lực nội tại tác động lên thành ống lớn hơn rất nhiều so với các ống nhỏ. Nếu bạn chọn một ống phi 200 có thành ống quá mỏng (ví dụ SCH10) cho một hệ thống bơm cao áp:

• Nguy cơ nứt vỡ: Áp suất vượt ngưỡng chịu đựng của vật liệu sẽ làm giãn nở và gây nứt mối hàn hoặc thân ống.

• Rung lắc: Thành ống mỏng không đủ độ cứng cáp để triệt tiêu các xung lực từ dòng chảy.

Ngược lại, chọn SCH quá dày (như SCH80) khi không cần thiết sẽ gây lãng phí chi phí đầu tư vô ích và làm tăng tải trọng lên hệ thống giá đỡ. SCH chính là yếu tố "sống còn" quyết định độ an toàn của toàn bộ dự án.

Ứng dụng thực tế của ống lnox 304 phi 200

Nhờ kích thước lớn và độ bền vượt trội, dòng ống này hiện diện trong nhiều công trình trọng điểm:

1. Hệ thống cấp thoát nước công nghiệp: Tuyến ống chính dẫn nước từ trạm bơm vào các phân xưởng.

2. Nhà máy thực phẩm & đồ uống: Dẫn sữa, nước ngọt, bia ở quy mô lớn nhờ đặc tính vệ sinh an toàn thực phẩm.

3. Hệ thống HVAC: Đường ống dẫn nước lạnh (Chiller) cho các tòa nhà cao tầng hoặc trung tâm thương mại.

4. Dẫn hóa chất nhẹ: Trong các nhà máy dệt nhuộm hoặc xử lý bề mặt kim loại.

5. PCCC công nghiệp: Làm đường ống chính trong hệ thống chữa cháy bằng nước hoặc bọt foam.

Những sai lầm thường gặp và hệ quả

Nhiều dự án gặp sự cố đáng tiếc chỉ vì những sai sót trong khâu thu mua:

• Chọn sai kích thước DN: Mua ống phi 200 (OD 219) nhưng lại đặt phụ kiện cho ống phi 200 (OD 200 - một số tiêu chuẩn cũ), dẫn đến việc không thể lắp ráp.

• Dùng inox 201 thay 304: Để cắt giảm chi phí, nhiều đơn vị sử dụng 201. Hệ quả là đường ống bị gỉ sét, gây ô nhiễm nguồn nước truyền dẫn và rò rỉ tại các mối hàn.

• Bỏ qua tiêu chuẩn ASTM: Ống không đạt tiêu chuẩn thường có độ dày không đều, dễ bị méo mó khi thi công hàn nhiệt.

Checklist chọn ống lnox 304 phi 200 chuẩn chuyên gia

Để đảm bảo chọn đúng sản phẩm, hãy thực hiện theo quy trình sau:

1. Xác định áp lực và nhiệt độ: Tra bảng áp suất làm việc để chọn SCH (thông thường SCH10 cho áp áp thấp, SCH40 cho áp trung bình).

2. Chọn loại ống: Ống hàn cho các ứng dụng thông thường; ống đúc cho môi trường áp suất cao hoặc nhiệt độ cực cao.

3. Kiểm tra chứng chỉ: Luôn yêu cầu phiếu kiểm định chất lượng (Mill Test) đi kèm theo lô hàng.

4. Tương thích phụ kiện: Đảm bảo toàn bộ mặt bích, van và co tê đều theo chuẩn DN200.

Lưu ý khi sử dụng: Quá trình hàn ống phi 200 cần thợ có tay nghề cao và sử dụng que hàn/dây hàn inox 308 để đảm bảo mối hàn không bị oxy hóa về sau. Ngoài ra, cần kiểm tra định kỳ các điểm giá đỡ để tránh võng ống do trọng lượng lớn.

Câu hỏi thường gặp (FAQ)

Phi 200 là bao nhiêu mm?

Đường kính ngoài chính xác theo tiêu chuẩn phổ biến là 219.08mm.

Phi 200 tương đương DN bao nhiêu?

Tương đương với DN200 hoặc kích thước 8 inch.

Nên dùng SCH bao nhiêu cho hệ thống nước PCCC?

Thông thường, hệ thống PCCC sử dụng SCH10 hoặc SCH40 tùy thuộc vào áp suất thiết kế của máy bơm.

Ống inox 304 phi 200 có bị ăn mòn bởi nước thải không?

Inox 304 chịu được nước thải thông thường. Tuy nhiên, nếu nước thải chứa hàm lượng clorua cao hoặc hóa chất mạnh, bạn nên cân nhắc inox 316.

Kết luận

Ống inox 304 phi 200 là sự lựa chọn hàng đầu cho các hệ thống đường ống công nghiệp trọng yếu nhờ sự cân bằng giữa chi phí và hiệu năng. Việc hiểu rõ về kích thước DN200, tiêu chuẩn ASTM và đặc biệt là lựa chọn đúng chỉ số SCH sẽ giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro về rung lắc, sụt áp hay rò rỉ.
